圆柱瓶身自动圆瓶贴标生产设备

这套设备针对圆柱类容器的周向贴标工序设计，核心适配制药口服液瓶、化妆品圆柱玻璃瓶、食品行业马口铁罐头与PET饮料瓶的贴标作业场景，可直接对接上游灌装旋盖线、下游装盒或装箱工位，无需额外增设中转缓存台，能适配直径30mm到120mm、高度80mm到300mm区间的常规圆柱容器，单工位稳定贴标效率可达每分钟60到120件，贴标精度可控制在±1mm范围内，能满足多数快消品、医药产品的外包装标识合规要求。

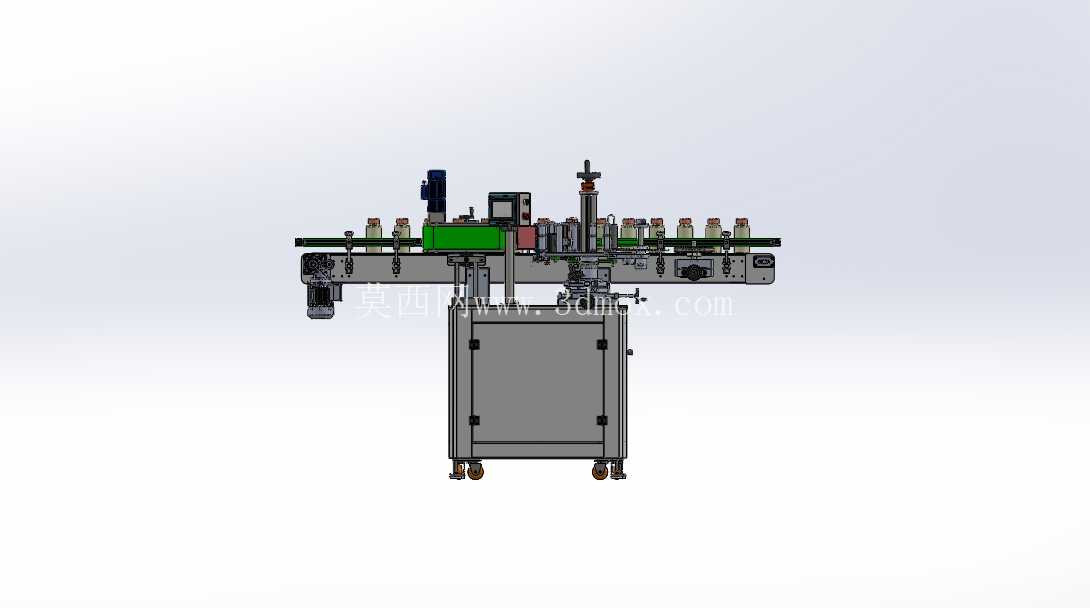

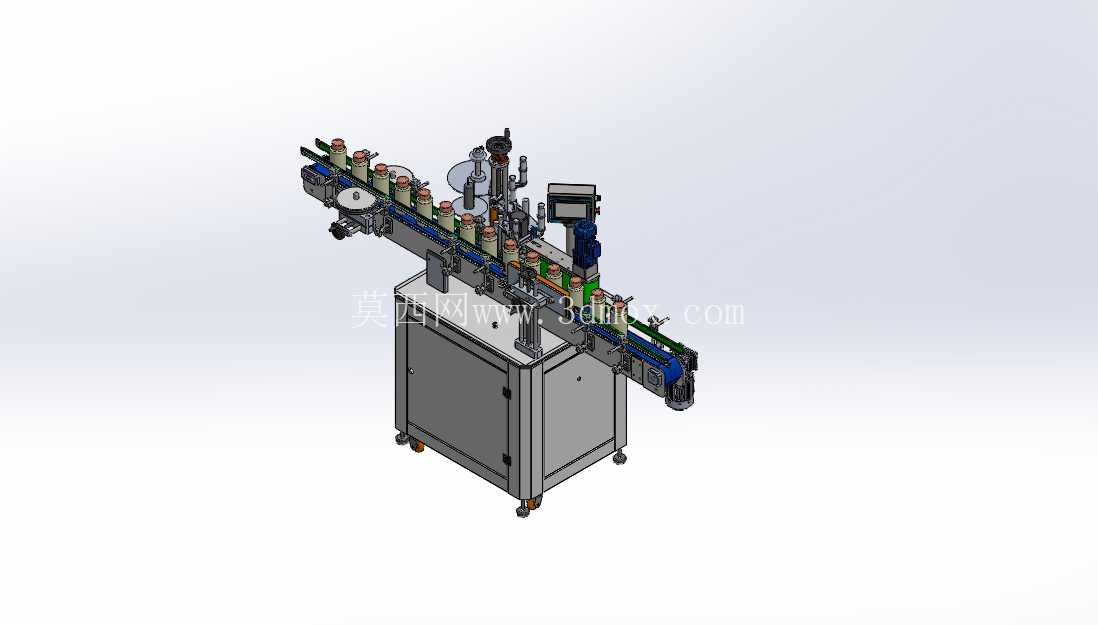

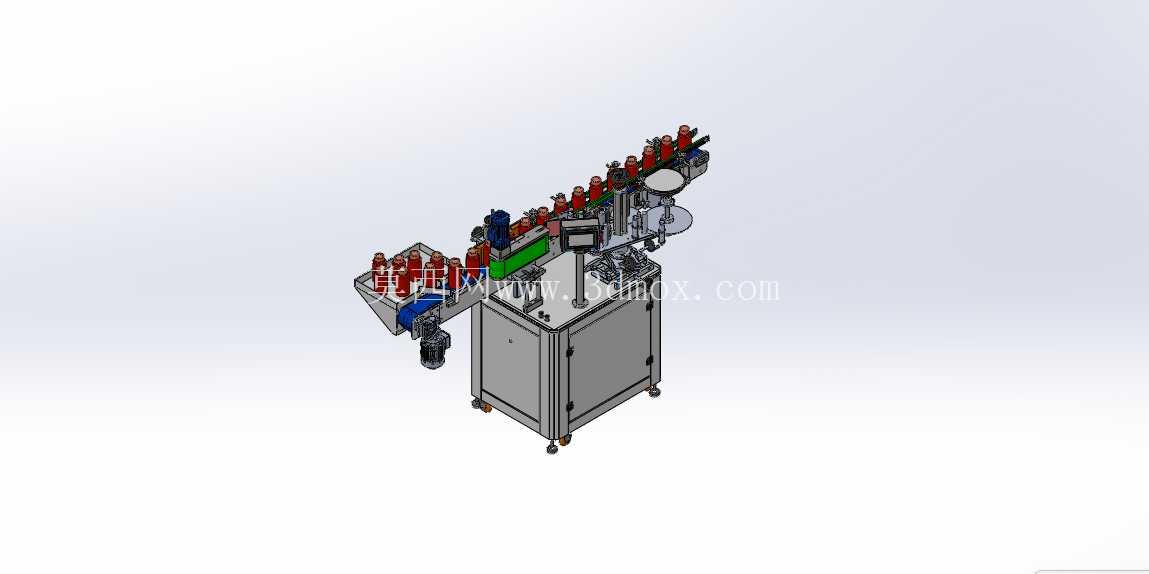

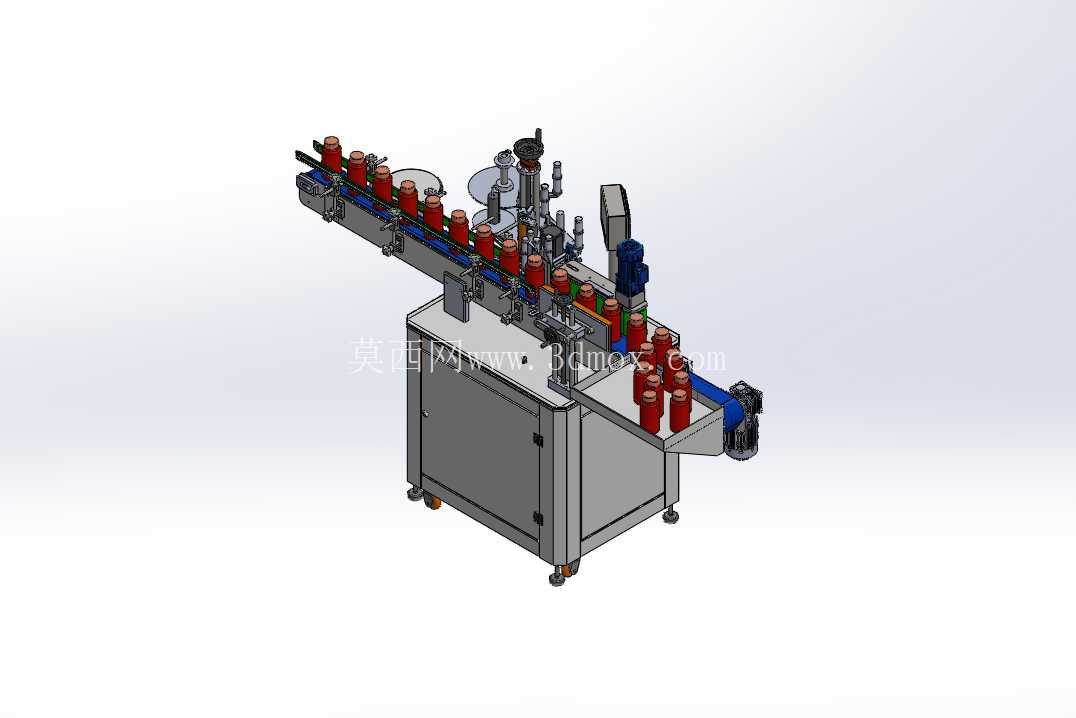

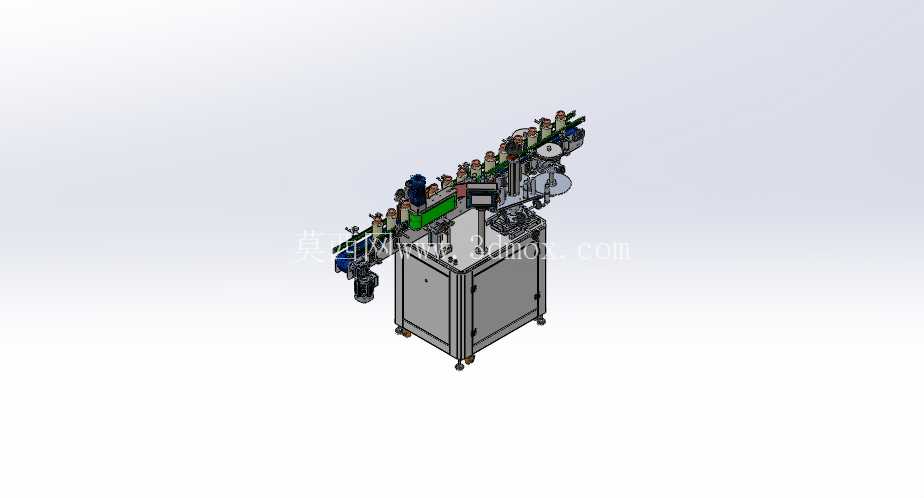

从结构设计逻辑来看，整机采用落地式柜式机架作为承载主体，底部配置可调脚轮与支撑脚，既方便产线布局调整时的移位，也能在设备就位后调平锁死，抵消车间地面不平整带来的运行震动，机架内部预留电气元件与气动控制元件的安装空间，走线走管全部沿机架内部型材槽布设，外部仅预留操作与维护所需的检修门，避免生产过程中粉尘、喷淋水侵入控制回路，适配食品、日化车间常规的清洁消杀作业要求。

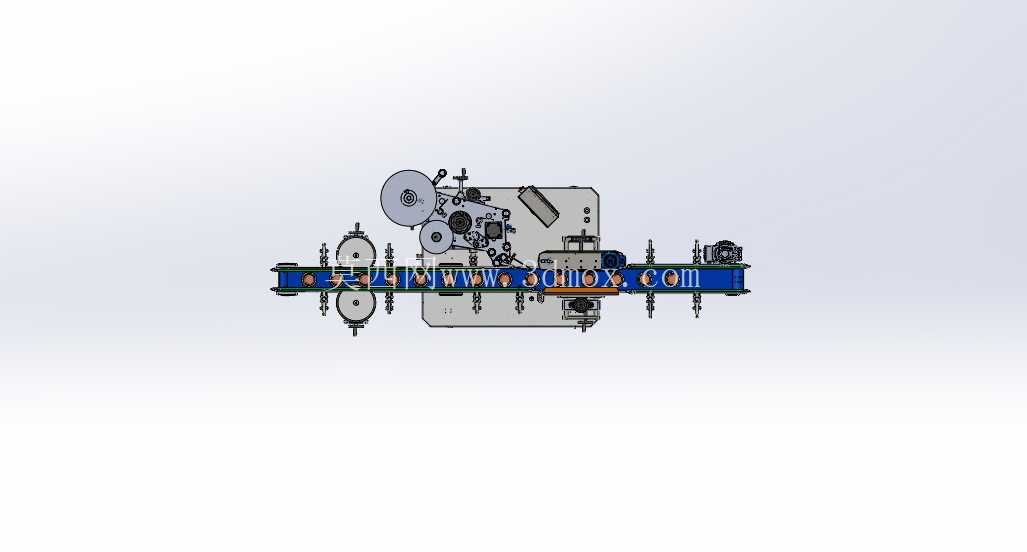

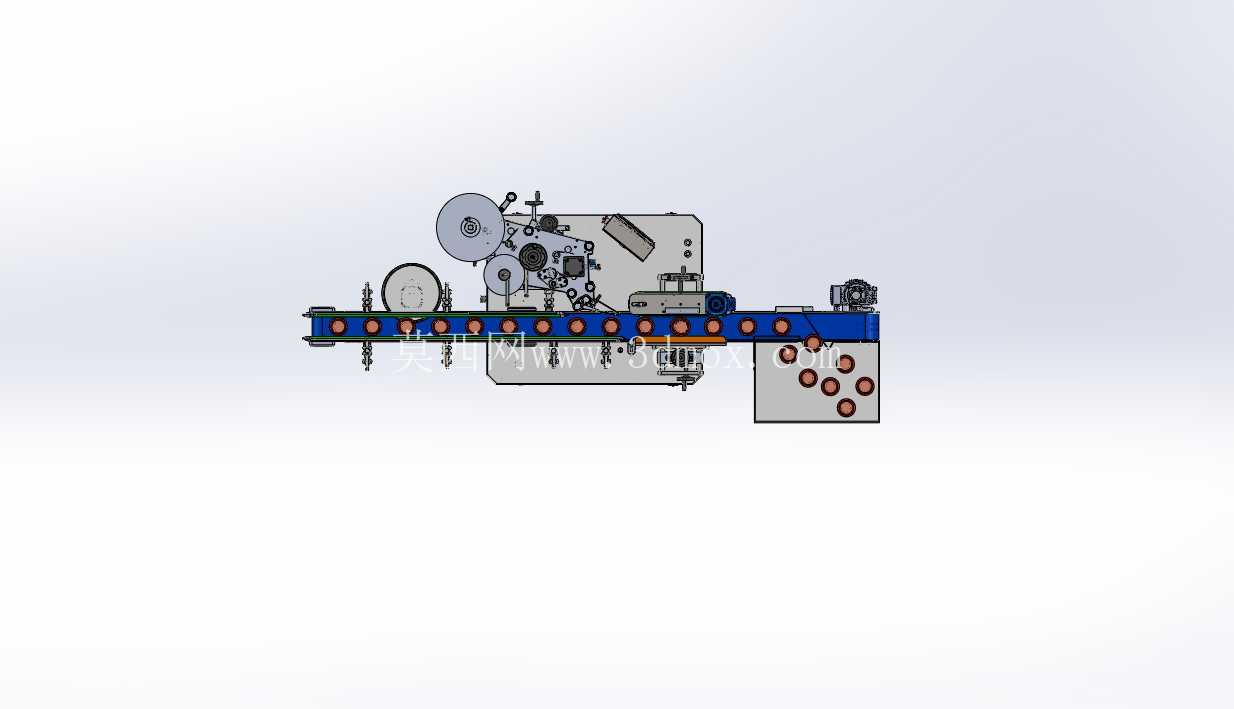

输送段采用双侧导向栏板配合平顶链板的结构，栏板可通过手轮快速调节间距，切换不同直径瓶型时无需更换输送配件，仅需调整导向宽度与分瓶螺杆的适配间距即可完成换型，分瓶机构设置在贴标工位前端，能将连续输送的瓶体按固定间距分隔，保证每个瓶体进入贴标工位时的位置一致性，避免出现连瓶、卡瓶导致的贴标错位问题。贴标执行机构采用标头配合抚标滚轮的组合结构，送标路径设置多组张力调节辊，能适配不同厚度的不干胶标签卷，标签卷最大容纳外径可达300mm，减少生产过程中换标卷的频次；抚标滚轮采用柔性聚氨酯材质，贴附过程中能随瓶身周向滚动，将标签均匀压合在瓶壁上，避免标签出现气泡、褶皱、翘边等缺陷，针对透明标签还可选配测标电眼升级组件，保证标签检测的灵敏度，不会出现漏标、错标问题。

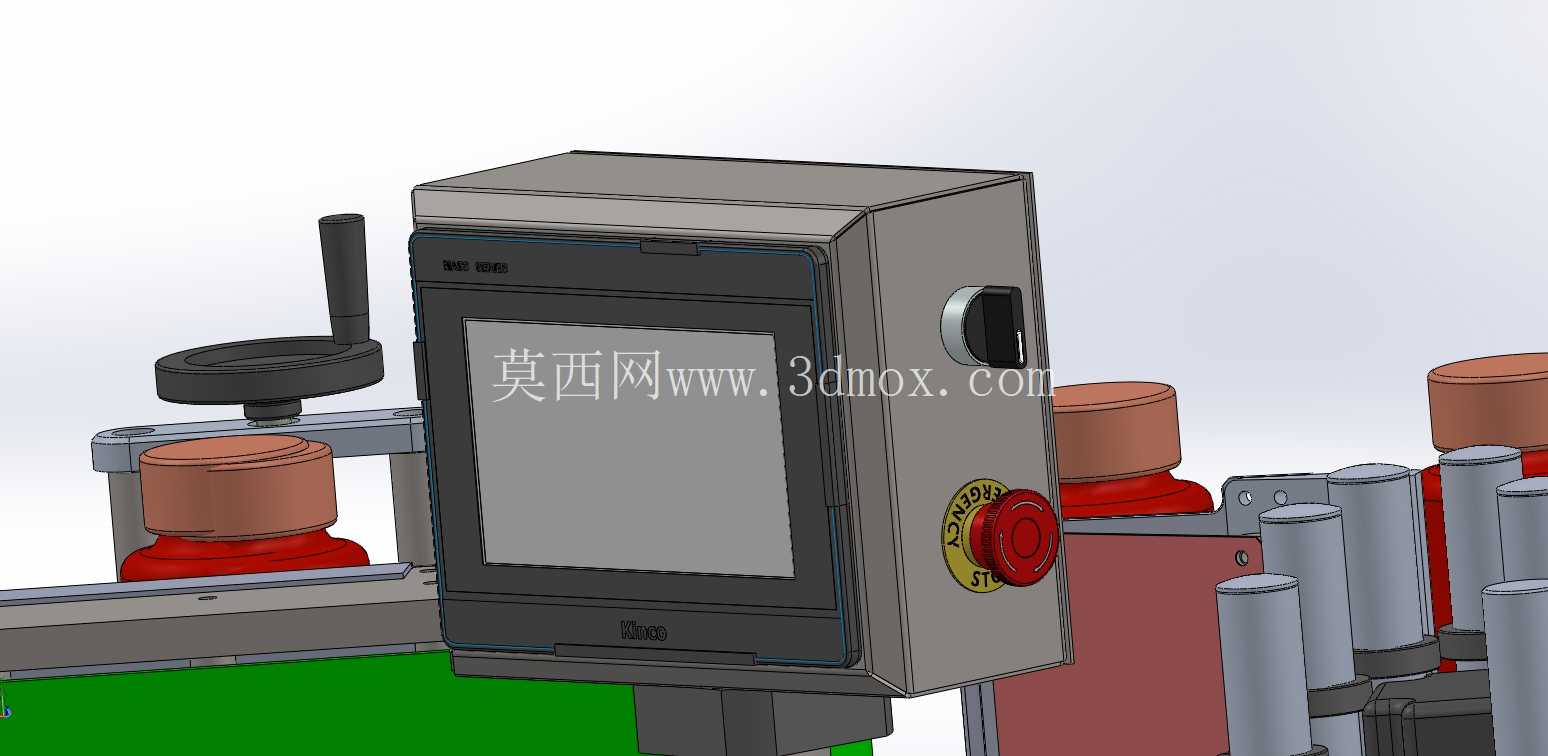

设备的控制交互界面设置在机架侧上方的悬臂操作箱上，操作人员可直接在工位旁调整贴标延时、送标速度、输送线速等参数，无需打开电气柜调整内部元件；整机的安全防护设计符合常规包装设备的安全要求，传动部位全部设置透明亚克力防护罩，既方便日常运行时观察机构动作状态，也能避免操作人员误触运动部件引发安全事故，气源处理组件设置在机架侧部外露位置，方便日常排水、调压维护，无需拆解柜体即可完成常规保养操作。

从安装边界来看，整机长度约1800mm、宽度约750mm、高度约1650mm，对接上下游输送线时仅需保证输送面高度差在±5mm范围内即可，无需额外做高度适配架，设备总重约280kg，普通车间环氧地坪即可承载，无需做额外的地基加固；气路接口采用常规8mm快插接头，适配工厂常规0.5-0.7MPa的压缩空气气源，供电采用单相220V民用供电即可，无需布设专用工业动力线路，对于中小规模生产车间的产线布局适配性极强。

在实际生产场景中，该设备可替代3到4名人工贴标工位的作业量，且贴标位置的一致性远高于人工操作，不会出现人工贴标时的位置偏移、标签歪斜问题，尤其适合小批量多品种的生产模式，换型时间可控制在15分钟以内，无需专业技术人员即可完成瓶型切换的参数调整与机构调试，设备的易损件仅为送标辊与抚标轮，常规使用寿命可达2年以上，维护成本极低。针对部分有打码需求的产线，还可在贴标工位后端预留打码机安装位，同步完成生产日期、批号的喷印或钢印打码，无需额外增设单独的打码工位，进一步压缩产线的占地长度。
