转盘式瓶装物料理瓶送瓶设备结构

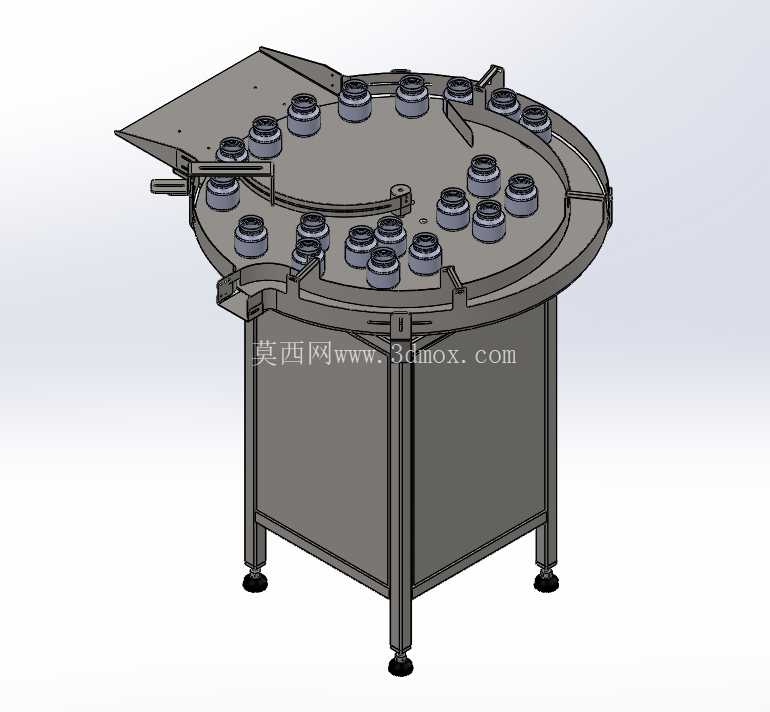

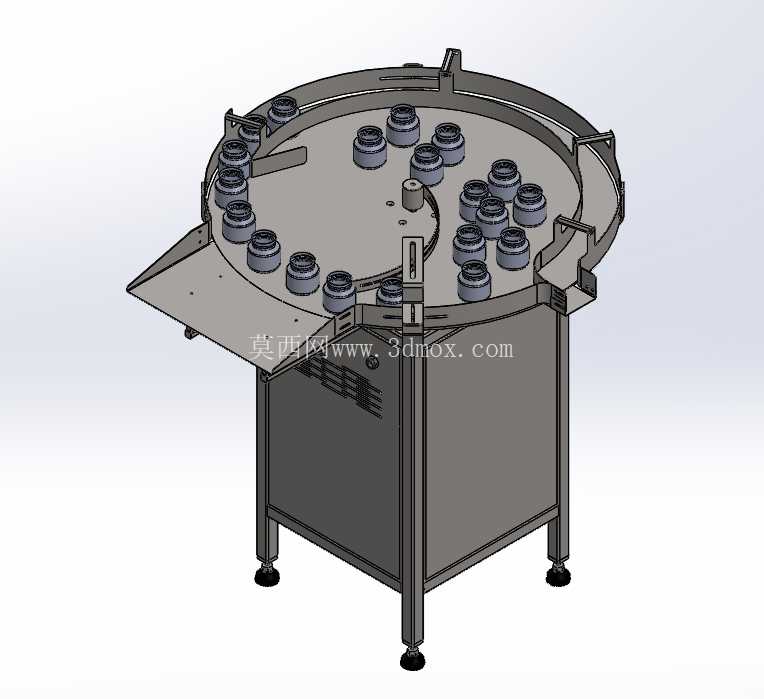

　　在食品、日化、医药类瓶装产品的灌装生产环节，前端理瓶送料的顺畅度直接决定整线运行效率，这款转盘式理瓶送瓶设备，正是针对中小规格圆柱瓶装物料的上料排序需求开发的专用配套结构，可直接对接各类灌装机、旋盖机、贴标机的进料输送段，解决杂乱来料的有序排列输送问题。设备主体采用立式方管焊接机架作为承载基础，机架底部配置可调式支撑脚杯，可在安装时根据现场地面平整度调整整机水平度，调整行程覆盖常规车间地面的高差范围，无需额外制作安装基础，直接放置于车间地面即可完成布设，机架整体外形方正，占地面积控制在小范围区间，适配多数中小型灌装车间的工位排布需求，不会占用过多生产线横向空间。上部核心工作部件为水平设置的圆形转盘，转盘盘面采用不锈钢板材加工，

　　盘面边缘设置带导向缺口的环形护边，护边高度根据适配瓶身高度设计，可防止瓶体在转盘转动过程中从边缘滑落，转盘中心设置定位凸台，既作为瓶体排布的中心导向，也可避免来料在转盘中心堆积卡滞。转盘一侧设置倾斜导料滑板，滑板末端对接生产线输送线，滑板与转盘衔接处设置弹性拨料挡条，可将随转盘转动的瓶体逐个导向滑板入口，避免多瓶同时卡入出料口造成堵料。转盘的驱动组件内置在机架上部的封闭腔体内，采用减速电机直驱的传动结构，省去复杂的链传动或带传动环节，减少日常维护的点位，转盘转速可根据后端生产线的节拍进行调整，适配不同产能的灌装线需求，最高送瓶速度可匹配中高速灌装线的进料节拍。设备的瓶体适配范围覆盖常规直径的圆柱型塑料瓶、玻璃瓶，更换不同规格瓶体时，

　　仅需调整导向挡条的位置与护边的出料口宽度，无需更换整套转盘组件，换型调整时间短，适合多品种小批量的瓶装产品生产场景。从结构设计细节来看，所有与瓶体接触的部件均采用圆弧过渡处理，无尖锐棱角，避免刮伤瓶身表面或造成瓶体变形，机架下部设置可拆卸的检修门板，可快速打开对内部驱动组件进行维护保养，门板上设置散热格栅，保证驱动电机长时间运行时的散热需求。设备的进料端可对接人工上料台或自动上料机，杂乱无序的瓶体投放至转盘盘面后，随转盘的匀速转动，在离心力与边缘护边的导向作用下，瓶体逐渐沿转盘边缘整齐排列，当瓶体转动至出料口位置时，在导向挡条的引导下逐个滑入导料滑板，以统一的姿态进入后端输送线，整个排序过程无需人工干预，

　　可大幅降低前端上料工位的人工劳动强度，同时避免人工摆瓶带来的污染风险，符合食品医药类产品的生产卫生要求。在安装对接时，仅需将设备出料滑板的末端与后端输送线的进料端对齐，调整脚杯高度使滑板出料高度与输送线工作面高度匹配即可，设备的电源接口设置在机架侧部，接线方便，整机重量控制在合理范围，如需调整生产线布局，可通过小型搬运设备轻松移位，无需大型吊装设备。相较于传统的皮带式理瓶机，这款转盘式结构的运行噪音更低，瓶体在排序过程中的磕碰更少，尤其适合薄壁塑料瓶或玻璃瓶这类易破损容器的理料输送，同时结构更简单，故障率更低，日常仅需定期对转盘转轴加注润滑脂即可保证长期稳定运行，维护成本远低于复杂结构的理瓶设备。
