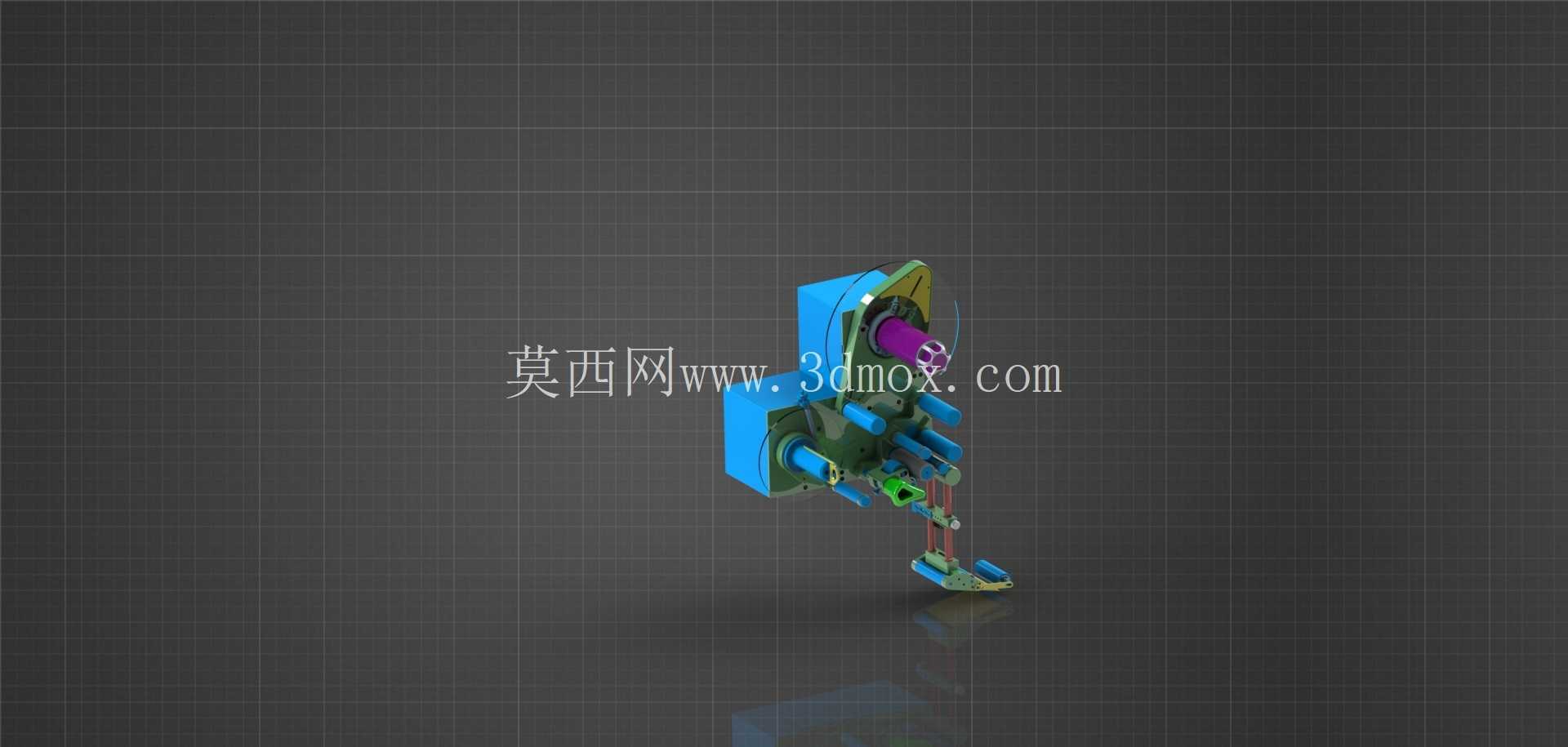

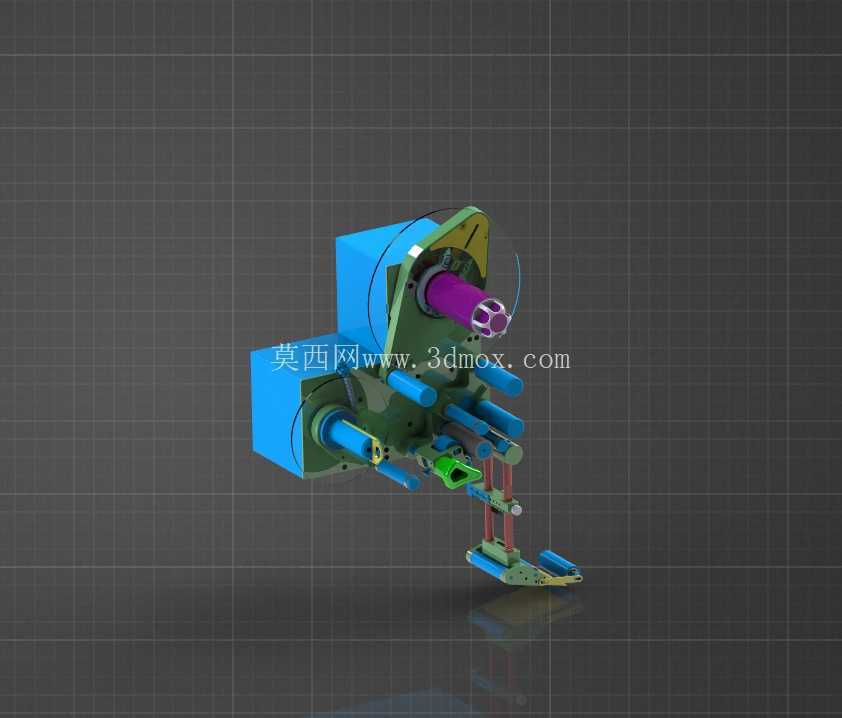

快速贴标执行机构三维结构设计

这套贴标执行组件的结构设计，核心围绕中小规格产品的快速标签粘贴需求搭建，在快消品包装、电子元器件标识、小型五金件打标这类产线场景中适配性极强，尤其是需要在弧面、小平面工件上完成不干胶标签贴合的工位，这套结构能直接对接产线的输送节拍，不需要额外做过多的安装位改造。从实际落地的工况来看，很多中小型生产车间的贴标工位之前依赖人工粘贴，标签歪斜、气泡、褶皱的不良率长期在8%以上，这套执行机构通过多轴联动的动作逻辑，把标签剥离、移送、压合三个核心动作整合在同一个组件框架内，能把贴标精度控制在±0.2mm范围内，连续作业的节拍可以达到每小时1200件以上，完全匹配中速包装产线的运行节奏。

设计思路上没有采用传统贴标机的大型摆臂结构，而是做了模块化的紧凑布局：标签料带的牵引轮组采用错位排布，把送料、剥离、收废三个功能段的路径压缩在极小的空间内，剥离端的锐角剥标板做了15度的倾角优化，能保证标签从底纸分离时不会带起边角，避免标签卷曲报废。前端的压合执行端采用了浮动式压头设计，压头表面包覆2mm厚的硅胶层，接触工件时能自适应最高2mm的表面高度差，不管是平面的纸盒包装，还是带轻微弧面的塑料瓶身、圆柱型电子元件外壳，都能保证标签完全贴合，不会出现边缘翘曲的问题。驱动部分的布局也做了重心优化，所有驱动元件都集中在组件的安装基座侧，整个执行端的运动惯量被降到最低，高速往复动作时不会出现明显的振动，不需要额外增加加强筋结构就能保证运行稳定性。

从安装边界来看，这套组件的基座采用标准的工业铝型材安装孔位，横向安装宽度控制在180mm以内，纵向伸出长度从安装面到压合端最远端为260mm，垂直方向的整体高度不超过220mm，不需要占用产线过多的安装空间，既可以直接集成在现有包装线的机架上，也能搭配独立的工作台做成单机式贴标工位，适配小批量多品种的生产场景。气路和线路的走线槽全部集成在结构内部，外部没有裸露的管线，日常维护时不需要梳理杂乱的线路，更换标签卷时只需要打开侧方的快拆盖板，就能完成料带的穿设，整个换料过程不超过3分钟，能大幅减少产线停机等待的时间。

结构细节上，标签检测的传感器安装在剥标板的正上方位置，能精准识别标签的间隙位置，保证每次送料的长度刚好匹配单张标签的尺寸，不会出现送料过长导致标签浪费、或者送料过短导致标签无法完全剥离的问题。收废底纸的牵引轮采用防滑橡胶材质，配合可调压力的压轮，即使是薄型的格拉辛底纸，也能保证牵引时不会打滑，长时间运行不会出现底纸偏移、断裂的问题。压合端的动作行程做了机械限位设计，下压的深度可以通过调节螺栓做0-15mm范围的微调，针对不同厚度的工件、不同厚度的标签材质，都能找到合适的压合力度，不会因为压力过大压伤工件表面，也不会因为压力不足导致标签粘贴不牢。另外整个结构的运动部件都采用了自润滑的工程塑料轴套，日常运行不需要频繁加注润滑油，不会有油污污染标签或者工件的风险，完全符合食品、医药类包装产线的卫生要求。在对接产线信号时，组件预留了标准的IO信号接口，能直接对接产线的PLC控制系统，接收工件到位信号后自动完成整套贴标动作，不需要额外增加独立的控制单元，集成门槛极低，对于设备改造类的项目非常友好。
