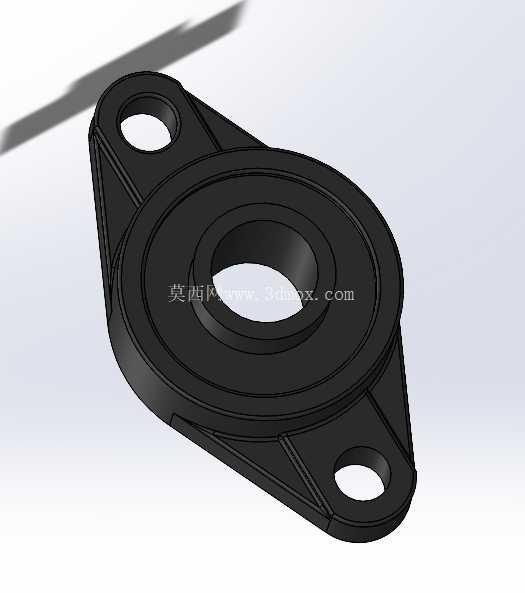

UCFL206菱形带座外球面轴承组件

在轻工输送线、小型食品加工设备、农用辅助机具这类对安装空间有严格限制的传动场景里，菱形法兰式带座轴承一直是选型清单里的高频选项，UCFL206这款组件就是针对这类场景开发的标准化支撑部件。不同于立式座需要预留背部安装空间、悬吊座需要额外做受力补强的结构，菱形两孔安装的法兰座可以直接贴装在设备的立板、型材端面或者焊接支架的平面上，两个安装孔的连线穿过轴承中心，安装时只需要保证安装面的平面度公差在0.1mm以内，就能避免轴承座受附加弯矩导致的早期失效。

从结构功能来看，这个组件整合了外球面球轴承的调心能力和铸造壳体的刚性支撑优势，轴承内孔为标准206系列的30mm直径，适配同直径的光轴传动，轴承外圈的球面结构和座体内腔的球面配合，可以补偿轴加工时的同轴度误差、安装面的角度偏差，补偿量通常在2度以内，足够覆盖常规非标设备加工的精度公差范围，不需要额外做复杂的对中调整，能大幅缩短现场装配的调校时间。座体的两个安装孔为通孔设计，适配M10或者M12的螺栓紧固，孔位的中心距严格遵循行业通用规格，替换现有设备上的同型号座体时不需要重新加工安装孔，直接拆卸旧件即可完成换装，维护成本极低。

设计建模时首先要优先保证轴承安装腔的球面尺寸精度，球面的直径公差需要控制在H7范围内，表面粗糙度不低于Ra3.2，才能保证轴承外圈在座腔内有顺畅的调心活动量，同时不会因为间隙过大产生运行时的振动异响。座体的法兰厚度需要根据额定载荷做匹配，UCFL206对应的额定动载荷在15kN左右，法兰厚度设计为8mm时，采用铸铁HT200材质就能满足1.5倍安全系数的强度要求，不会在长期受径向载荷时出现法兰变形开裂的问题。两个安装耳的位置做了加强筋过渡，筋条从轴承外圈的安装腔外壁延伸到安装孔的边缘，既可以降低座体的整体重量，又能提升安装部位的抗扭强度，避免螺栓紧固时安装耳出现断裂。

实际选型应用时需要注意几个边界条件：首先是安装面的材质，如果是安装在薄钢板的钣金面上，需要在背部加装加厚垫片，分散螺栓紧固的压力，避免钣金面凹陷导致轴承座倾斜；其次是轴的插入深度，轴承内圈的锁紧结构需要完全卡在轴的定位位置，不能出现内圈悬空的情况，否则会导致轴运转时出现窜动；另外这个型号的座体没有配套密封端盖的安装槽，如果应用在多粉尘、有喷淋的工况下，需要额外选配带密封圈的外球面轴承，或者在轴承外侧加装防尘挡圈，避免杂质进入轴承滚道导致磨损加速。

从建模的细节来看，座体的所有边角都做了R2以上的圆角过渡，既符合铸造工艺的脱模要求，避免铸造时出现应力集中的尖角缺陷，也能避免安装调试时锋利边角划伤操作人员。轴承外圈和座体的配合为间隙配合，装配时可以通过橡胶锤轻敲轴承外圈装入座腔，不需要额外加热或者压装，现场维护更换十分方便。座体的底面也就是安装贴合面，设计时做了0.05mm的平面度要求，保证安装后和设备面完全贴合，不会出现局部间隙导致的受力不均。这类带座轴承通常不需要额外做复杂的润滑维护，轴承本身自带注油嘴，可以定期补充锂基脂，适配-20到100摄氏度的工作环境，完全能满足大部分通用工业设备的传动支撑需求。
