带立式安装支座的DN30外球面轴承组件

在轻工输送线、小型食品加工设备、纺织辅机这类对安装便捷性有要求的传动场景里，带立式安装座的轴承组件一直是支撑旋转轴系的核心基础件，这款DN30规格的带座轴承，就是针对30mm公称轴径的轻载传动场景开发的支撑部件。很多现场做设备改造的工程师都有体会，普通深沟球轴承需要单独加工轴承座、配装密封端盖、调整同轴度，整套装配流程耗时长，对现场加工精度要求高，而这种集成式带座轴承，把轴承外圈与支座的配合、密封结构、安装定位都在出厂前完成了集成，现场只需要通过支座上的两个长圆孔完成固定，穿入对应轴径的转轴，顶紧轴承内圈的紧定螺钉就能完成装配，能大幅缩短现场安装调试的周期。

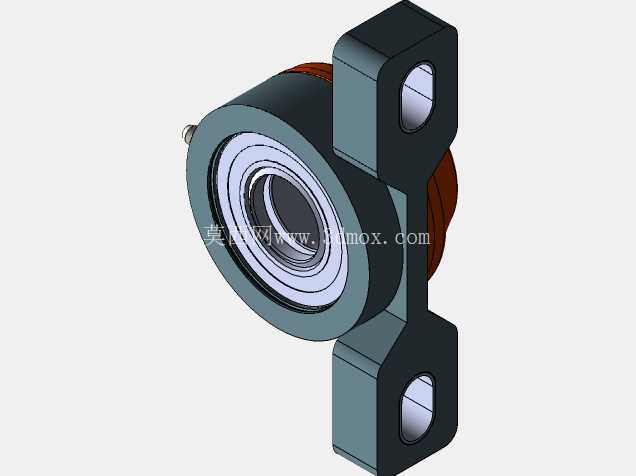

从结构设计逻辑来看，这款轴承的支座采用了立式竖版双安装耳的结构，两个安装耳上下对称布置，每个耳片上都加工了长圆形的安装孔，这种长孔设计不是加工余量的冗余，而是特意预留的安装调整空间：当现场安装基面的孔位存在小范围加工误差，或者轴系传动过程中需要微调轴承的中心高、补偿轴系的少量同轴度偏差时，不需要重新扩孔或者返修安装基面，只需要松开安装螺栓，沿着长孔方向调整轴承位置就能完成对位，对于现场改造类项目来说，这种容错设计能大幅降低安装难度。支座的本体采用了铸造成型后铣削安装基准面的工艺，轴承安装孔与安装基面的垂直度经过严格管控，避免轴承安装后出现内圈偏斜，导致运转过程中出现附加载荷、提前失效的问题。

轴承本体采用外球面球轴承的结构，内圈孔径为30mm，适配公称直径30mm的光轴使用，内圈上延伸出的紧定螺钉孔，是用来实现轴与轴承内圈的周向固定的：安装时将轴穿入内圈后，拧紧紧定螺钉顶住轴表面，就能传递扭矩，不需要在轴上加工键槽，对于轻载、转速不高的传动场景来说，这种固定方式装配简单，拆卸也很方便。轴承的密封结构采用了内置式的接触式密封圈，密封圈与内圈的密封槽紧密贴合，能阻挡日常工况下的粉尘、碎屑、少量飞溅的液体进入轴承滚道内部，维持轴承内部润滑脂的清洁度，延长维护周期，在粉尘较多的输送线、有少量水雾的食品加工工位，这种密封结构能有效降低轴承的失效概率。轴承外圈与支座的安装孔采用球面配合的形式，这也是外球面带座轴承的核心设计点：当穿入的转轴存在少量绕度变形、或者安装时轴的中心线与轴承孔中心线存在小角度偏斜时，球面配合可以允许轴承外圈在支座孔内产生小角度的自适应偏转，自动补偿轴系的不对中量，避免轴承因为偏载出现滚道点蚀、保持架损坏的问题，这种自适应调心的特性，对于刚性较差的长轴传动、安装精度难以保证的现场装配场景来说，能大幅提升轴系的运转可靠性。

从安装边界尺寸来看，这款轴承组件的整体轮廓沿着安装支座的竖直方向延伸，两个安装耳的中心距、安装孔的长度与宽度，都适配常规轻型设备的安装基面尺寸，不需要额外设计转接板就能直接固定在型材机架或者焊接机架上。轴承的内圈端面突出支座的安装平面一定距离，方便安装时调整轴的轴向位置，也给轴上的其他零件预留了安装空间，避免运转过程中轴上零件与支座发生干涉。轴承外圈与支座的配合采用了过渡配合加止动销的固定方式，既保证外圈不会在支座孔内发生转动，也方便后期维护时更换轴承本体，不需要整体更换整个支座，降低维护成本。

在实际选型应用中，这款轴承组件适合用在转速不超过3000rpm、径向载荷为主、伴随少量轴向载荷的轻载传动场景，比如小型皮带输送机的从动辊支撑、包装设备的导辊支撑、纺织机械的导纱轴支撑、小型风机的叶轮轴支撑等场景。选型时需要注意核对轴径与轴承内圈孔径的匹配性，安装时紧定螺钉的拧紧力矩要符合规范，避免力矩过大顶伤轴表面，或者力矩过小出现轴与内圈打滑的问题；日常维护时只需要定期通过轴承外圈的注油嘴补充润滑脂，就能保证轴承长期稳定运转，不需要频繁拆解。很多设计新手在做这类轻载轴系设计时，容易忽略安装误差对轴承寿命的影响，强行选用需要严格同轴度要求的普通深沟球轴承加机加工轴承座的结构，最后现场装配时因为安装误差导致轴承很快发热失效，而这种集成式带座轴承，本身自带调心功能、集成了密封与安装结构，能大幅降低设计与装配的难度，是轻型传动场景下性价比很高的支撑方案。
