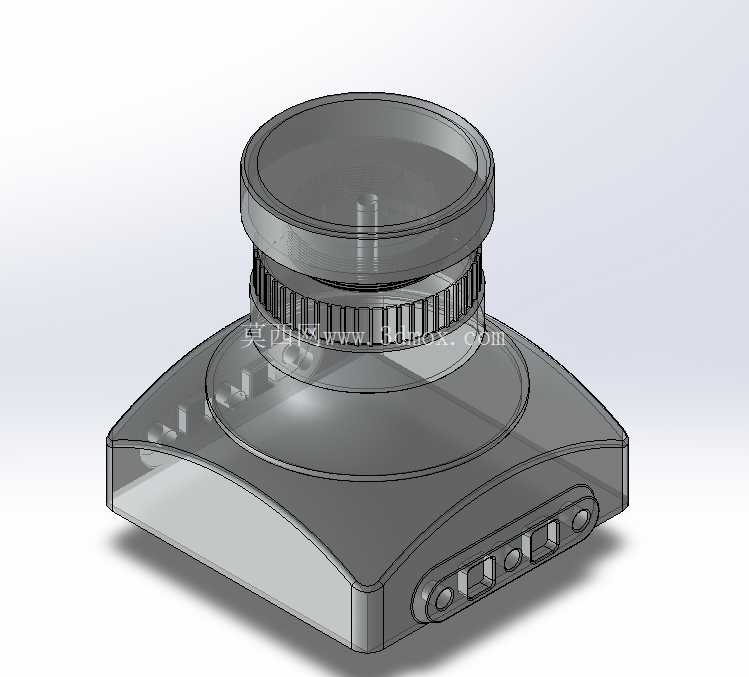

在消费数码产品的结构开发流程中,相机类产品的三维结构建模始终是兼顾外观精度与内部组件适配的典型课题,本次完成的带镜头相机结构模型,完整还原了机身主体与可更换式光学镜头的装配关系,覆盖了从外部握持轮廓到内部腔体预留的全维度结构细节。从实际应用场景来看,该结构可直接用于产品概念阶段的外观评审、人机工程验证,也可作为工业设计专业的教学演示案例,帮助初学者理解消费类数码产品的组件拆分逻辑,同时也能适配渲染场景的素材需求,为电商展示、产品宣传物料制作提供精准的三维基底。
从功能特性层面拆解,模型完整复刻了相机机身的握持弧度,机身右侧的握持区域做了符合人体工学的内收曲面处理,匹配日常单手握持时的手指贴合角度,避免直棱直角带来的握持硌手感;机身正面的镜头卡口位置做了精准的止口结构设计,卡口边缘的定位凸台与镜头尾部的卡槽完全对应,可实现模拟镜头拆装的装配动作,还原真实相机的镜头更换逻辑。镜头部分采用了多段式镜筒结构,从最前端的滤镜安装螺纹到中段的对焦环、变焦环防滑纹理,再到尾部的卡口定位结构,每一处细节都对应真实产品的功能设计:对焦环与变焦环的防滑齿距控制在1.2mm,既保证手动转动时的摩擦力足够,又不会因为齿距过密导致加工难度提升;镜筒内部预留了镜片组的安装台阶,每一层台阶的同轴度公差在建模时就做了约束,避免后续镜片装配出现光轴偏移的问题。
设计思路上,整个模型采用自顶向下的建模逻辑,先确定机身的整体尺寸边界:机身整体宽度控制在126mm,高度78mm,机身主体厚度42mm,加装标准定焦镜头后的总长度为92mm,这个尺寸边界完全匹配主流消费级无反相机的握持尺寸,既不会因为体积过大导致便携性下降,也不会因为尺寸过小压缩内部元器件的安装空间。建模初期先绘制机身的整体轮廓草图,以镜头卡口的中心轴线为整机的装配基准,所有内部结构的定位都围绕这条基准轴展开,保证卡口与机身内部传感器安装位的同轴度符合光学设计要求;机身背部预留了显示屏的安装凹槽,凹槽边缘做了0.3mm的凸边,用于屏幕装配时的点胶固定,同时凸边高度略高于屏幕表面0.2mm,能在相机意外跌落时起到缓冲防护作用,避免屏幕直接接触碰撞面。机身顶部的按键区域做了分层结构设计,快门按键的凸起高度为3.5mm,按键周围做了下沉式的指位引导槽,方便用户盲操作时快速找到快门位置;模式转盘的定位卡槽做了等距分布,每旋转45度就有一个定位卡点,对应不同拍摄模式的切换反馈。
安装边界方面,机身内部的腔体划分清晰,电池仓位于握持区域内部,仓体尺寸匹配主流的LP-E6类电池规格,仓盖的转轴结构做了隐藏式设计,不会破坏机身侧面的整体外观流畅度;存储卡插槽位于电池仓旁侧,插槽的开口位置做了防尘盖的安装让位,防尘盖的闭合缝隙控制在0.1mm以内,满足日常使用的防尘要求。镜头部分的安装定位面与机身卡口面的贴合间隙在建模时设置为0.05mm,既保证装配时的顺畅度,又不会因为间隙过大导致镜头安装后出现晃动;镜筒的伸缩结构做了行程限位,变焦环转动到广角端与长焦端时都有对应的限位面,避免镜筒脱出。整个模型的所有配合面都做了拔模角度处理,机身外壳的拔模角度为1.5度,适配注塑加工的工艺要求,不需要后续做结构修改就能直接用于手板制作验证;镜头镜筒的薄壁部分厚度控制在1.8mm,既保证结构强度,又能尽可能控制整机重量,符合消费类数码产品轻量化的设计趋势。在结构细节上,机身底部的三脚架安装孔位置做了金属嵌件的安装预留,安装孔周围的壁厚加厚到3mm,避免频繁安装三脚架时出现螺孔滑丝、壳体开裂的问题;机身侧面的接口盖板做了连体式的软胶连接结构,建模时预留了软胶件的变形空间,保证盖板反复开合不会出现断裂。
