双驱动卧式螺旋输送设备结构设计

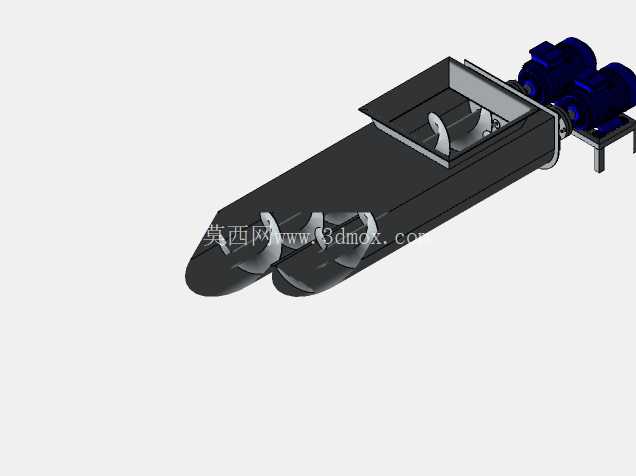

　　在散料处理的各类生产场景里，螺旋输送设备一直是短距离密闭输送的核心选型，尤其适合粉体、小颗粒状、膏状物料的水平或小倾角输送，从粮食加工车间的原料转运、建材行业的粉料配料，到化工生产的密闭投料、环保领域的污泥输送，都能看到这类设备的应用。不同于单螺旋结构易出现的物料卡滞、输送效率随物料粘性提升骤降的问题，这款双螺旋卧式输送结构采用平行布置的两根螺旋轴同步驱动，在输送过程中两根螺旋的叶片相互啮合，既可以对易结拱的物料起到松散搅动作用，也能避免粘性物料附着在叶片或槽体内壁造成的残留堵料。

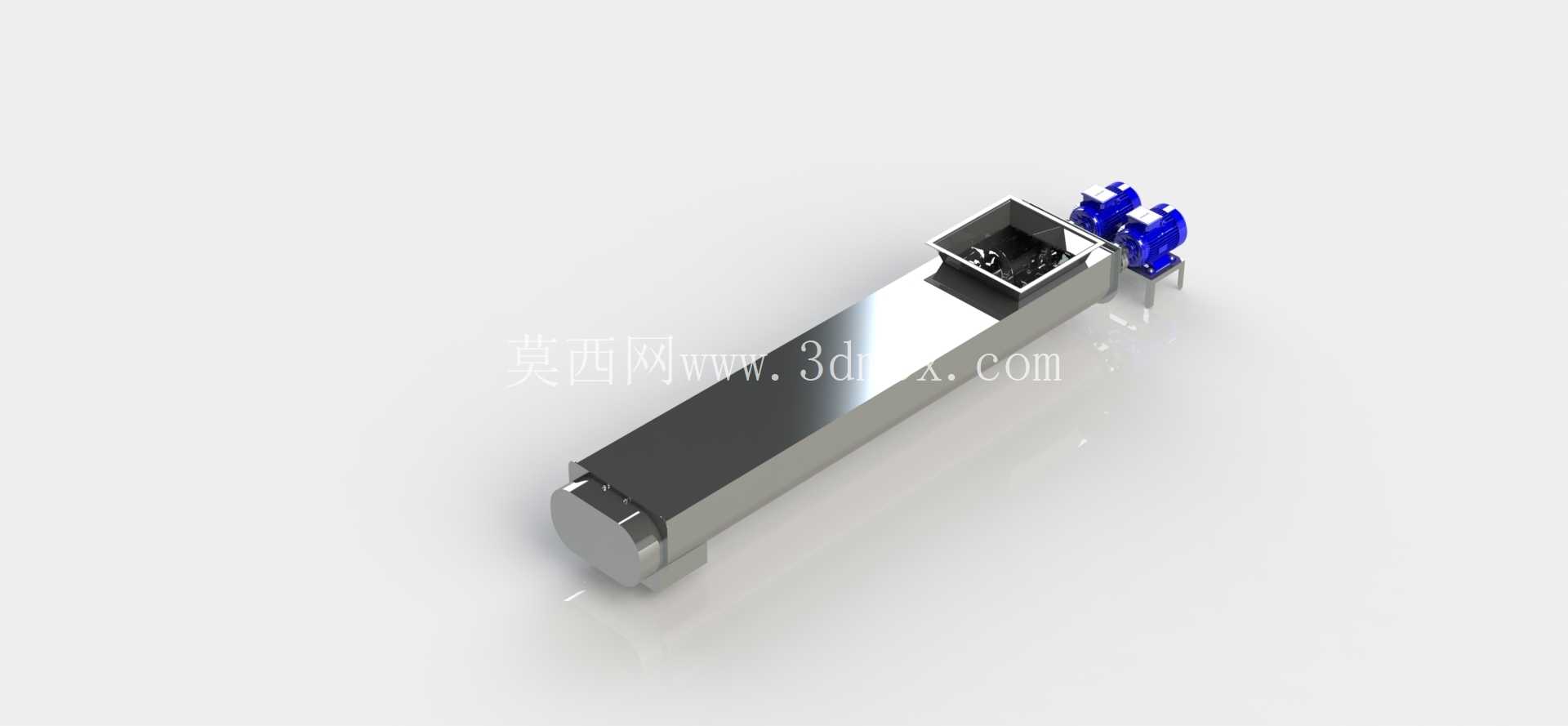

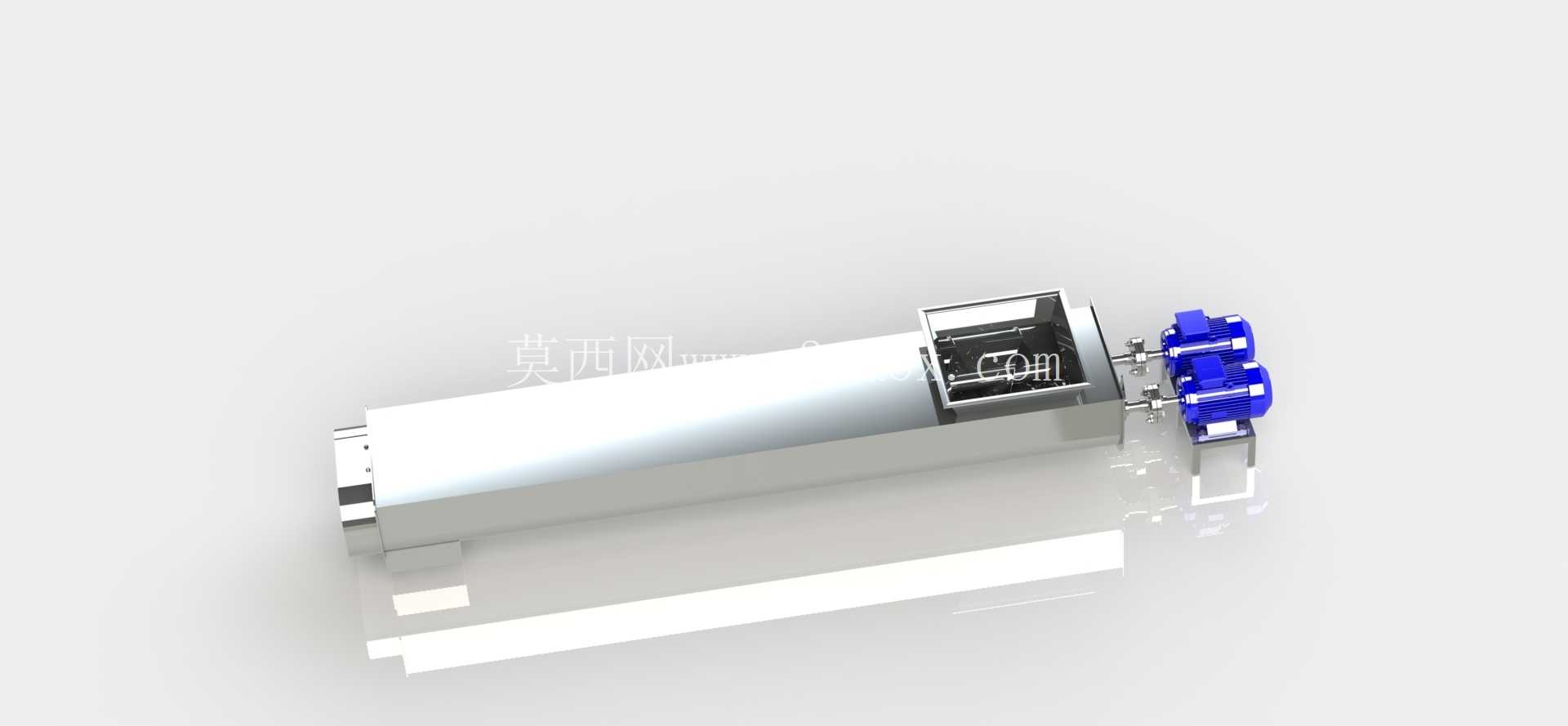

　　从结构设计逻辑来看，设备主体采用U型截面的长槽体作为物料承载腔，槽体上盖设置密封结构，全程密闭输送可减少物料洒落与粉尘外溢，适配有环保要求的生产车间；槽体一端设置驱动安装座，配套两台平行布置的驱动单元直连螺旋轴，省去了中间链轮或齿轮传动的冗余结构，既压缩了设备端部的安装长度，也减少了传动环节的功率损耗，日常维护时只需检查驱动端的密封件与轴承润滑状态即可。螺旋叶片采用等螺距连续满面式设计，针对常规散料的输送效率最优，两根螺旋轴的旋向相反、转动方向相向，物料在槽体内除了沿轴向推进，还会在两轴之间产生小幅的横向翻动，不会出现物料长时间堆积在槽体底部的情况，对于含水率15%-30%的半湿物料也能稳定输送，不会出现抱轴堵转的问题。设备进料口设置在槽体靠驱动端的上盖位置，为敞口法兰结构，可直接对接上游料仓、振动给料机或其他出料设备的出料口，法兰边预留标准螺栓孔位，现场安装时可根据对接设备的出料尺寸做适配调整；出料口设置在槽体尾部的下侧，同样为法兰连接结构，可对接下游的称重料斗、搅拌设备或输送管线，进出料口的中心距即为设备的有效输送长度，选型时可根据车间的设备布局调整该尺寸，无需改动主体螺旋与槽体的核心结构。

　　安装边界方面，槽体底部每隔一段距离设置支撑脚座，脚座上预留长条形安装孔，可适配现场安装基础的孔位误差，安装时需保证槽体的水平度误差不超过千分之一，避免螺旋轴转动时出现偏磨；驱动端的电机接线需预留足够的检修空间，设备两侧需留出不小于300mm的操作间隙，方便日常检查槽体密封、清理残留物料。在细节设计上，螺旋轴两端的轴承座采用外置式结构，与物料腔之间设置多重密封，包括填料密封与骨架油封组合，既可以防止细粉料进入轴承造成磨损，也能避免轴承润滑脂渗入物料腔造成污染；槽体端部设置端盖快拆结构，需要检修或更换螺旋叶片时，无需整体拆除槽体，只需拆开端盖即可抽出螺旋轴组件，大幅缩短停机维护的时间。

　　针对不同物料的输送特性，该结构还可做针对性调整：比如输送磨琢性较强的矿粉类物料时，可在螺旋叶片边缘堆焊耐磨层，槽体内壁加装耐磨衬板，延长设备使用寿命；输送流动性极好的颗粒物料时，可适当加大螺距提升输送效率；输送易结块的物料时，可在螺旋叶片上加装破碎齿，在输送过程中同步打散结块物料。设备运行时的转速需根据物料特性匹配，常规散料输送时螺旋轴转速控制在60-120r/min即可，粘性大、易破损的物料需适当降低转速，避免物料被过度搅动造成破碎或温升。整体结构没有复杂的异形构件，所有零部件均为常规机加工件，加工难度低，装配时只需保证两根螺旋轴的平行度与啮合间隙，即可稳定运行，没有过高的装配精度要求，适合各类中小规模生产场景的散料输送环节选型参考，建模时完整还原了槽体、螺旋轴、驱动单元、密封结构、支撑脚座的所有细节，可直接用于结构校核、工程出图或方案演示。
