封闭式倾斜废料输送皮带机结构设计

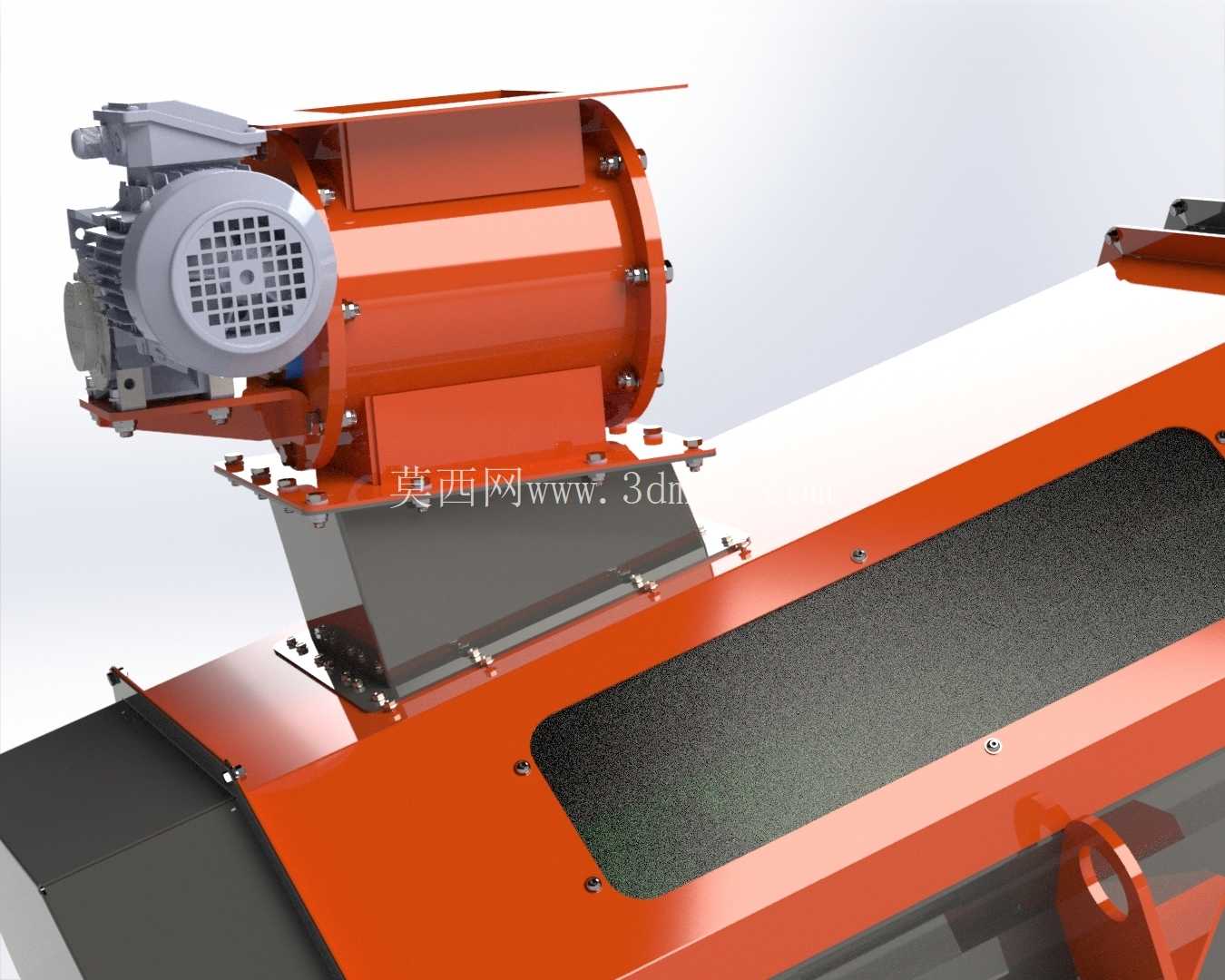

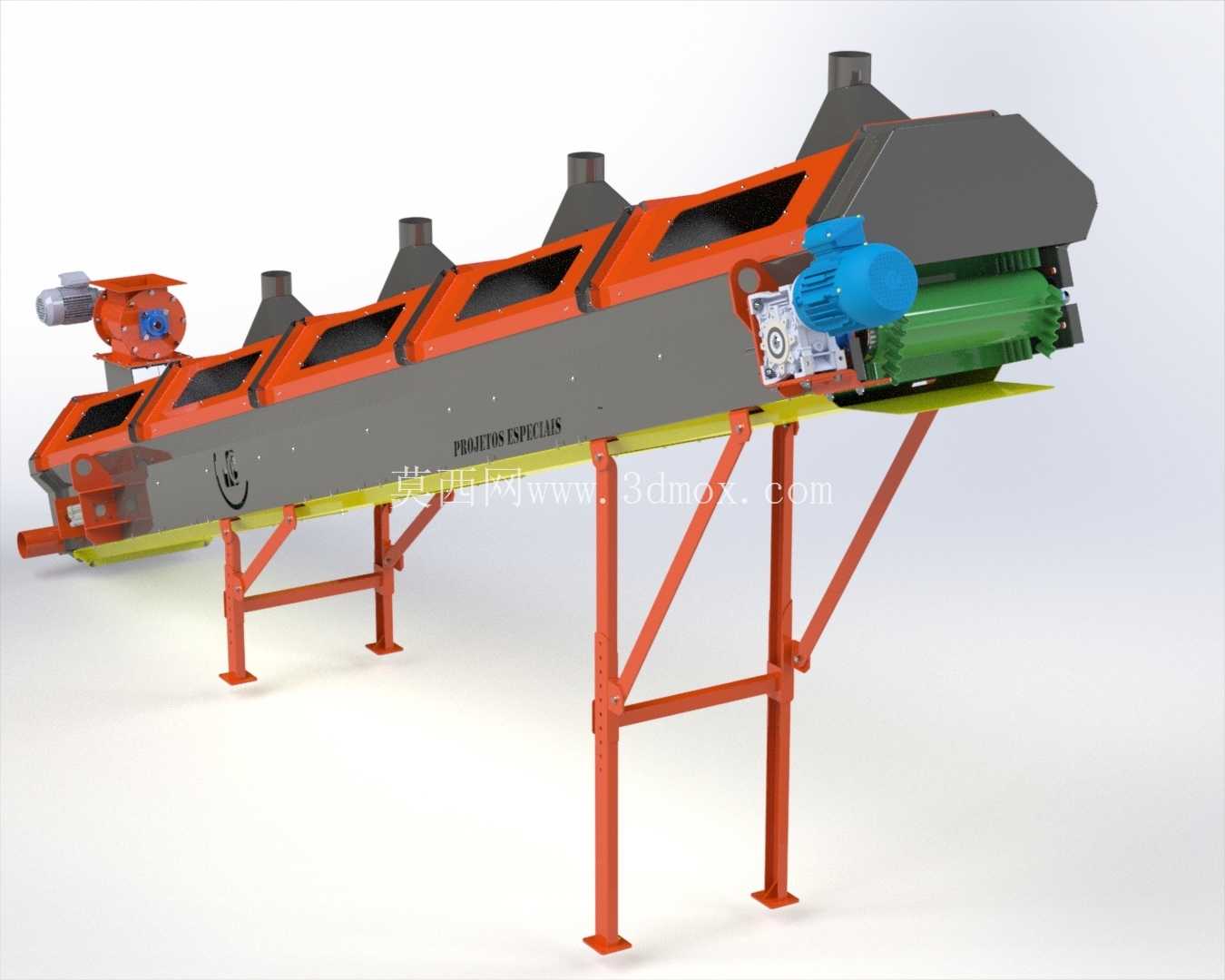

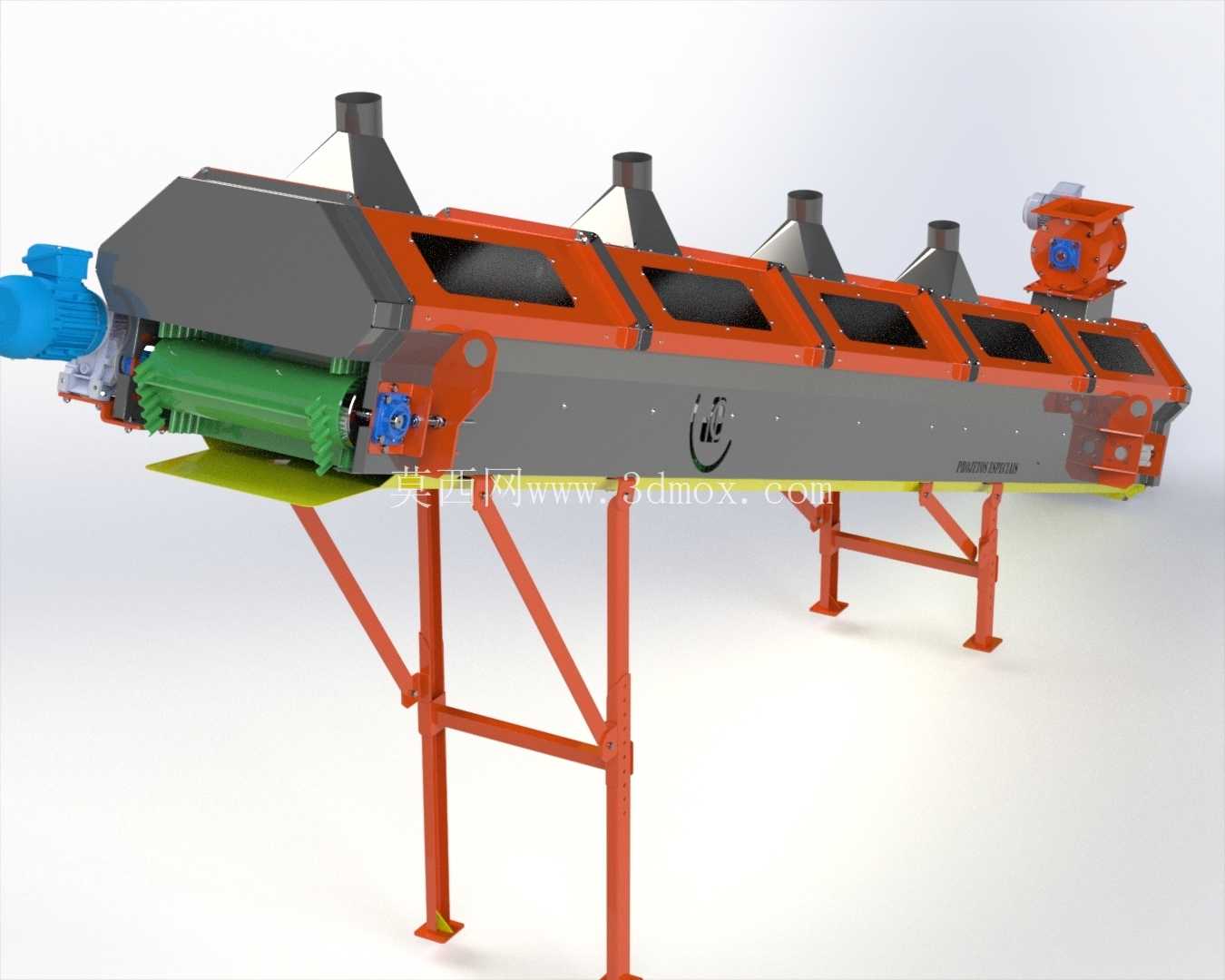

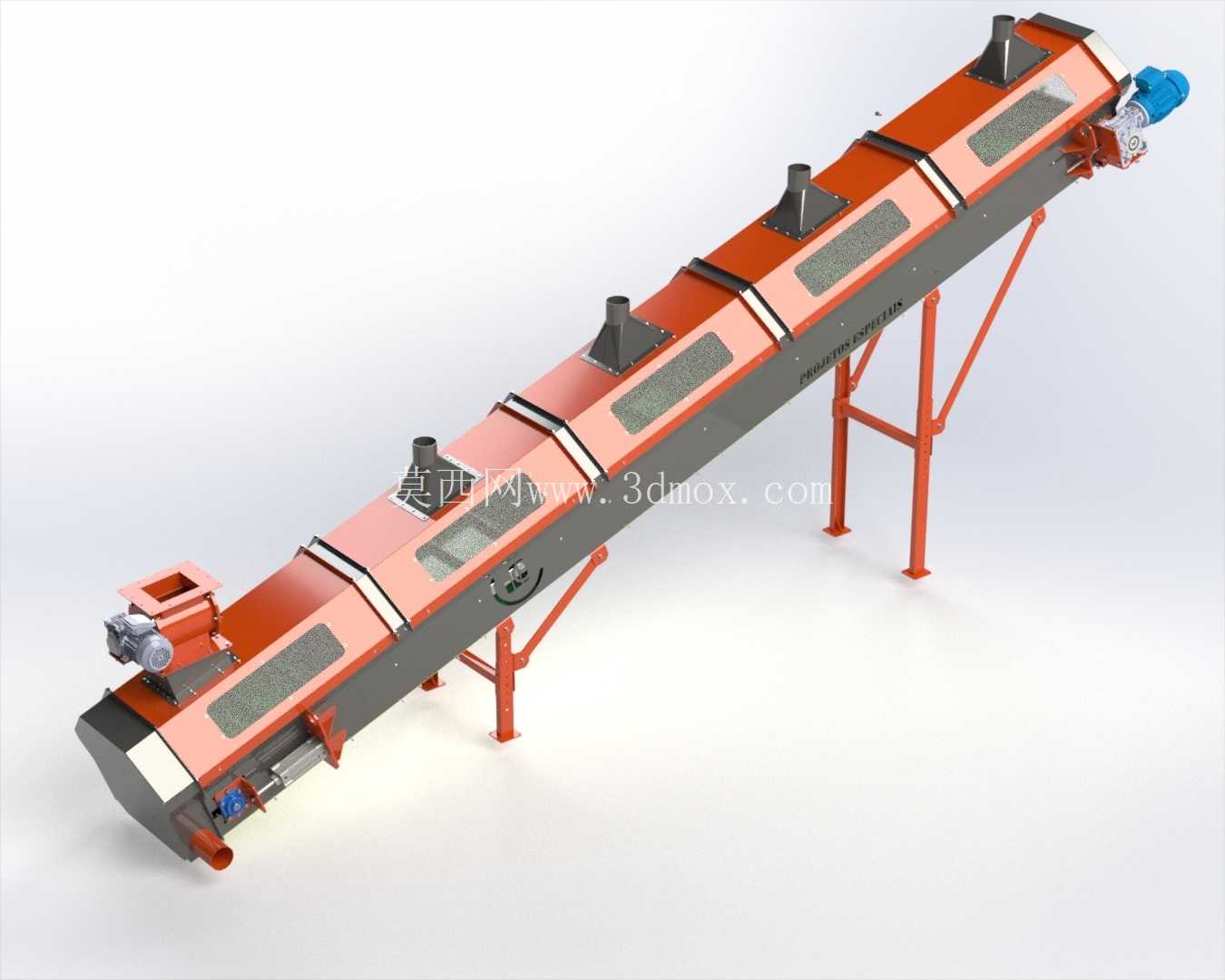

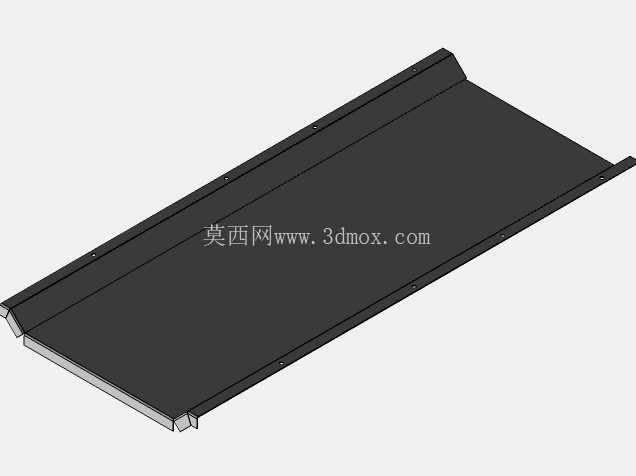

　　这款封闭式倾斜输送设备的三维结构，主要针对有异味、带粉尘、易散落的散状废料转运场景设计，常见于固废处理车间、生物质加工产线、工业边角料收集工段，区别于普通敞开式皮带机，全封闭的机壳结构能避免输送过程中粉尘外溢、异味扩散，同时防止输送过程中物料洒落至地面增加现场清理工作量，也能避免外部杂物落入输送路径造成皮带卡滞。从结构布局来看，设备采用倾斜布置形式，进料端设置在低位侧，配套的进料斗可直接对接产线废料落料口，出料端位于高位侧，可直接对接后续处理设备的进料口，比如粉碎机进料仓、废料压块机料斗、集中收集料仓等，倾斜角度的设定参考了常规散状废料的安息角，避免物料在输送过程中出现下滑回落的问题，支架采用型钢焊接的三角支撑结构，每段支撑腿都设置了落地安装底板，可通过膨胀螺栓与车间混凝土地面固定，安装时需要保证两侧机架的平行度，避免皮带运行过程中出现跑偏。

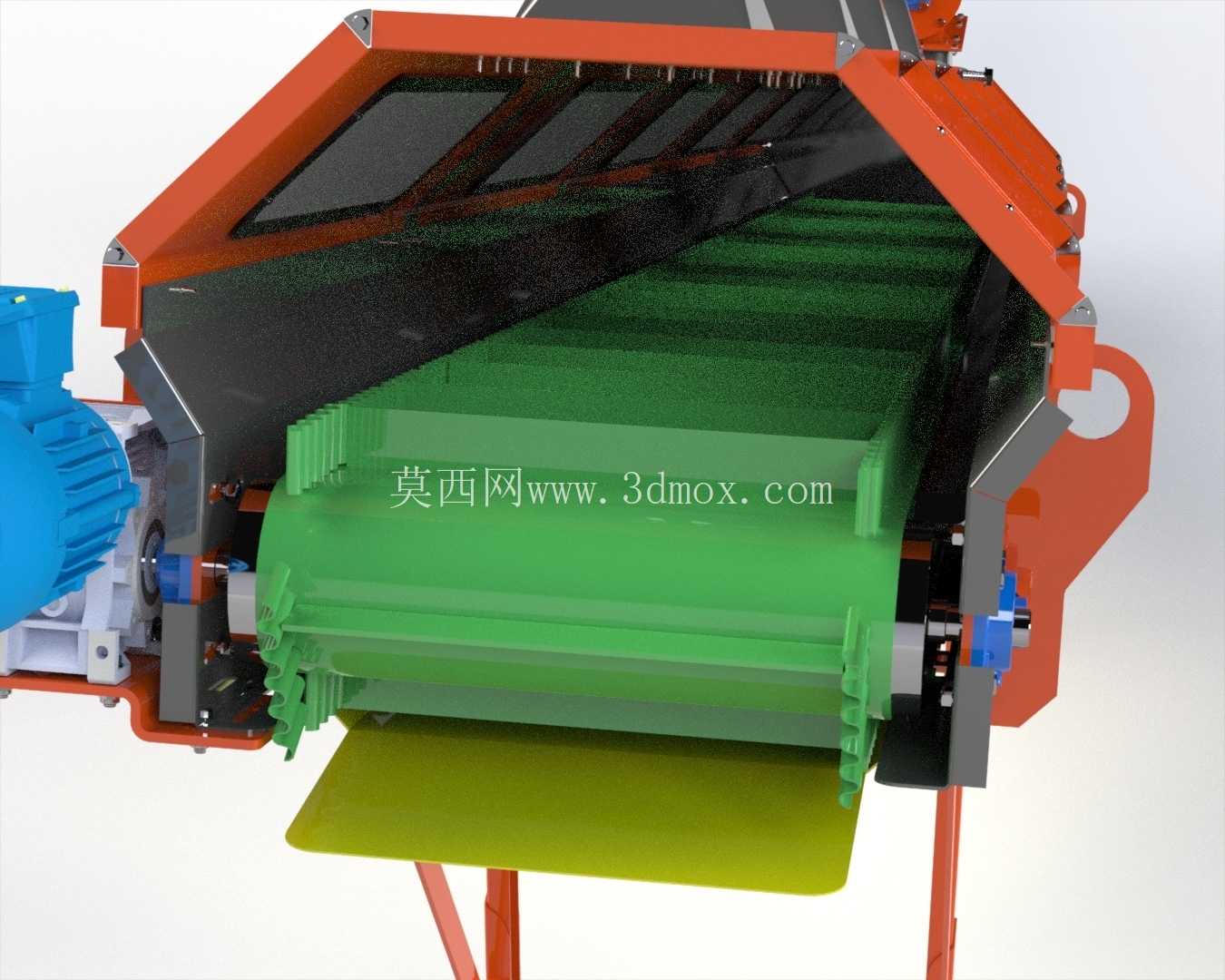

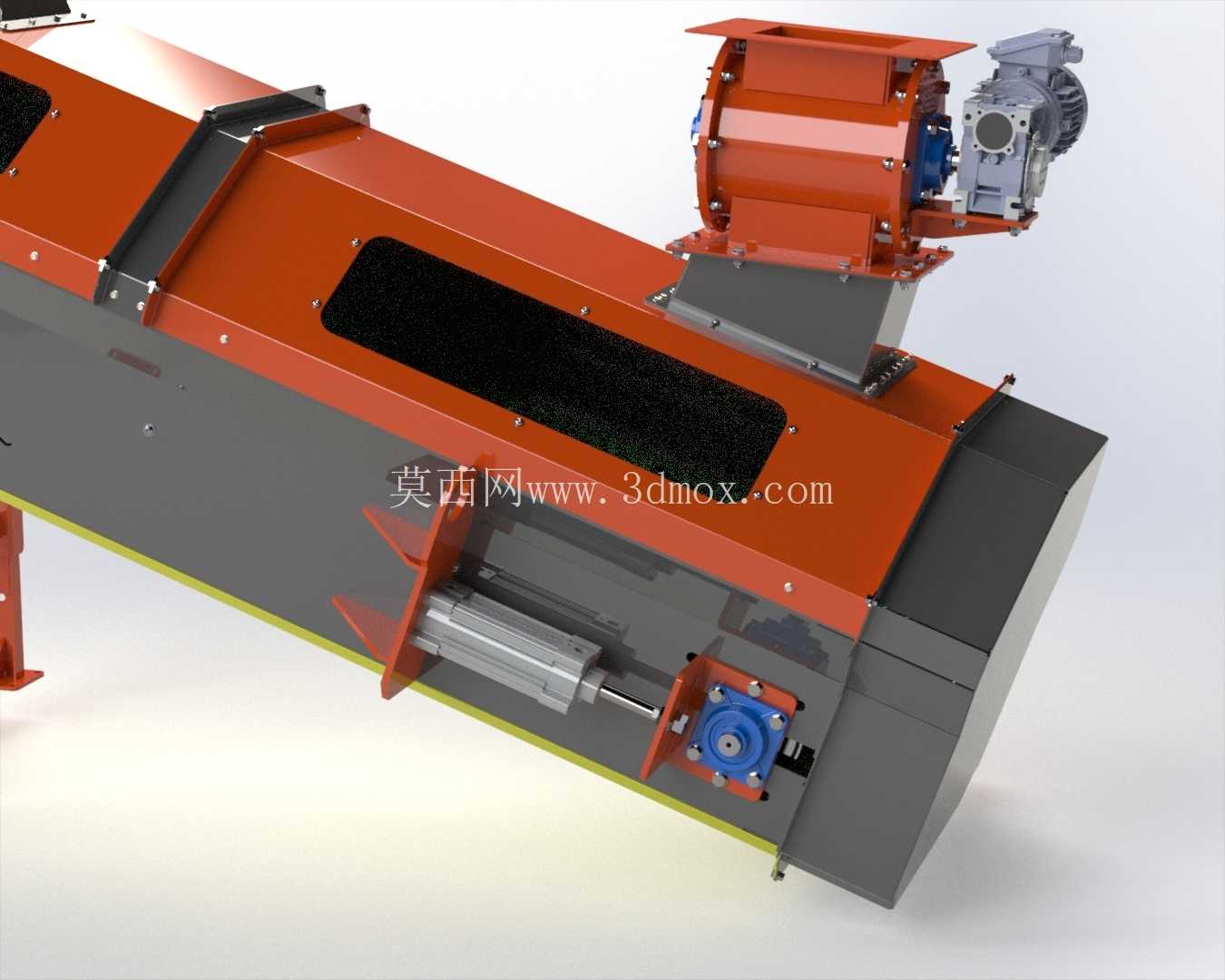

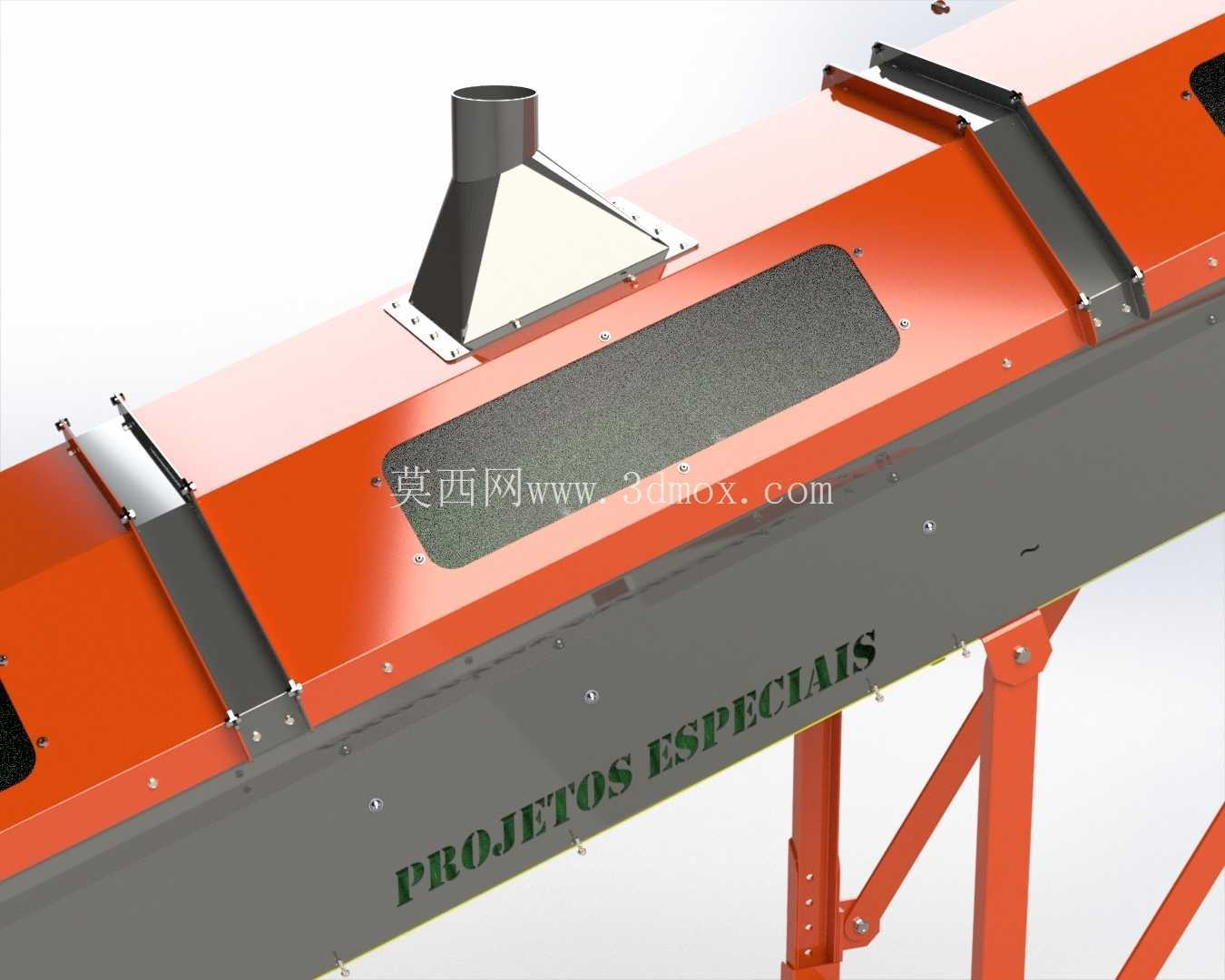

　　设备的驱动单元布置在高位出料端，采用电机直联减速机构的驱动形式，驱动滚筒表面做了包胶处理，增大与皮带之间的摩擦力，避免重载输送时出现皮带打滑，低位侧设置了螺旋张紧机构，可通过调整尾部滚筒的前后位置来调节皮带张紧度，张紧行程预留了足够的余量，可抵消皮带长期运行产生的塑性伸长量。机壳顶部间隔设置了多个观察检修口，每个检修口都配有可快速拆卸的盖板，日常巡检时可打开盖板观察皮带运行状态、物料输送情况，出现卡料故障时也可通过检修口快速清理，不需要拆解整段机壳；机壳顶部还设置了多个除尘接口，可对接车间中央除尘系统，在输送易产生扬尘的粉状废料时，可通过除尘接口在机壳内部形成微负压，进一步避免粉尘外溢。

　　皮带两侧设置了密封挡边，与机壳内侧的密封结构配合，减少细小颗粒从皮带与机壳的间隙处漏出，下托辊采用槽型托辊组，保证皮带承载段形成槽型截面，增大物料承载量，回程段采用平行托辊支撑，减少皮带运行的阻力。从安装边界来看，设备的宽度方向尺寸控制在常规车间通道允许的范围内，安装时需要预留两侧各不小于600mm的检修空间，用于日常更换托辊、调整皮带、检修驱动单元，倾斜段的下方不建议布置其他固定设备，避免皮带落料堆积影响下方设备运行，进料端的落料点位置设置了缓冲托辊组，承接物料下落的冲击力，避免大块物料直接砸伤皮带表面。

　　设计过程中针对输送废料的特性，对机壳内壁做了耐磨处理的结构预留，可根据实际输送物料的磨损程度加装耐磨衬板，延长设备整体使用寿命，驱动单元的选型匹配了常规废料输送的负载要求，可满足连续8小时运行的工况需求，设备整体的模块化分段设计，也方便运输和现场组装，每段机壳之间采用法兰螺栓连接，安装时不需要现场大量焊接作业，降低现场安装的工作量。
