制冷系统用角式热力膨胀阀结构设计

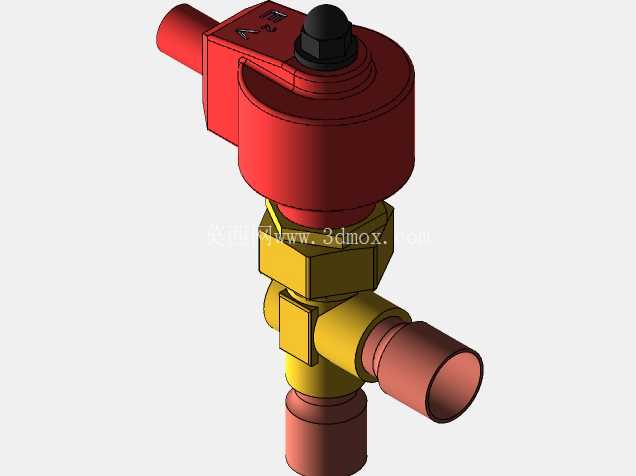

在商用制冷、冷链运输、工业低温冷却系统的管路布局中，热力膨胀阀是连接冷凝器出口与蒸发器入口的核心节流部件，承担着高压液态制冷剂节流降压、根据蒸发器出口过热度动态调节供液量的关键作用，直接决定整套制冷循环的换热效率与运行稳定性。这款角式结构的膨胀阀，采用进出管路呈90度夹角的布局设计，能够很好适配制冷机组内部紧凑的管路走向，减少管路弯折带来的流阻损失，尤其适合机组内部安装空间局促、管路需要垂直转向的布设场景，常见于商超冷柜、中小型冷库、车用空调、工业冷水机组的制冷回路中。

从功能实现逻辑来看，该阀上部的动力头结构内置感温包充注介质，通过感温压力与蒸发压力、弹簧预紧力的动态平衡，实时调整阀针的开度：当蒸发器出口制冷剂过热度升高时，感温包内介质压力上升，推动膜片下压带动阀针下移，增大阀口通流面积，提升供液量避免蒸发器换热面积浪费；当出口过热度降低时，弹簧力推动阀针上移减小开度，避免供液过多导致液态制冷剂进入压缩机引发液击故障。阀体上部的调节螺帽结构，可在机组调试阶段通过调整弹簧预紧力，适配不同工况下的过热度设定需求，满足不同蒸发温度、不同制冷剂类型的匹配要求。

结构设计层面，阀体中段采用黄铜锻压成型的六角结构，既为安装过程提供扳手夹持的受力面，避免安装时阀体受力变形，也保证了阀体的耐压强度，能够承受制冷系统高压侧最高3MPa以上的工作压力，适配R22、R410A、R134a等多种常用制冷剂的兼容要求。上下连接部位采用焊接式接管结构，接管外径匹配常规制冷紫铜管的标准尺寸，安装时可直接与系统管路进行钎焊连接，相比螺纹连接形式具备更好的密封可靠性，避免长期运行过程中因机组振动、温度交变产生的泄漏风险。进出接管的同轴度、阀口与阀针的配合间隙在建模阶段都做了公差匹配设计，阀口处做了圆弧过渡处理，减少制冷剂节流过程中的紊流噪声，同时避免高速流体对阀口的冲蚀磨损，延长阀件的使用寿命。

安装边界方面，该阀的整体高度、接管伸出长度都参考行业通用安装尺寸做了适配，安装时需保证动力头部位的位置高于感温包安装点，避免感温介质积液导致的调节失灵；阀体周围需预留不小于20mm的操作空间，方便调试时使用扳手调整过热度设定值，同时要避开管路应力集中的位置，避免焊接应力、管路振动传递到阀体导致的焊缝开裂。阀体下部的流道做了渐扩式设计，节流后的低压制冷剂能够平稳流入蒸发器管路，减少流道突变带来的压力损失，提升节流过程的稳定性。在建模过程中，对内部流道的曲率、阀针的锥度、膜片的有效受力面积都做了参数化设定，可根据不同制冷量需求快速调整阀口通径、弹簧刚度等参数，衍生出适配1匹到10匹不同制冷量机组的系列化阀件模型，为制冷系统的管路设计、阀件选型提供直观的三维参考，帮助设计人员在机组布局阶段提前校核安装空间、管路干涉问题，减少实物试制阶段的改造成本。
