民航涡扇航空发动机外观结构数模

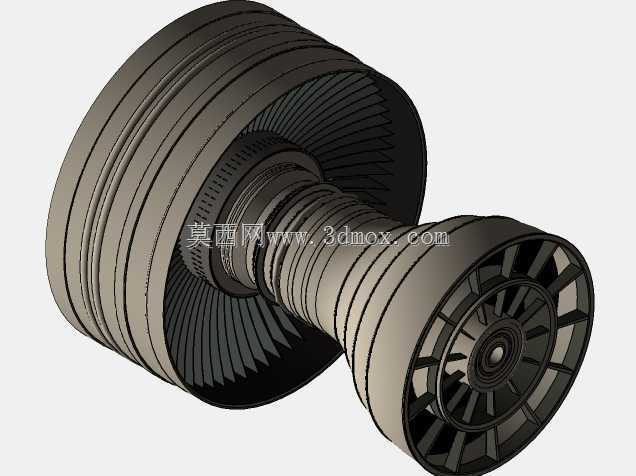

　　该数模围绕民用客机翼下吊装动力装置的外部包络展开，主体呈现大涵道比涡轮风扇发动机的短舱、进气道、风扇段、外涵机匣与尾喷口区域。建模重点不在内部转子细节，而在整机外形、分段边界、安装轮廓和维护接口关系，适合用于飞机总体布置、短舱概念设计、吊挂干涉检查、教学演示以及展厅级装备展示。

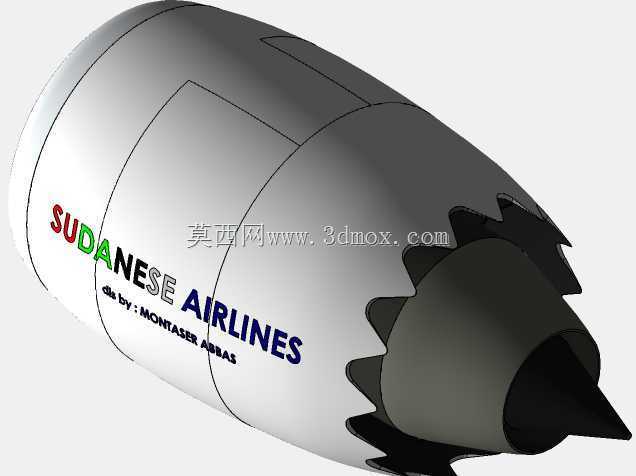

　　从使用场景看，这类动力装置通常悬挂于民航客机机翼下方，短舱需要在有限的离地高度、机翼前缘位置和起落架收放空间之间取得平衡。模型采用细长圆筒加收敛尾段的典型布局，前端为圆滑进气唇口，内部可见锥形进气整流罩；中段为大直径风扇外涵机匣，外部保留环向分块线，用于映射真实短舱的防冰腔、整流壁板、检修口盖和紧固件分区；后段则逐步收缩，形成喷口与尾锥组合。尾喷口边缘采用锯齿状分瓣结构，这类外形在现代低噪声发动机设计中常用于促进外涵气流与尾喷流掺混，降低起飞与进近阶段的噪声辐射。

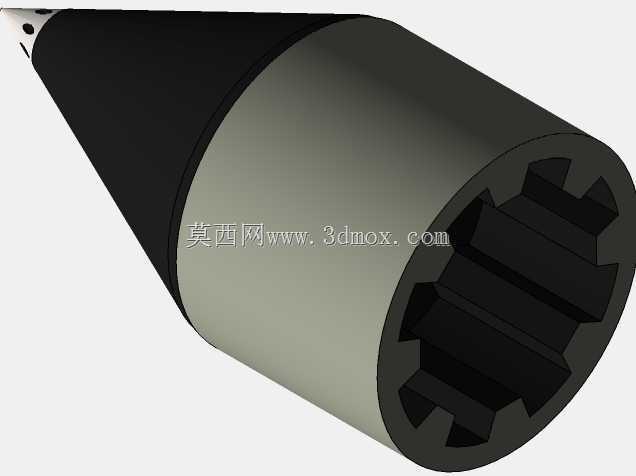

　　结构表达上，数模把发动机外部最影响装配的几个边界明确区分出来。前部进气道唇口采用连续曲面过渡，保证来流能够均匀进入风扇截面；风扇机匣保持较大直径，以体现大涵道比发动机外涵流道占比高的特点；后部核心喷口与中心尾锥形成同轴收敛通道，外侧锯齿瓣片沿圆周交替布置，既形成视觉识别特征，也可作为后续喷流混合结构细化的几何基础。整机轴线方向较长，径向尺寸集中在风扇段，安装到机翼下方时需要重点核对短舱最大直径与机翼下表面、吊挂接头、前缘缝翼、襟翼滑轨以及地面维护通道之间的净距。

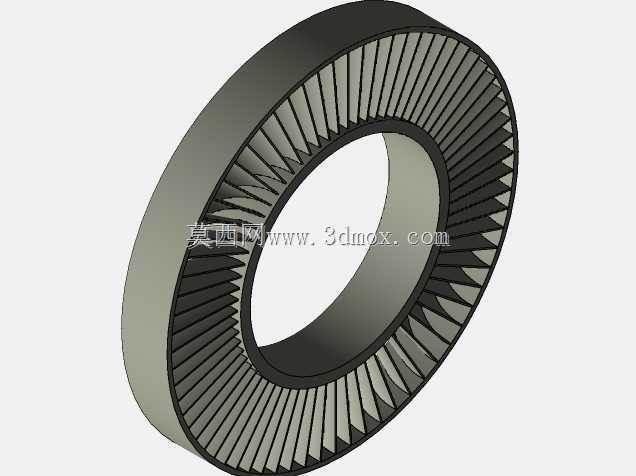

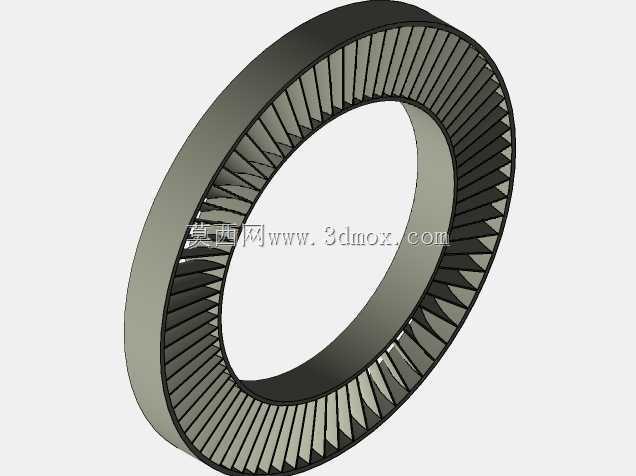

　　设计思路偏向外观级工程建模：曲面以回转体和分段包覆为基础，再通过切分、阵列和局部特征形成锯齿喷口、环向接缝与机身标识区域。短舱外表面没有堆砌复杂内部管路，而是保留航空发动机外部整流设计最关键的连续气动外形。这样处理的好处是，在飞机概念阶段可以快速把动力包络放入整机数字样机中，评估翼吊位置、进气道入射角、喷流方向以及反推装置布置所需空间；在教学或展示场景中，也能够直观说明大涵道比涡扇发动机“大风扇、短舱、外涵喷流、尾锥”几个核心构成。

　　尺寸与安装边界方面，工程应用时应以发动机轴线为基准建立吊挂坐标，前端进气锥顶点、风扇机匣最大外径、尾喷口最后缘和尾锥末端分别作为轴向与径向控制点。短舱上部与机翼吊挂连接区域需要预留承力接头、防火墙、管路通道和维护平台空间；下部则要考虑飞机起降姿态下的离地间隙，避免短舱下唇口在地面滑行、襟翼展开或起落架压缩时超出安全边界。侧向轮廓还需与机翼前缘增升装置协调，防止发动机进气道在大迎角状态下受到机翼扰流影响。

　　若后续深化设计，可在现有外形基础上补充风扇叶片、反推格栅、吊挂支臂、燃油管路、电气线束和检修舱门；也可把锯齿喷口瓣片拆分为独立零件，赋予壁厚、密封边和高温区材料属性。用于仿真时，该外表面可作为进气道流场、喷流掺混、短舱气动阻力和噪声传播分析的初始几何；用于结构评审时，则可直接检查发动机拆装路径、翼下维护空间以及与相邻系统的碰撞关系。整体数模几何干净、特征识别度高，能够满足航空装备外观结构表达和前期方案协调的需要。
