搏力谋LM230A-S风阀电动执行器结构

　　在商用楼宇通风、中央空调风路管控、工业洁净室风压调节场景中，风阀的开度精准控制直接决定通风系统的能耗表现与气流组织合理性，这款电动风阀驱动装置正是为适配5N·m扭矩等级的圆形、方形风阀设计，替代传统手动调节结构，实现风阀开度的电控调节与点位反馈。从结构设计逻辑来看，装置采用分体式扭矩输出布局，双输出轴的同轴度公差控制在0.1mm以内，可直接卡接风阀主轴，无需额外定制转接法兰，降低现场安装的配做工作量。

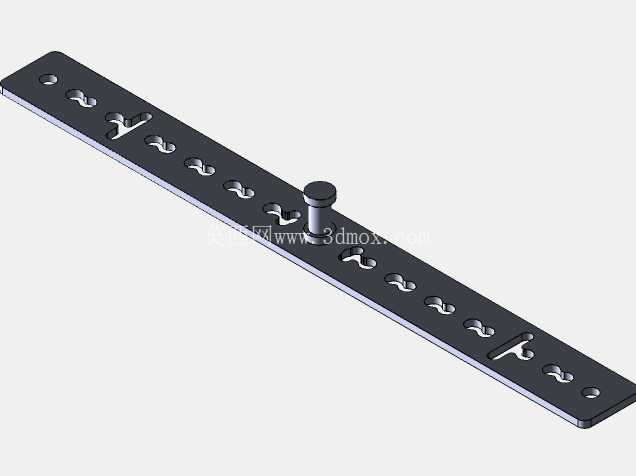

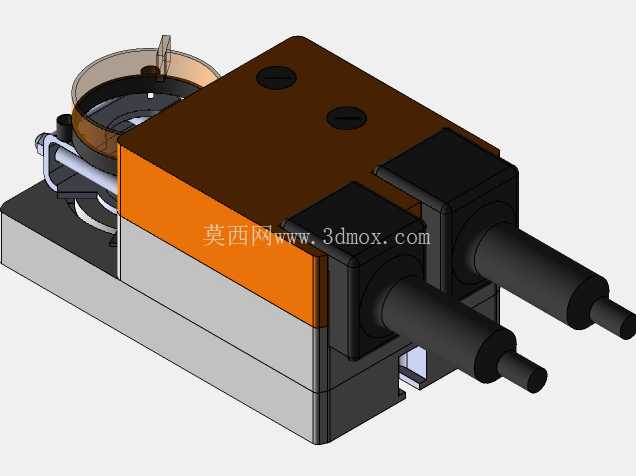

　　上部的壳体采用高低错落的分腔设计，橙色区域为驱动电机与减速齿轮组的容纳腔，黑色端盖部分集成了位置反馈电位器与行程限位结构，这种分腔布局可以避免齿轮润滑脂溢出污染电路部分，同时将发热的电机组件与信号反馈元件隔离，减少长期运行时温漂对位置反馈精度的影响。装置底部预留了标准导轨卡扣结构，可直接卡在35mm标准电气安装导轨上，也可通过壳体四角的M4安装孔采用螺丝固定，安装面到输出轴中心的高度尺寸为42mm，输出轴伸出长度为28mm，适配主轴直径12mm的常规风阀，安装时需预留至少15mm的轴端插接空间，同时在装置两侧预留20mm以上的接线与手动操作空间，避免与周边风管、支架产生干涉。

　　驱动部分采用多级直齿轮减速结构，将高速小扭矩的电机输出转化为低速大扭矩的阀轴驱动力矩，齿轮组采用POM材质注塑成型，齿形经过修形处理，运行时啮合噪音控制在35dB以内，适配对噪音有要求的办公场所、医院病房区通风系统使用。手动操作结构设置在装置顶部，掀开透明防护盖即可通过旋钮手动扳动输出轴，在系统断电调试、风阀初始位置校准的时候无需拆卸装置即可完成操作，透明防护盖与壳体之间采用卡扣连接，可反复开合不松脱，同时具备IP54的防护等级，可阻挡风管周边的灰尘、凝露水滴进入装置内部。电路部分的接线端子设置在装置侧部，采用插拔式端子排，接线时无需在装置内部走线，端子排旁预留了走线槽，可将线缆规整收纳避免与输出轴运动部件产生刮擦。

　　从实际选型适配角度来看，该执行器的额定运行扭矩为5N·m，可驱动面积不超过0.8㎡的风阀，运行全程时间为150秒，不会因为动作过快产生风管风鸣现象，也不会因为动作过慢影响调节响应速度。结构建模过程中，对齿轮的啮合间隙、输出轴的径向跳动量、壳体的壁厚加强筋位置都做了1:1还原，加强筋设置在壳体受力的安装柱周边与分腔隔板位置，既可以保证壳体的结构强度，避免安装锁紧时壳体变形卡滞内部齿轮，也能尽可能减少壳体用料控制整体重量，整套装置不含安装配件的重量约为400g，长期挂装在风阀主轴上不会对阀轴产生额外的偏载力矩。输出轴端部做了D型切面设计，与风阀轴套的D型孔配合，可避免长期运行时轴与孔之间打滑，保证开度控制的精度，D型切面的平面度公差控制在0.05mm，配合间隙不超过0.1mm，正反换向时的空程量小于1度，满足通风系统精准控风的要求。
