方形轴流散热排气扇结构设计

在工业电控柜、通讯基站设备、服务器机柜、大功率电源模块等密闭或半密闭设备舱内，持续稳定的散热通风是保障内部电子元器件长期可靠运行的核心条件，这类场景对散热部件的安装兼容性、运行稳定性、气流组织效率都有明确的工程要求，本次设计的方形轴流排气扇正是针对这类设备散热场景开发的通用通风部件。

从实际使用场景来看，这类排气扇既可以单独作为舱体排风部件使用，通过定向气流将舱内积聚的热空气直接排出舱外，也可以配合舱体进风口的防尘滤网形成定向风道，让外部冷空气按照预设路径流经发热元器件表面，带走热量后从排气扇位置排出，避免舱内出现局部热积聚导致元器件超温失效。在日常工程选型中，这类方形轴流风扇是中小功率设备散热的首选部件，相比离心式风机，它的厚度更薄，安装占用的纵深空间更小，适配绝大多数标准机柜的安装预留位，不需要额外设计复杂的风道转接结构。

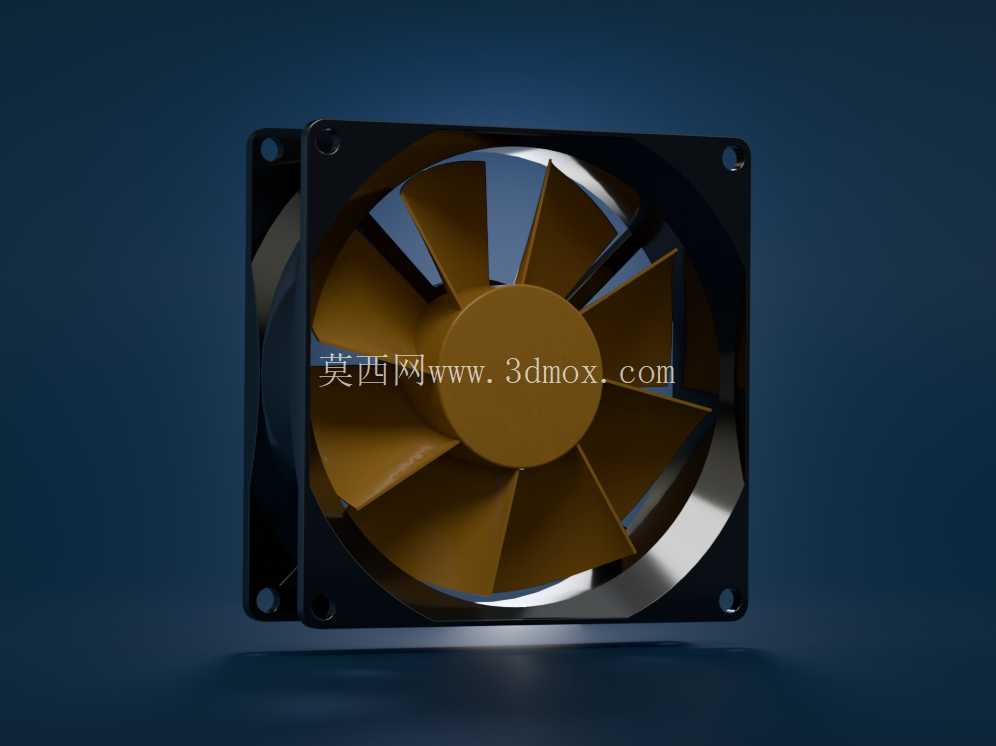

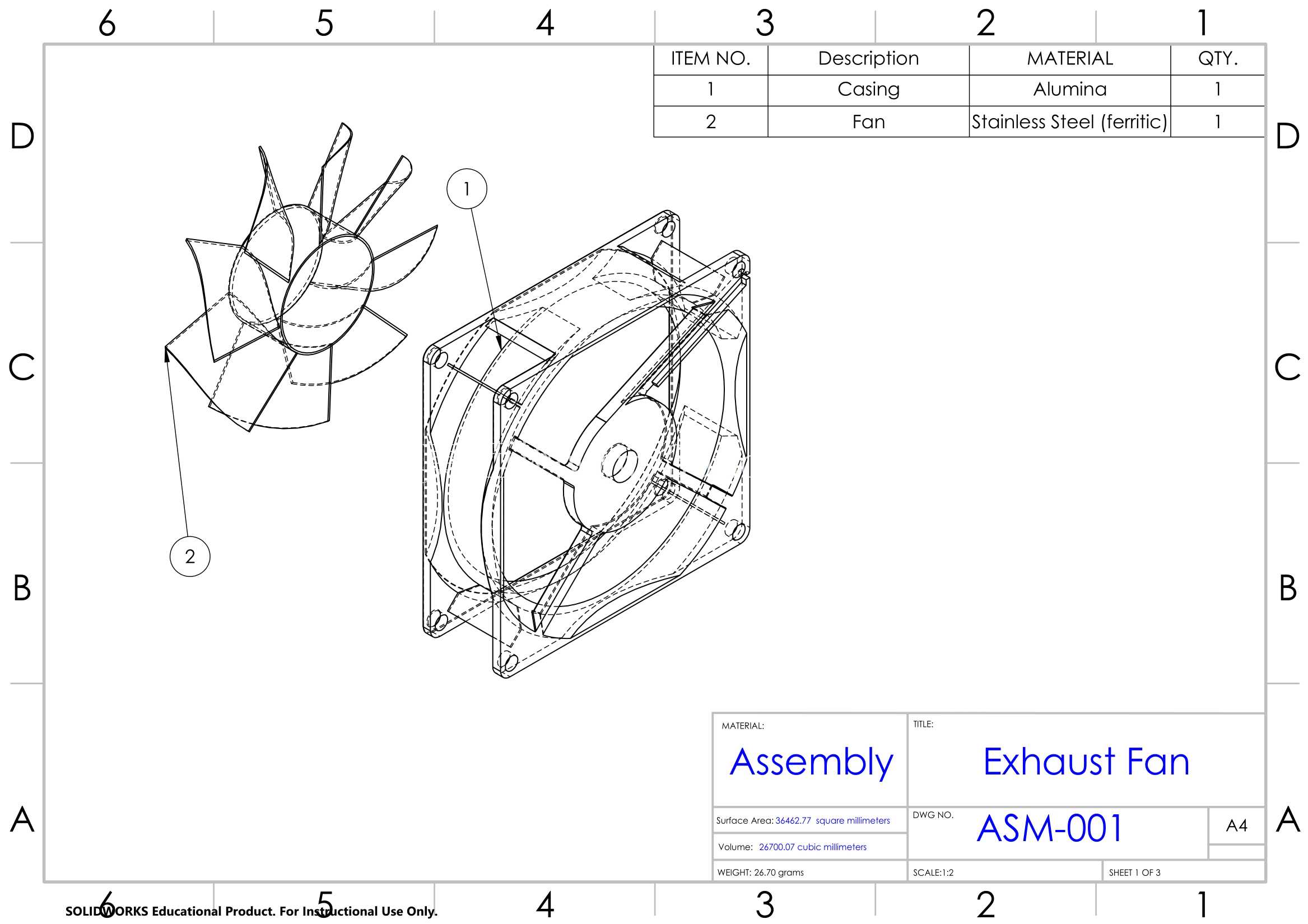

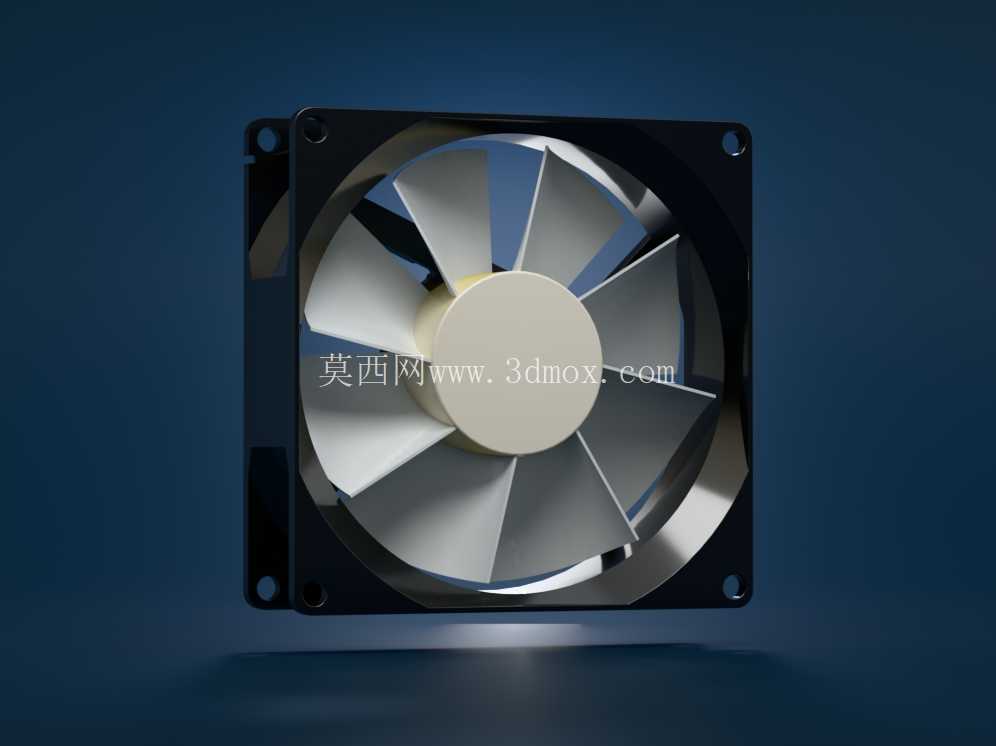

设计过程中首先确定的是安装边界尺寸，整体外框采用标准正方形结构，四个角预留的安装孔位完全匹配行业通用的安装孔距，安装时不需要对现有机柜的安装位进行二次打孔改造，直接使用标准规格的自攻螺丝或者减震胶钉就可以完成固定，外框的厚度控制在常规机柜侧板的预留安装间隙范围内，安装后不会出现突出侧板或者与内部元器件干涉的问题。扇叶部分采用七片后倾式叶片设计，相比常规的五叶结构，七片叶片在相同转速下可以输出更均匀的气流，运行时的叶片通过频率更低，产生的气动噪音更小，同时叶片的曲面弧度经过反复调整，在保证足够风量的前提下尽可能降低气流紊流，减少气流冲击外框产生的振动。扇叶中心的轮毂部分做了圆弧过渡处理，避免气流在轮毂位置形成涡流损失，提升整体的气动效率。

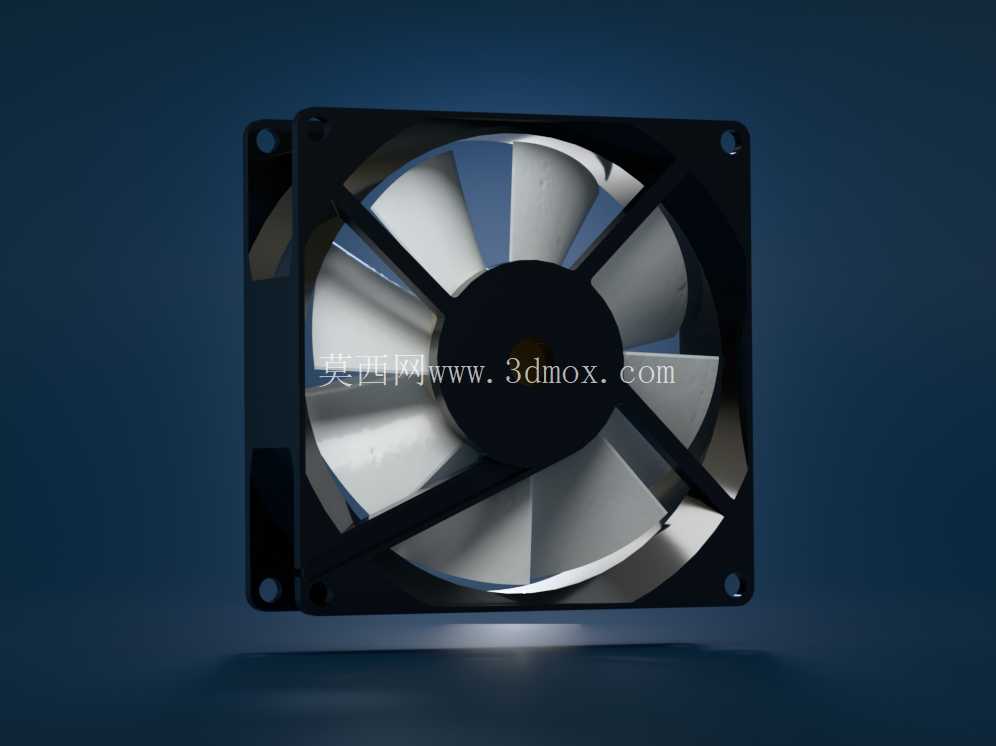

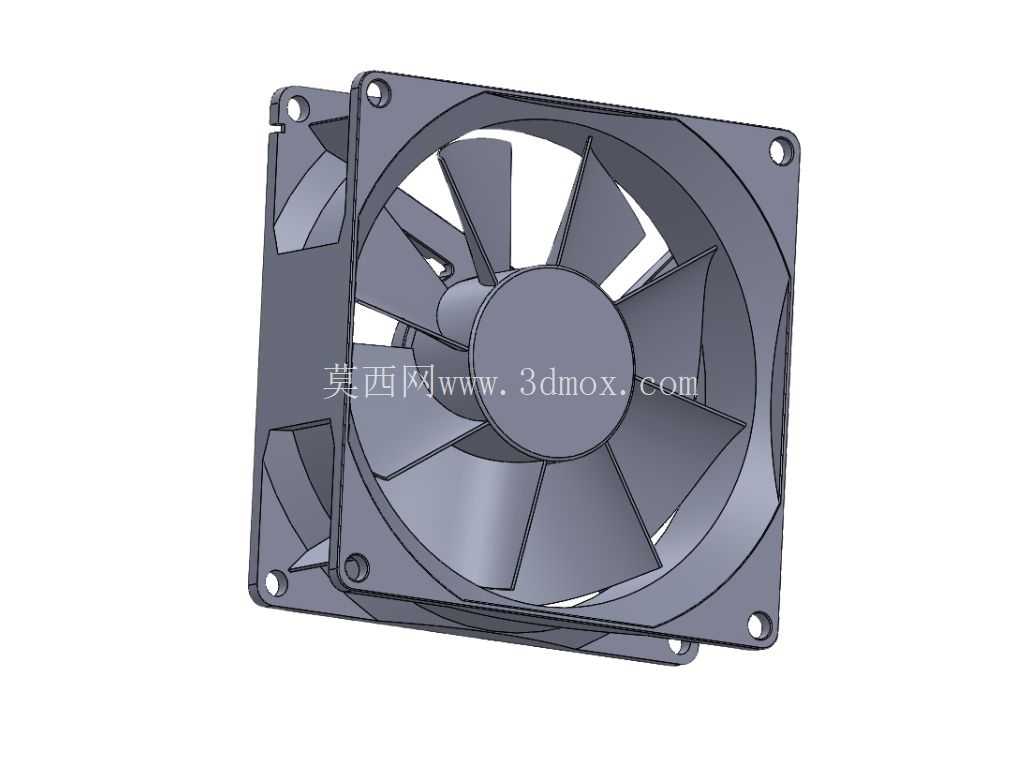

外框的结构设计上，四个边角做了小圆角过渡，避免安装时锐角划伤操作人员，同时外框的内侧做了导流圈结构，让扇叶驱动的气流可以沿着导流圈方向平顺导出，减少气流在出口位置的扩散损失，提升有效送风距离。扇叶与外框之间的间隙控制在合理范围内，既避免间隙过小导致扇叶转动时与外框发生擦碰，也不会因为间隙过大产生气流回流，降低风扇的实际工作效率。考虑到长期运行的可靠性，外框与中心电机安装位之间的支撑筋采用对称分布设计，保证结构强度的同时尽可能减少对气流的阻挡，支撑筋的截面做了流线型处理，降低气流经过支撑筋时产生的风阻与噪音。

在功能特性上，这款排气扇采用直驱式结构，电机直接与扇叶连接，没有额外的传动部件，运行过程中的机械损耗更低，故障率也更小，长期连续运行的稳定性更有保障。实际使用时可以根据舱内的温度控制需求，搭配温控开关实现转速自动调节，当舱内温度较低时降低转速减少能耗与噪音，温度升高时提升转速加大排风量，实现散热效果与能耗、噪音的平衡。安装方式上既可以采用向外排风的安装方式，也可以反向安装作为进风部件使用，只需要调整安装方向就可以改变气流方向，适配不同的风道设计需求，不需要额外更换部件。

从结构细节来看，安装孔位周边做了局部加厚处理，避免多次拆装或者长期受振动影响导致孔位开裂，外框的表面做了哑光硬质处理，既可以提升塑料外框的抗老化能力，也避免表面反光影响设备内部的视觉检查。扇叶的动平衡精度按照通用工业风扇的标准做了调校，保证高速转动时不会产生明显的振动，避免长期振动传递到机柜结构上导致紧固件松动或者元器件接插件接触不良。整体结构没有复杂的异形部件，所有零部件都可以通过常规的注塑、冲压工艺批量生产，生产装配流程简单，后期维护时只需要拆下固定螺丝就可以清理扇叶上积聚的灰尘，不需要拆解整个风扇结构，日常维护成本很低。

在实际工程应用中，这类排气扇除了用于工业设备散热，也可以适配小型通风管道的排风、小型设备舱的空气循环等场景，只要安装尺寸匹配、风量风压满足设计需求，就可以直接替换同规格的现有产品，不需要对原有安装结构做改动。设计过程中也充分考虑了不同使用环境的适配性，整体结构没有易积灰的死角，外框与扇叶的材料选用耐温、抗老化的工程材质，在常规的设备工作温度范围内不会出现形变或者材质脆化的问题，可以满足长期连续运行的使用要求。
