步进电机U型金属板安装固定座结构

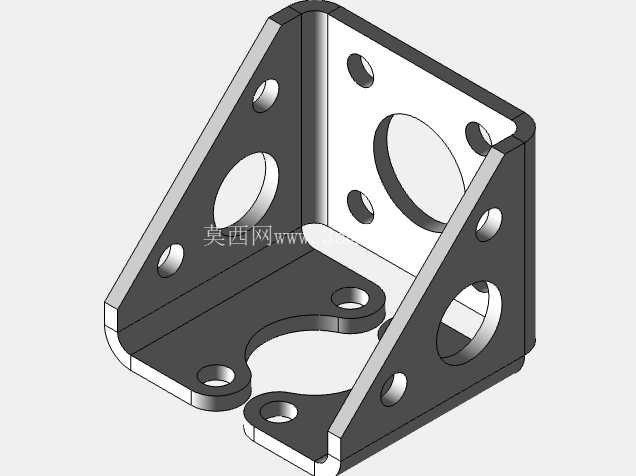

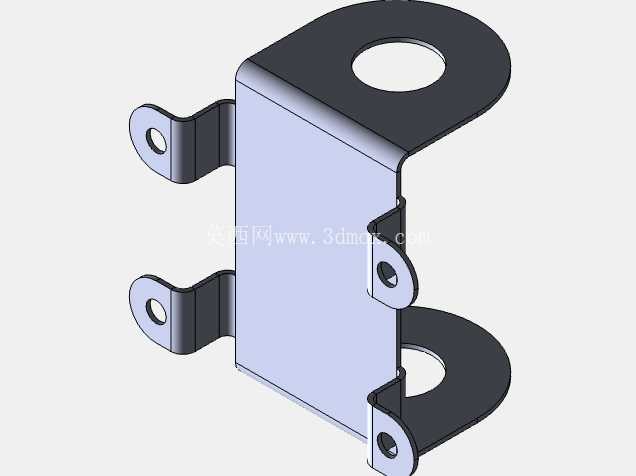

这款U型结构的安装座，是面向步进电机装配场景设计的钣金类固定构件，日常在小型自动化输送线、桌面级数控加工设备、3D打印运动模组、非标检测工位的动力单元布局中十分常见，核心作用是为步进电机提供稳定的安装基准，抵消电机启停瞬间的反向扭矩，避免动力输出端出现同轴度偏移，保障传动链路的运行精度。从结构设计逻辑来看，整体采用一体化金属板弯折成型工艺，没有额外的焊接拼接工序，三个互相垂直的安装面分别对应设备机架固定面、电机本体贴合面、加强支撑面，这种三角式的空间构型能在控制整体重量的前提下，大幅提升构件的抗扭、抗弯折刚度，相比平板式的直装支架，能减少电机高速运转时产生的共振传导，降低设备运行的异响概率。在安装边界的设计考量上，底部安装面开设的三个带沉台的通孔，适配行业内通用的M4/M5规格内六角固定螺栓，沉台深度刚好覆盖螺栓头厚度，安装后螺栓头不会突出安装面，避免与机架平面出现间隙导致安装倾斜；垂直于底部的电机安装面，中心开设的大尺寸通孔是为电机输出轴预留的避让空间，周围环绕的四个小孔对应42、57系列常规步进电机的端盖安装孔位，孔位公差控制在±0.1mm范围内，能保证电机安装后输出轴与传动部件的同轴度要求；侧面的三角形加强筋板与两个安装面弯折处做了R角过渡，避免钣金弯折处出现应力集中导致的开裂问题，筋板上开设的多个减重孔，在不削弱结构强度的前提下减少了材料用量，同时也能为电机尾部的散热提供空气流通的通道，避免电机长时间运行时热量在安装座封闭区域堆积。实际选型应用时，需要注意安装座的垂直面高度要匹配所选用步进电机的机身长度，保证电机尾部不会与底部安装面出现干涉，底部安装孔的孔距要对应机架上预设的安装槽位间距，如果是用于有往复运动的运动模组上，还可以在安装面与电机贴合处增加0.5mm厚度的橡胶减震垫，进一步抵消电机运转的微幅振动。这类钣金安装座的成型工艺适配常规的数控冲床下料、数控折弯机弯折加工，不需要开模即可完成小批量生产，对于非标自动化设备的快速迭代设计来说，能大幅缩短零部件的加工周期，降低项目的物料成本；在三维建模过程中，需要重点关注钣金弯折系数的设置，保证展开后的下料尺寸准确，弯折后各安装面的孔位位置偏差控制在合理范围内，同时要对所有锐边做倒角处理，避免装配过程中划伤操作人员，也防止线缆布设时被锐边割破绝缘层。从实际装配的容错性设计来看，部分安装孔采用了略大于螺栓直径的设计，允许安装时进行小范围的位置微调，方便操作人员对齐电机输出轴与联轴器、同步轮等传动部件的中心位置，降低装配时的对位难度；三个安装面的平面度公差控制在0.2mm以内，保证电机安装后不会出现偏斜，避免输出轴承受额外的径向力，延长电机轴承的使用寿命。在一些紧凑空间的设备布局中，这种三面式的安装结构还可以同时承担其他小型传感器、线槽的固定载体，不需要额外在机架上焊接固定支架，进一步压缩设备内部的空间占用，提升整体结构的集成度。
