小型台式曲柄冲压机构教学演示装置

这套台式曲柄冲压执行机构，最初的设计定位是面向职业院校金工实训、机械原理课程的具象化教学演示载体，同时也可作为小型手工打样工位的轻载冲裁执行单元使用，适配厚度0.2mm以内的薄铜片、铝箔、纸质垫片等小尺寸零件的冲裁、压印作业，常见于电子接插件小批量打样、教学实验中的机构运动验证场景。

从功能实现逻辑来看，整套机构以曲柄滑块作为核心运动转换单元，侧置的带轮作为动力输入接口，可外接微型调速电机或者手动摇柄实现动力输入，将旋转运动转化为冲头的竖直往复直线运动，冲头导向段采用一体式铸钢导向套结构，配合研磨加工的滑动接触面，将冲头下行过程中的径向偏摆量控制在0.02mm以内，避免冲裁过程中出现啃模、毛刺超差的问题。冲头的行程固定为25mm，闭合高度可通过顶部的调节螺栓进行微调，调节范围在0-10mm之间，能够适配不同厚度的简易冲模安装需求。

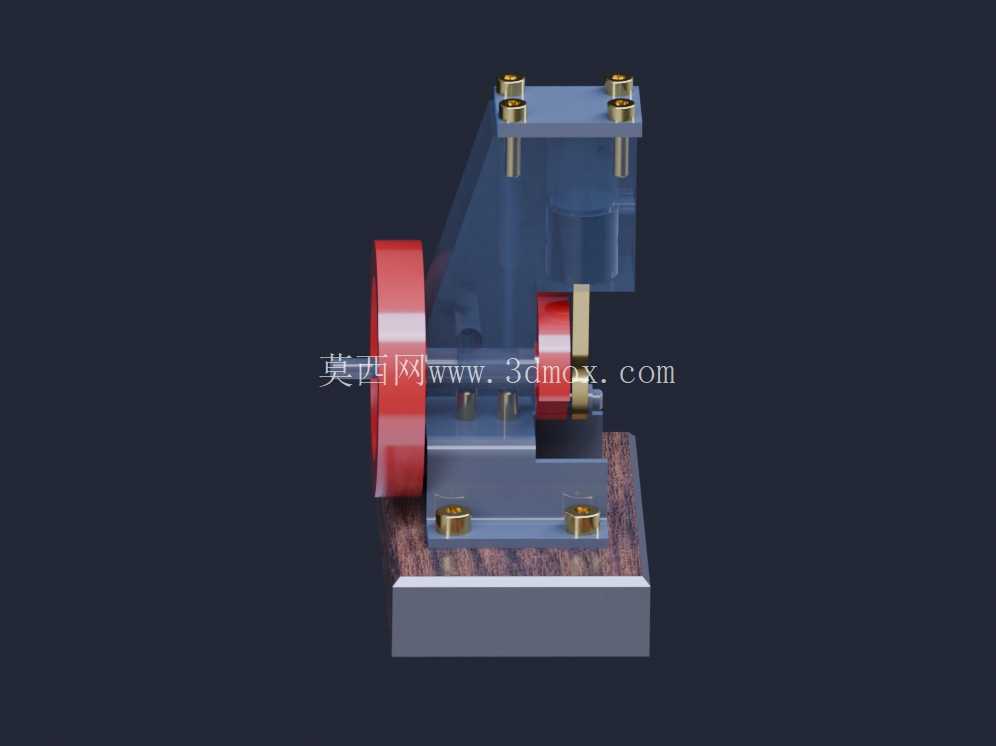

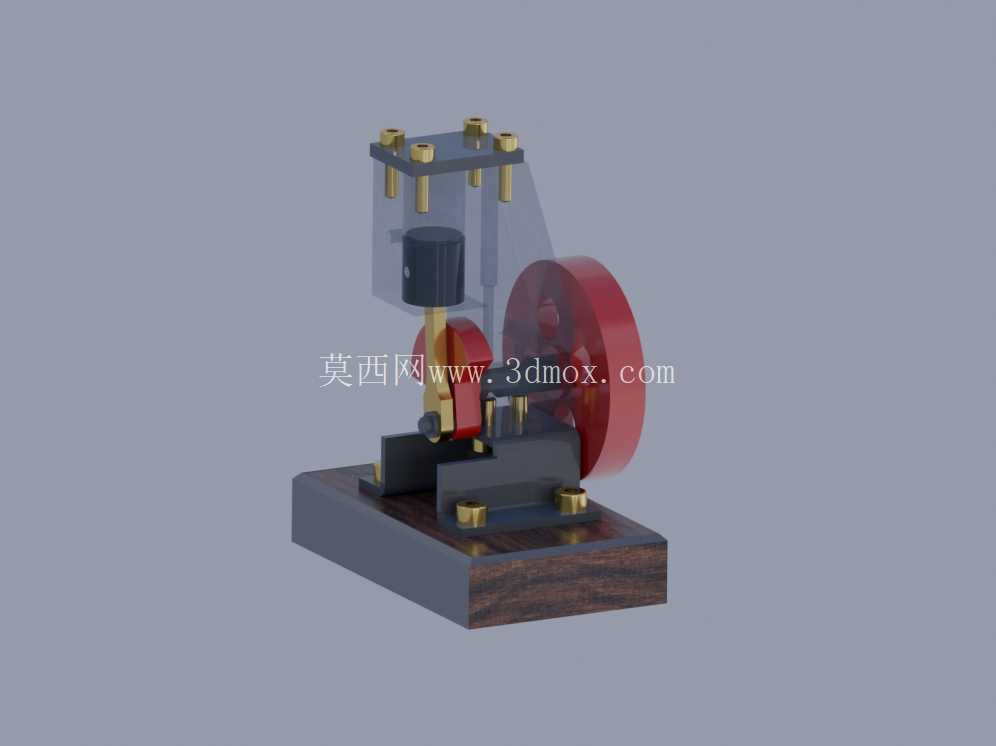

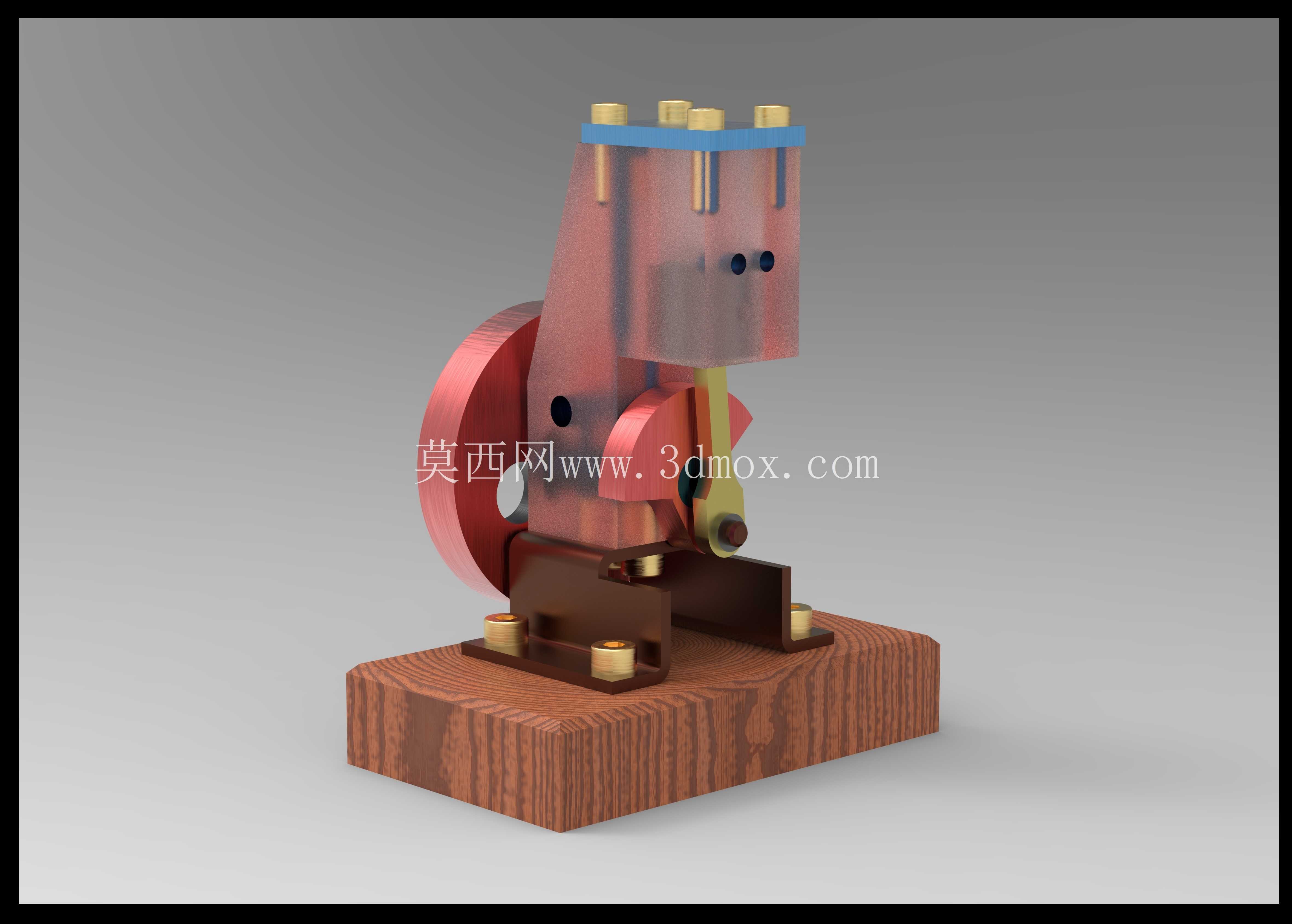

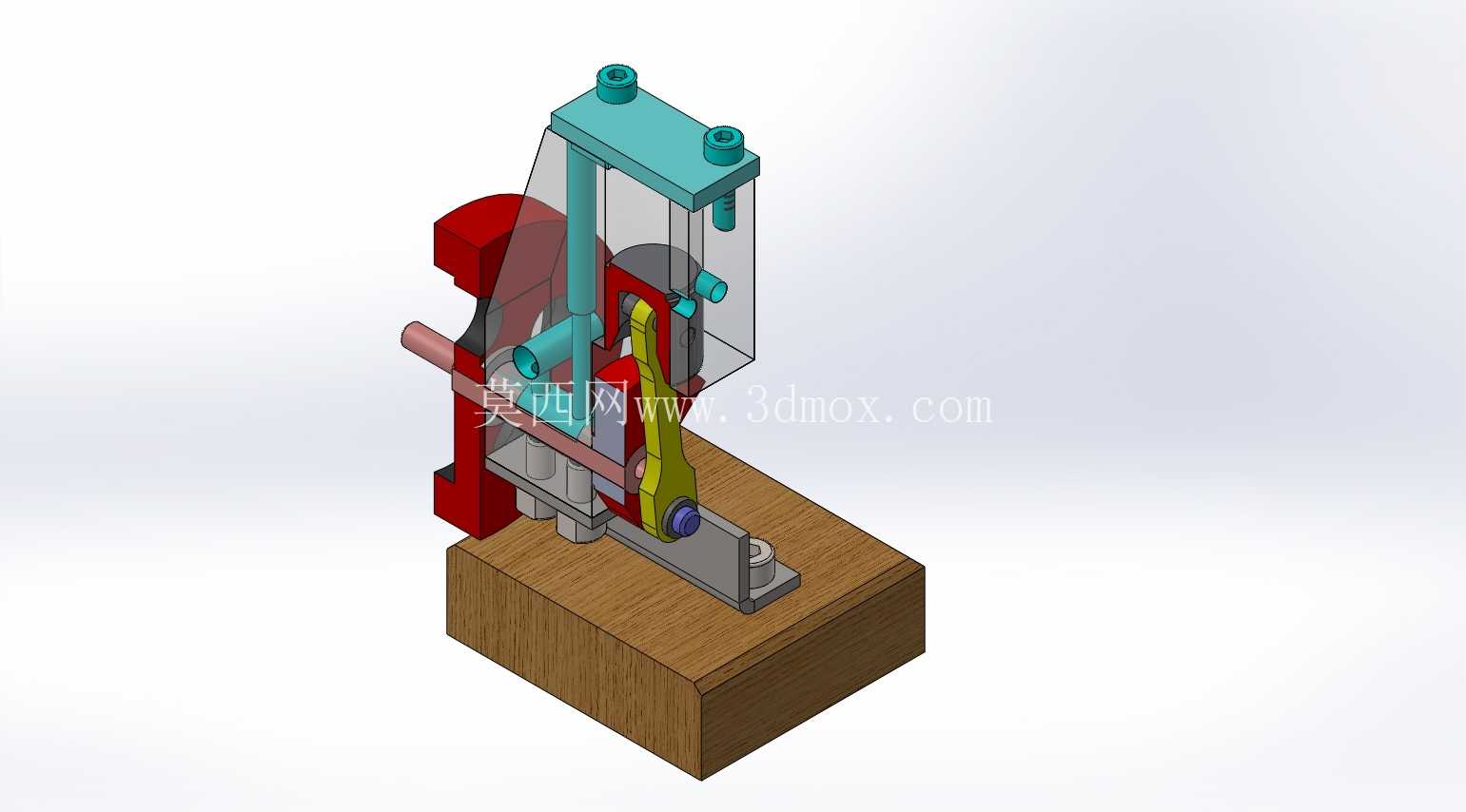

设计过程中优先考虑了机构运动的可视化效果，上半部分的机身壳体采用半透明工程塑料材质制作，能够直接观察到内部曲柄、连杆、滑块的联动过程，让学习者可以直观理解曲柄转角与滑块位移、运动速度之间的对应关系，无需拆解设备就能掌握压力机的核心运动原理。底部的安装基座采用仿木纹硬质工程材质，整体重心落在基座中心区域，四个安装脚位预留了M4规格的固定螺孔，可直接固定在实训工作台或者桌面支架上，安装边界尺寸控制在长120mm、宽80mm、高150mm范围内，占用桌面空间极小，适合多台设备同时布置在实训教室中供学员分组操作。

各零部件的装配配合经过反复校验，连杆与曲柄、滑块的连接部位采用铜质衬套作为滑动摩擦副，长时间往复运动也不会出现过度磨损导致的间隙过大问题，飞轮与曲柄轴采用过盈配合加平键定位的连接方式，能够储存部分旋转动能，让冲头接触工件的瞬间运动更平稳，避免因手动输入动力转速不均导致的冲裁力不足问题。顶部的压块通过四个均匀布置的紧固螺栓与机身主体连接，既可以对冲头导向段起到轴向定位作用，拆解后也能快速更换不同规格的冲头部件，拓展机构的演示功能。

在实际教学应用场景中，这套装置可以配合不同的简易冲模附件，完成冲裁、弯曲、浅拉伸等典型冲压工序的动作演示，学员可以通过手动转动侧置带轮，缓慢观察整个冲压循环的各个阶段：包括冲头下行接触工件、冲裁力加载、工件分离、冲头回程的完整过程，结合曲柄转角刻度标识，还可以完成机构运动参数的测量实验，相比纯理论的课本讲解，具象化的实物模型能够大幅降低机械原理类课程的理解门槛。而在小型打样场景中，这套机构搭配手动动力输入时，能够提供最大约500N的冲裁力，足够应对小尺寸薄料零件的单件加工需求，无需启动大型冲压设备，减少小批量打样过程中的设备能耗与准备时间。

整套机构的所有外露零部件都做了圆角钝化处理，不存在尖锐的凸出结构，教学使用过程中可以避免学员操作时被划伤，运动部件的外侧预留了安全防护的安装位，可根据使用需求加装透明防护罩，进一步提升操作安全性。各连接部位的紧固件都采用标准公制规格，日常维护更换配件时无需定制特殊零件，通用标准件即可完成替换，降低长期使用的维护成本。
