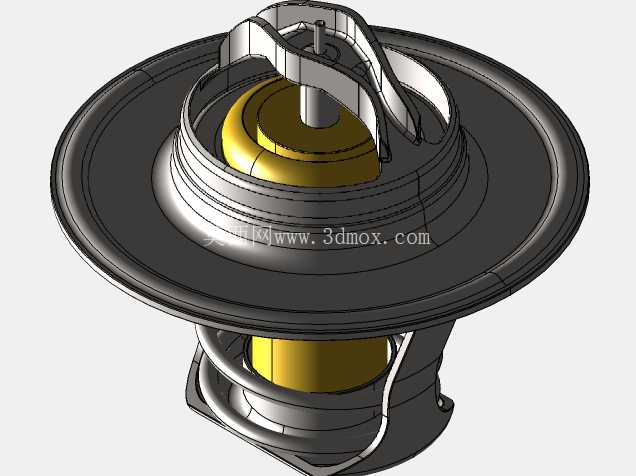

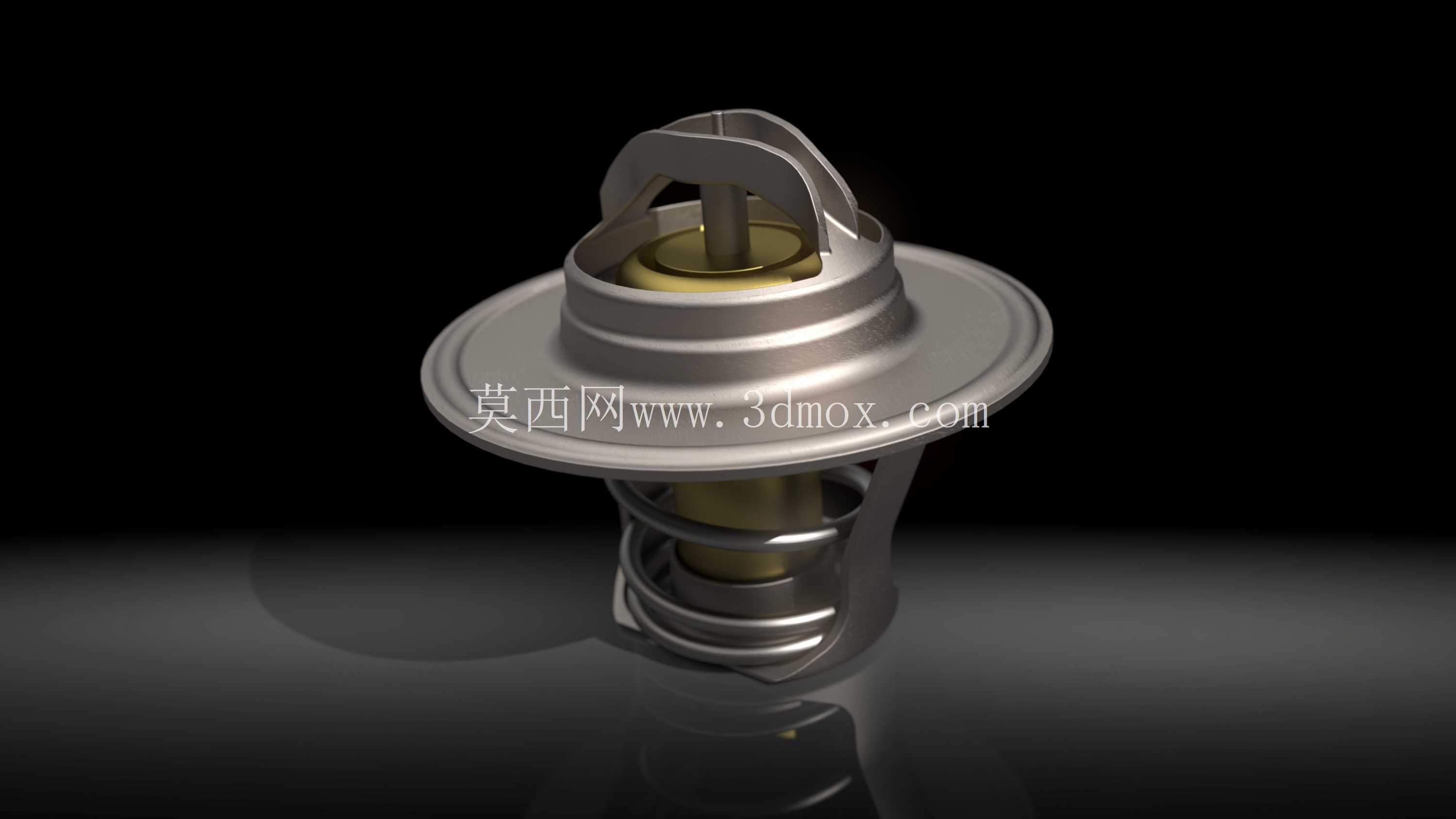

大众VAG车系蜡式冷却恒温器结构

　　其核心功能是根据冷却液温度自动切换循环路径：当发动机冷启动时，冷却液温度低于开启阈值，恒温器主阀门处于关闭状态，冷却液仅在发动机缸体、缸盖内部的小循环回路流动，不经过散热器，快速提升机体温度，减少冷态磨损，同时加快驾驶舱暖风系统的升温速度；当冷却液温度达到设定开启值后，感温体内的石蜡受热膨胀，推动中心推杆克服弹簧预紧力，逐步打开主阀门，关闭小循环旁通通道，冷却液经散热器完成大循环散热，将发动机工作温度稳定在最佳区间，避免过热爆震、机油性能衰减等问题。从设计思路层面拆解，该结构采用成熟的蜡式感温方案，相比电子节温器结构更简单、可靠性更高，对使用环境的耐受能力更强，适配民用车型的低成本、高可靠性需求。在乘用车动力冷却回路的设计选型中，恒温器是决定发动机暖机速率、运行工况温度稳定性的核心控制元件，本次呈现的结构为大众汽车集团VAG平台车型配套的蜡式恒温器，这类结构广泛搭载于小排量自然吸气及涡轮增压动力单元，是冷却系统大小循环切换的执行部件。从实际装车场景来看，该恒温器安装在发动机缸盖出水端的节温器座内，前端法兰面与缸盖出水腔密封贴合，外围的密封胶圈承担冷却回路的压力密封作用，避免高温冷却液泄漏；上部的吊耳结构用于安装时的定位卡接，匹配节温器座内部的限位卡槽，防止工作过程中受冷却液冲击出现偏转移位。

　　整体结构分为几个核心部分：上部的冲压金属吊耳与阀座采用一体冲压成型，材质为耐锈蚀的镀锌钢板，承担安装定位与阀门行程限位作用；中间的法兰盘为冲压成型的金属圆盘，边缘加工有密封胶圈的安装槽，法兰面的平面度控制在0.1mm以内，保证与安装座贴合时的密封性能；下部的感温体为铜质壳体，内部填充精制石蜡与导热介质，铜材质的高导热性可以快速感知冷却液温度变化，减少温度响应滞后；锥形的主阀门与阀座配合面经过精磨处理，关闭状态下的密封泄漏量控制在工程允许范围内，避免冷机时冷却液串入大循环延长暖机时间；外围的圆柱螺旋弹簧采用优质弹簧钢绕制，经过回火处理消除内应力，弹簧刚度经过精准匹配，既保证阀门关闭时的预紧密封力，又不会在阀门开启时产生过大的阻力，导致阀门开启行程不足、冷却流量不够。

　　从安装边界尺寸来看，该恒温器的法兰外径适配主流VAG车型的节温器座安装腔，整体轴向高度控制在安装腔的深度范围内，中心推杆的行程匹配阀门全开时的流量需求，安装时无需额外调整，直接放入安装座后紧固节温器盖即可完成装配，维修替换的便利性较高。在实际工程应用中，这类恒温器的开启温度、全开温度、阀门升程都是核心设计参数，需要与发动机的散热需求、散热器的散热能力、水泵的流量特性做匹配标定，避免出现开启过早导致暖机过慢、开启过晚导致发动机过热的问题。结构设计上，弹簧的布置位置在阀门下部，浸在冷却液中，工作过程中弹簧的伸缩不会与周边结构产生卡滞，感温体的感应端直接朝向冷却液来流方向，可以第一时间感知冷却液的真实温度，避免出现温度感知滞后导致的控制偏差。另外，金属部件的表面都做了防锈处理，适应冷却液长期浸泡的腐蚀环境，密封胶圈采用耐温耐老化的橡胶材质，在-40℃到120℃的工作温度区间内都能保持良好的弹性与密封性能，不会因为长期冷热交变出现硬化、开裂导致泄漏。

　　对于三维建模从业者而言，这类结构的建模重点在于弹簧的螺旋参数匹配、阀门锥面的配合角度、法兰盘密封槽的尺寸精度，以及各个部件之间的装配间隙控制，需要还原实际工作状态下的部件相对位置，既要体现装配完成后的闭合状态，也要能通过参数调整模拟阀门开启时的行程变化，为后续的冷却系统流场仿真、结构强度校核提供准确的数模基础。在做结构选型参考时，这类蜡式恒温器的结构方案也可以迁移到其他需要温度控制流体通断的小型回路中，通过调整感温蜡的配方、弹簧刚度、阀门通径，就可以适配不同的温度阈值、流量需求的应用场景，是一种经过长期市场验证的可靠温度控制结构。
