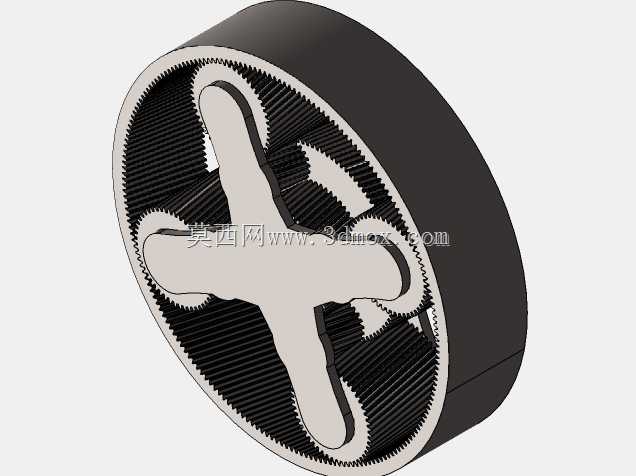

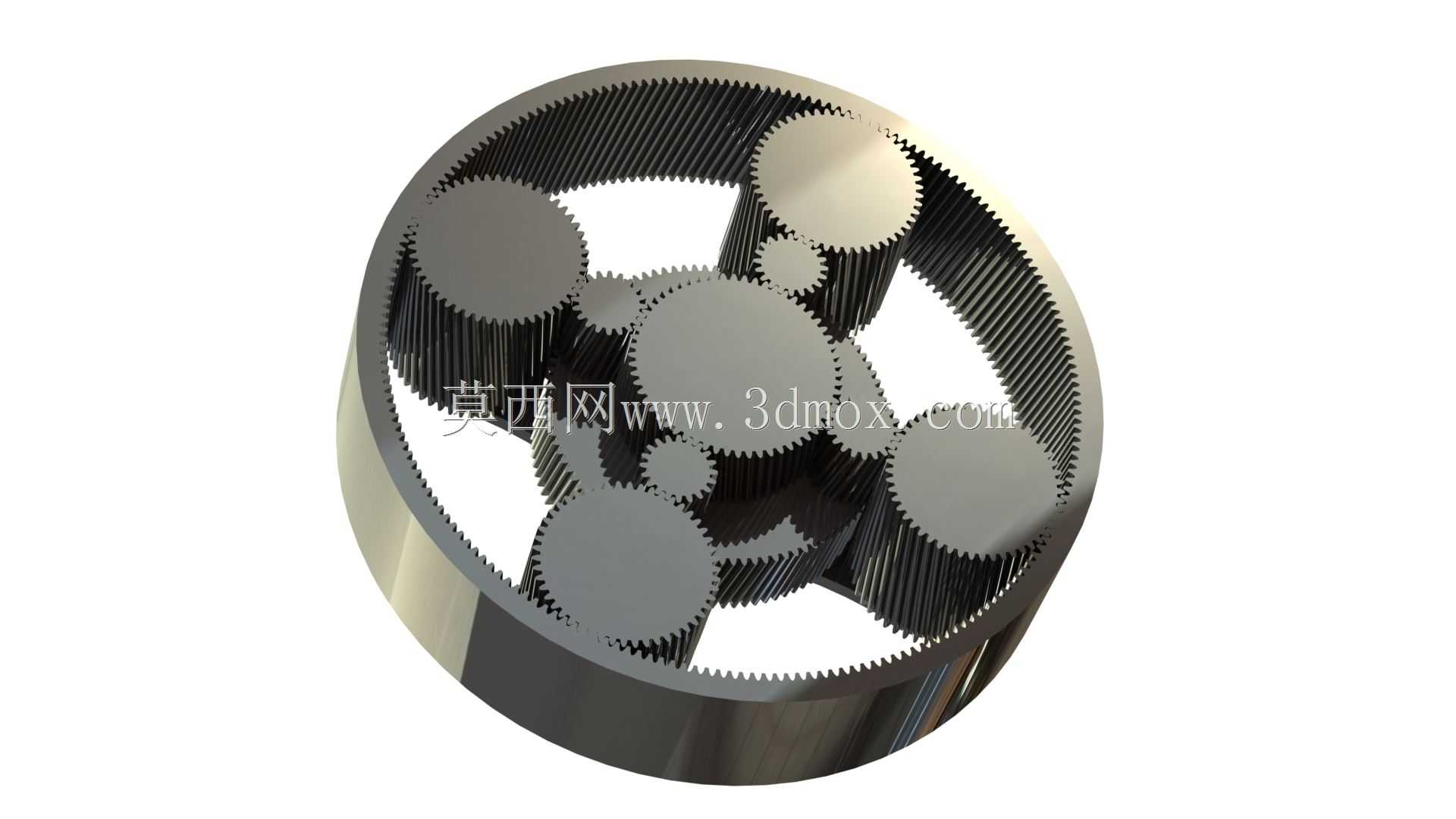

斜齿行星齿轮组传动结构三维数模

　　这套斜齿行星齿轮组的结构设计，核心围绕大传动比工况下的载荷均布需求展开，区别于常规直齿行星结构，斜齿啮合的重合度更高，单齿啮合过程中是渐进式接触切入，能有效降低传动过程中的冲击载荷与啮合噪音，在乘用车自动变速器、工业伺服减速机、工程机械行走驱动这类对传动平稳性要求较高的场景中适配性极强。从结构组成来看，整套组件包含内齿圈、多组行星轮、太阳轮以及预留的行星架安装接口，内齿圈采用整体式环形结构，内齿加工精度预留了磨齿工序的工艺余量，齿向修形参数在建模阶段就做了对应设置，避免重载工况下轮齿偏载导致的点蚀失效。行星轮沿太阳轮周向均布，常规布置为3-4个，建模时严格按照行星轮系的装配约束条件做了干涉检查，每个行星轮同时与太阳轮、

　　内齿圈保持正确啮合侧隙，侧隙值控制在0.02-0.05mm区间，既保证传动过程无卡滞，也不会因为侧隙过大导致正反转切换时的回程误差超标。设计过程中优先考虑了安装边界的适配性，内齿圈的外圆柱面预留了与壳体配合的定位台阶，台阶处的同轴度公差在建模时做了基准标注，太阳轮的输入端设置了花键连接接口，可直接与驱动电机的输出轴对接，行星架的输出端也预留了法兰连接孔位，孔位的位置度公差按照GB/T 1184的K级精度设置，能适配多数通用减速机的输出连接尺寸。在实际应用场景中，这套结构可作为核心传动单元嵌入到多级行星减速机中，当固定内齿圈、太阳轮作为输入、行星架作为输出时，能实现大减速比的动力传递，单级传动比可做到3-10区间，

　　传动效率能维持在96%以上；如果固定行星架，太阳轮输入、内齿圈输出，则可作为增速结构使用，适配小型风力发电机组的动力输入端增速需求。建模阶段对每个轮齿的齿廓曲线做了精确生成，采用渐开线齿形参数，压力角设置为20度，斜齿螺旋角设置为18度，这个螺旋角参数是平衡轴向力与传动平稳性后的折中选择，既保证足够的啮合重合度，也不会让轴承承受过大的轴向载荷，降低配套轴承的选型成本。结构上还预留了润滑通道的设计空间，在内齿圈的侧壁可开设油孔，行星轮的支撑销轴内部可加工通油孔，保证啮合部位与行星轮轴承在高速运转时能得到充分润滑，避免干摩擦导致的轮齿胶合失效。针对不同工况的载荷需求，建模时还做了参数化关联，只需要调整模数、齿宽、

　　行星轮数量这几个核心参数，就能快速衍生出适配不同扭矩等级的系列化结构，比如小扭矩场景可采用3个行星轮、窄齿宽设计，大扭矩重载场景可增加到4个行星轮、加宽齿宽，同时调整齿根圆角参数，提升轮齿的弯曲疲劳强度。整套结构的外形轮廓为规则圆柱形，最大外径根据适配的壳体尺寸做了边界约束，安装时不需要额外做复杂的避让设计，轴向尺寸紧凑，相比同功率等级的定轴轮系传动结构，轴向长度能缩短40%左右，非常适合安装空间受限的设备场景，比如工业机器人关节驱动、新能源汽车的电驱总成集成、AGV小车的行走驱动单元这类对体积重量有严格限制的应用场合。在装配验证层面，建模时完全按照实际装配顺序做了层级约束，先将行星轮通过销轴装配到行星架上，再装入内齿圈与太阳轮啮合，所有运动副都添加了正确的约束关系，可直接导入运动仿真软件做传动比验证、载荷分布仿真，不需要额外调整装配关系，能大幅缩短后续的工程分析周期。
