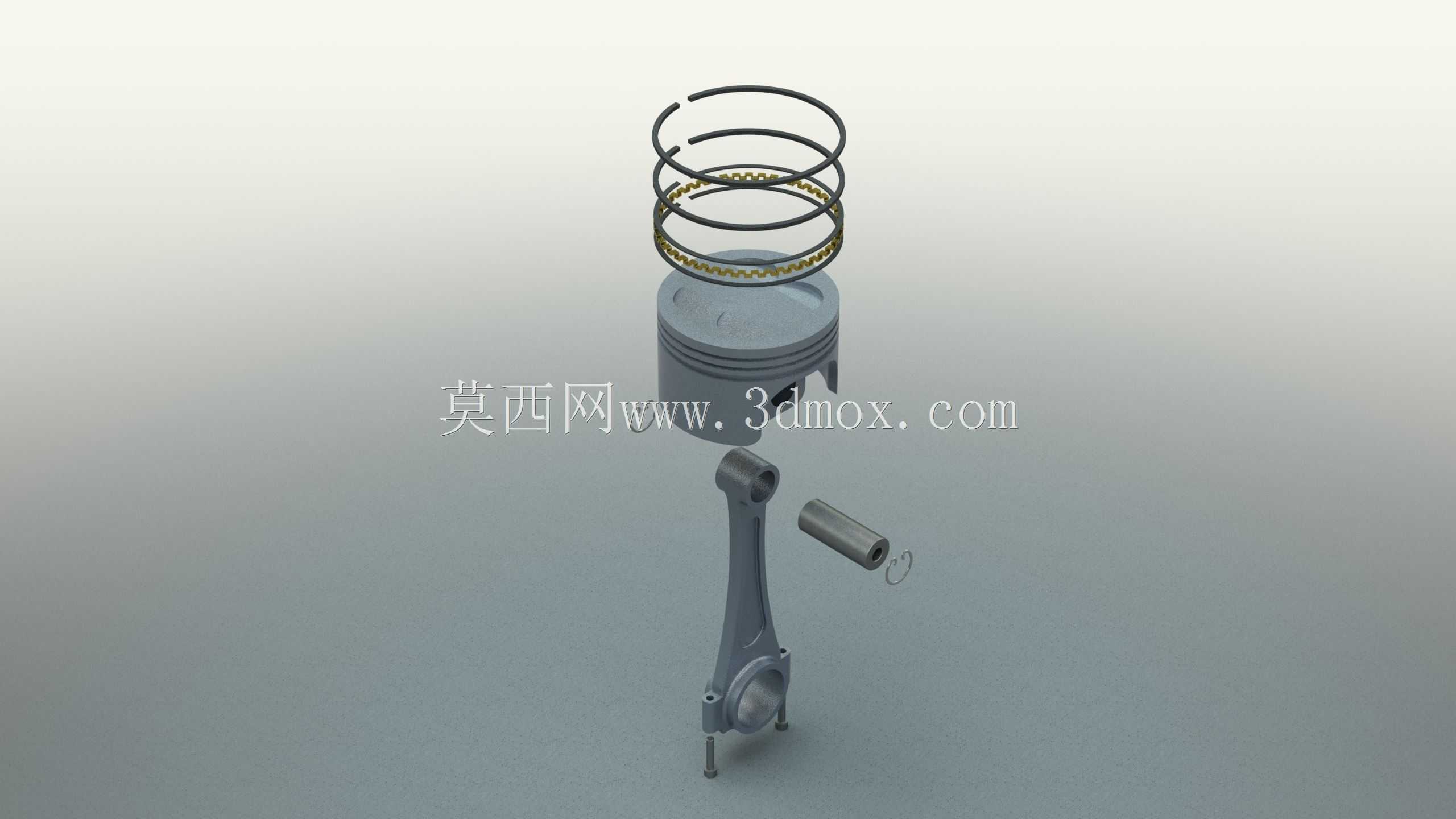

内燃机活塞连杆组爆炸视图结构展示

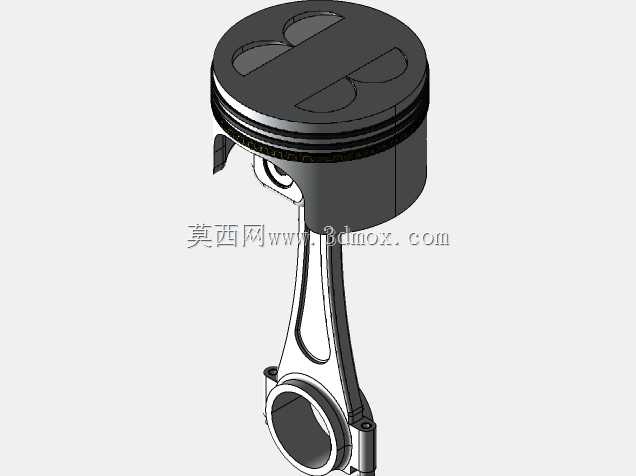

　　这套活塞连杆组三维结构，完整呈现了内燃机核心运动组件的装配关系，爆炸视图的呈现形式能让结构设计人员快速理清各零件的配合逻辑，不用反复拆解实体样机就能梳理装配顺序。在实际内燃机运行场景中，这套组件承担着将燃烧室燃气爆发压力转化为曲轴旋转扭矩的核心作用，是往复式动力设备里工况最严苛的运动部件之一，广泛适配小排量通用汽油机、摩托车发动机以及小型农用动力机械的动力输出端。

　　从功能特性来看，活塞头部预留了三道环槽，分别对应两道气环与一道油环的安装位置，气环的核心作用是密封燃烧室高压燃气，避免做功行程的燃气下窜到曲轴箱造成功率损失，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室形成积碳。活塞裙部的型线设计考虑了热态膨胀余量，冷态下的椭圆结构能保证发动机达到工作温度后，裙部与气缸壁保持均匀的配合间隙，避免出现拉缸或者敲缸的异常工况。连杆部分采用了工字形截面结构，在保证足够抗弯、抗扭强度的前提下尽可能降低往复运动质量，减小曲轴运转过程中的惯性载荷，连杆大小端的衬套与轴瓦安装位都预留了标准配合公差，能直接适配常规量产的轴瓦与衬套配件。

　　设计过程中首先锚定了组件的安装边界：活塞外径与对应气缸内径保持基孔制间隙配合，配合间隙控制在0.02-0.04mm区间，适配缸径范围在70-75mm的通用内燃机气缸；活塞销孔的同轴度公差控制在0.005mm以内，保证活塞销装配后不会出现偏磨；连杆大端的剖分面采用平切口结构，适配直径40mm以内的曲轴连杆轴颈，小端活塞销孔内径匹配14mm标准活塞销，能直接和市面上多数同规格通用内燃机配件通用。爆炸视图里单独拆分出的活塞销卡环，安装在活塞销孔两端的卡环槽内，能限制活塞销的轴向窜动，避免销子脱出刮伤气缸壁；拆分展示的三道活塞环各自带有不同的切口结构，第一道气环采用 barrel 面设计降低磨合阻力，第二道气环带有扭曲切口增强刮油密封效果，油环带径向回油孔能将刮下的机油导回曲轴箱。

　　在实际选型参考过程中，设计人员可以直接通过这个模型核对各零件的装配干涉情况，比如活塞在上止点位置时，活塞头部和气缸盖燃烧室的余隙高度是否符合设计要求，连杆摆动到最大角度时会不会和气缸套下部发生干涉，活塞环开口间隙在热态下的膨胀余量是否足够。这套结构的尺寸设计完全遵循通用内燃机的成熟设计规范，没有采用特殊的非标结构，所有配合面的尺寸公差、形位公差都参考了量产内燃机的工艺标准，不管是做教学演示用的结构拆解展示，还是做小型内燃机改型设计的基础参考，都能直接提取各零件的尺寸参数做二次调整，不用从零开始搭建基础结构。另外模型里呈现的连杆螺栓安装位，深度和螺纹规格都匹配标准的高强度连杆螺栓，能满足内燃机最高6000转每分钟的运转强度要求，不会出现连杆螺栓断裂的失效风险。
