2500升立式夹套搅拌罐体结构设计

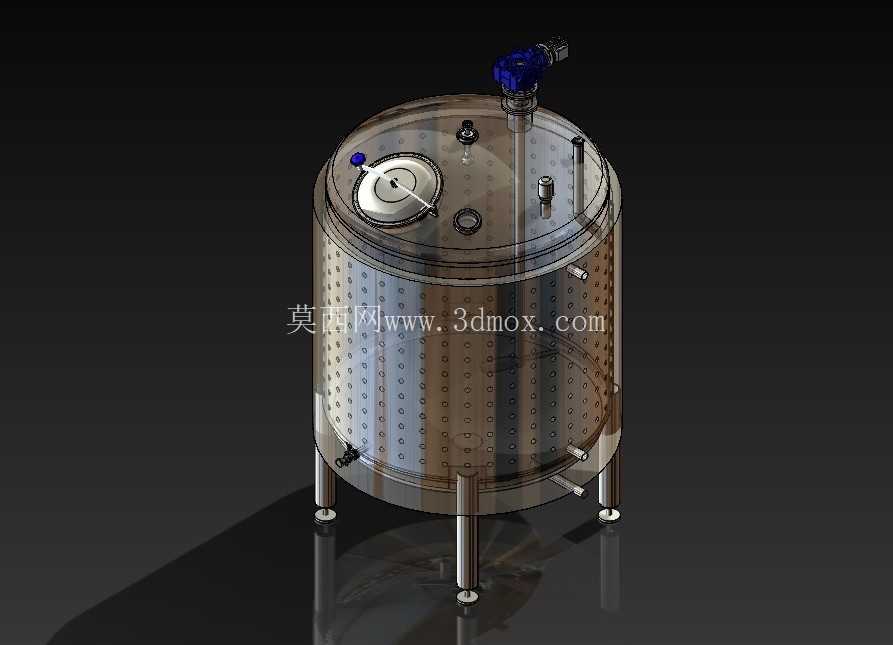

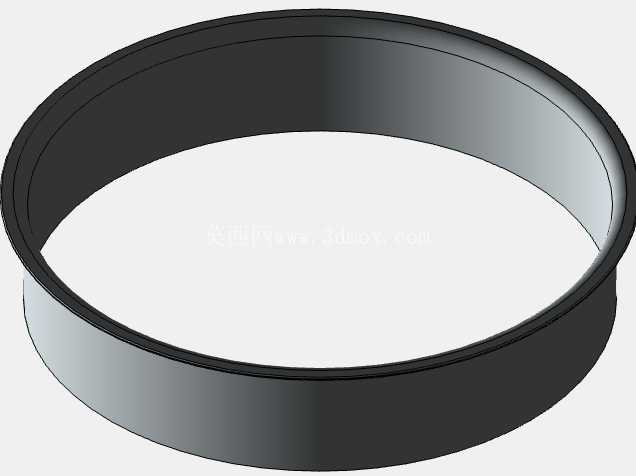

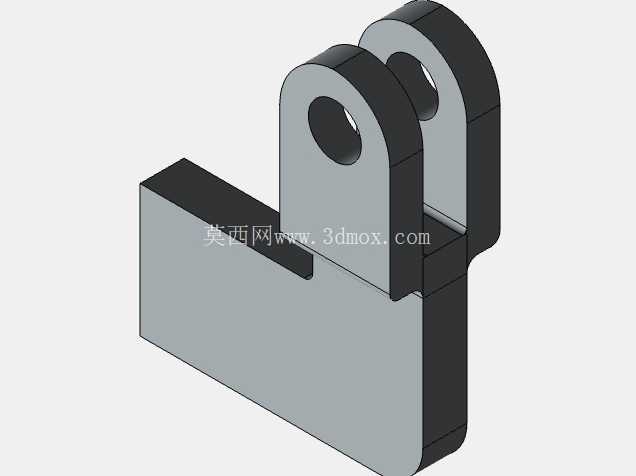

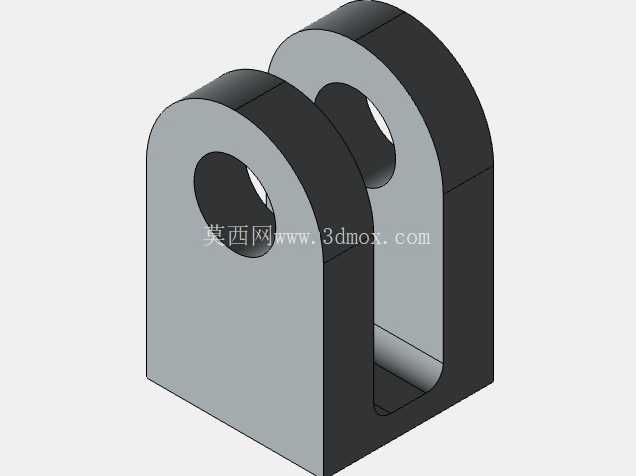

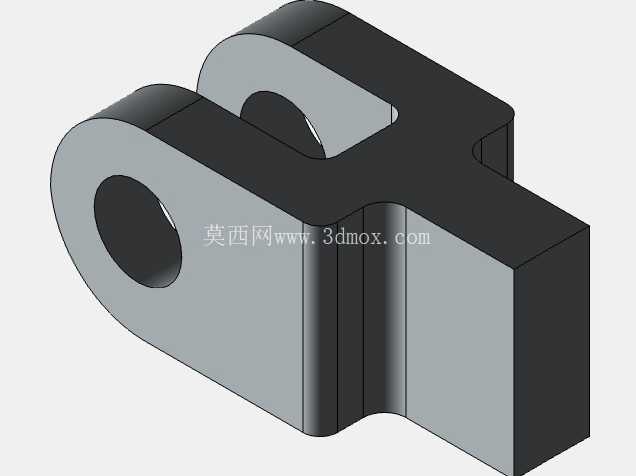

在食品饮料、精细化工、日化制剂等批量生产场景中，大容量搅拌罐体是物料混合、温控反应、均质调配环节的核心承载设备，这款2500升规格的立式搅拌罐，正是针对中等批量连续生产工况设计的工艺装备。从结构布局来看，罐体采用立式圆筒形设计，底部搭配三个可调式支脚作为支撑结构，支脚底部设置防滑调平垫铁，安装时可根据车间地面平整度调整支脚高度，保证罐体整体垂直度偏差控制在允许范围内，避免搅拌轴运行时出现偏磨、晃动问题。罐体侧壁设置整体式夹套层，夹套与内筒之间预留介质流通空间，可通入蒸汽、冷却水或者导热油，实现对罐内物料的加热、保温或者冷却控温，夹套层外侧分布有密集的冲压强化点，既可以提升夹套的承压能力，避免夹套在介质压力作用下出现鼓胀变形，也能打乱夹套内介质的流动状态，减少换热死区，提升整体换热效率。

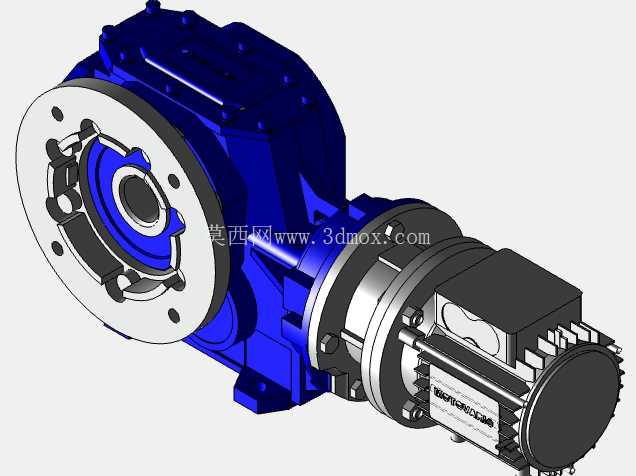

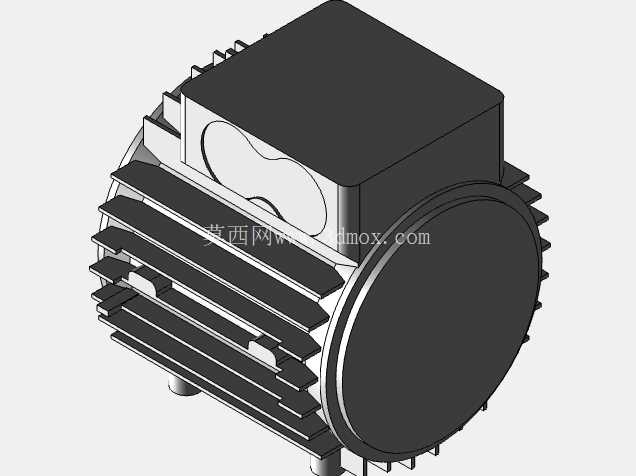

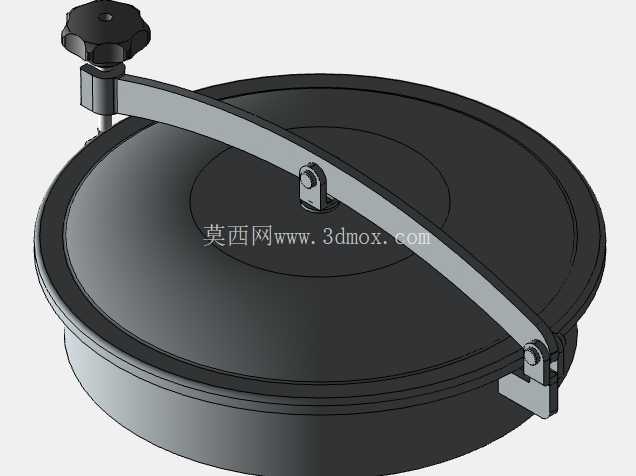

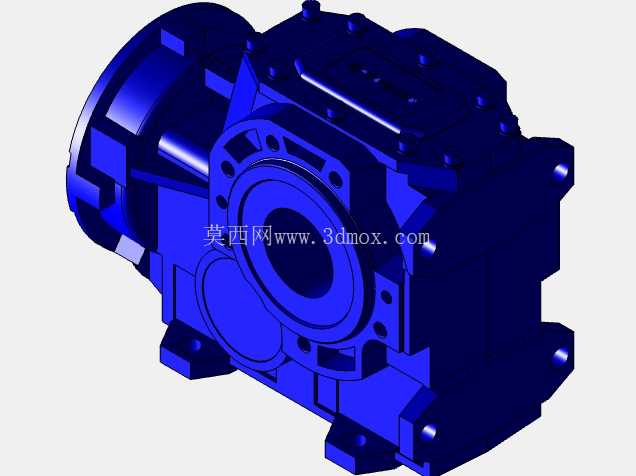

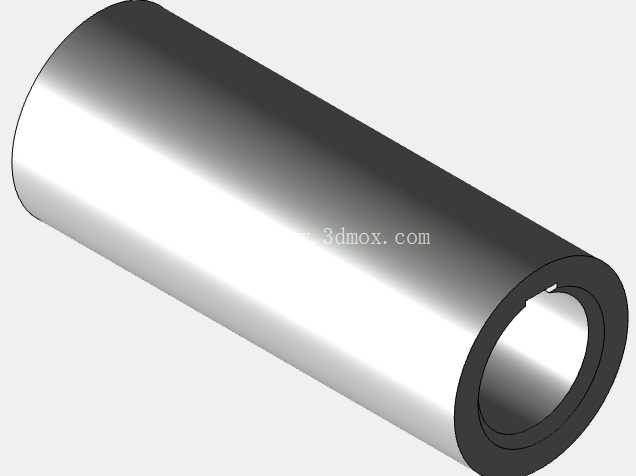

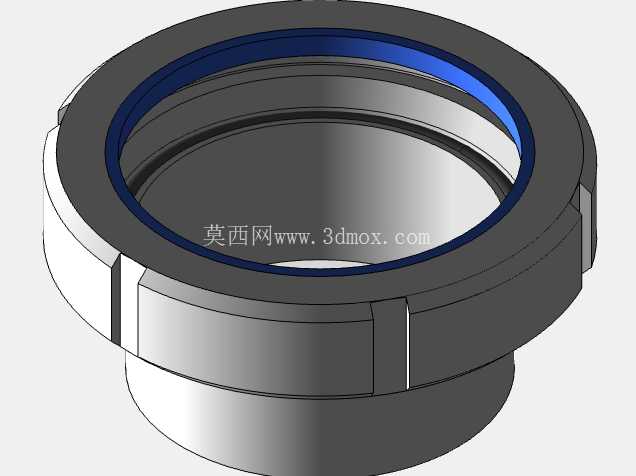

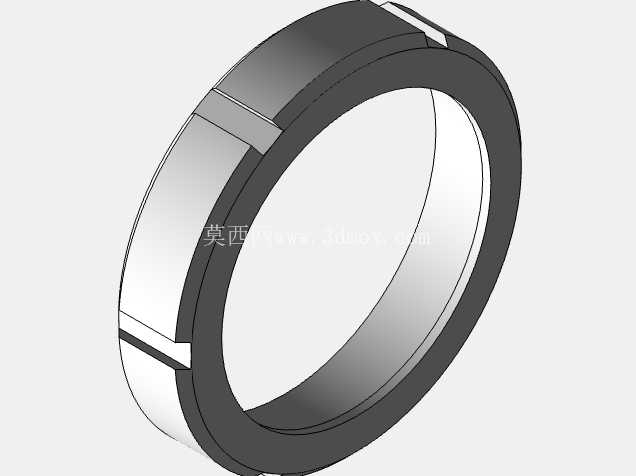

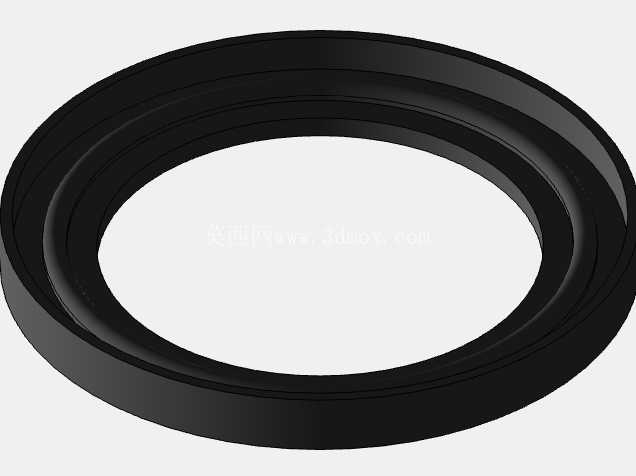

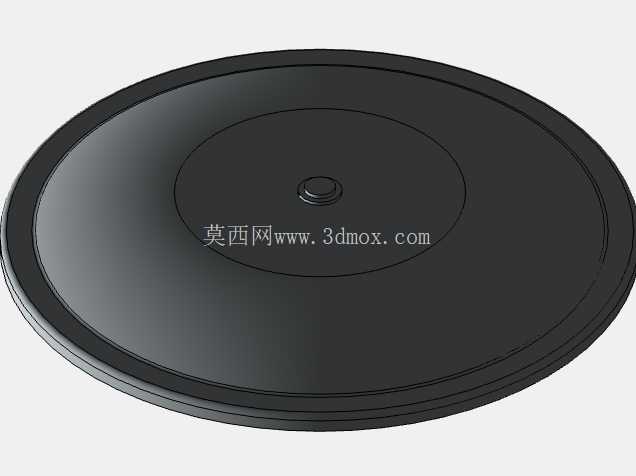

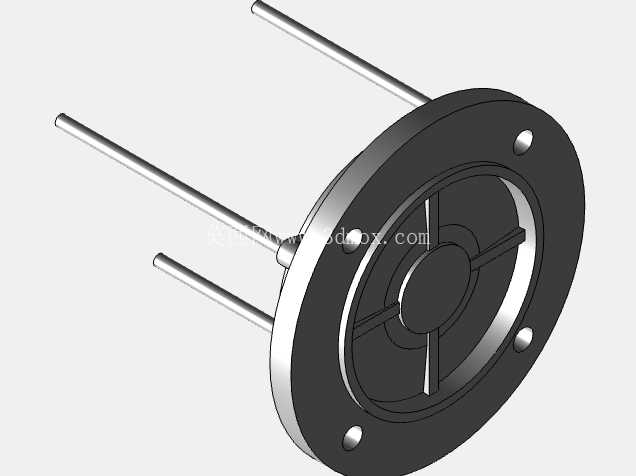

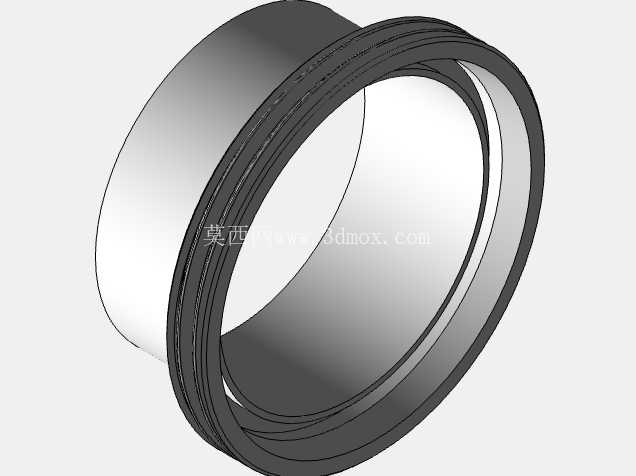

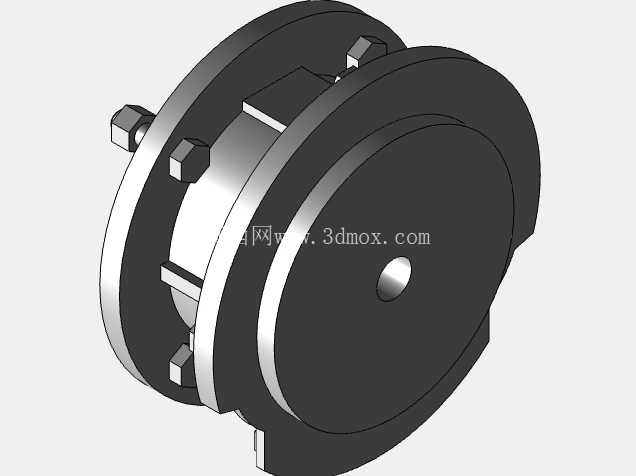

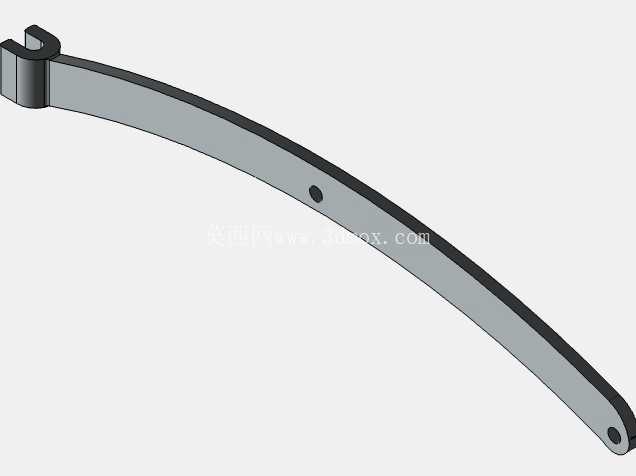

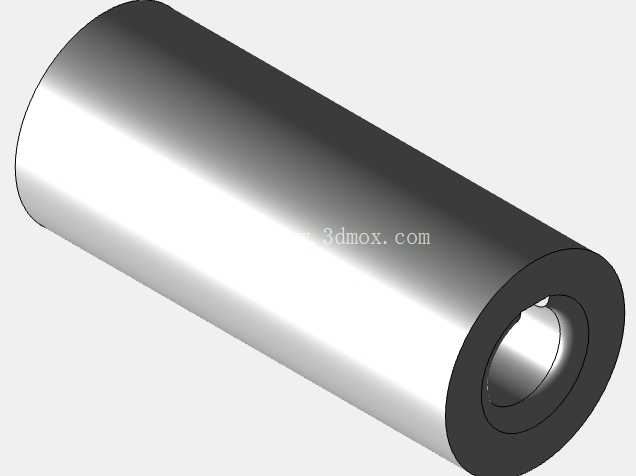

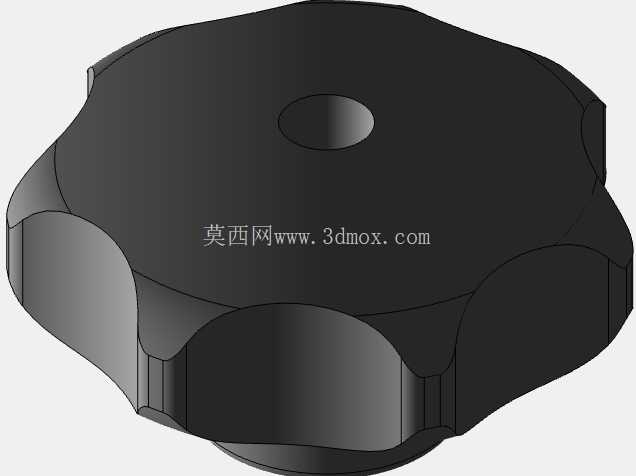

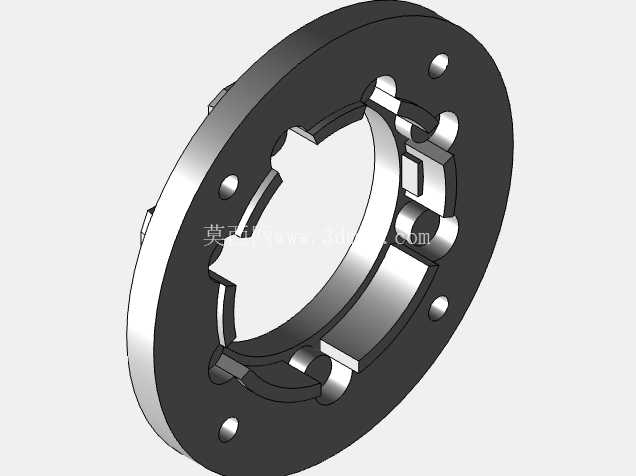

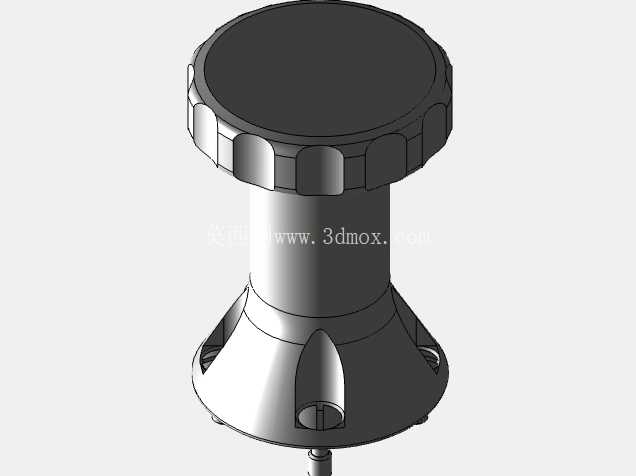

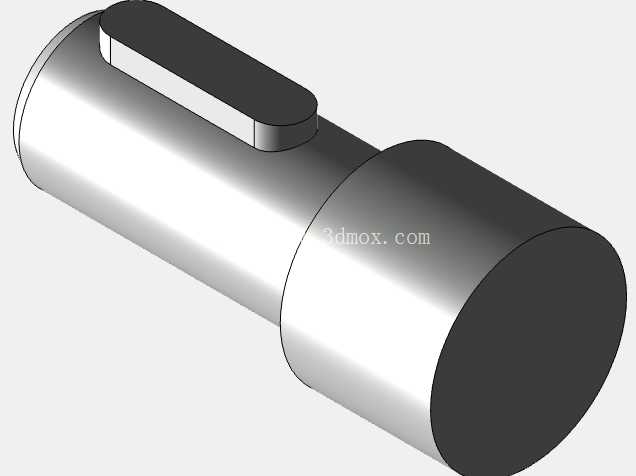

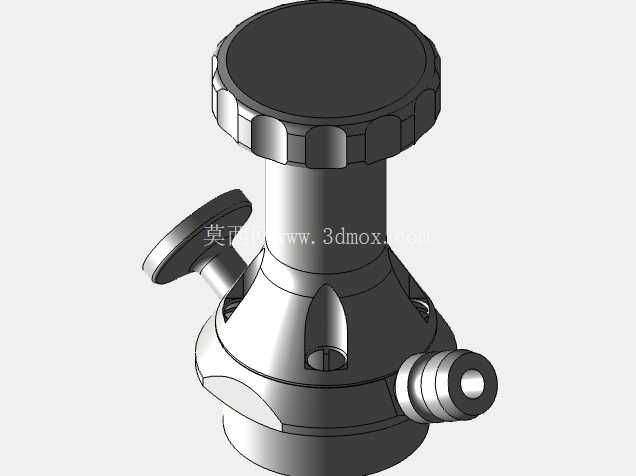

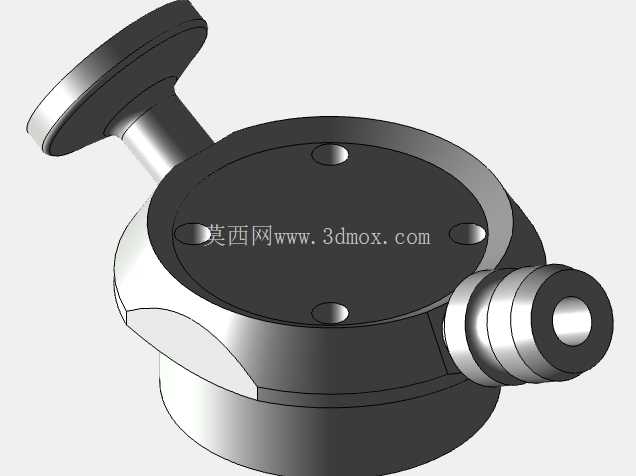

罐顶部分的布局充分考虑了日常操作与维护需求，中心位置安装搅拌驱动装置的连接法兰，可适配不同功率的减速电机与搅拌桨组合，根据物料粘度特性选择桨式、锚式或者涡轮式搅拌结构；罐顶一侧设置带快开结构的人孔，人孔配备带观察视镜的密封盖，日常生产时可通过视镜观察罐内物料混合状态，检修时可快速打开人孔进入罐体内部清理、维护；罐顶还分布有多个工艺接管口，分别可用于进料、排气、测温测压元件安装、清洗球布置，不同管口的高度与方位经过排布优化，避免管路安装时出现干涉，同时满足工艺管线的走向要求。罐体侧壁中下部设置出料接口，接口位置贴近罐底弧形过渡区，可最大限度减少罐内物料残留，降低物料换批时的清理工作量。

设计过程中首先根据额定容积确定内筒的直径与高度比例，2500升的有效容积下，筒身直径与直筒段高度采用接近1:1.2的比例，既可以保证搅拌桨的作用范围覆盖大部分物料区域，避免罐壁附近出现物料混合死角，也能控制罐体整体高度，降低车间层高要求，同时方便罐顶操作部件的日常检修。夹套层的间隙尺寸根据换热介质的流速要求计算确定，保证介质在夹套内的流动处于湍流状态，提升换热效率的同时，避免介质中杂质在夹套内沉积堵塞。支脚的分布采用120度均布设计，每个支脚的承载能力经过校核，可承受满载物料时的总重量，同时考虑搅拌运行时的动载荷影响，保证设备运行时的稳定性。

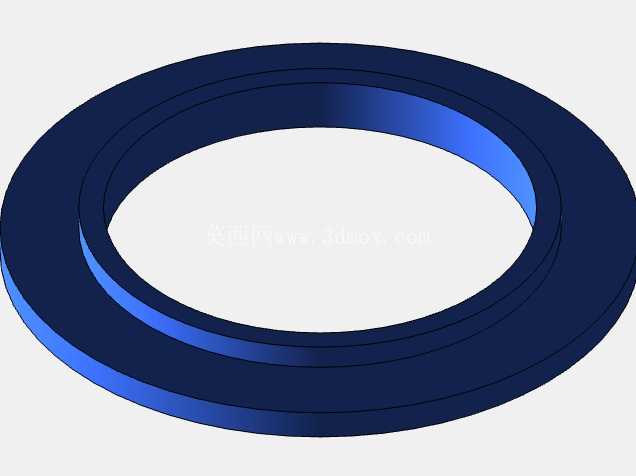

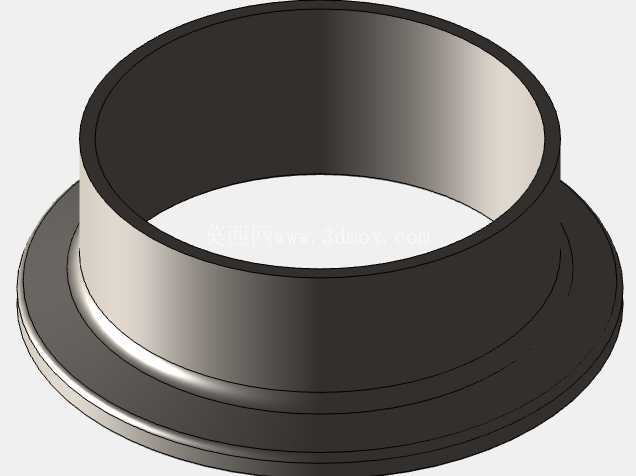

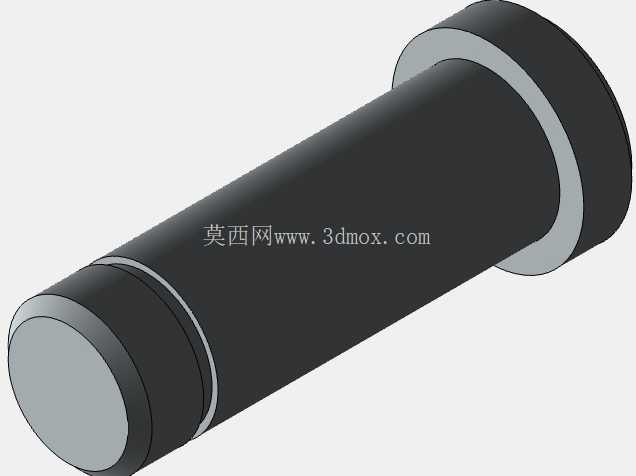

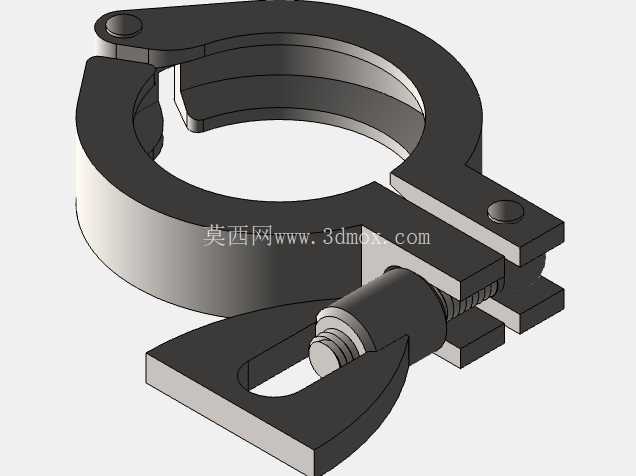

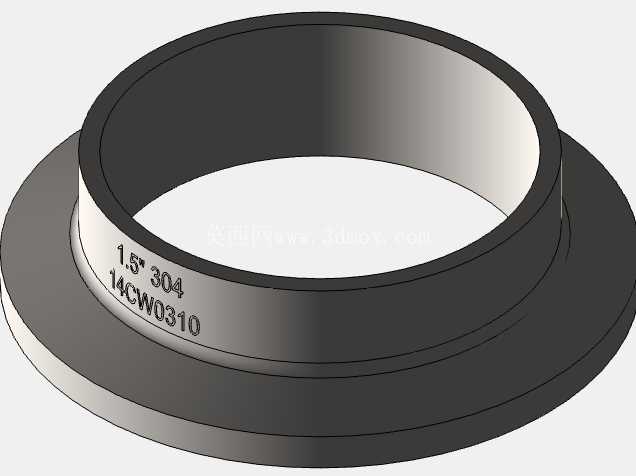

从安装边界来看，罐体整体占地直径略大于筒身外径，预留出支脚调节与外部管路连接的操作空间，罐顶驱动装置的安装高度需要结合所选减速电机的尺寸确定，安装时需要在罐体上方预留足够的检修吊装空间，方便后期搅拌轴、密封件的更换维护。罐体的所有接管法兰均采用标准规格，可直接与对应通径的工艺管线连接，减少现场安装时的非标加工工作量。罐底的弧形封头结构经过弧度优化，配合搅拌桨的底部结构，可让罐内物料在搅拌时形成稳定的轴向与径向混合流，对于低粘度到中等粘度的物料都能实现均匀混合，不会出现底部物料沉积的问题。

在实际生产应用中，这类搅拌罐可用于食品行业的糖浆调配、果蔬汁混合，日化行业的洗液、乳液均质搅拌，化工行业的小批量溶剂混合、反应调配等场景，夹套结构的存在让设备可以满足需要温度控制的工艺要求，相比无夹套的普通搅拌罐，适用工艺范围更广。罐体整体采用卫生级不锈钢材质设计的版本，内壁做抛光处理，可满足食品、医药行业的卫生要求，减少物料挂壁，方便清洗消毒；普通工业版本则可采用普通不锈钢或者碳钢材质，降低设备制造成本，适配化工、环保等行业的使用需求。搅拌轴的密封结构可根据物料特性选择填料密封或者机械密封，对于易挥发、有腐蚀性的物料，采用机械密封可有效避免物料泄漏，保证生产环境安全。
