间歇传动用槽轮式日内瓦机构结构设计

在自动化生产线的分度送料、多工位转盘切换、包装机械的间歇进给、印刷设备的步进输纸这类需要把连续旋转输入转化为定角度间歇输出的工况里，日内瓦机构也就是槽轮机构是应用极广的机械式分度部件，相比凸轮分度器、伺服间歇控制系统，纯机械结构的日内瓦机构不需要复杂的电控逻辑配合，依靠纯机械啮合就能实现固定分度角的间歇传动，在中低速、固定工位的自动化设备里可靠性极强，维护成本也远低于电控分度方案。

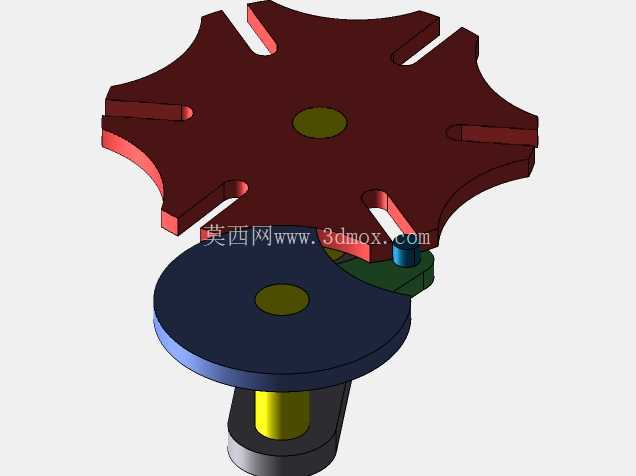

这套日内瓦机构采用最经典的外啮合槽轮布局，上方的深红色部件是带径向槽的从动槽轮，下方深蓝色部件是带圆柱销的主动拨盘，拨盘持续做匀速圆周旋转时，圆柱销会在旋转周期内嵌入槽轮的径向槽，带动槽轮转过固定的分度角度，当圆柱销脱离径向槽后，槽轮上的内凹锁止弧会和拨盘上的外凸锁止弧贴合，把槽轮牢牢锁止在固定位置，不会因为负载惯性出现溜转错位，保证工位停留阶段的定位精度。

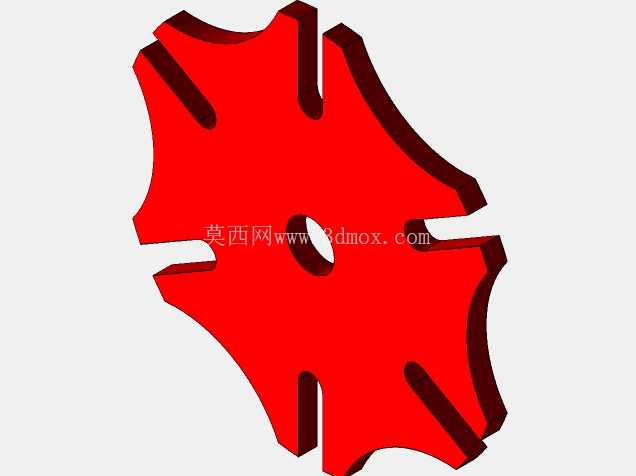

从结构设计逻辑来看，这套槽轮做了6个均匀分布的径向槽，对应每次传动带动槽轮转过60度，也就是可以实现6工位的分度动作，设计时首先要确定槽轮的槽数、拨盘销数和中心距的匹配关系，槽轮的槽数不能过少，否则槽轮在传动阶段的角加速度波动会过大，运行时的冲击和噪声会明显提升，6槽的设计属于兼顾分度密度和运行平稳性的折中选择，适合大多数中速分度工况。主动拨盘上的圆柱销采用偏心安装设计，销的直径和槽轮径向槽的宽度做了间隙配合，既保证销能顺畅滑入滑出槽道，不会出现卡滞，又能把传动间隙控制在合理范围，避免反向冲击。

安装边界方面，这套机构的两个旋转轴需要保持严格的平行度，两轴的中心距公差需要控制在IT7级以内，中心距偏差过大要么会导致圆柱销和槽壁卡滞，要么会出现啮合间隙过大导致传动冲击超标的问题。槽轮和拨盘的轴向定位依靠轴肩和轴端挡圈实现，下方的拨盘轴可以直接和减速电机的输出轴通过联轴器连接，不需要额外增加减速结构，因为槽轮机构本身只做运动形式转换，不承担大速比减速功能，输入转速建议控制在每分钟100转以内，过高的输入转速会让圆柱销进入和脱离槽道的瞬间冲击力陡增，不仅会带来明显的运行噪声，还会加速槽道和圆柱销的磨损，缩短机构的整体使用寿命。

实际应用中，这类外啮合日内瓦机构最常搭配回转工作台使用，比如电子元器件组装设备的多工位转盘，每个工位对应完成插件、焊接、检测、下料其中一道工序，槽轮每次转过固定角度就把工件送到下一个工位，停留阶段锁止弧定位，不需要额外增加刹车或者定位销结构就能满足工位定位的精度要求。在小型包装设备里，这套机构可以用来带动送料辊做间歇转动，实现包装膜的定长输送，相比棘轮棘爪机构，日内瓦机构的传动更平稳，每次分度的角度一致性更好，不会出现棘轮机构常见的跳齿、分度角度误差累积的问题。

设计这套结构的时候还要重点考虑润滑设计，槽轮的径向槽侧壁、圆柱销表面、锁止弧的配合面都是主要的磨损部位，中低速工况下可以在装配时涂抹润滑脂做初始润滑，长期连续运行的工况可以在拨盘座上增加油槽，定期补充润滑脂来降低磨损。另外槽轮的槽口位置做了微小的倒角处理，避免圆柱销滑入槽口的时候出现尖角磕碰，既可以降低运行时的噪声，也能减少接触应力集中，避免槽口位置长期受冲击出现崩边问题。锁止弧的配合间隙需要控制在0.02到0.05毫米之间，间隙过大会导致槽轮在锁止阶段存在游动间隙，工位定位精度下降，间隙过小则会出现锁止弧面摩擦卡滞，导致机构运行阻力变大，甚至出现电机堵转的问题。

从负载适配角度来说，这套纯机械结构的日内瓦机构适合传递中小扭矩的分度运动，如果是大负载的回转工作台，就需要在槽轮轴端增加支撑轴承，提升轴系的径向承载能力，避免槽轮轴受径向力出现弯曲变形，影响啮合精度。和内啮合日内瓦机构相比，外啮合结构的加工装配更简单，槽轮和拨盘分别安装在两个平行轴上，拆装维护的时候不需要拆解整个轴系，只需要把对应部件的轴向定位挡圈拆下就能更换磨损的圆柱销或者槽轮，在通用自动化设备里的适配性更强。
