5t-2梁式桥机端梁三维设计作品

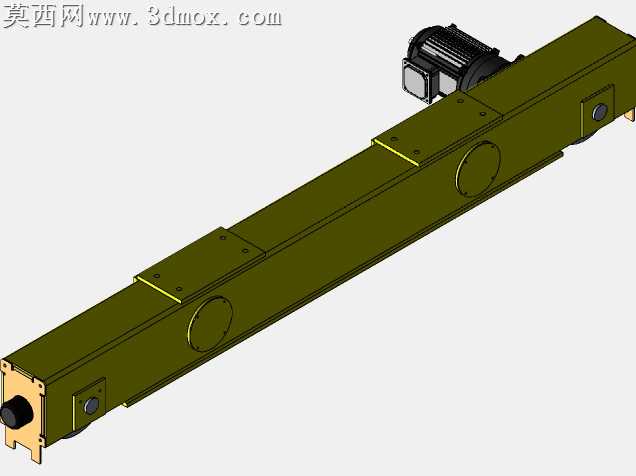

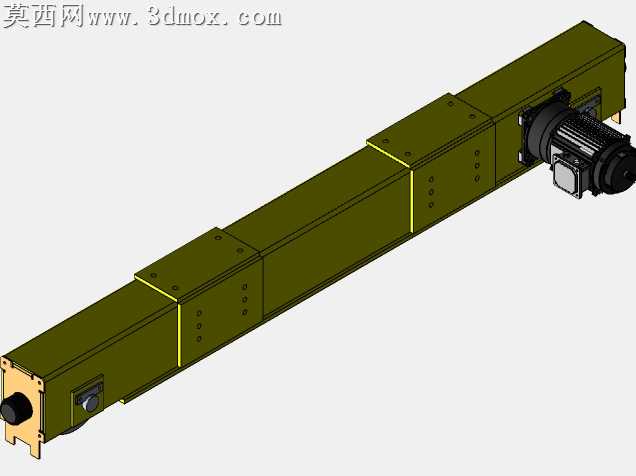

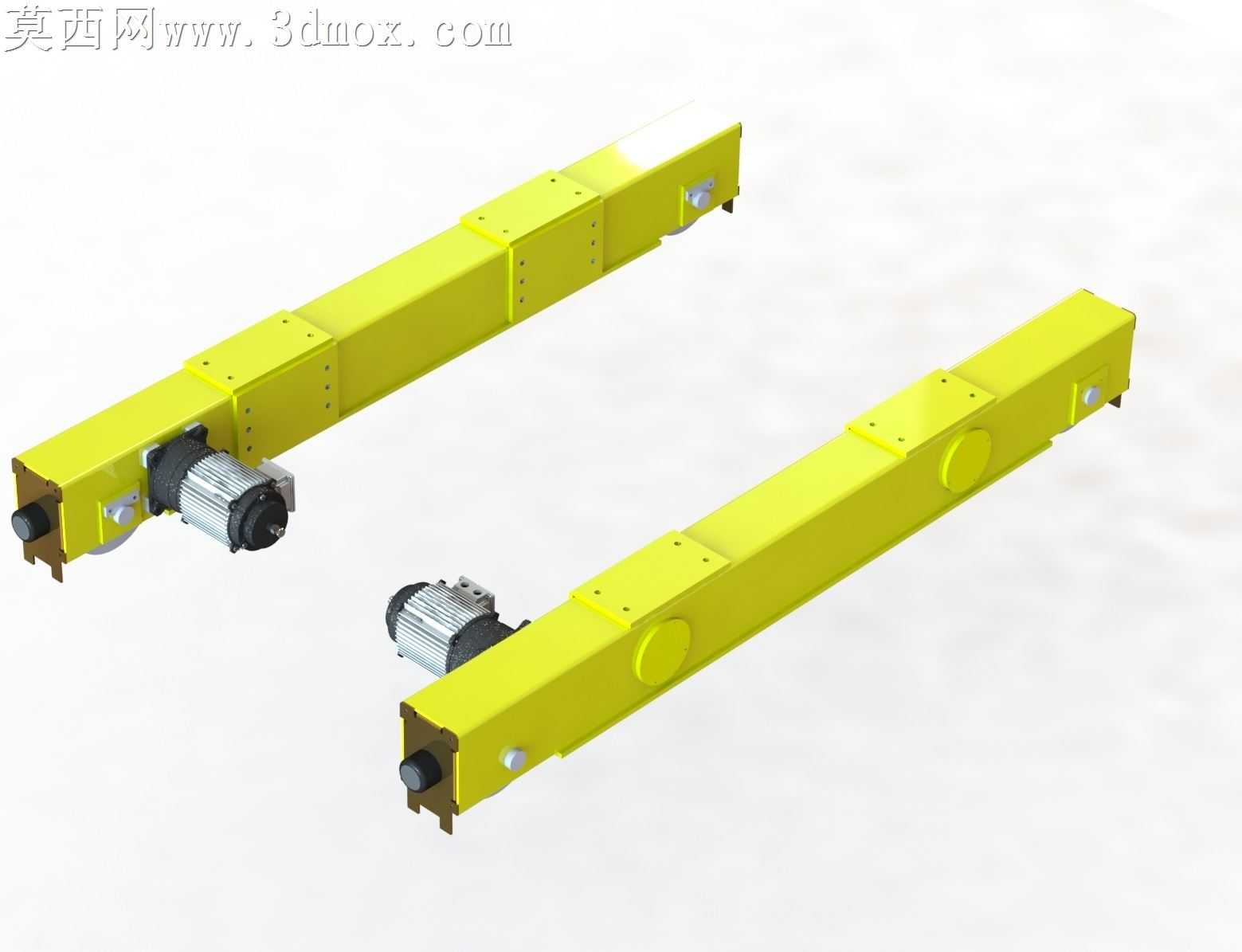

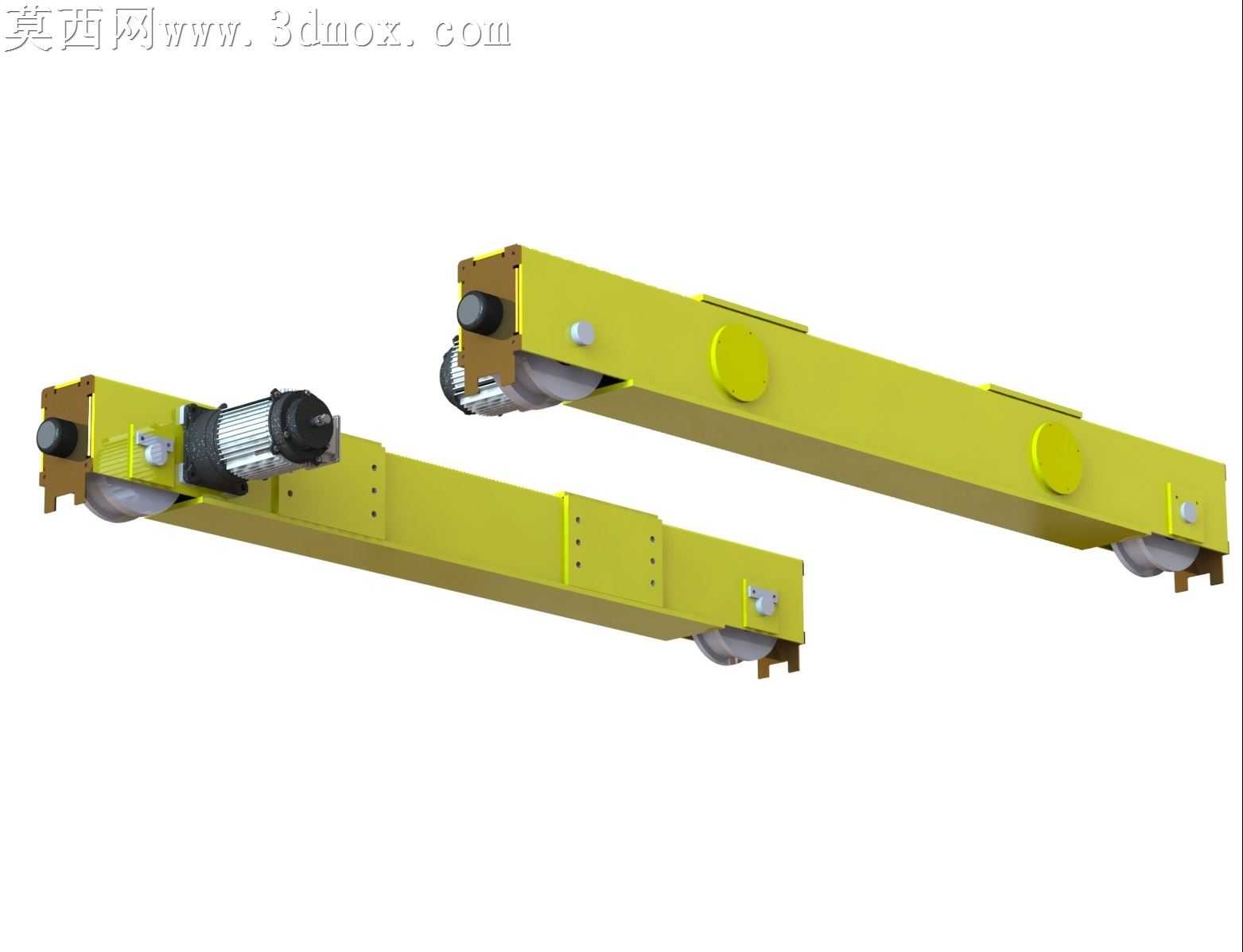

本作品为5t规格2梁式桥机配套端梁的三维设计成果，建模阶段采用参数化特征建模逻辑，先依据桥式起重机端梁的载荷计算结果确定主体箱型梁的截面尺寸、壁厚参数，以拉伸特征构建箱型梁的主体基体，对梁体上的电机安装座、走轮安装位、连接法兰定位孔等结构，通过凸台拉伸、切除拉伸、阵列特征完成细节构建，保证各安装位的形位公差符合起重设备的装配要求。建模过程中对端梁的行走轮组、驱动电机安装支架、缓冲装置安装位均做了独立的特征分组，方便后续根据不同跨度、不同起重量的桥机需求做参数调整，提升模型的复用性。材质配置阶段，针对箱型梁主体赋予深橄榄绿的起重机械专用涂装材质，还原工业设备的真实漆面质感，对端部的连接法兰、走轮轴等机加工部件赋予金属切削加工后的哑光钢材质，对驱动电机的外壳赋予铸铁质感的深灰材质，对电机接线盒、密封端盖等部件分别赋予对应工程塑料、橡胶密封件的材质属性，不同材质的粗糙度、反光度参数均参照真实工业部件的表面状态调整，让模型的视觉表现贴近真实设备。渲染环节采用工作室均匀布光方案，主光源从斜上方投射突出梁体的长条形结构轮廓，辅助光源补亮端部安装结构的细节，避免箱型梁侧面出现大面积暗部丢失结构细节，同时添加柔和的环境反射，让金属部件的反光自然不突兀，清晰呈现端梁上的加强筋布置、检修孔盖板、螺栓连接位等细节结构。设计过程中充分考虑端梁作为桥机行走承载部件的功能需求，箱型梁内部的加强筋布置位置对应轮组支撑点与主梁连接点，保证载荷传递路径合理，驱动装置的安装位置预留了足够的维护操作空间，端部的缓冲器安装位、行程开关触发位均按照行业标准尺寸预留，确保模型可直接用于后续的工程出图、虚拟装配、运动仿真等工作场景，完整还原了梁式桥机端梁的工业结构特征与功能设计逻辑。
