车间用起重机械手承载臂结构设计

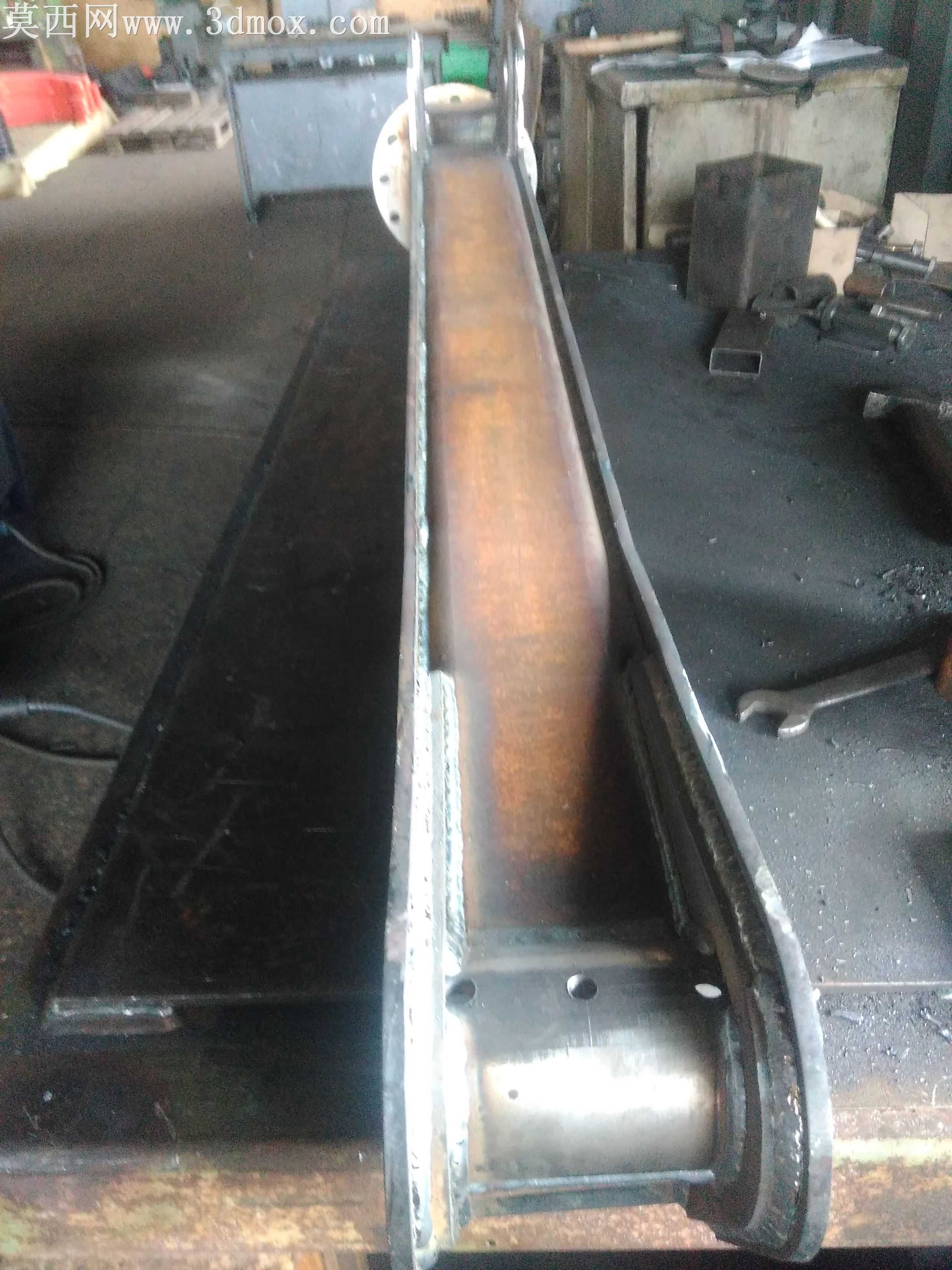

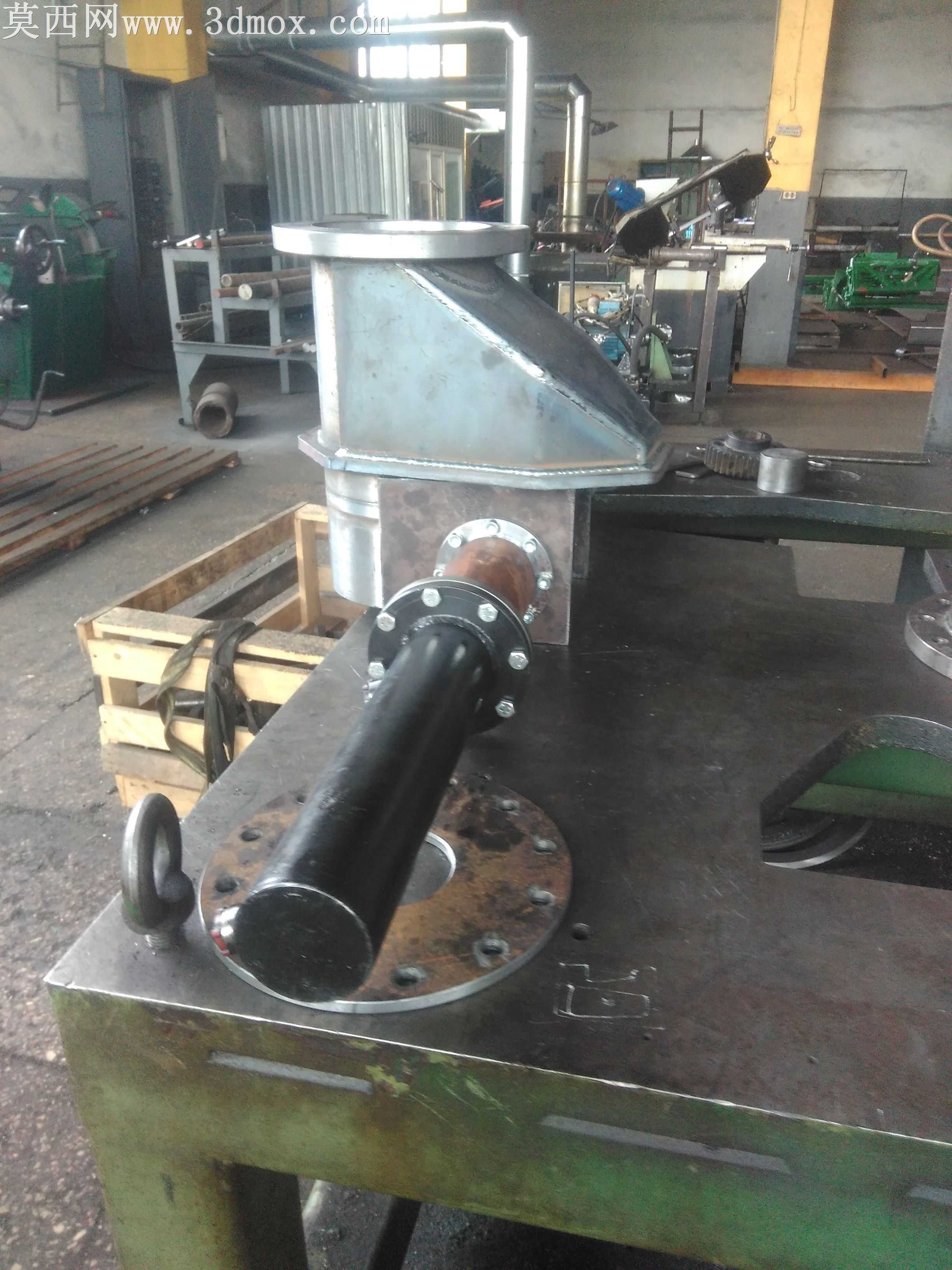

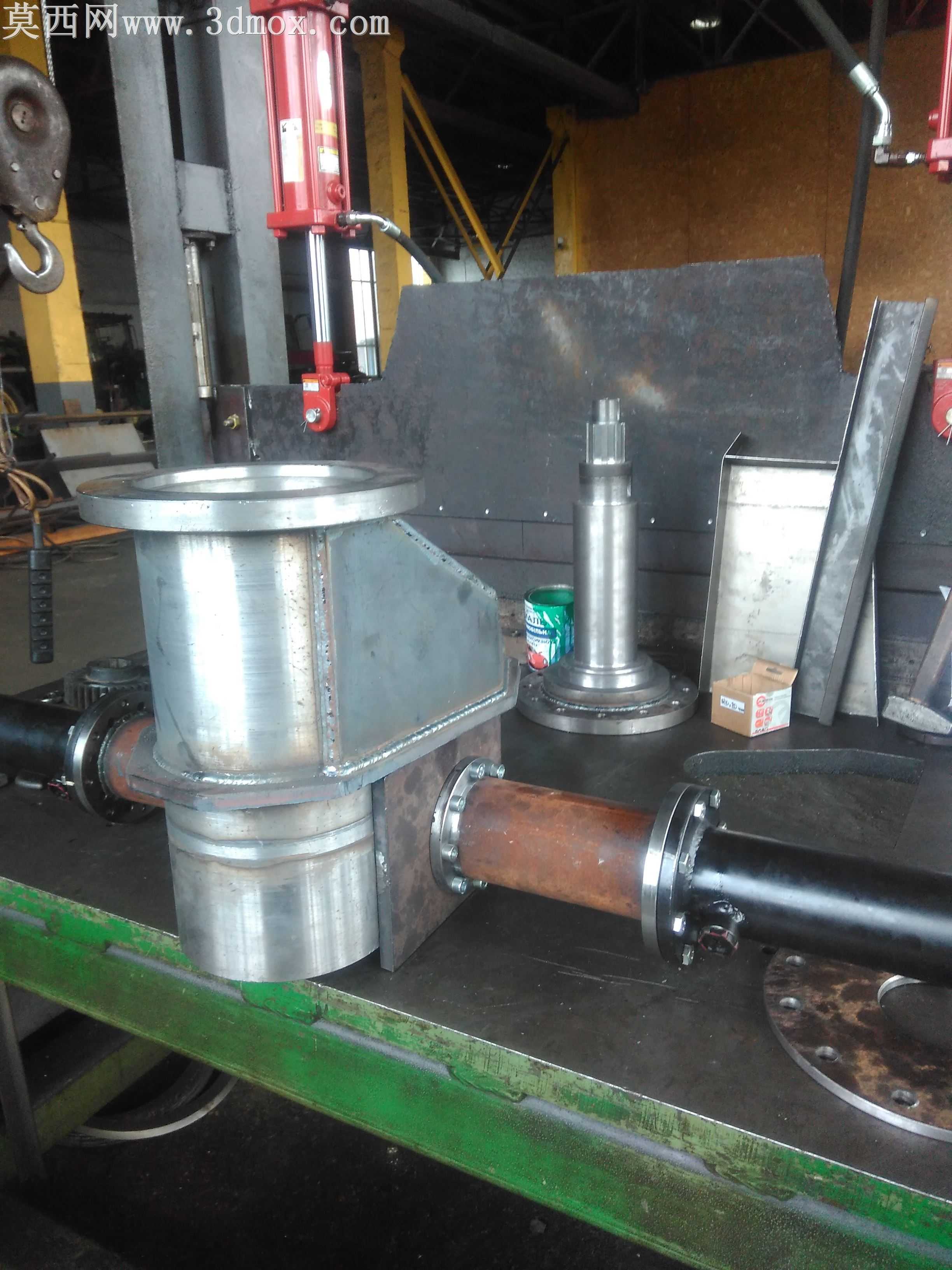

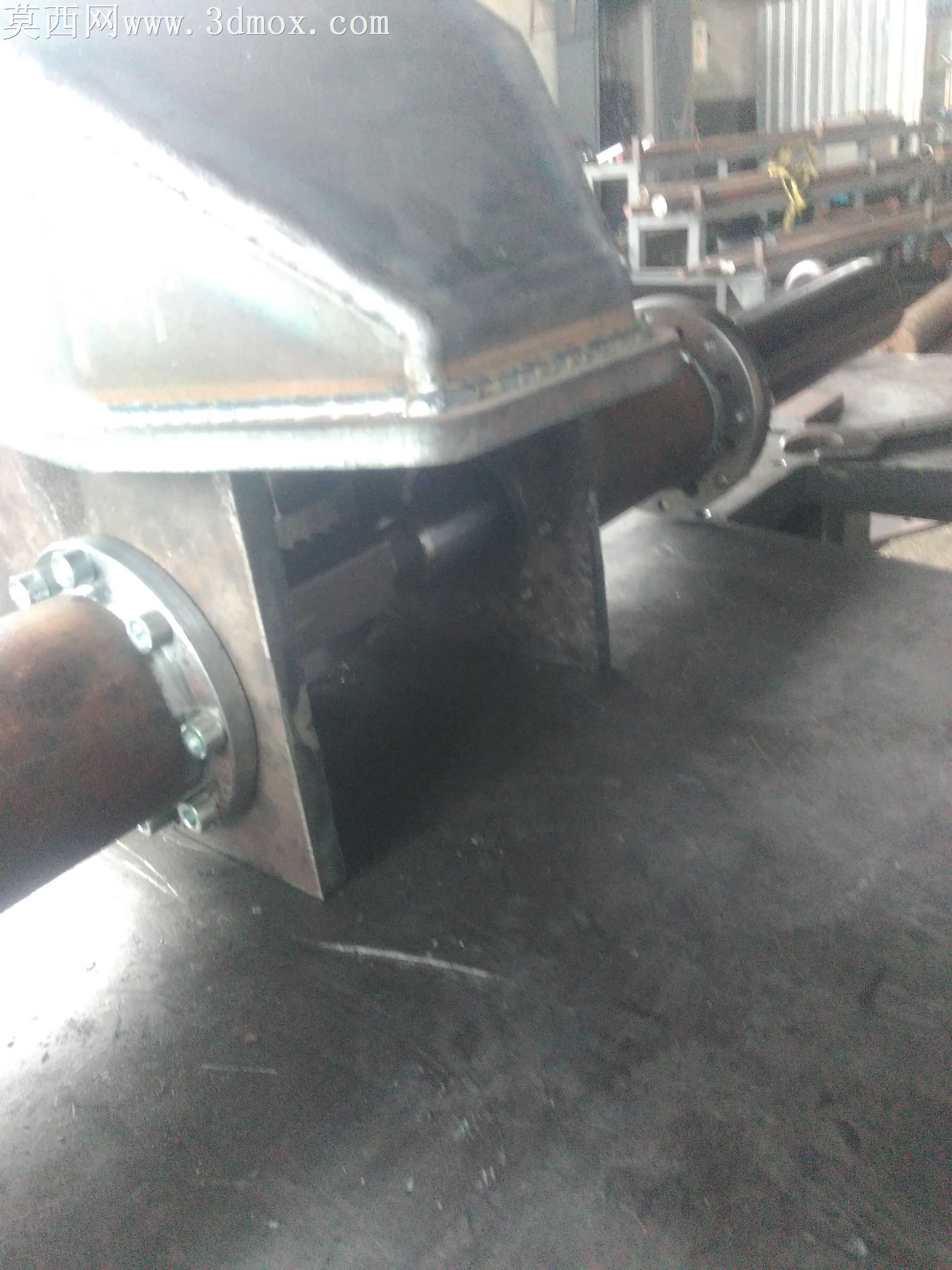

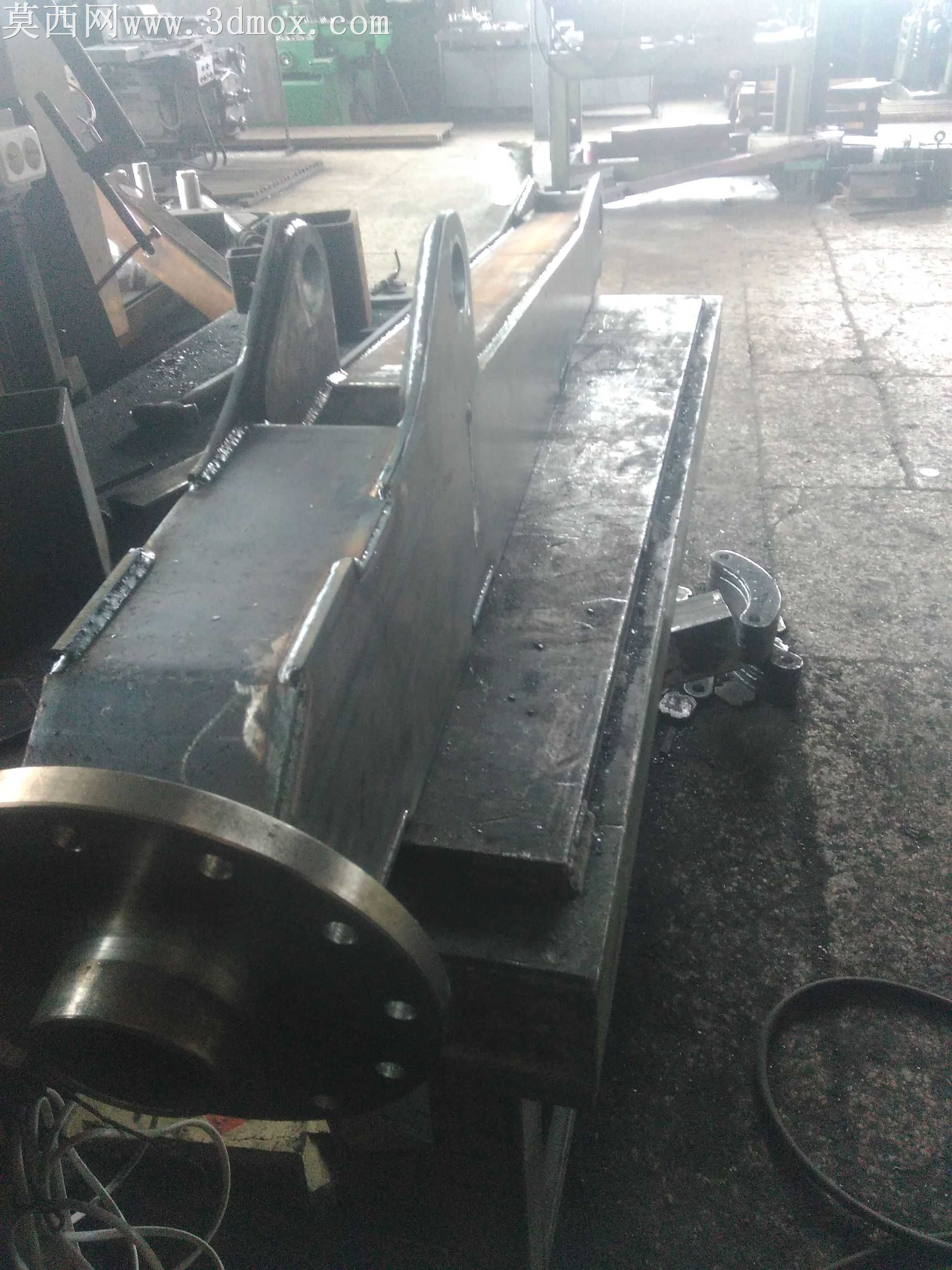

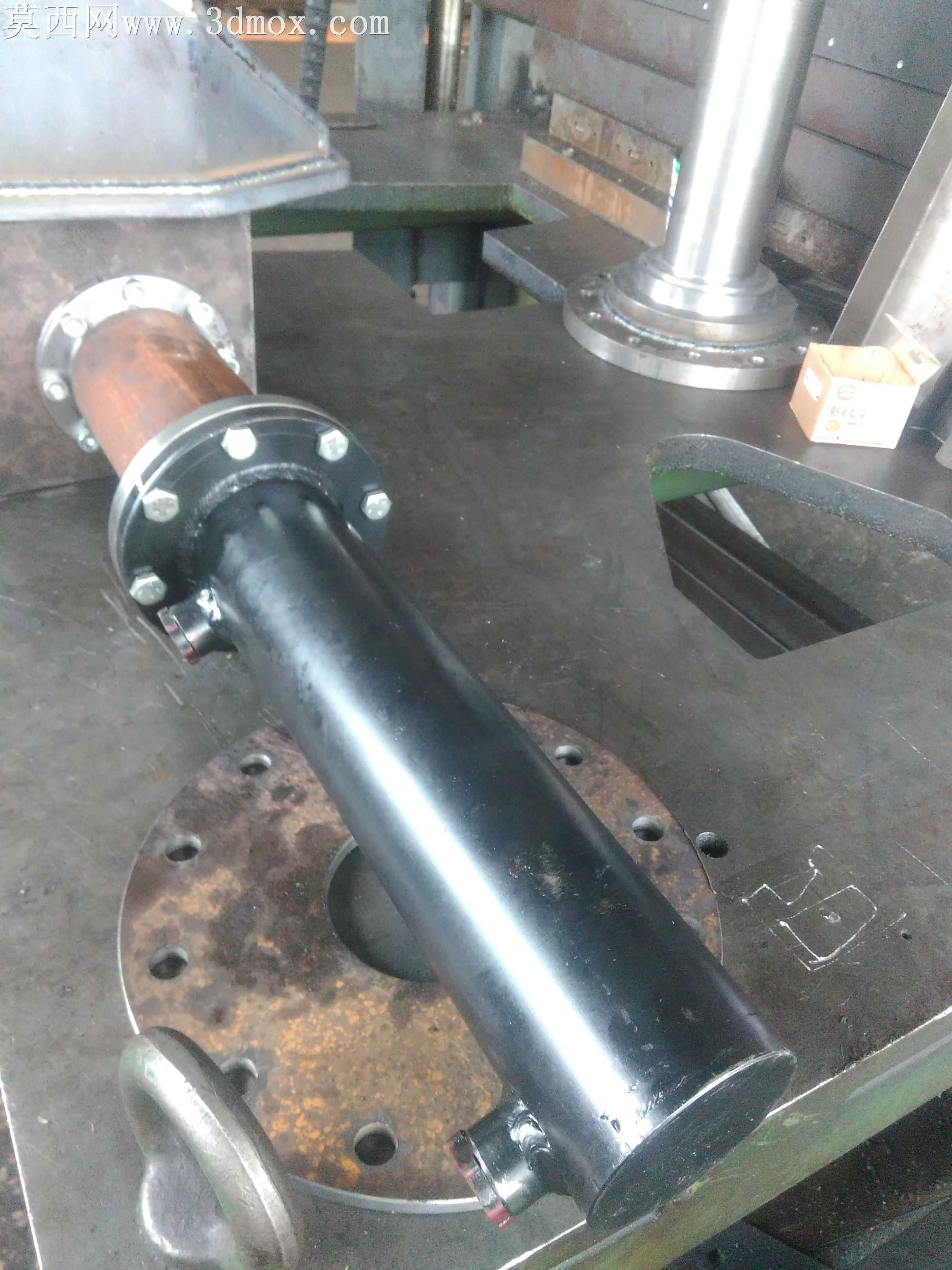

本模型为起重机械手核心承载臂段的三维结构设计，建模过程严格遵循重型起重设备的力学设计规范，首先通过基准面搭建确定臂体的整体走向与安装基准，针对臂体的主承载梁采用多段拉伸特征构建箱型焊接结构的基础轮廓，对梁体的加强筋板、侧边吊耳安装位逐一通过草图约束定位，确保各受力点位的位置精度满足重载吊装的受力要求。模型中前端的连接法兰采用旋转特征结合阵列孔位设计，精准还原法兰端面的密封槽、螺栓过孔的实际尺寸，法兰与主臂体的连接过渡段做了圆弧过渡处理，避免应力集中带来的结构失效风险。材质设置上，主臂体、法兰、吊耳等受力构件统一采用低合金高强度结构钢材质参数，在渲染环节还原了车间焊接加工后的金属粗糙质感，对焊缝位置做了凸起纹理处理，还原实际焊接构件的表面特征，未做非必要的抛光美化，贴合车间实际加工件的真实状态。结构设计上充分考虑起重作业的受力特性，主臂体采用变截面箱型结构，在吊点集中受力位置额外增设了内部加强衬板，侧边的吊耳安装座采用一体化凸台设计，与主臂侧板做融合特征处理，模拟实际焊接后的整体受力结构，臂体上表面的安装平台预留了后续加装驱动组件、线缆固定座的安装孔位，孔位位置按照电气与液压组件的常规安装尺寸做了标准化排布。设计过程中优先保障结构的承载可靠性，所有转角位置均做了应力释放的圆角处理，针对臂体与回转基座连接的法兰端，特意加大了法兰盘的厚度与螺栓孔分布圆直径，确保大吨位起吊时连接位置的结构强度，整体模型完整还原了起重机械手承载臂从毛坯焊接到初加工完成的结构状态，可用于后续的有限元受力分析、加工工艺编制以及整机装配的干涉校验，为起重机械手的整体设计提供精准的核心部件三维参考。
