3吨跨度9米双梁桥式起重设备三维设计

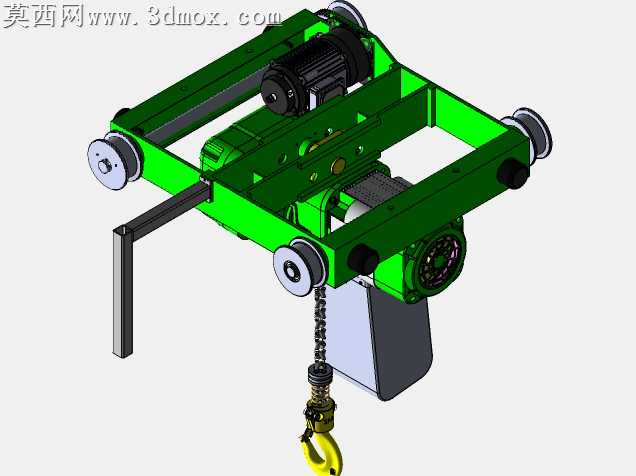

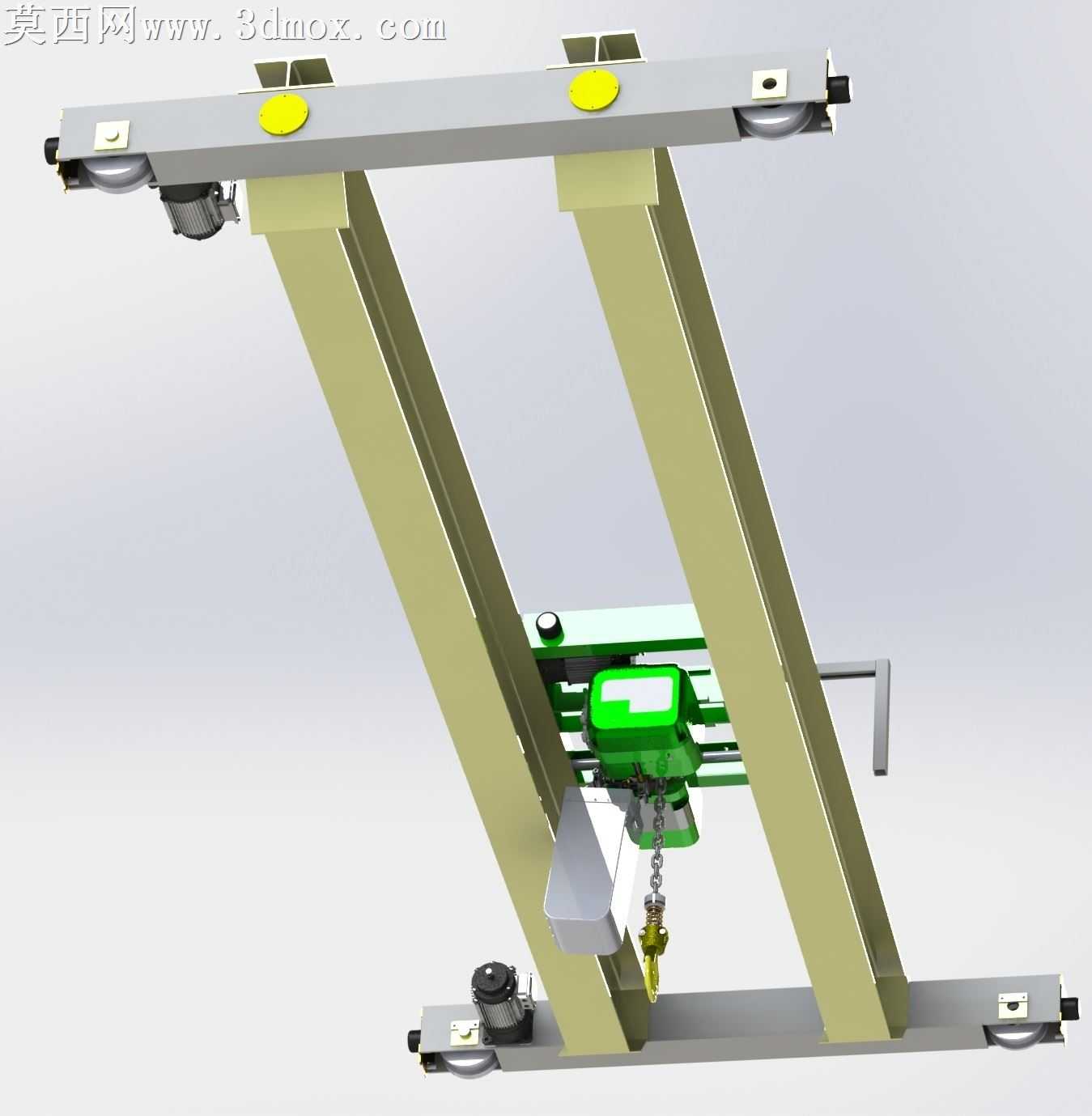

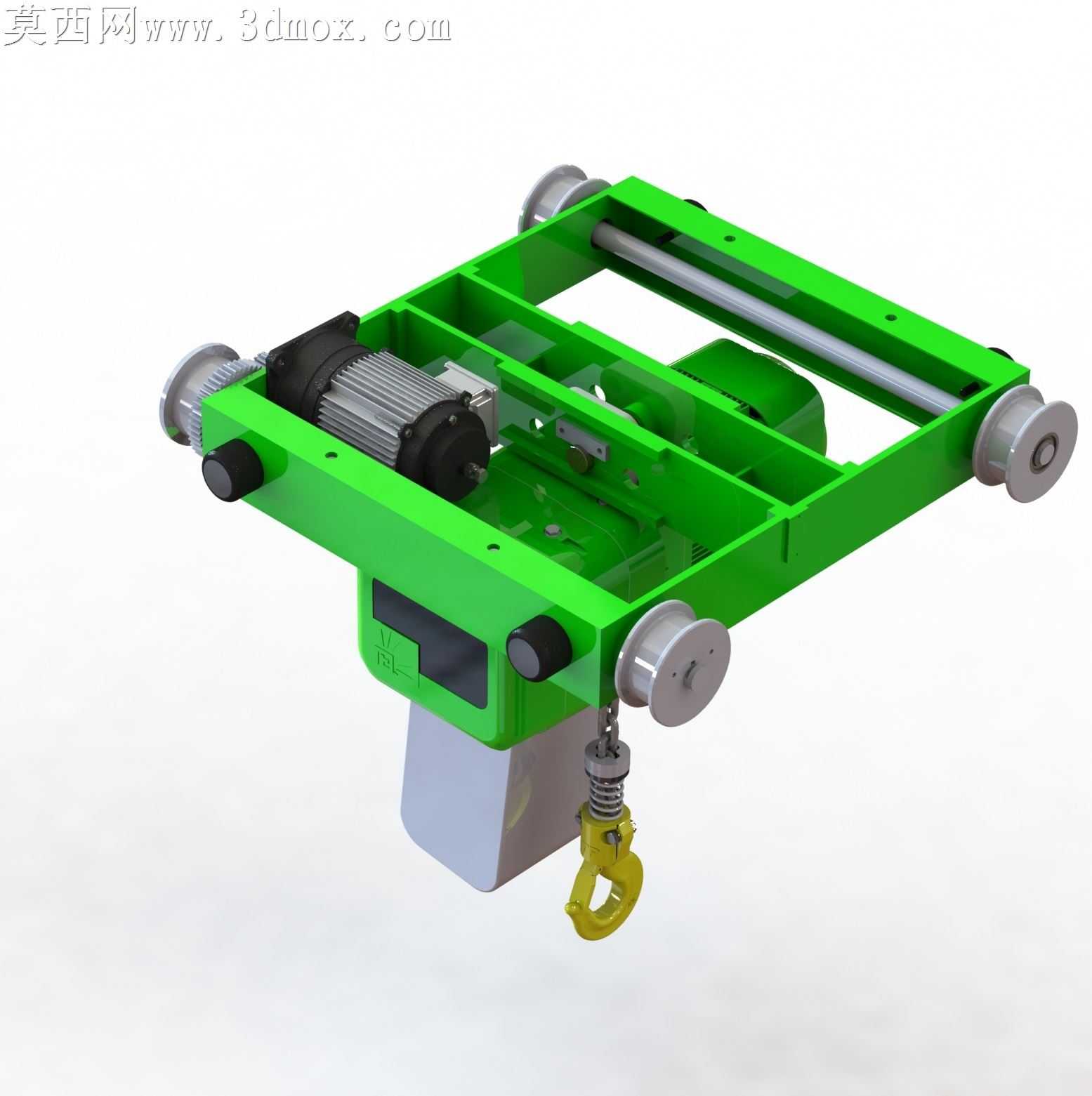

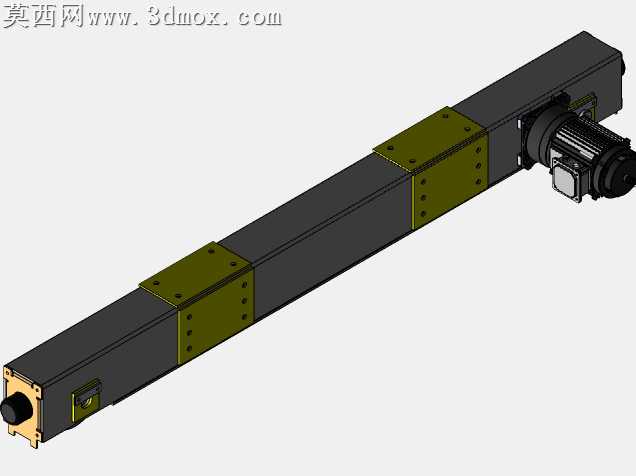

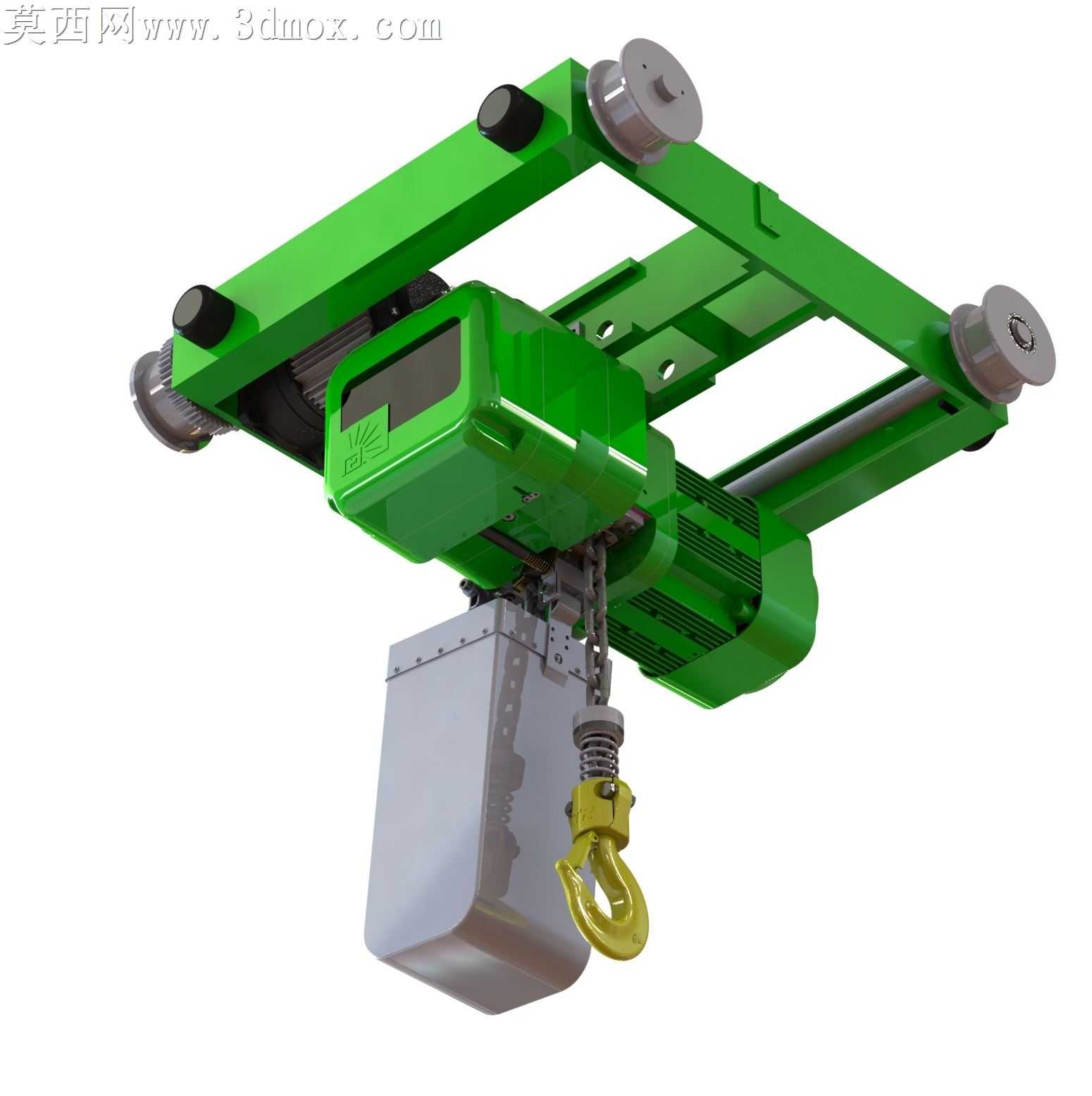

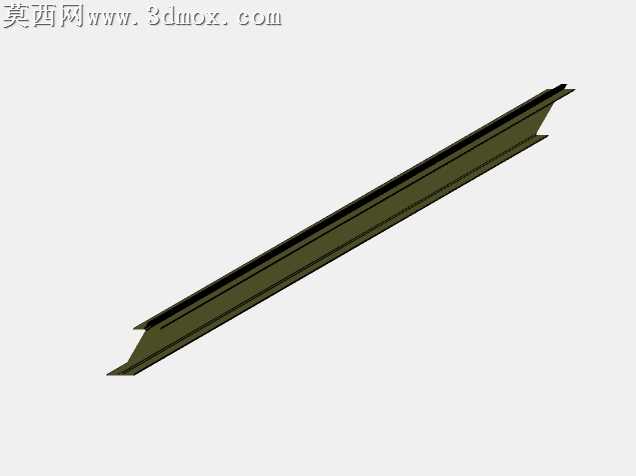

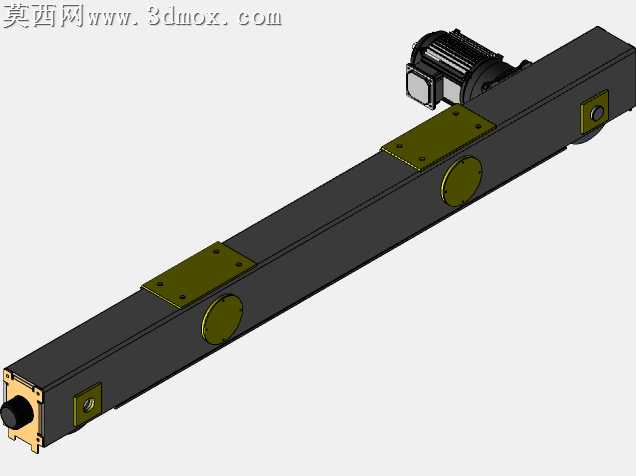

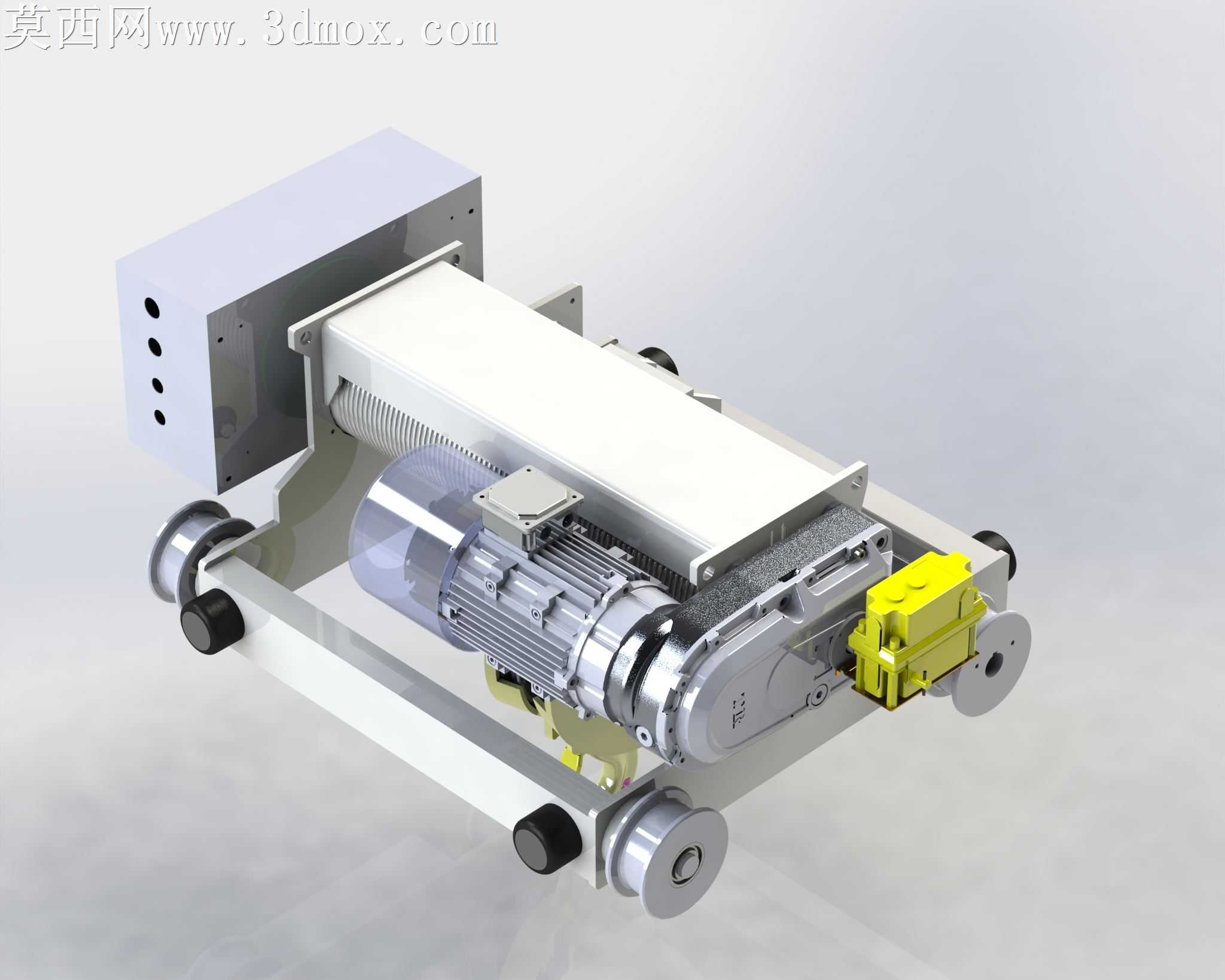

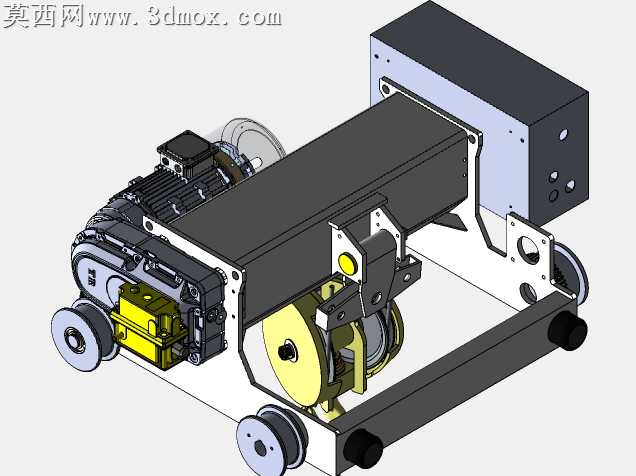

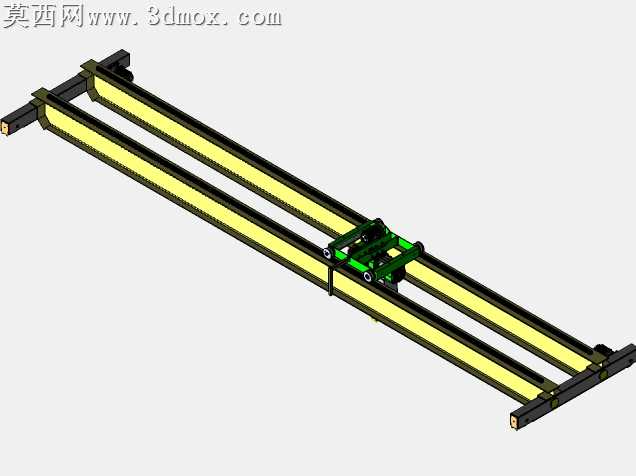

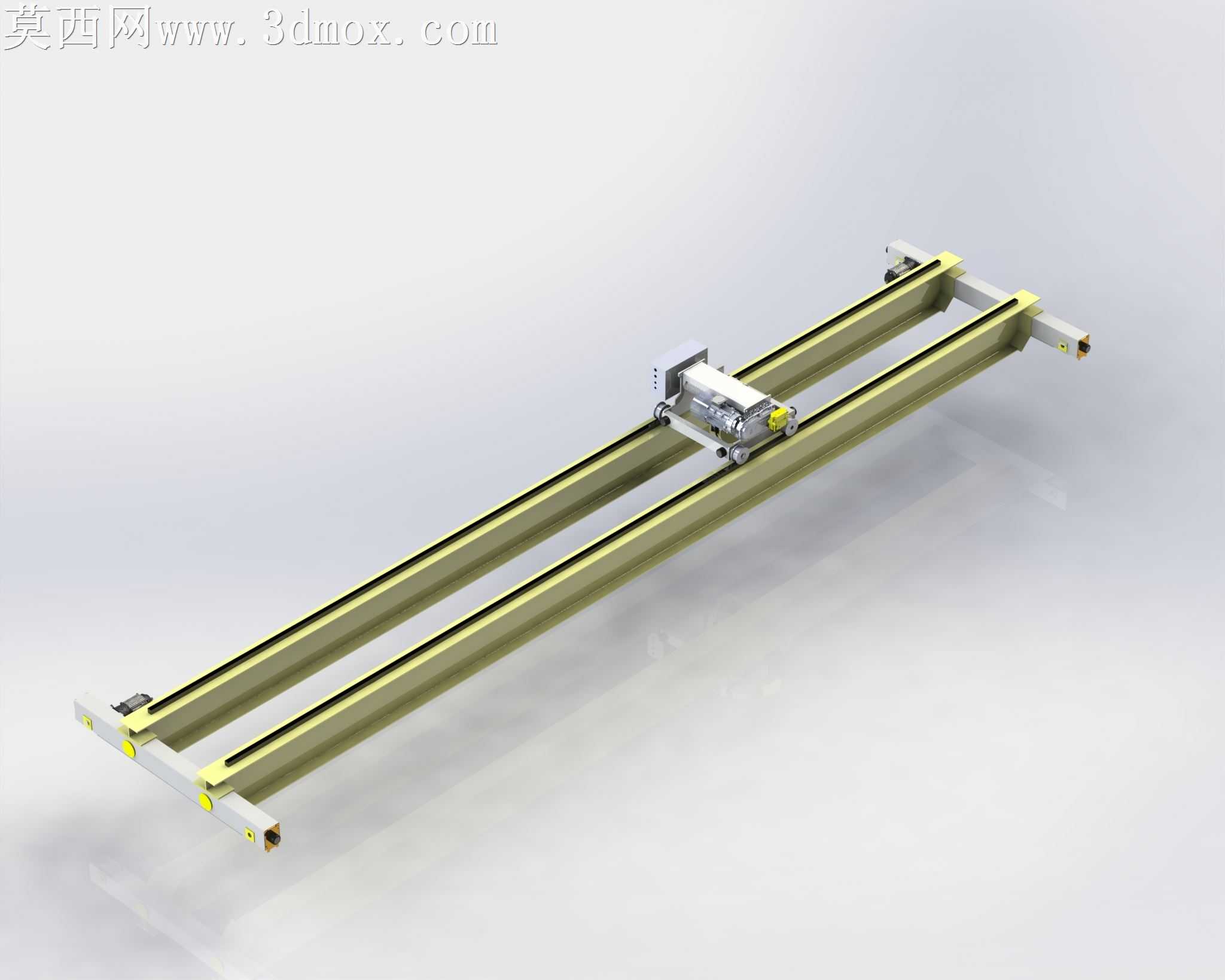

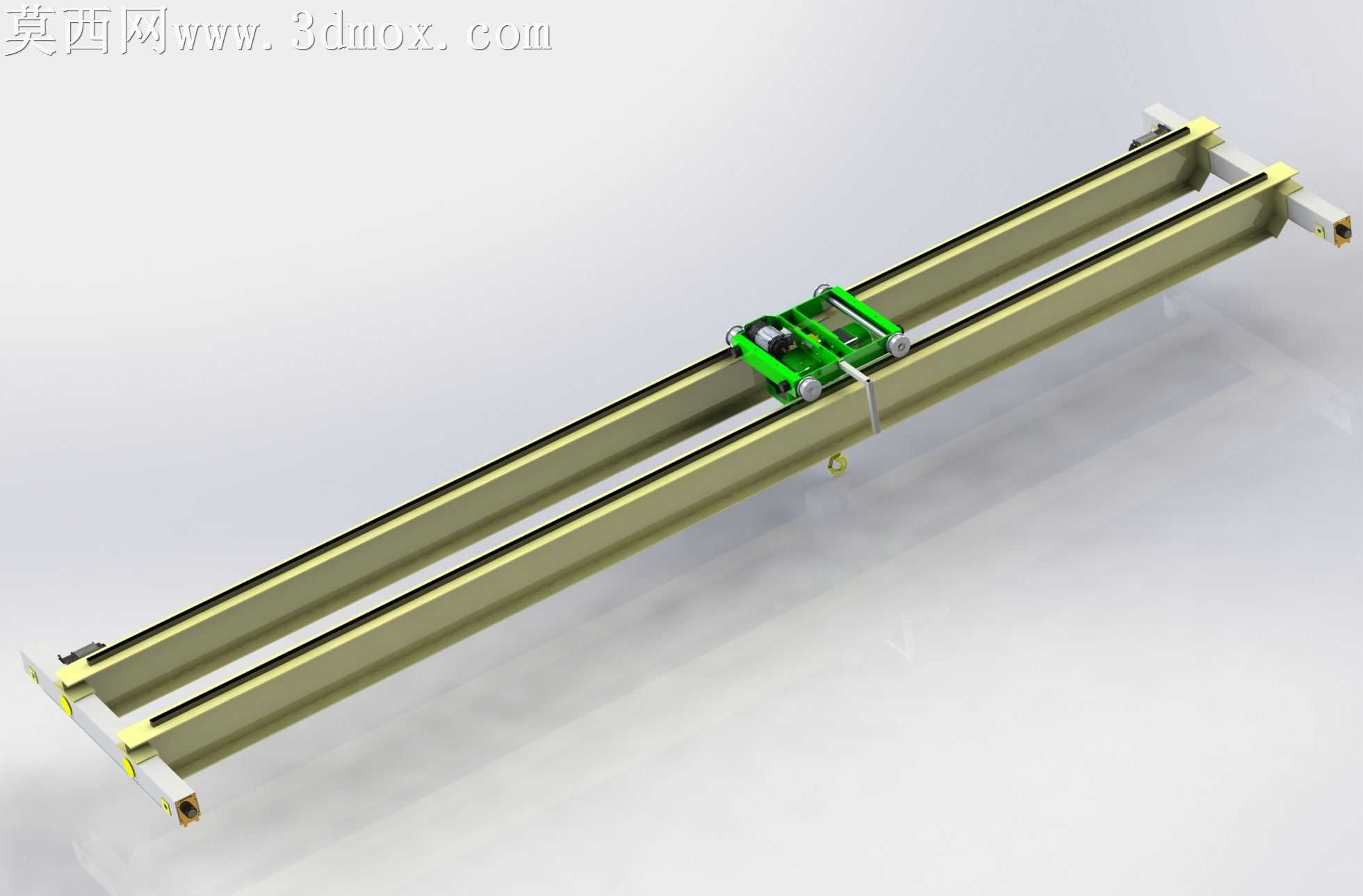

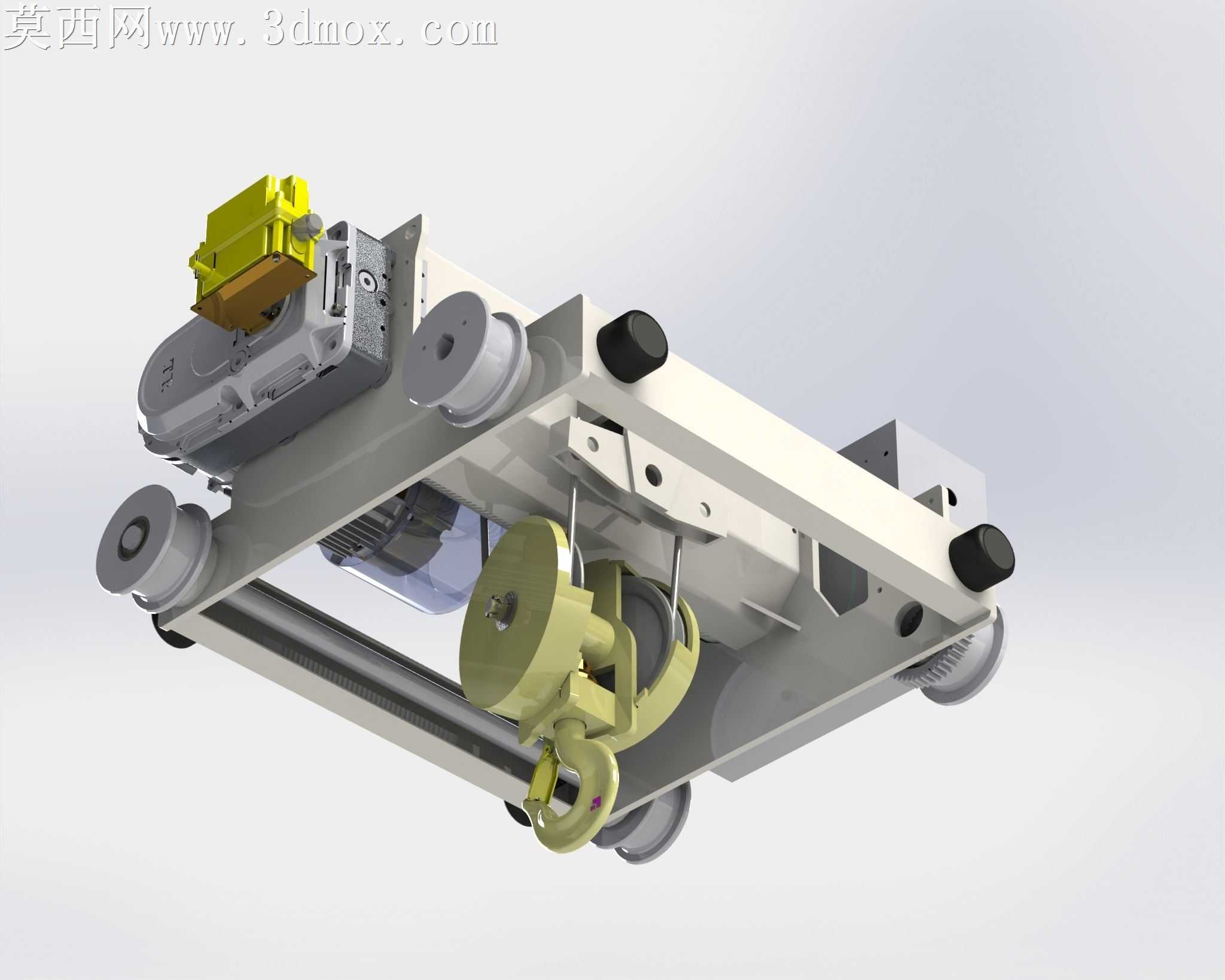

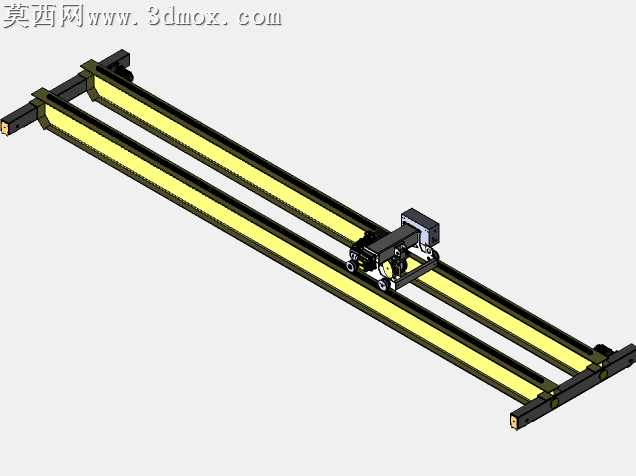

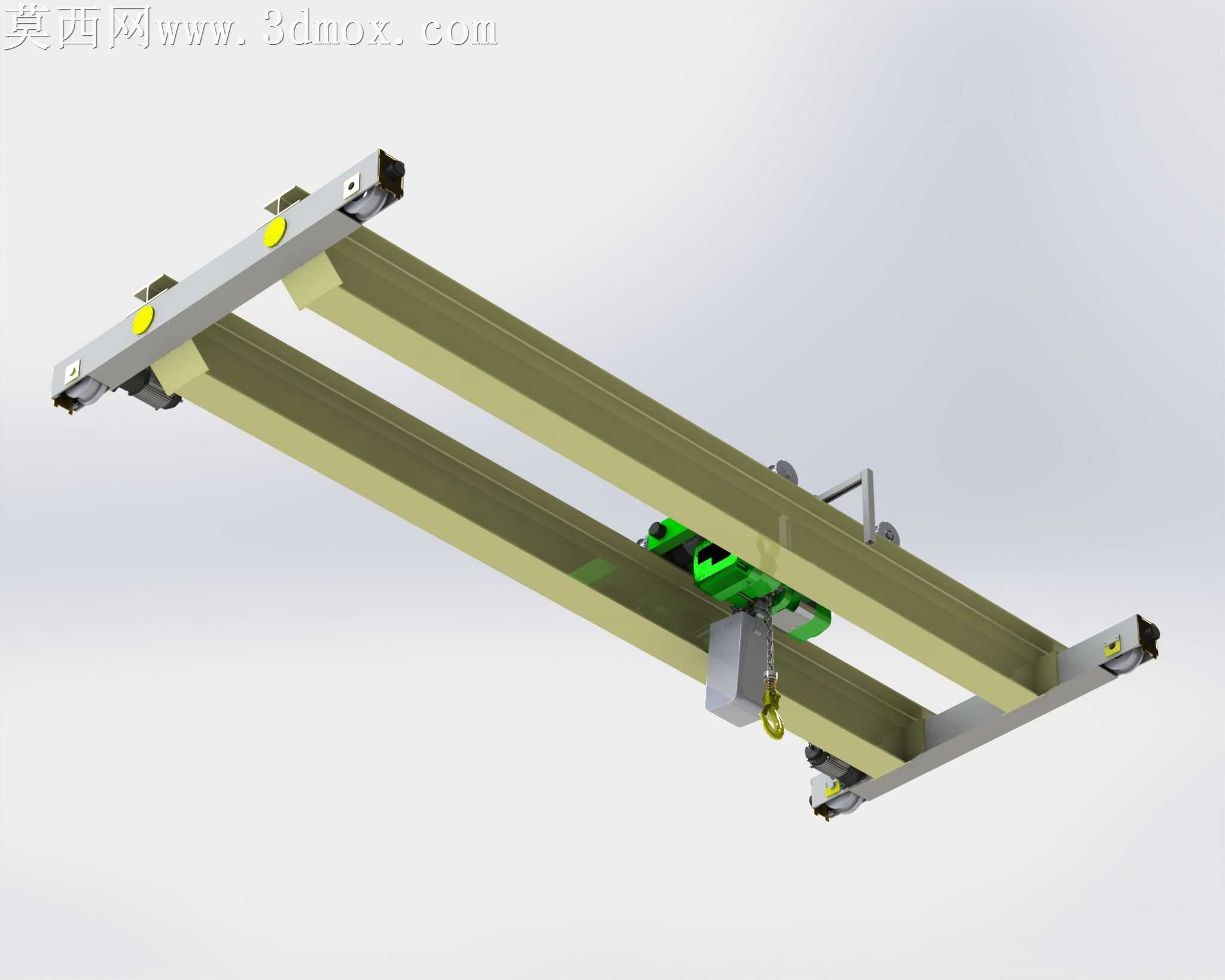

本作品为额定起重量3吨、跨度9米的双梁桥式起重机三维设计成果，建模阶段严格遵循桥式起重机的通用设计规范，先完成整体参数化骨架搭建，明确主梁跨度、端梁长度、起升高度等核心尺寸的约束关系，再逐一对各零部件进行精细化建模。主梁采用箱型梁结构建模，还原了实际生产中主梁的上拱度设计细节，端梁部分完整呈现了行走轮组、缓冲装置、驱动电机安装位的结构特征，保证主梁与端梁的连接配合尺寸完全符合装配逻辑。起升机构部分重点还原了电动葫芦的结构组成，包含卷筒、钢丝绳导绳器、吊钩滑轮组、升降驱动电机、运行小车等部件，小车行走轨道与主梁上翼缘的配合间隙经过反复校核，确保虚拟装配状态下无干涉问题。建模过程中对各标准件如连接螺栓、轴承、车轮组等均按照对应国标参数构建，非标准结构件则根据起重载荷要求完成壁厚、加强筋位置的合理设计，避免结构冗余同时保证强度冗余量符合安全规范。材质与渲染阶段，根据不同部件的实际应用场景赋予对应材质：主梁与端梁采用工程常用的起重设备浅橄榄绿漆面材质，还原金属漆面的细微颗粒质感与哑光反光效果；电动葫芦外壳采用亮绿色工程漆面材质，吊钩、钢丝绳、车轮等受力部件赋予金属材质，其中钢丝绳还原多股捻绕的纹理细节，吊钩呈现锻造金属的哑光金属质感；行走轮、缓冲块等橡胶部件赋予深灰色橡胶材质，还原橡胶的低反光、高粗糙度的表面特性。渲染阶段采用工作室均匀布光，通过多角度光源投射突出设备的结构层次，清晰展现主梁、支腿（注：此处为展示视角的支撑呈现，实际桥式起重机为轨道架设）、起升机构的装配关系，各部件的边缘轮廓清晰，材质区分度高，能够直观呈现设备的整体外观与结构组成。设计思路上以实用性为核心，所有结构均围绕3吨额定起重量的载荷要求展开，在保证结构强度的前提下尽可能优化部件布局，让电动葫芦的运行行程覆盖整个跨度范围，端梁行走机构的设计满足厂房轨道上的纵向移动需求，整体装配逻辑完全贴合实际桥式起重机的生产制造要求，可用于起重设备的结构展示、教学演示以及初步方案验证使用。
