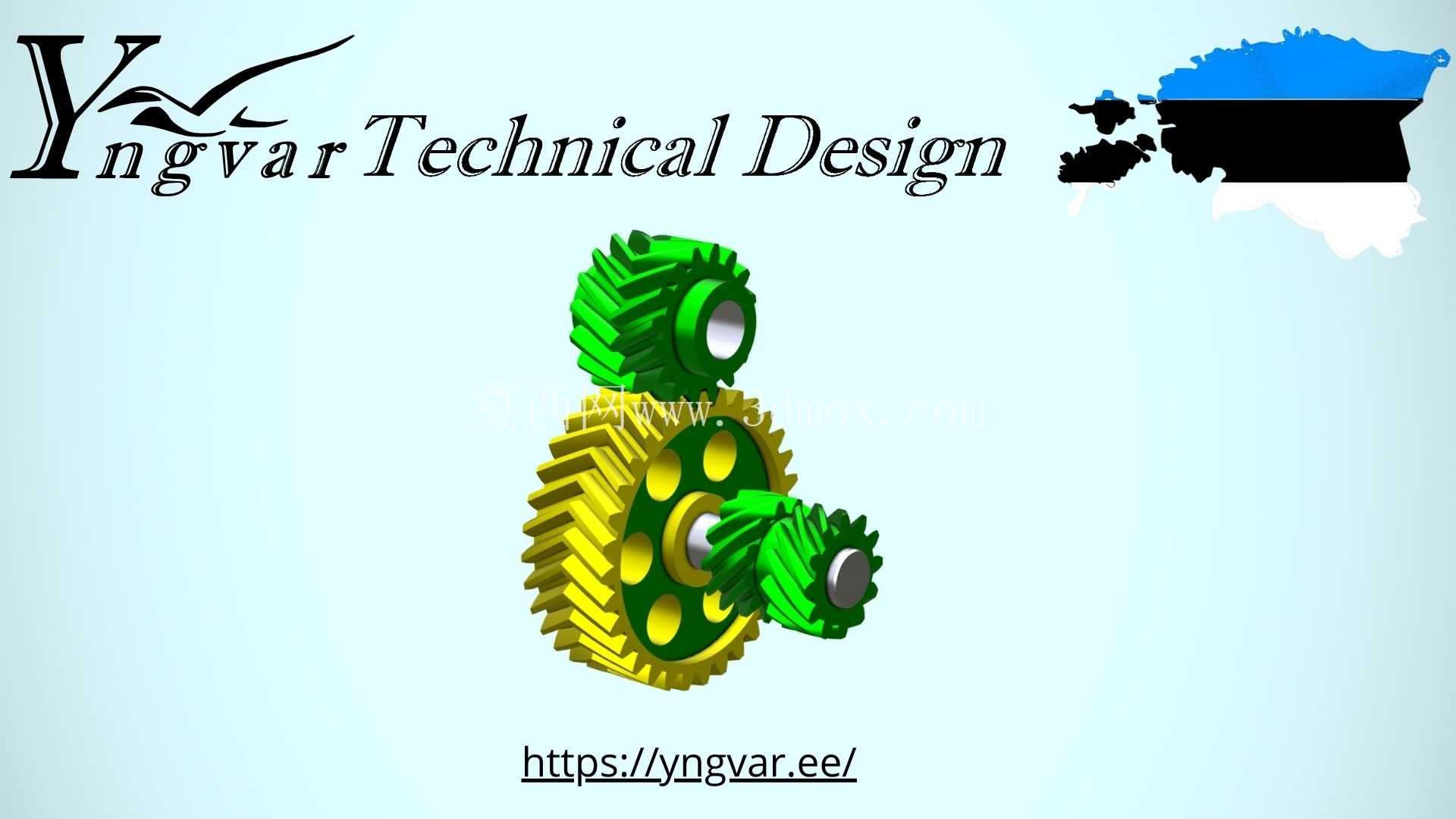

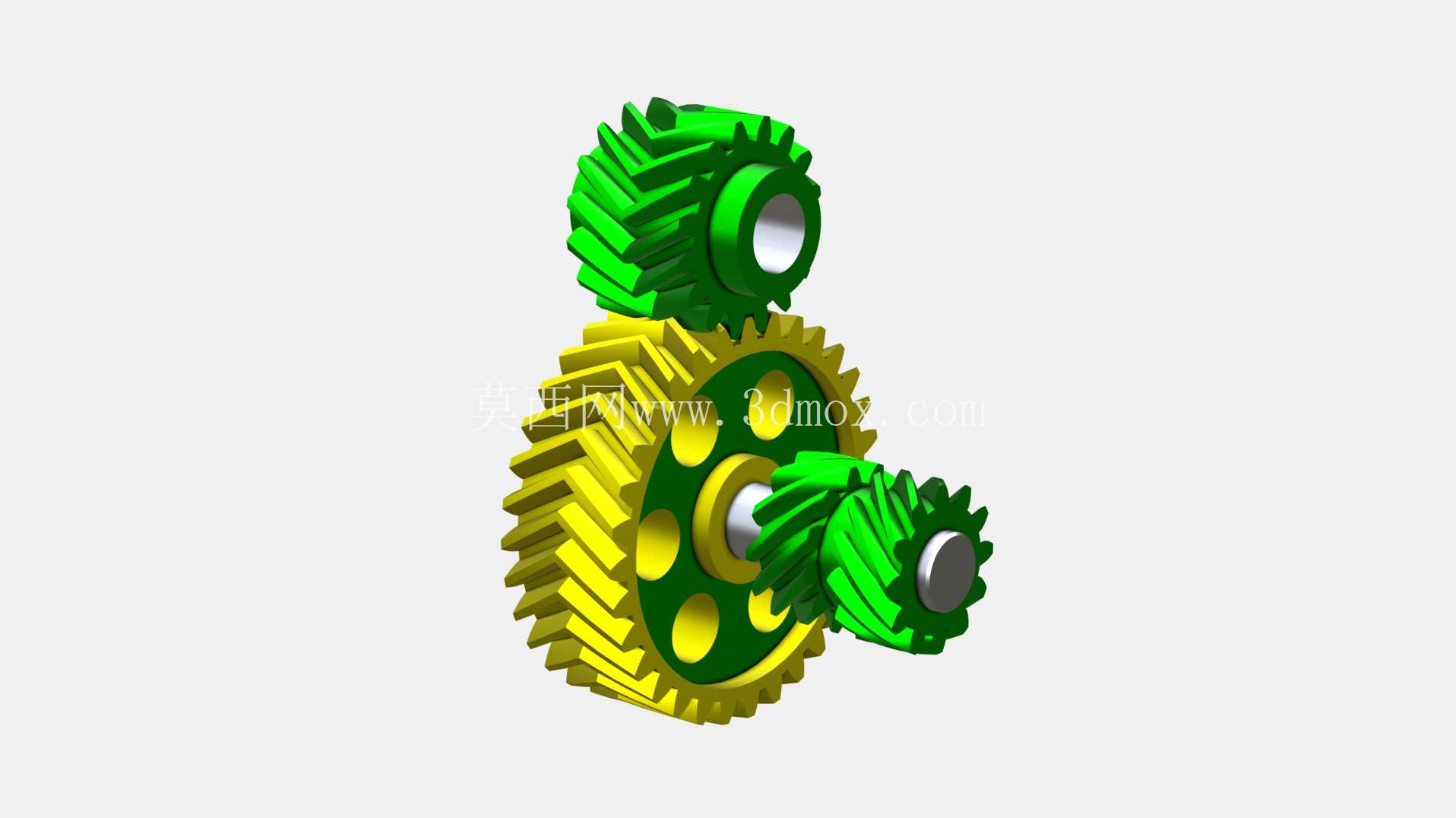

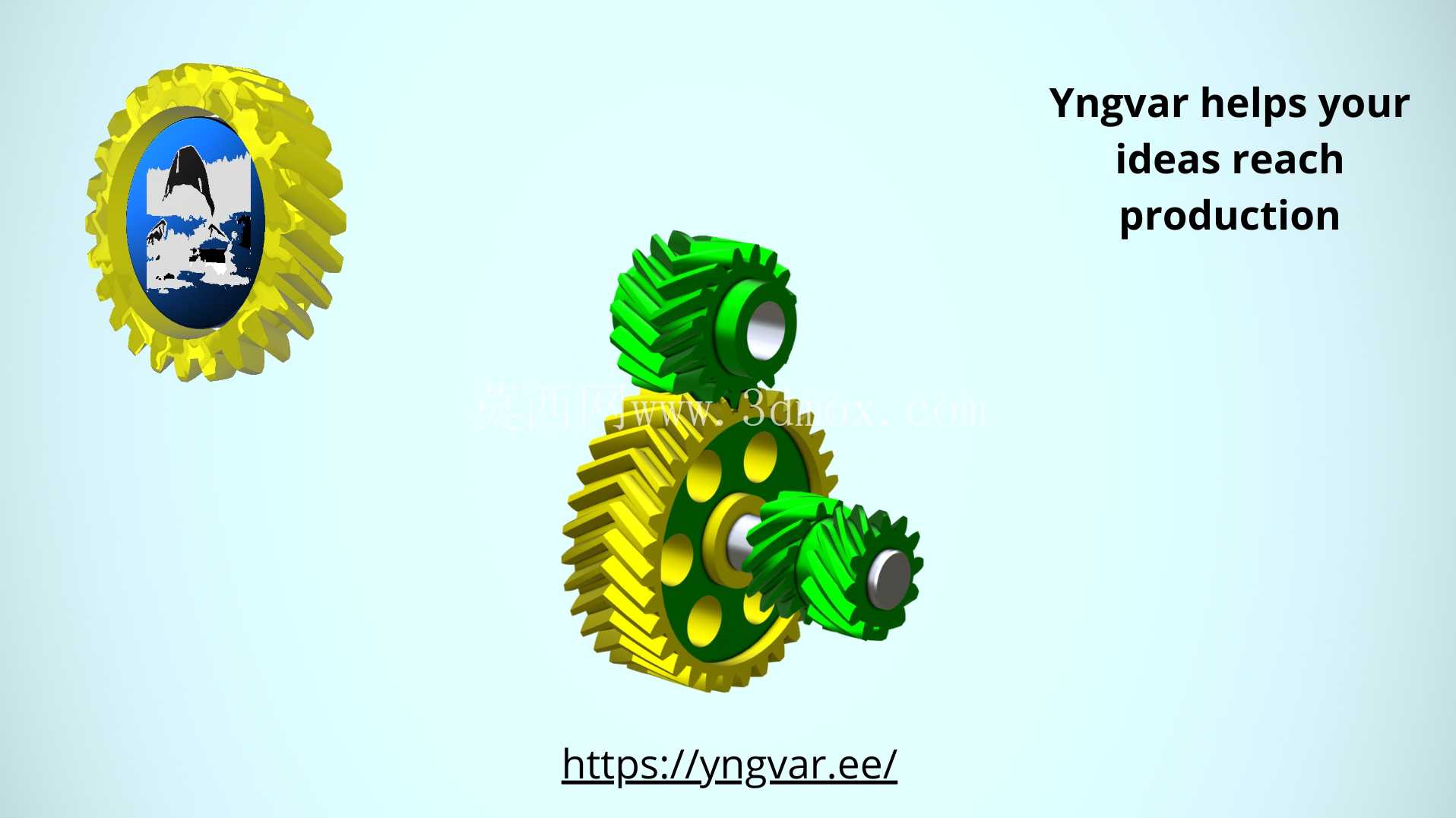

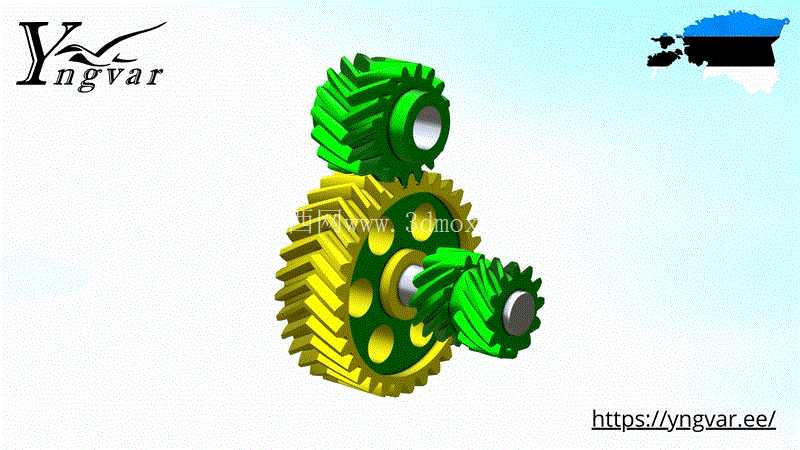

人字形与双螺旋齿轮啮合传动结构展示

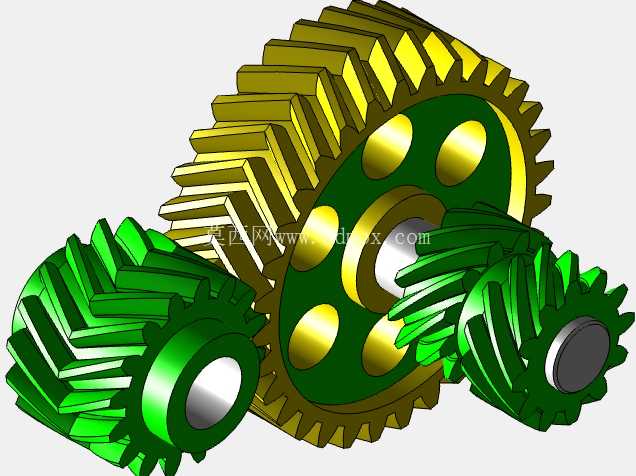

在重载传动设备的动力传递环节，轴向力的抵消一直是结构设计阶段需要重点考量的核心问题，人字齿与双螺旋齿的啮合结构，正是为解决大扭矩工况下的轴向载荷问题衍生出的成熟传动方案。这类齿轮结构常被应用在矿山破碎设备的主传动箱、大型船舶的动力输出端、冶金轧机的减速单元以及重型起重设备的行走机构中，这类场景普遍存在输入扭矩大、连续运行时长高、传动平稳性要求严苛的特点，普通直齿圆柱齿轮运行时冲击大、斜齿圆柱齿轮会产生持续轴向推力的缺陷，在这类重载工况下会被持续放大，不仅会加剧轴承的轴向载荷损耗，还容易导致传动端密封件过早失效，增加设备运维的频次与成本。

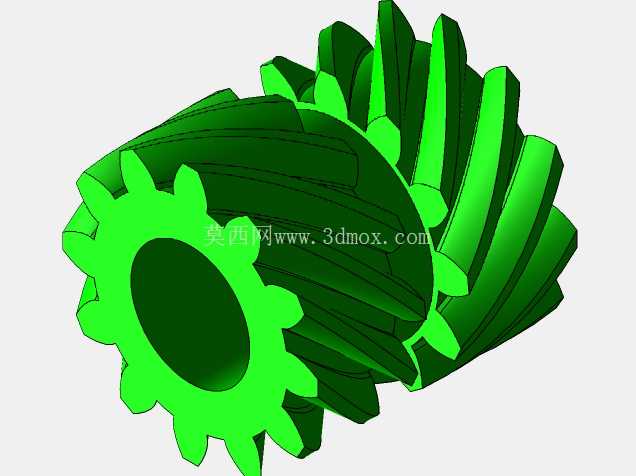

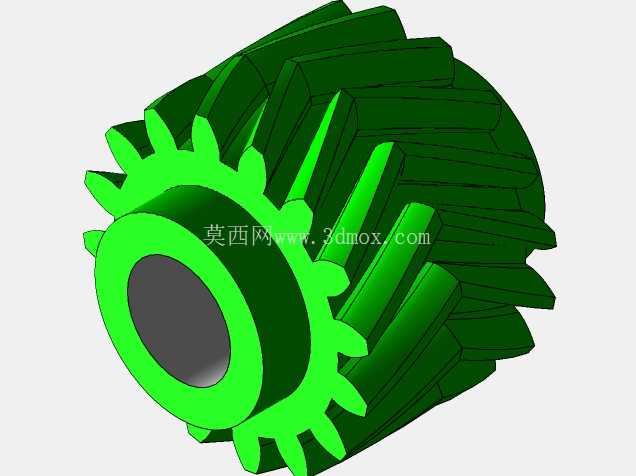

从结构特性来看，人字齿轮相当于两个参数完全对称、旋向相反的斜齿轮沿齿宽方向拼接为整体，轮齿在啮合过程中，左右两侧斜齿产生的轴向分力会在齿轮本体内部相互抵消，不需要额外在支撑端设置大规格的推力轴承来承担轴向载荷，同时轮齿的啮合是沿齿宽方向逐步进入、逐步退出的，重合度远高于同参数的直齿轮，传动过程中的冲击载荷被大幅削弱，运行噪音更低，齿面接触应力分布更均匀，单齿承受的瞬时载荷更小，能适配更高线速度的传动场景。而双螺旋齿轮则是在两个旋向相反的斜齿轮中间预留了一定宽度的退刀槽，虽然轴向力抵消效果与人字齿轮接近，但加工难度远低于整锻式人字齿轮，不需要专用的人字齿加工设备，普通滚齿机即可完成加工，制造成本更可控，在对轴向空间要求不极端紧凑的重载传动场景中应用更为广泛。

在开展这类齿轮的三维结构设计时，首先要匹配传动系统的额定输入扭矩、传动比要求确定基础模数与齿数，齿宽系数的选取需要兼顾承载能力与轴向力抵消效果，齿宽过小会导致重合度不足，无法发挥斜齿啮合的平稳性优势，齿宽过大则容易因为轴系挠曲变形导致轮齿偏载，加剧齿面局部磨损。人字齿的螺旋角通常选取25度到30度区间，螺旋角过小会导致轴向力抵消效果不足，螺旋角过大则会增加轮齿加工时的切削抗力，同时提升啮合过程中的径向载荷占比，对支撑轴承的径向承载能力提出更高要求。双螺旋齿轮中间的退刀槽宽度需要匹配加工刀具的退刀行程，同时要考虑热处理过程中的应力集中问题，退刀槽与齿面的衔接处需要设置合理的圆角过渡，避免长期交变载荷作用下在退刀槽位置产生疲劳裂纹。

安装边界的校核是这类齿轮结构落地应用的关键环节，由于人字齿与双螺旋齿对两轴的平行度误差、轴系的轴向窜动量敏感度远高于直齿轮，设计支撑结构时需要严格控制轴系的轴向窜动间隙，通常会将其中一根轴的支撑设置为两端固定结构，另一根轴设置为可微量浮动的结构，用来补偿加工与装配过程中产生的轴向尺寸误差，避免轮齿出现偏载卡滞的问题。啮合侧隙的选取也需要结合工况温度、润滑方式综合确定，采用油池润滑的低速重载场景侧隙可适当放大，避免热膨胀导致轮齿抱死，采用压力喷油润滑的高速传动场景则需要控制侧隙在合理区间，避免侧隙过大导致传动精度下降、反向冲击加剧。

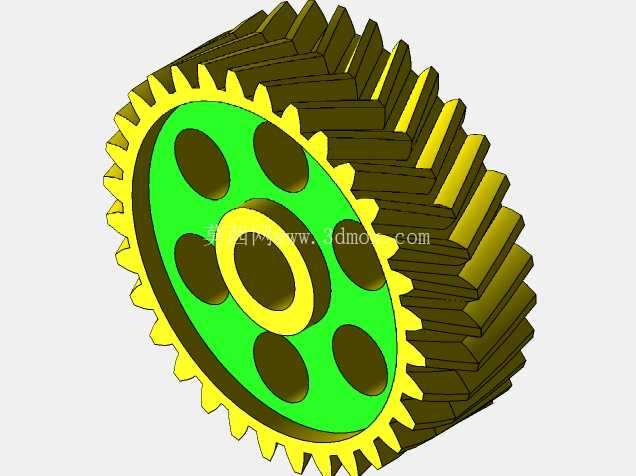

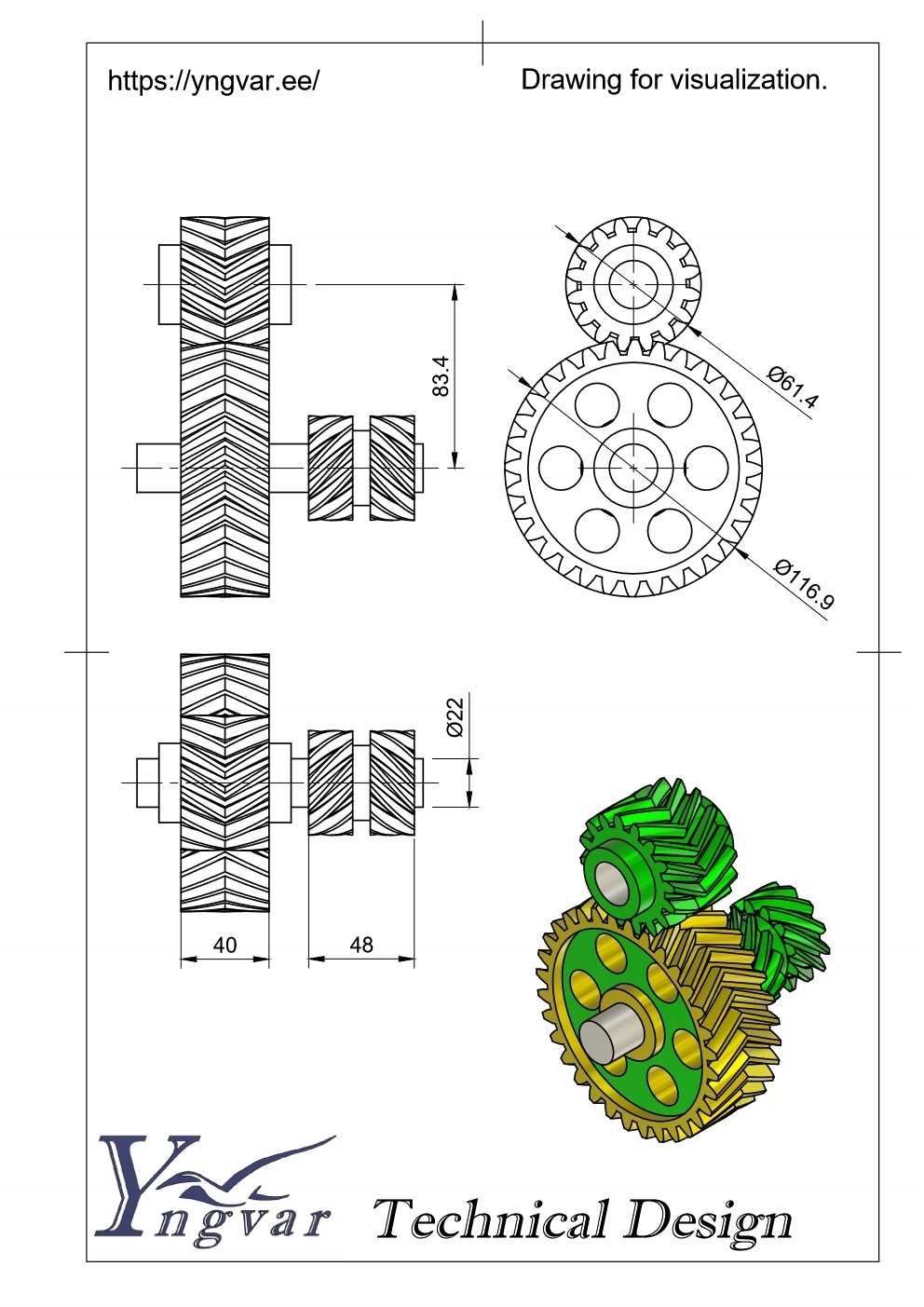

在外形尺寸的匹配上，这类齿轮的轮毂直径通常取轴径的1.5到1.8倍，轮毂长度不小于轴径的1.2倍，保证与传动轴的配合长度足够，传递大扭矩时不会出现配合面打滑的问题。轮缘厚度需要根据齿根圆直径与模数确定，保证轮缘部分有足够的刚度，避免啮合过程中轮缘产生过大弹性变形影响啮合精度。如果是采用分体式结构的大直径双螺旋齿轮，还需要考虑轮缘与轮毂的连接方式，通常采用铰制孔螺栓连接，连接螺栓的数量与规格需要根据传递扭矩的大小计算确定，保证连接面的摩擦力足够承担工作载荷，避免长期运行后连接螺栓出现剪切疲劳失效。

实际应用中，这类齿轮结构的润滑方式也需要结合运行线速度确定，当齿轮节圆线速度低于12m/s时可采用油池润滑，齿轮浸入油面的深度控制在1到2个齿高即可，避免搅油损失过大导致油温过高；当线速度高于12m/s时则需要采用压力喷油润滑，喷油口需要对准轮齿的啮合入口位置，保证啮合面能形成稳定的润滑油膜，降低齿面磨损与胶合的风险。同时在装配过程中需要对轮齿的接触斑点进行校验，正常情况下接触斑点应均匀分布在齿高中部，沿齿宽方向的接触长度不低于齿宽的70%，如果接触斑点偏在齿端位置，需要调整两轴的平行度或者齿轮的轴向位置，避免局部载荷过大导致轮齿过早失效。
