多组啮合直齿轮传动结构三维建模

这套直齿轮传动结构的建模，核心围绕平行轴间定传动比动力传递的实际工况展开，首先要明确的是，直齿轮作为圆柱齿轮里应用最广的品类，核心优势就在于齿向与轴线完全平行，加工时无需螺旋角进给调整，滚齿、插齿工序的装夹找正难度远低于斜齿轮、人字齿轮，批量生产的工序一致性更容易控制，这也是它在中小载荷传动场景里普及率极高的核心原因。从实际应用场景来看，这类多齿轮啮合的传动组，常出现在小型轻工设备的动力分配环节，比如小型包装线的进给动力分路、台式工装的多工位同步驱动、3D打印设备的送料与喷头升降联动结构，还有部分教学演示用的传动实训台，都会采用这类直齿轮组实现单动力输入下的多轴不同转速输出。

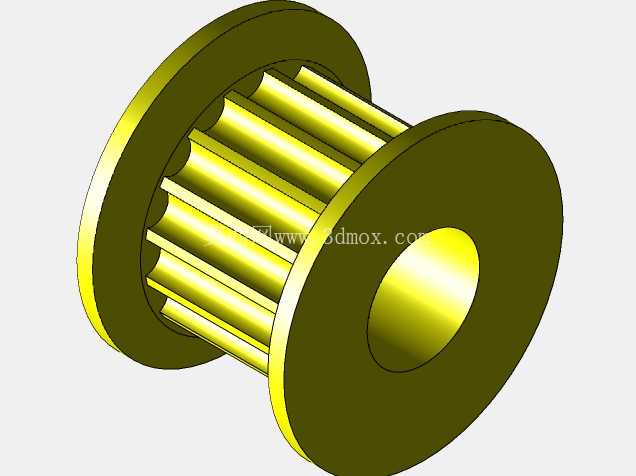

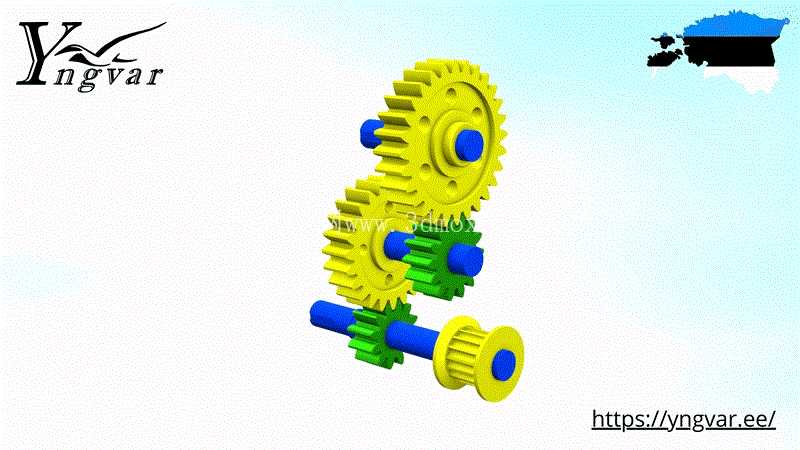

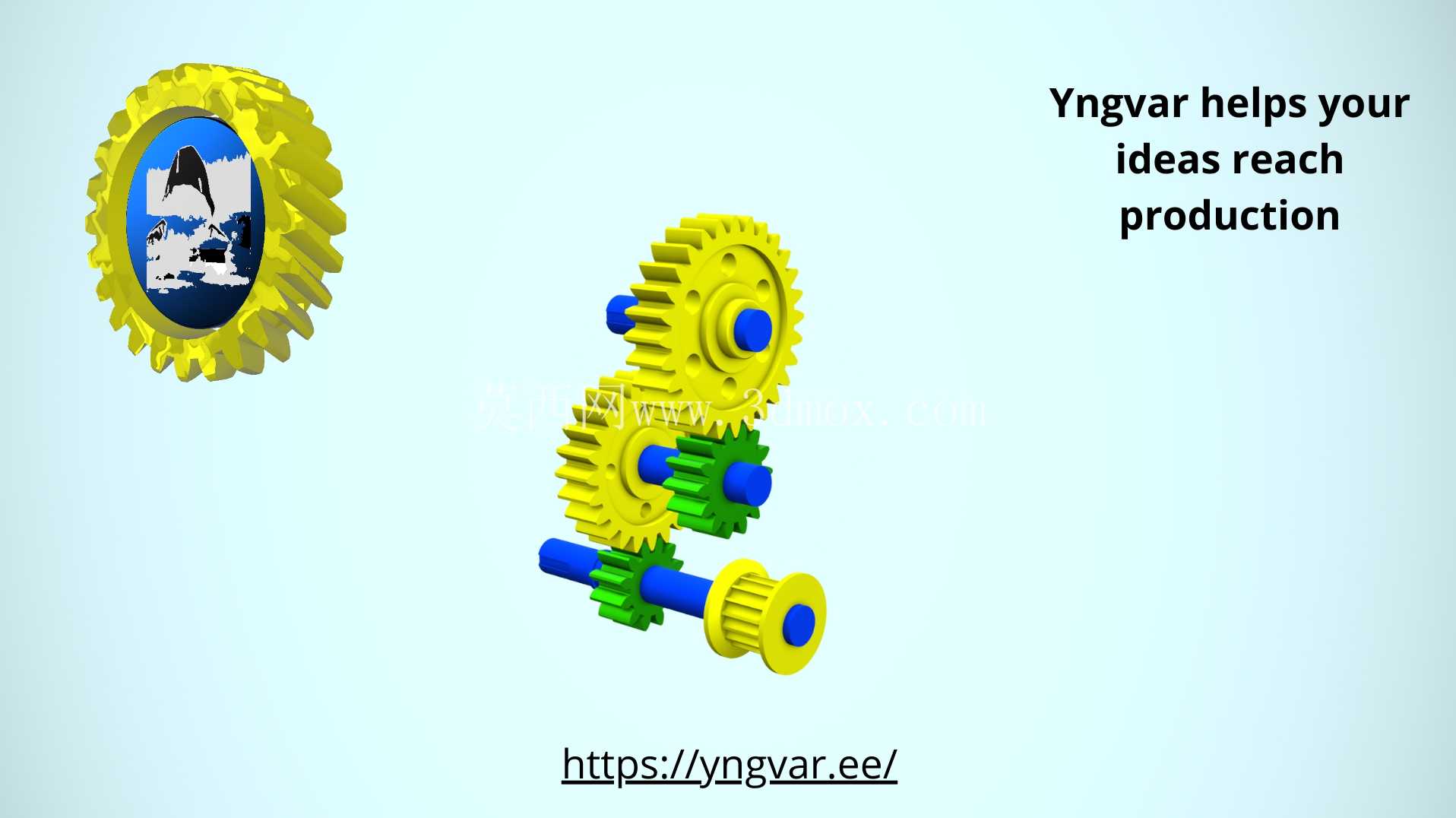

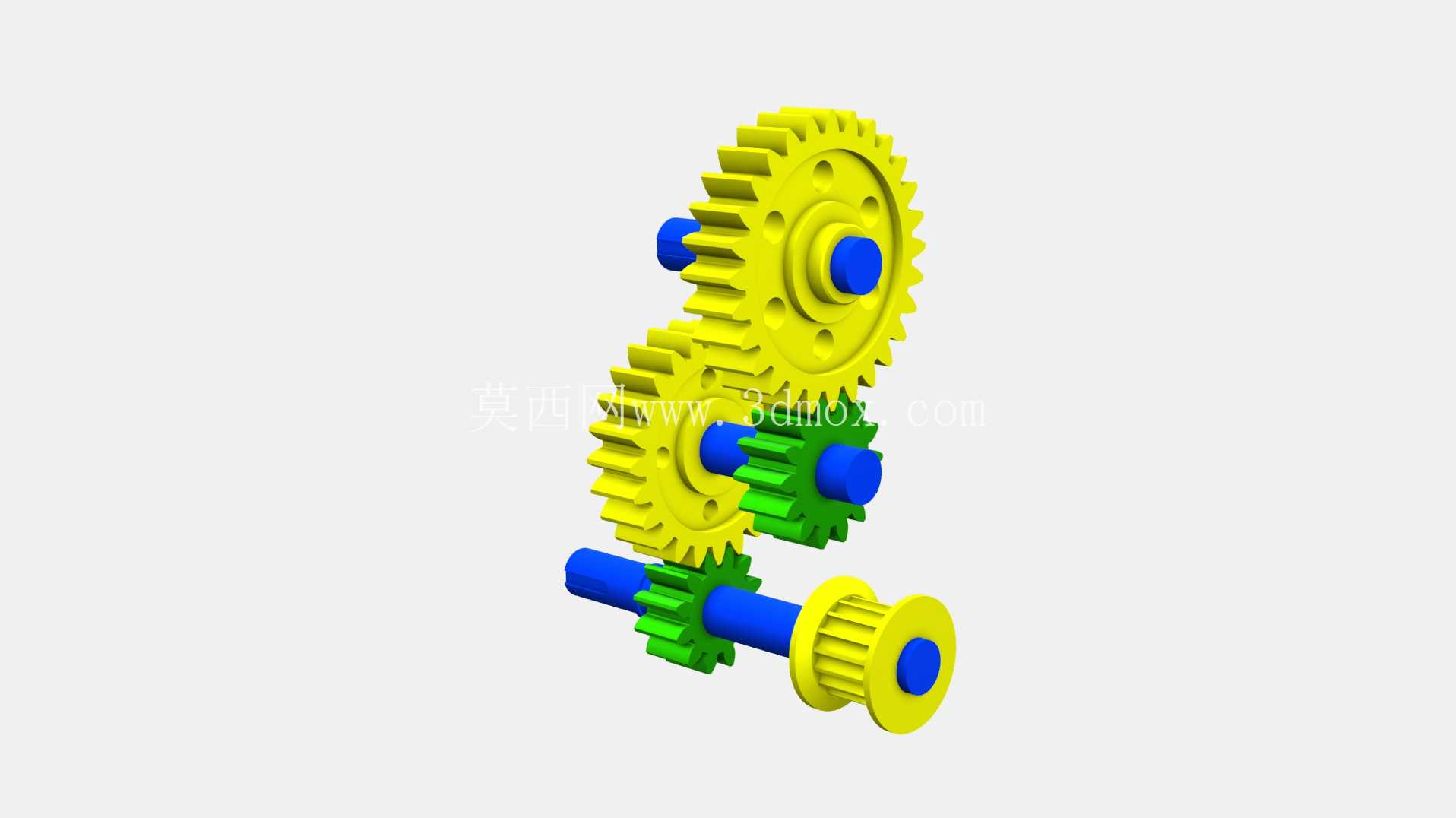

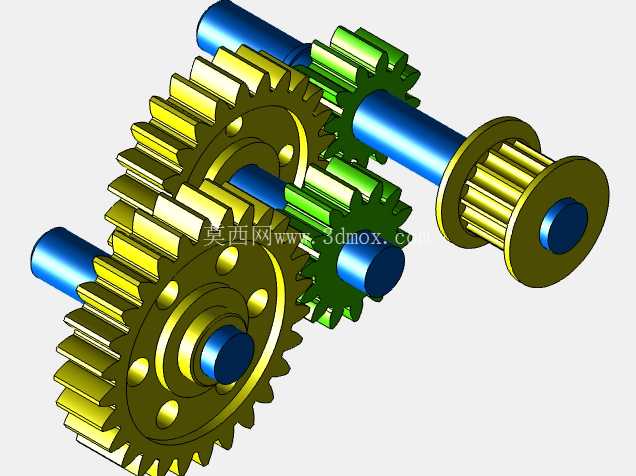

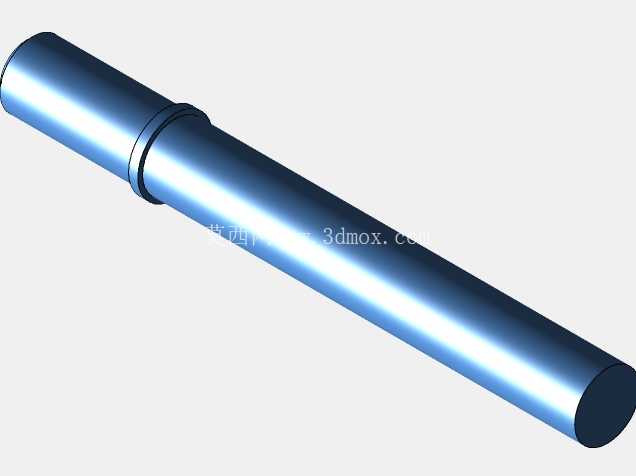

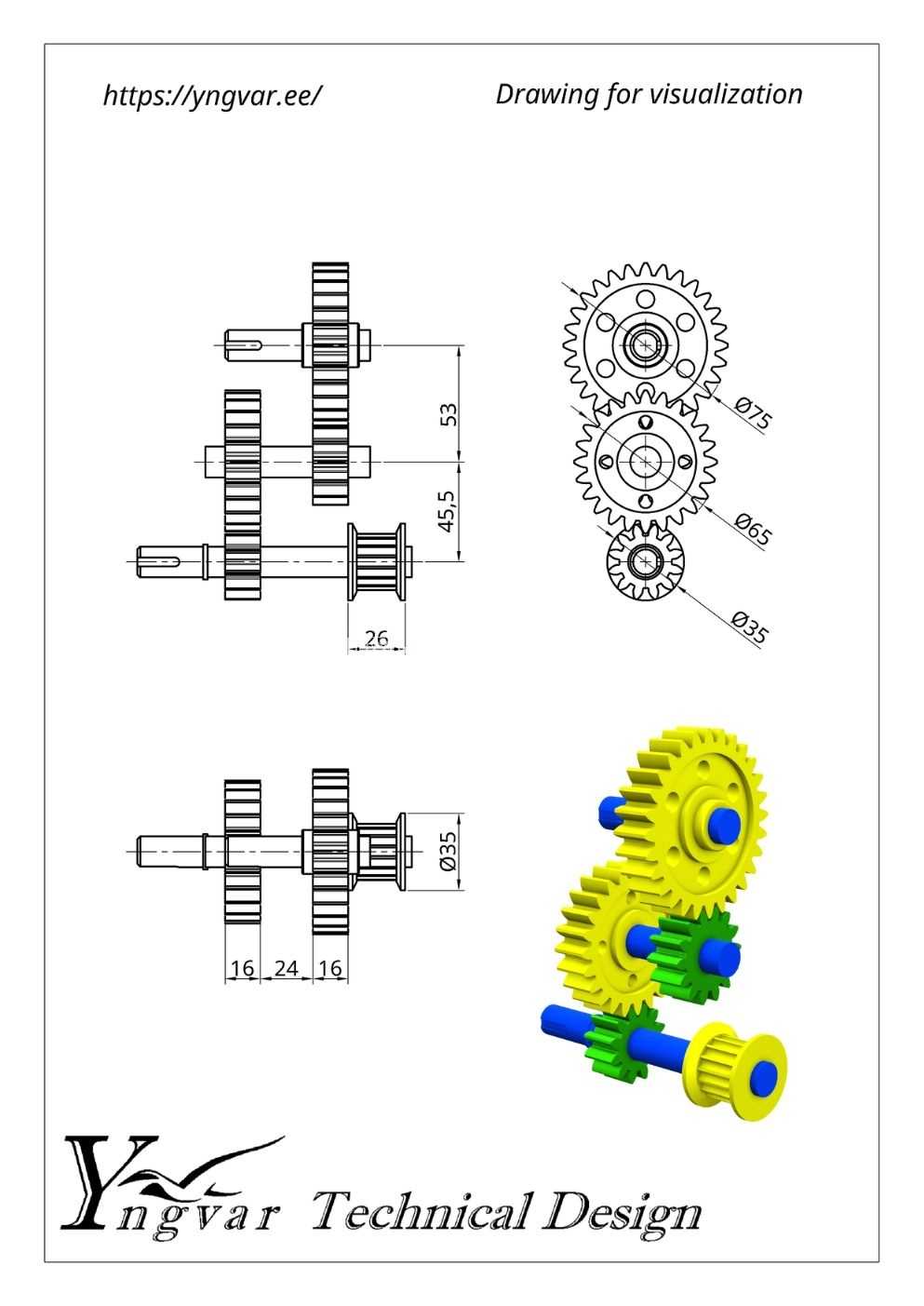

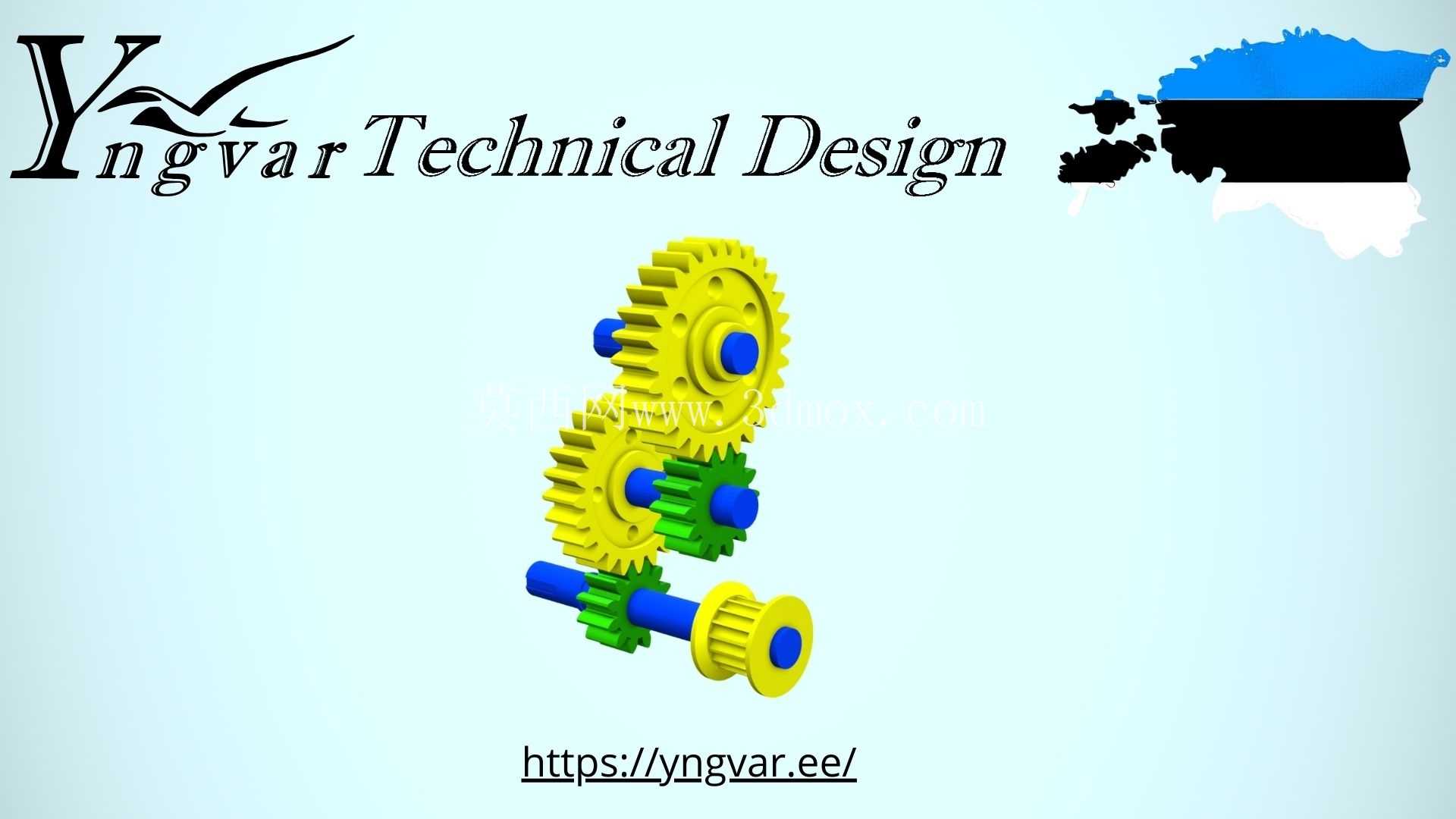

设计这套结构的时候，首先要敲定的是各级齿轮的模数匹配，因为同模数的渐开线齿形才能保证正确啮合，不会出现卡滞、齿面干涉的问题，建模时齿廓的渐开线生成要严格按照压力角20度的标准参数来，齿根过渡圆角的取值不能过小，否则实际加工后热处理环节容易在圆角处产生应力集中，运行时断齿风险会大幅提升。从结构布局来看，这套传动组采用了不同齿数、不同齿宽的齿轮搭配，大齿宽的黄色齿轮作为主传动级，承担主要的扭矩传递，小齿宽的绿色齿轮作为中间过渡轮，既可以调整传动比，也能改变输出轴的转向，满足不同工位的旋转方向需求，轴端的蓝色轴套部分是建模时特意预留的安装定位面，实际装配时这个位置要和机架上的轴承内圈配合，轴肩的高度要严格匹配轴承内圈的厚度，不能超过轴承内圈的倒角尺寸，否则会出现轴承装不到位、运行时轴向窜动的问题。

安装边界方面，这套齿轮组的轴向尺寸要严格控制，每一级齿轮的端面和相邻机架壁板之间要预留0.5到1毫米的间隙，避免运行时热胀冷缩导致齿轮端面和壁板摩擦，径向方向上，相啮合的两个齿轮的中心距公差要控制在IT7级精度以内，中心距过大会导致齿侧间隙过大，正反转切换时产生明显的冲击噪音，中心距过小则会导致齿面啮合过紧，运行阻力陡增，严重时甚至会出现卡齿、崩齿的故障。实际选型使用时，要根据传递的扭矩大小匹配对应的齿轮模数，模数越大轮齿的抗弯强度越高，对应的整体结构尺寸也会越大，所以要在安装空间允许的范围内选择合适的模数，不要盲目选大模数造成空间浪费，也不能选过小模数导致轮齿强度不足。

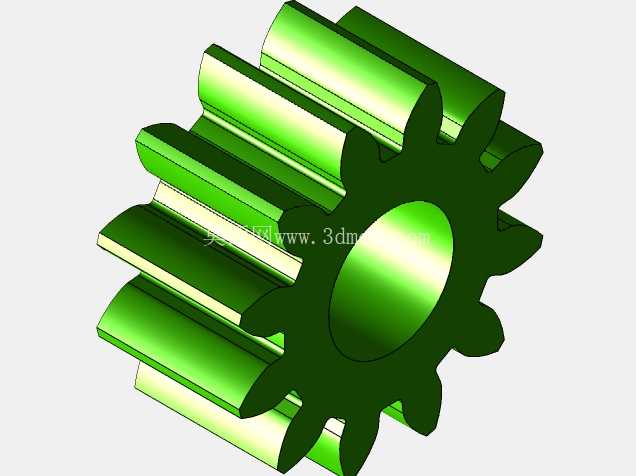

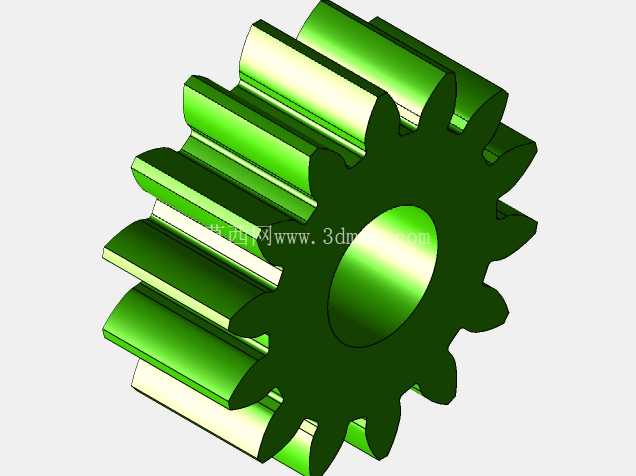

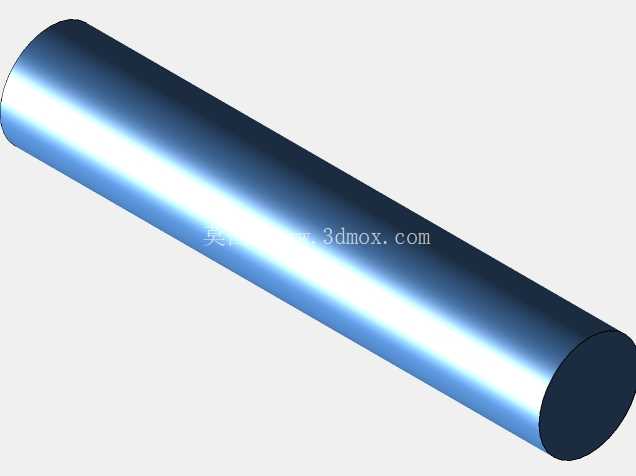

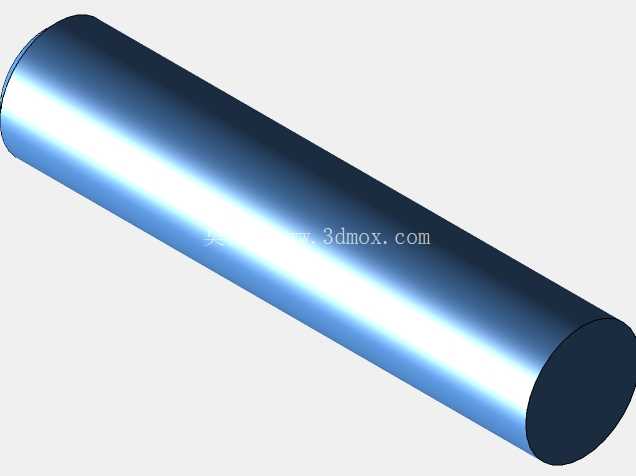

从功能特性来说，直齿轮传动的瞬时传动比恒定，传动效率可以达到98%以上，而且因为没有轴向力，支撑轴的轴承只需要承受径向载荷，轴承选型可以用更经济的深沟球轴承，不需要用能承受轴向力的角接触轴承，能有效降低整体的制造成本。不过直齿轮传动也有固有特性，就是啮合时是整个齿宽同时进入啮合、同时退出啮合，所以运行时的冲击和噪音会比斜齿轮大，不适合高速重载的传动场景，一般用在转速不超过1500转每分、载荷平稳的中小功率传动环节。建模过程中特意做了不同颜色的分区，黄色的大齿轮是动力输入级和最终输出级，绿色的小齿轮是中间惰轮，蓝色的部分是传动轴和轴端定位结构，这样的分区能让结构工程师在看模型的时候快速区分不同功能的零件，不用逐个点开零件树查属性，做装配干涉检查的时候也能快速定位不同零件的配合关系。另外在齿形建模的时候，特意还原了齿顶高系数1、顶隙系数0.25的标准齿制参数，保证模型导出工程图后可以直接用于加工，不需要再重新调整齿形参数，齿面的粗糙度要求也按照常规传动齿轮的标准做了对应设置，啮合齿面的粗糙度Ra1.6，非配合面Ra3.2，符合通用机械加工的工艺要求。

实际装配的时候还要注意，齿轮和轴的配合一般采用过渡配合，键连接的位置要对齐键槽，装配后要手动盘车检查整个传动链的转动灵活性，不能有卡滞点，齿面接触斑点要均匀分布在齿高中部，接触面积沿齿高方向不小于40%，沿齿宽方向不小于50%，才能保证运行时载荷均匀分布在齿面上，避免局部载荷过大导致早期点蚀失效。这套结构里的多齿轮排布，还考虑了传动比的合理分配，避免单级传动比过大导致大齿轮尺寸超出安装空间，通过两级到三级的传动减速，把输入的高转速低扭矩转换成输出端的低转速大扭矩，匹配执行机构的负载需求。
