6mm带宽适配GT2同步带轮结构设计

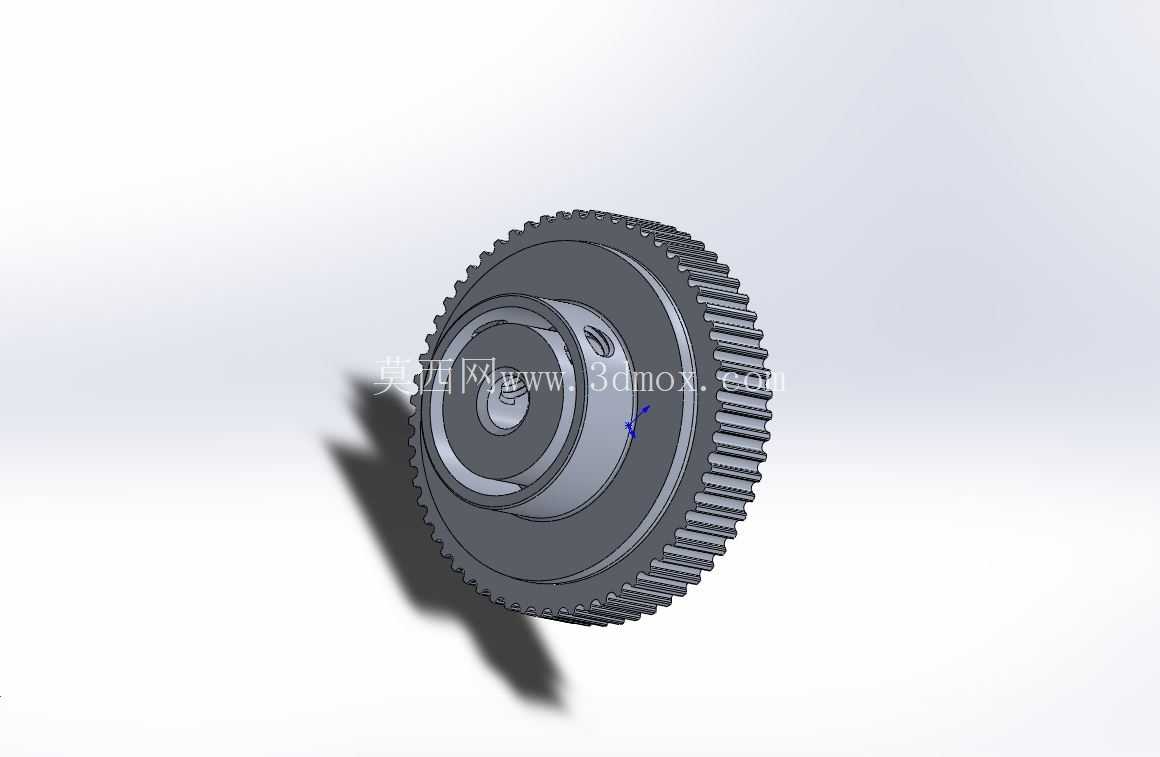

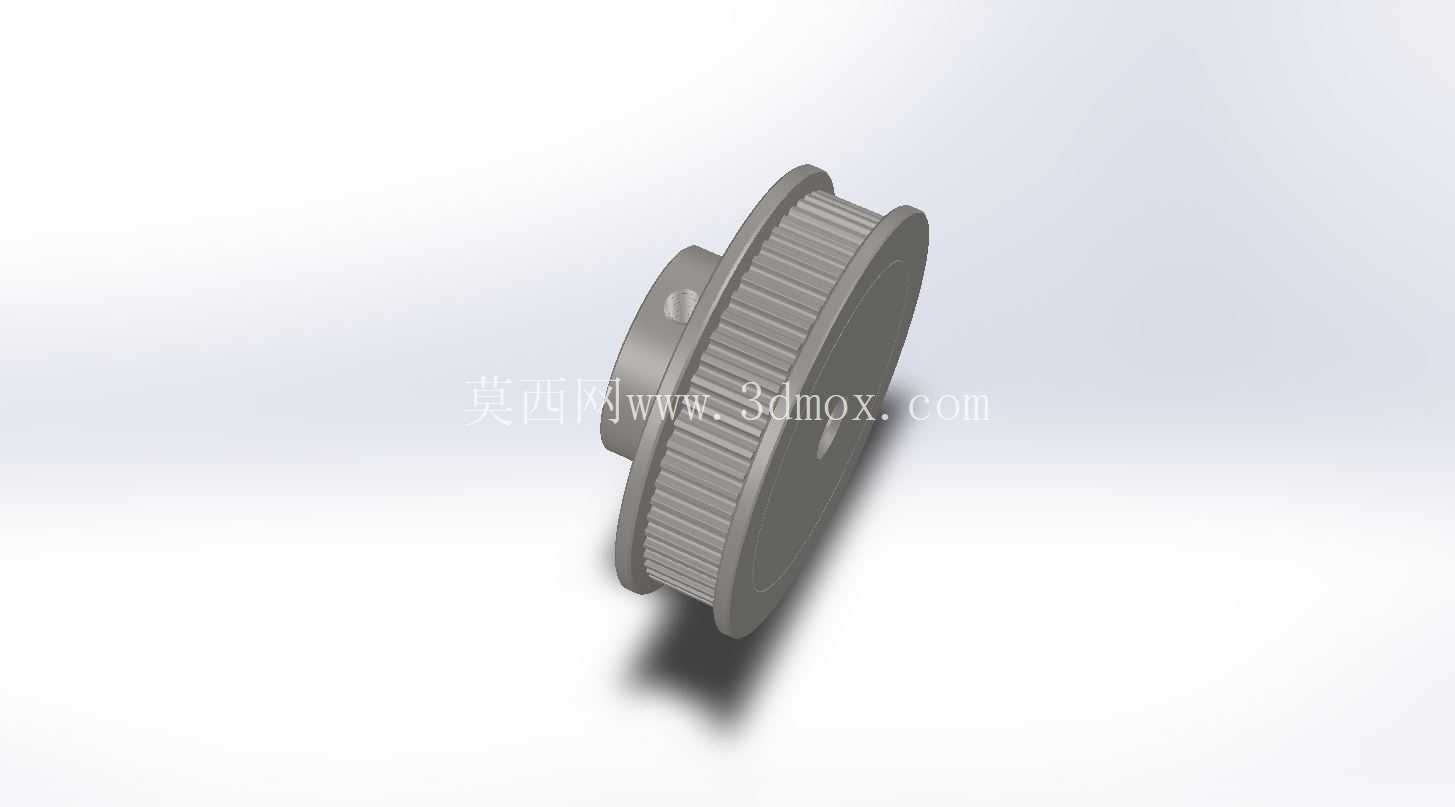

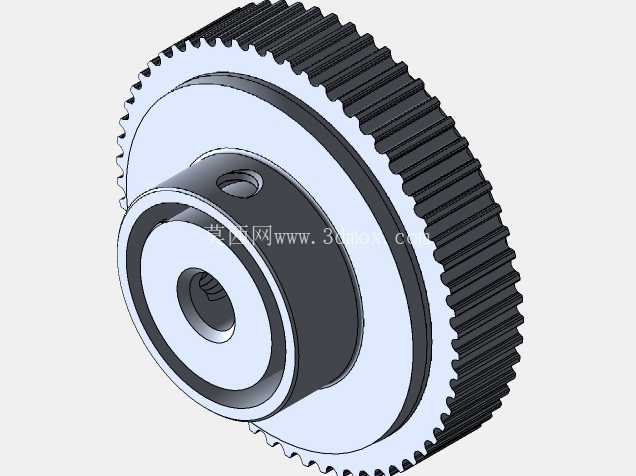

　　这款同步带轮适配6mm宽度GT2同步带，是轻载精密传动场景中极为常用的传动部件，日常选型中常被用于3D打印机进给轴、小型自动化模组滑台、桌面级检测设备传动链路、小型输送线驱动端等对传动精度有一定要求、负载水平不高的工况中。从结构设计来看，带轮采用单侧挡边加高的一体式轮毂结构，轮齿部分严格遵循GT2带型的齿形参数，齿距为2mm，齿廓采用圆弧过渡设计，能和同步带的齿面充分贴合，减少啮合过程中的间隙与多边形效应，降低传动过程中的噪音和磨损，保证传动比的准确性。

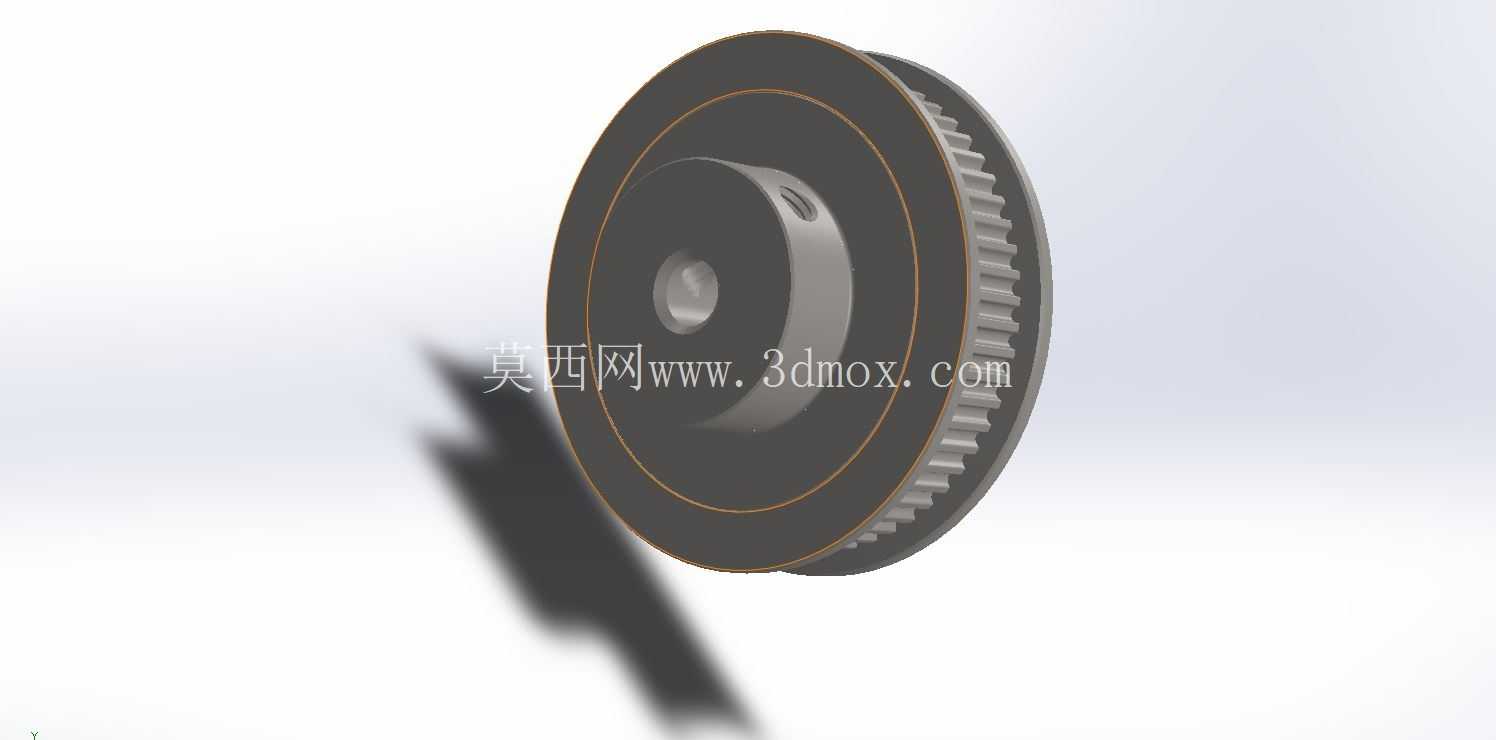

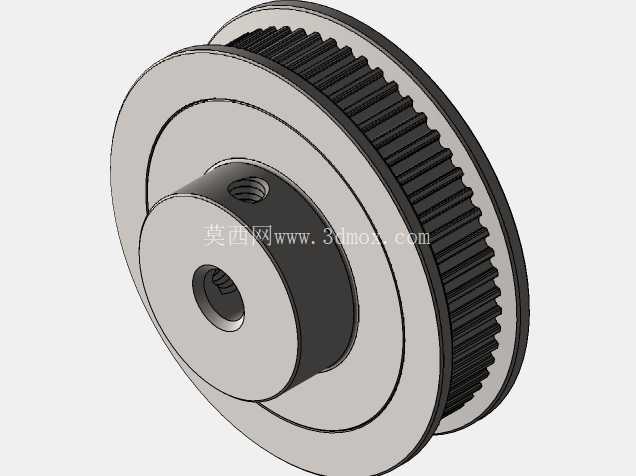

　　轮毂部分做了阶梯式的内孔设计，中心安装孔预留了紧定螺钉的安装位，安装时可以通过紧定螺钉将带轮固定在对应直径的电机轴或者传动轴上，避免传动过程中出现周向打滑的问题，同时轮毂端面做了减重凹坑设计，在保证整体结构强度的前提下尽可能降低带轮自身的转动惯量，减少高速运转时的动态负载，提升传动响应速度。带轮两侧的挡边高度略高于同步带安装后的顶面，能够有效避免设备运行过程中同步带出现跑偏、脱齿的问题，尤其是在长行程水平传动或者垂直安装的传动链路中，挡边的限位作用可以大幅降低设备的日常维护频次，减少因带体跑偏导致的传动故障。

　　在安装边界上，这款带轮的外径尺寸适配常规GT2带轮的安装空间，轮体宽度略大于6mm同步带的实际宽度，预留了少量的轴向调整余量，安装时可以根据轴系的实际对中情况微调带轮的轴向位置，保证同步带在带轮上的居中啮合，避免带体边缘出现异常磨损。设计过程中需要重点关注轮齿的表面粗糙度，齿面如果过于粗糙会加速同步带的磨损，缩短带体使用寿命，过于光滑则容易出现啮合打滑的问题，因此齿面加工需要控制在合理的粗糙度范围内。同时轮毂部分的同轴度公差需要严格控制，若带轮安装后存在径向跳动，会导致传动过程中同步带张紧力出现周期性波动，长期运行会引发带体疲劳、张紧机构失效等问题。

　　在实际选型搭配时，这款带轮可以和同规格的GT2惰轮配合使用，根据传动链路的布局需求调整带体的包角，当中心距较小、负载波动较大时，可以适当增大主动轮的包角，提升传动的可靠性。和传统的模数齿轮传动相比，这类同步带轮不需要额外的润滑维护，传动过程中没有油污污染，适合用在对洁净度有一定要求的设备场景中，比如桌面级电子制造设备、实验室小型检测仪器、食品包装的轻载输送工位等。同时带轮的材质选择上，若用于常规工况可以采用铝合金材质做阳极氧化处理，兼顾轻量化和耐磨性能，若用于有腐蚀环境的场景则可以选用不锈钢材质加工，提升部件的环境适应性。在三维建模过程中，需要准确还原轮齿的齿形参数、挡边的高度尺寸、轮毂内孔的公差以及紧定螺钉孔的位置，保证模型导出后可以直接用于工程出图或者3D打印打样验证，建模时可以先通过齿形方程绘制单齿截面，再通过圆周阵列得到完整的轮齿结构，之后和轮毂、挡边部分做布尔合并，最后对锐边做倒圆角处理，避免安装和使用过程中出现锐边划伤的问题。
