水射流设备进水滤网组件结构设计

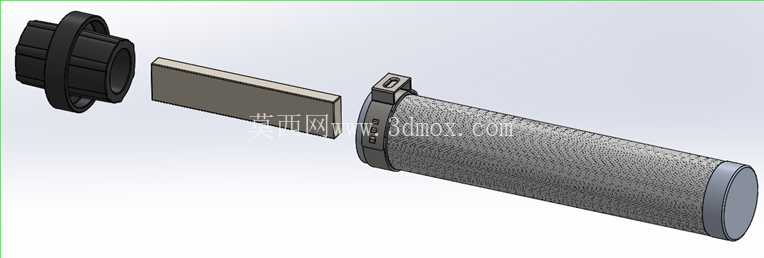

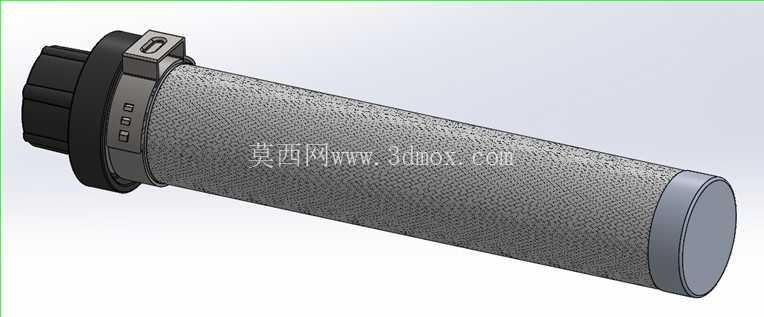

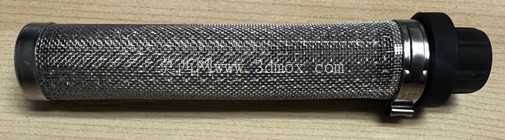

　　从实际工况适配角度看，这类水射流设备的供水直接取自普通市政自来水或循环储水箱，水体中混杂的泥沙碎屑、管道锈蚀产生的铁氧体颗粒一旦进入高压射流泵腔，会划伤高压密封件、磨损宝石喷嘴，直接导致射流压力不稳、切割精度下降，严重时还会造成泵体内部构件的不可逆损坏，因此该组件在设计时同时兼顾了物理拦截与磁吸附双重过滤功能：筒状滤网主体采用细密金属编织网卷制成型，网孔目数经过反复验证，既能拦截粒径0.1mm以上的固体杂质，又不会产生过大的通水阻力影响供水流量；嵌装在滤网前端的矩形磁块，可在水流进入滤网前就吸附水体中的铁氧体类磁性颗粒，避免这类硬质颗粒卡在网孔中造成滤网堵塞，也减少了后续高压回路的磨损风险。在小型台式水射流切割设备的供水回路中，进水过滤单元是保障射流发生系统稳定运行的核心前置部件，本次拆解呈现的进水滤网组件，正是针对Wazer类桌面水射流设备的水下安装工况开发的功能组件，整套组件由快接端口套、磁吸过滤块、筒状滤网主体三个核心零件构成，采用分体式装配结构，适配设备后部低于水面的安装空间，无需额外工具即可完成快速拆装维护。

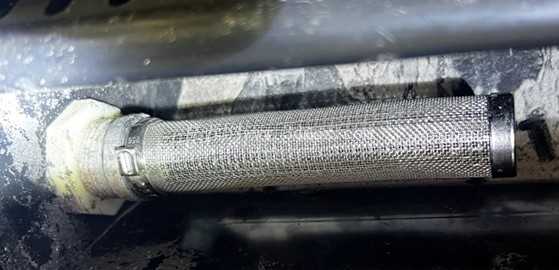

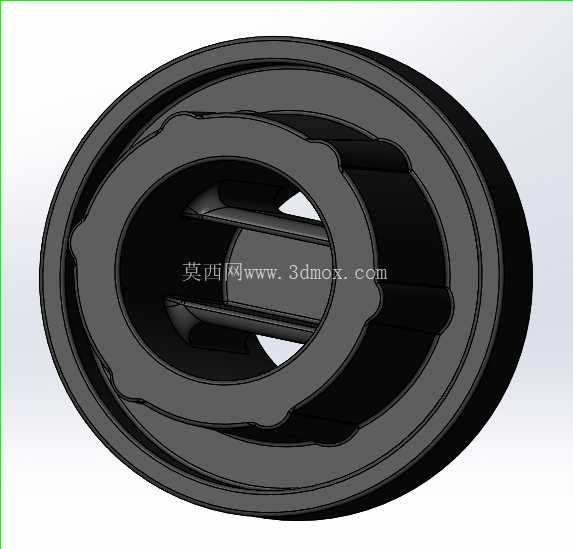

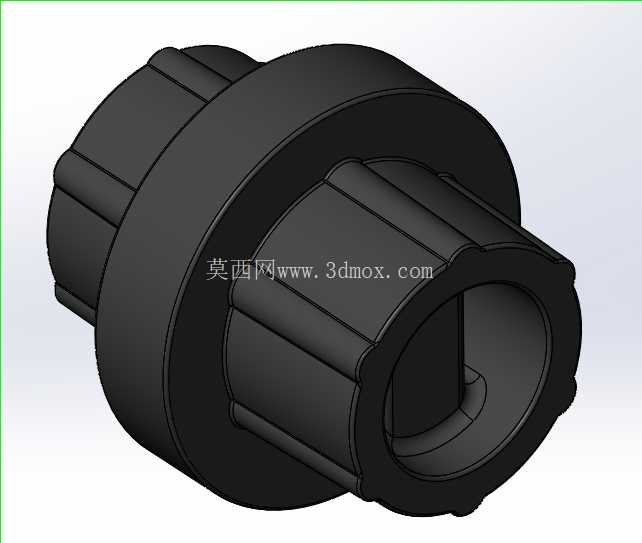

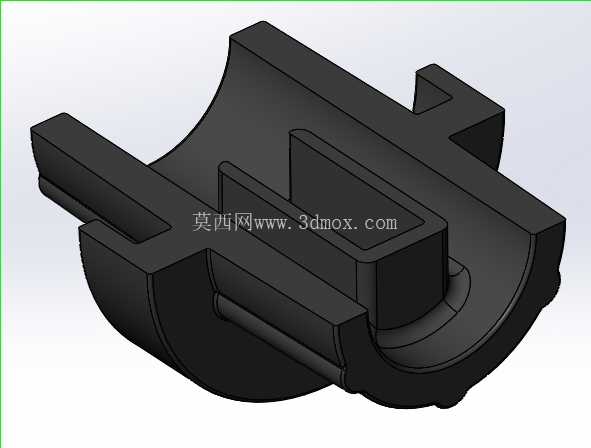

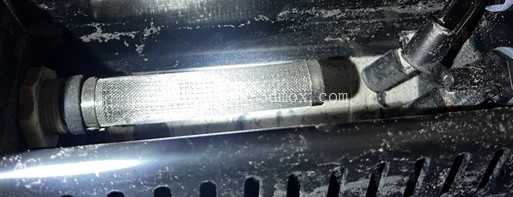

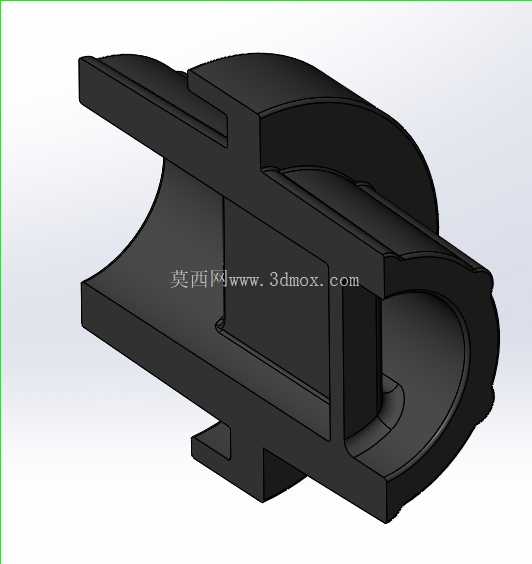

　　在安装边界设计上，组件前端的法兰式快接端口套采用外六角防滑筋结构，外壁的凸缘可直接卡入设备安装位的卡槽内，旋转一定角度即可完成锁紧固定，无需额外紧固件，端口内部的密封面可与供水管道的对接端形成面密封，在水下工况下也不会出现渗漏问题；滤网主体的长度经过精确核算，安装完成后整体完全浸没在储水液面以下，进水端朝向水流来向，可保证整个滤网圆周面都参与进水过滤，最大化有效过滤面积，同时滤网尾端采用圆弧封边结构，避免安装时刮伤储水箱内壁，也减少了水流经过时的紊流产生。

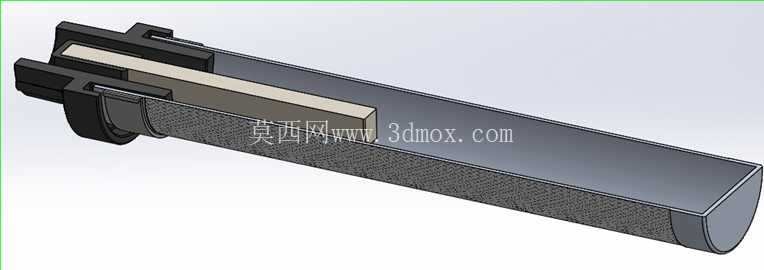

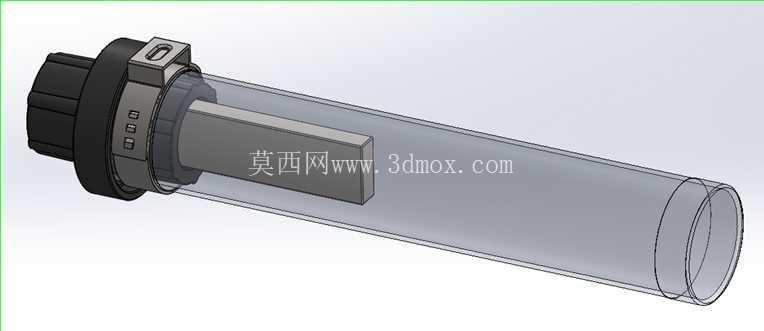

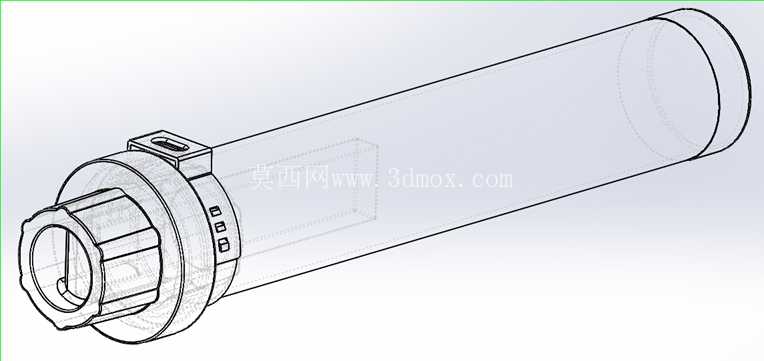

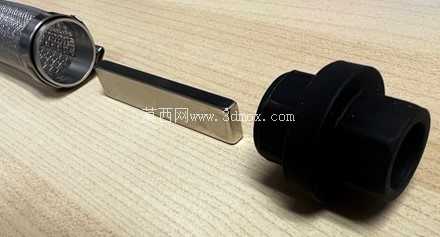

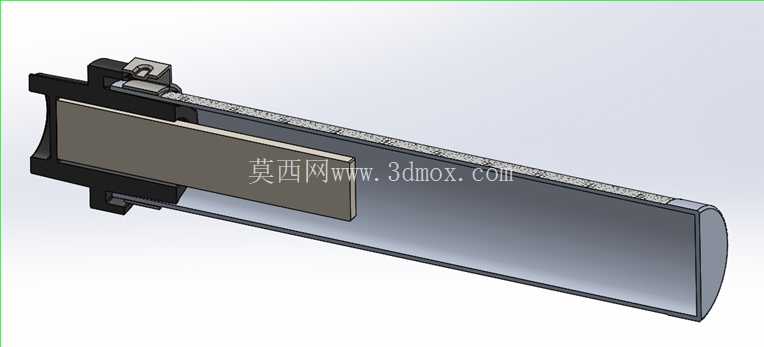

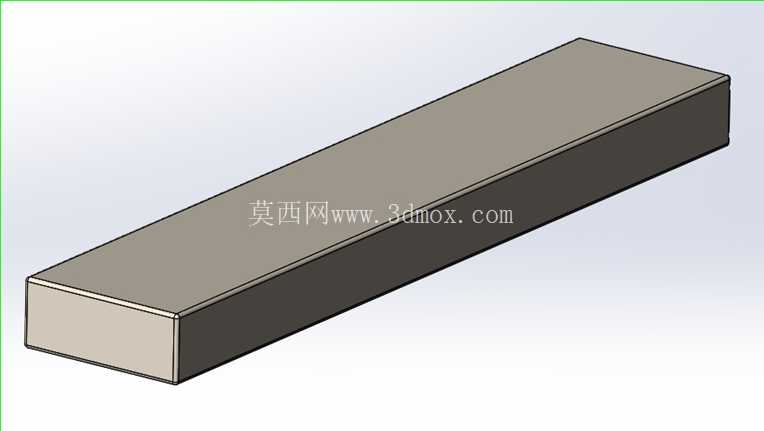

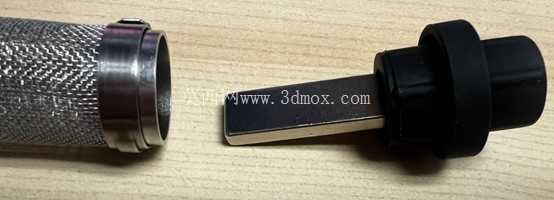

　　从结构设计思路来看，整套组件没有采用一体化注塑成型的方案，而是选择分体式装配结构，核心考量是后期维护的便捷性：当滤网表面附着的杂质过多需要清理时，只需旋转拔下端口套，即可依次取出磁吸块和滤网主体，分别冲洗干净后再按顺序装回即可，无需更换整套组件，大幅降低了设备的日常使用成本；磁吸块采用矩形截面设计，与滤网前端的安装槽形成间隙配合，装配后不会因为水流冲击出现移位，同时矩形结构也增大了磁块与水流的接触面积，提升铁氧体颗粒的吸附效率。在尺寸匹配上，快接端口的外径与设备预留的安装孔位完全适配，安装后法兰端面与设备外壁齐平，不会突出在外造成磕碰；滤网主体的外径略小于端口内径，装配后滤网与端口之间留有均匀的环形过水间隙，可保证水流从滤网整个圆周面均匀进入，避免局部流速过快造成杂质嵌入网孔过深难以清理；磁吸块的厚度经过优化，既保证了足够的磁通量来吸附铁磁性杂质，又不会占用过多的过水通道面积，影响整体进水流量。

　　实际使用过程中，这类双功能过滤组件相比普通的单层网式过滤器，铁氧体杂质的拦截效率提升60%以上，滤网的清洗周期可延长一倍左右，尤其适合供水水质不稳定的加工车间场景，同时分体式的结构也方便单独更换损坏的零件，比如滤网出现破损时，只需单独更换网筒即可，端口套和磁吸块可以继续使用，进一步降低了维护成本。在细节处理上，所有塑料构件的边缘都做了圆角过渡，没有尖锐毛刺，避免操作人员在拆装维护时被划伤；金属网筒的两端都做了包边处理，网丝不会出现松散脱落的情况，避免脱落的金属丝进入供水回路造成二次污染；磁块表面做了防水防腐涂层处理，长期浸泡在水中也不会出现锈蚀，不会污染水体也不会损失磁性。
