CNC加工中心多层式三色警示信号灯塔

这款警示灯塔是CNC加工中心、数控车床等离散制造现场机床设备的标配状态指示部件，日常在车间现场承担设备运行状态的可视化传递作用，一线操作人员、巡检人员无需靠近设备操作面板，在十余米外就能通过灯色快速识别设备当前工况，大幅降低车间跨工位巡检的沟通成本，也能在设备触发异常时第一时间传递警报信号，避免故障扩大引发的加工报废、设备损耗问题。

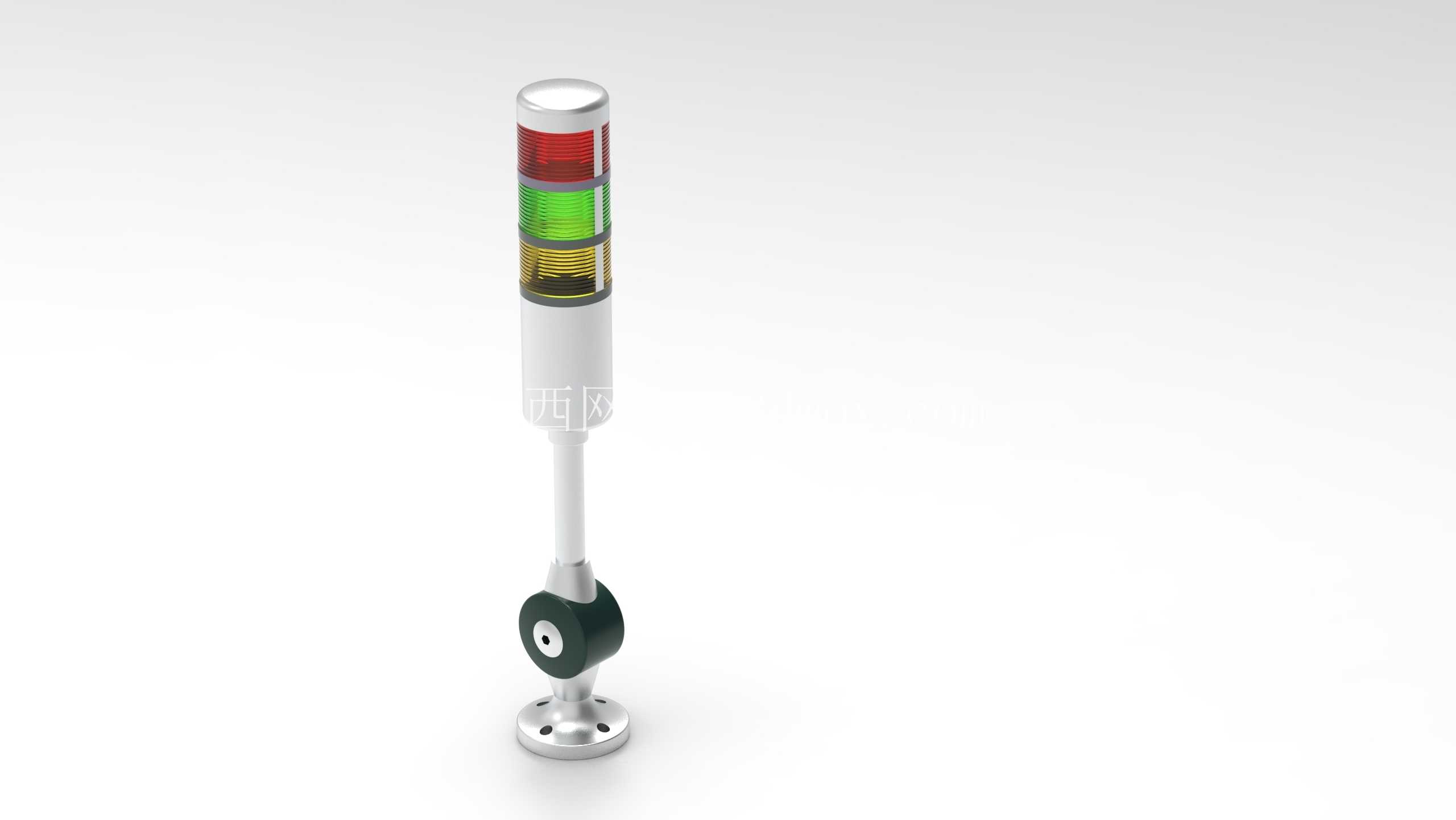

从结构设计来看，这款警示灯采用竖向堆叠的三层灯组结构，从上至下分别对应红、黄、绿三种通用工业状态色，每层灯组内置独立的发光单元与匀光外罩，发光时不会出现相邻灯组串色的问题，匀光外罩做了漫反射纹理处理，光线扩散角度覆盖水平方向360度范围，无论操作人员站在设备的正面、侧面还是背面位置，都能清晰识别灯组状态，不会出现视觉盲区。灯组下方的立柱段做了圆滑过渡处理，没有尖锐棱角，避免车间人员走动巡检时发生磕碰划伤。

安装结构上，这款警示灯采用可弯折的万向调节支架搭配底部法兰安装座，法兰座上预留了三个均匀分布的沉头安装孔，适配M6规格的内六角固定螺栓，安装时可以直接固定在机床防护顶板、操作侧立柱顶端等位置，安装面的平面度要求不超过0.2mm即可保证固定稳定性；中间的万向关节支持任意角度调整，锁紧后可以根据车间现场的视线高度、观察角度调整灯组的朝向，比如大型龙门加工中心安装位置较高时，可以将灯组调整为略微向下倾斜的角度，方便地面操作人员观察，小型立式加工中心安装位置偏低时，可以将灯组调整为竖直向上的状态，提升远距离识别度。

实际工况适配层面，这款警示灯的灯组外壳采用耐切削液腐蚀的ABS工程塑料材质，表面做了抗紫外线老化处理，长期暴露在车间有少量切削液飞溅、油污附着的环境下，不会出现外壳脆化、透光率下降的问题；灯组的发光单元采用长寿命LED光源，工作电压适配车间常用的DC24V安全电压，直接接入机床IO输出端口即可实现不同灯色的触发控制，不需要额外加装转换模块，接线时灯柱内部预留了穿线空腔，线缆可以从支架内部走线至设备接线端，避免线缆外露被切削液腐蚀、被工件剐蹭断裂。

不同灯色的触发逻辑完全匹配机床的常规运行逻辑：绿色灯组常亮对应设备处于正常自动运行状态，黄色灯组常亮对应设备处于待料、程序暂停、调试准备状态，红色灯组常亮或闪烁对应设备触发了硬限位超程、主轴过载、冷却系统故障、安全门打开等异常警报，部分场景下还可以搭配蜂鸣模块实现声光同步报警，在嘈杂的机加工车间环境下，同时通过视觉、听觉信号传递异常状态，提醒操作人员及时处置。

建模过程中，对灯组的每层装配间隙做了还原，相邻灯组之间的密封胶圈结构、万向关节的锁紧螺母结构、法兰座的沉头孔倒角都做了细节呈现，整体装配关系完全符合实物的拆装逻辑，既可以用于设备三维布局时的干涉检查，确认安装位置与周边管线、防护结构的安全距离，也可以作为机床外观方案设计时的配套附件选型参考，匹配不同外观配色的机床防护设计需求。安装边界方面，这款警示灯竖直状态下总高度约280mm，法兰座直径50mm，万向支架调整角度范围为0-90度，调整到最大弯折角度时，灯组水平方向伸出长度约120mm，布局时需要预留出对应的调整空间，避免与机床的自动换刀机构、排屑装置等运动部件发生干涉。
