微型深沟球滚珠轴承结构设计

在小型精密传动结构的设计选型中，这类小尺寸滚珠轴承的应用场景覆盖了大量对安装空间有严格限制的设备领域，从消费电子的微型转轴结构，到小型通讯设备的转动支撑部位，再到精密仪器的进给机构、小型伺服传动的输出端支撑，都能见到这类微型轴承的身影。不同于大尺寸重载轴承的设计逻辑，微型滚珠轴承的核心设计目标是在极小的安装边界内，提供稳定的低摩擦转动支撑，同时兼顾径向载荷的承载能力，适配轻载高速的转动工况。

从结构设计思路来看，这类轴承采用经典的深沟球滚道构型，内圈与外圈的滚道曲率经过匹配优化，滚道与钢球的接触角控制在合理区间，既能够保证纯径向载荷下的受力均匀，也能承受一定程度的轴向窜动载荷，适配小型设备中常见的轴系少量偏斜工况。保持架采用冲压式薄壁结构，在有限的轴承内部空间里，为每一颗钢球提供均匀的分隔定位，避免钢球在运转过程中发生相互摩擦碰撞，同时尽可能降低保持架自身的转动惯量，适配高速转动的使用需求。钢球的排布数量经过载荷与摩擦力矩的平衡计算，在保证额定动载荷满足使用要求的前提下，尽可能减少钢球数量带来的摩擦阻力，降低轴承运转时的能量损耗。

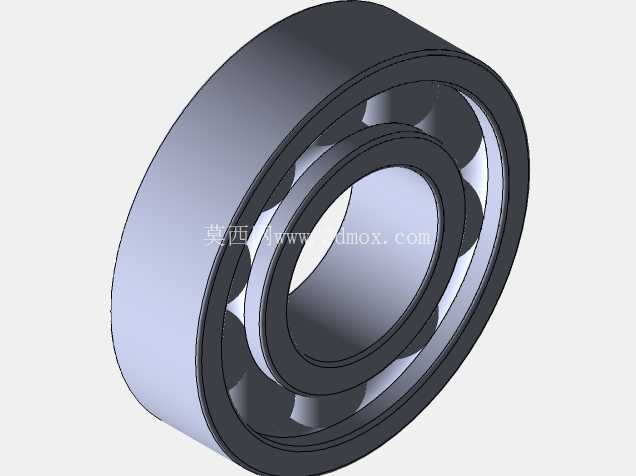

从安装边界尺寸来看，该轴承的外径为11毫米，内径为5毫米，宽度为3毫米，属于典型的微型薄型轴承，安装时的轴向定位可以采用轴用挡圈或者端盖压紧的方式，径向配合需要根据载荷特性选择合适的公差带：当内圈随轴转动、外圈固定时，内圈与轴采用过渡配合，外圈与轴承座采用间隙配合，方便安装拆卸的同时保证转动精度；当外圈随壳体转动、内圈固定时则需要调整配合公差，避免运转过程中出现跑圈磨损的问题。在实际设备装配中，这类微型轴承的压装需要采用专用工装，压力需要均匀施加在对应的套圈端面上，禁止通过滚动体传递压装力，避免钢球与滚道出现压痕损伤，影响后续的运转精度与使用寿命。

在实际使用场景中，这类轴承的润滑方式多采用脂润滑，填充的润滑脂量需要严格控制，一般填充轴承内部空间的三分之一到二分之一即可，过量填充润滑脂反而会增大运转时的搅拌阻力，导致轴承温升过高，尤其在高速轻载的通讯设备转轴场景下，温升控制直接关系到设备的长期运行稳定性。轴承的密封结构根据使用环境选择，在洁净的室内设备环境中可以采用开式结构降低摩擦阻力，在存在少量粉尘的环境中则可以搭配防尘盖结构，阻挡外界杂质进入滚道内部，延长轴承的维护周期。

从三维建模的角度来看，这类轴承的模型构建需要严格还原各部件的配合关系：内圈的滚道曲率半径、外圈的滚道曲率半径、钢球的直径与节圆直径都需要符合设计参数，保持架的兜孔间隙需要符合实际生产的公差要求，模型装配后需要验证钢球在滚道内的转动自由度，避免出现干涉问题。在做设备整体装配仿真时，这类轴承的模型可以根据仿真需求做适当简化，比如在做整机静力学分析时可以将轴承等效为刚性支撑，在做轴系动力学分析时则需要保留滚动体的接触参数，还原轴承的实际刚度特性，保证仿真结果的准确性。对于结构设计从业者来说，这类微型轴承的选型不能只看载荷参数，还需要综合考虑安装空间的限制、轴系的转速要求、环境的粉尘温度条件，才能选出最适配的轴承型号，保证设备的长期稳定运行。
