带弧形检修梯的卧式圆柱形承压储罐

在化工储运、厂区动力配套、中小型油品中转的现场场景里，卧式承压储罐的选型从来不是只看容积参数——很多现场运维人员都遇到过罐体顶部阀门检修无落脚处、爬梯直上直下易打滑、支腿安装与现有管线标高不匹配的问题，这款带检修梯的卧式储罐设计，就是从这些现场实际痛点出发做的结构优化。

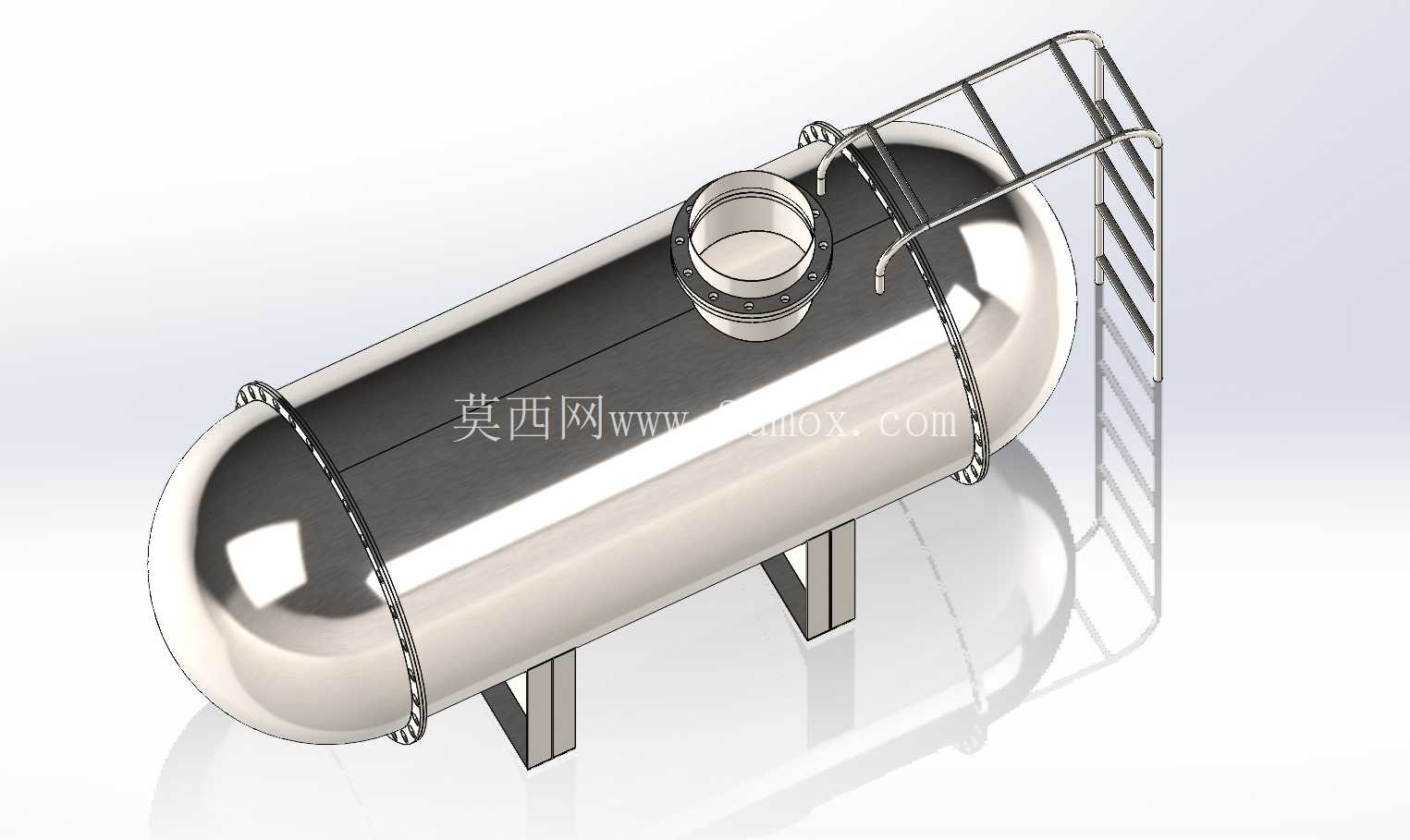

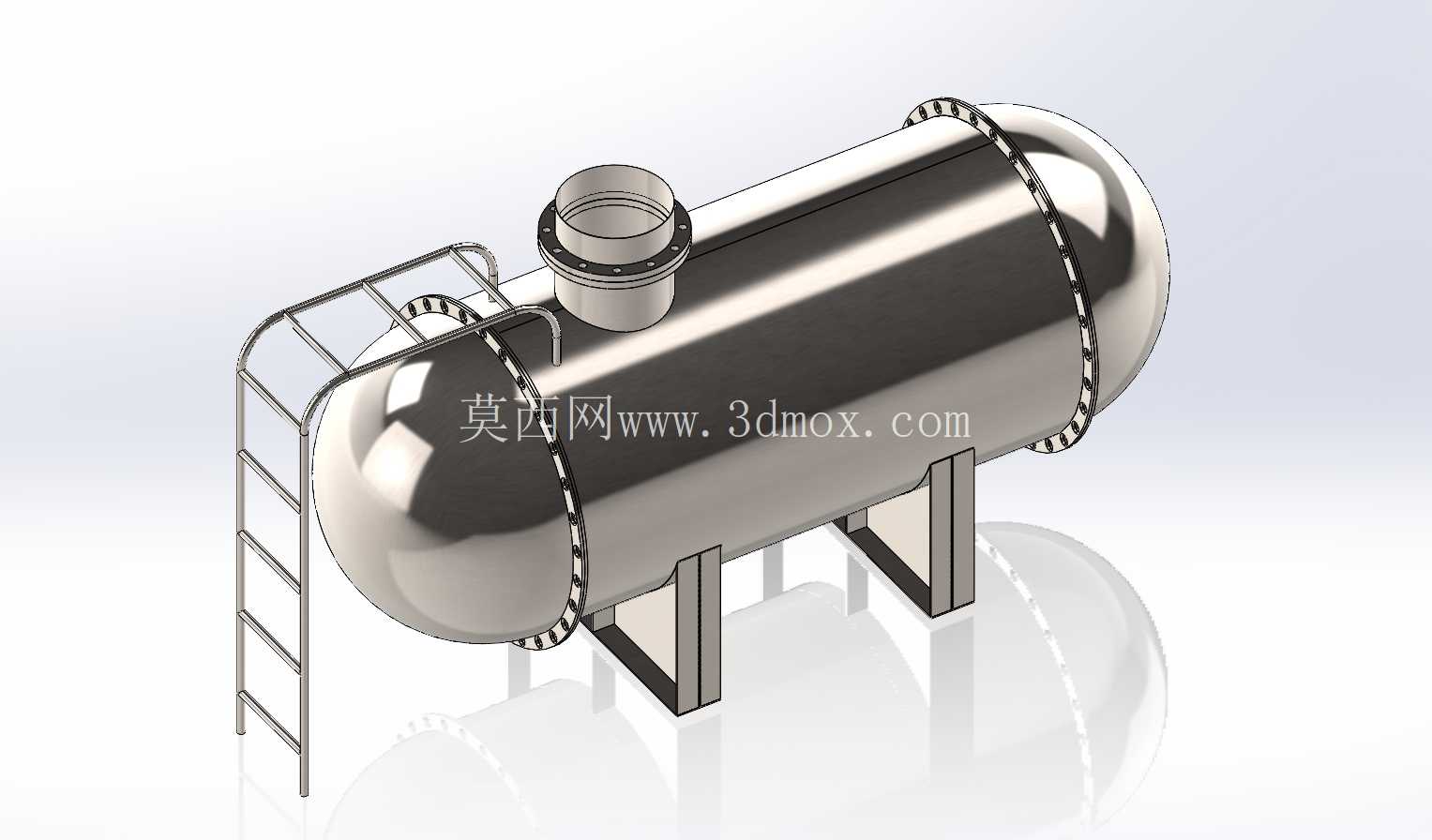

先从安装边界说起，罐体主体采用等直径圆柱筒身搭配两端标准椭圆形封头，这类封头相比半球形封头加工难度更低，承压时应力分布更均匀，适合中低压工况的通用场景；筒身长度与直径的比例控制在3:1左右，既避免了长径比过大导致的筒身中部挠度超标，也不会因为长径比过小造成占地面积浪费，两个鞍式支撑腿对称布置在距离两端封头切线位置1/4筒身长度处，这个位置是卧式容器支座的最优受力点，能让支座反力产生的筒身弯矩最小，避免筒身局部应力集中，支撑腿底部预留了标准地脚螺栓安装孔，孔位间距适配常规混凝土设备基础的预埋螺栓排布，安装时不需要额外做基础改造，只要保证基础平面水平度偏差不超过千分之二，就能避免罐体投用后出现局部沉降带来的焊缝拉扯问题。

顶部的流体接口采用带颈对焊法兰，相比平焊法兰，带颈结构能更好地传递管线载荷，减少接口处的应力集中，法兰的密封面采用突面形式，适配常用的非金属垫片，满足水、轻质油品、压缩空气等常规介质的密封要求，接口位置特意避开了检修梯的上下通道，运维人员攀爬时不会被突出的法兰磕碰，也方便后期在接口处加装阀门、盲板时预留操作空间。

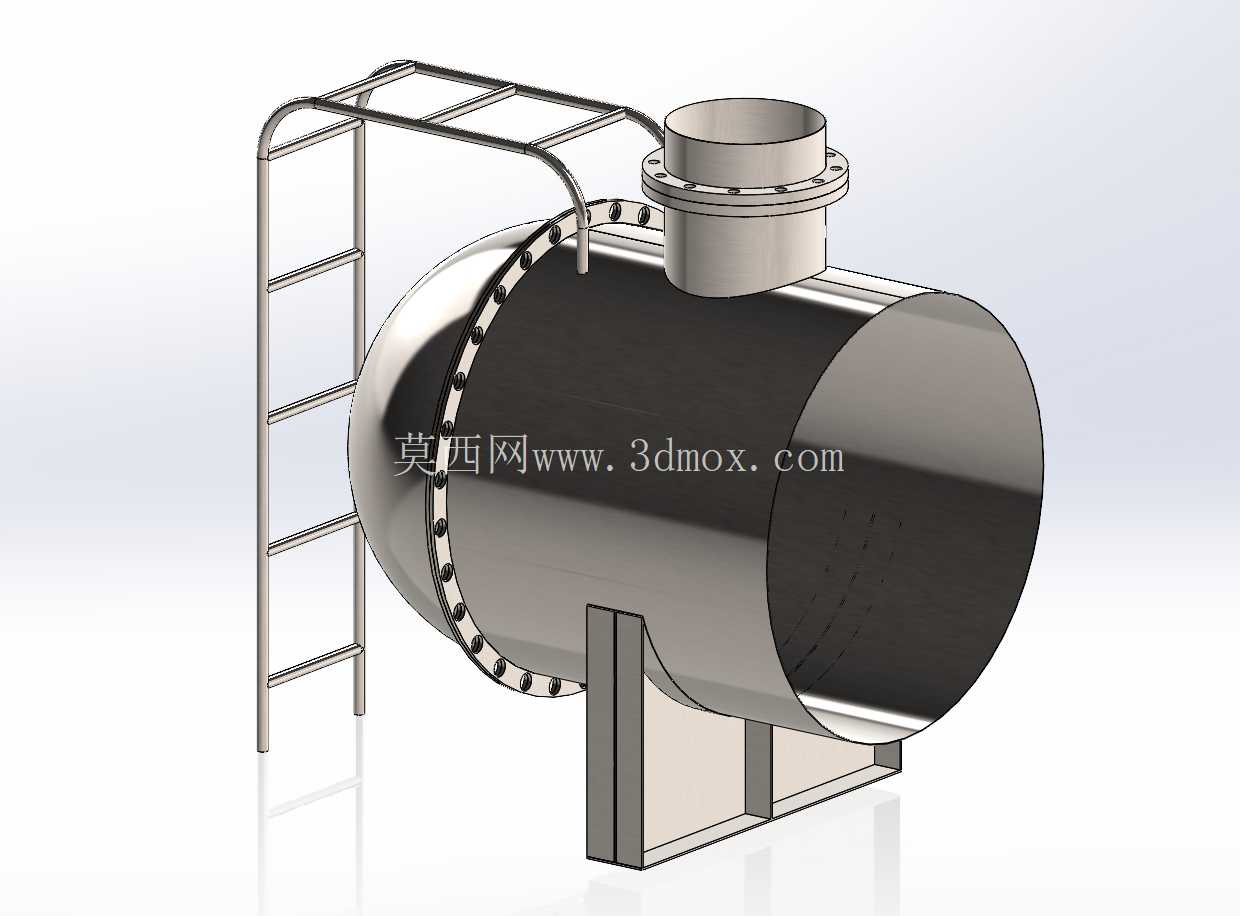

很多常规卧式储罐的顶部检修只配独立直梯，直梯与罐壁之间间隙小，攀爬时脚容易蹭到罐壁，而且到了顶部没有扶手依托，跨到罐顶作业时风险很高，这款设计直接把检修梯与罐体做了一体化设计：爬梯的侧梁顺着罐壁弧度弯曲，顶部延伸出一段弧形扶手，刚好围合在顶部法兰接口的作业区域周边，爬梯踏步采用防滑花纹钢板弯折，踏步间距控制在300mm，符合人体工程学的攀爬步幅，爬梯与罐壁之间预留了150mm的净间隙，攀爬时脚部有足够的活动空间，扶手高度从踏步面起算1100mm，刚好到成年人腰部位置，在罐顶做阀门操作、密封检查时可以全程抓扶，不需要额外搭设临时检修平台，对于厂区内没有配置登高作业车的中小型站点来说，这个设计能大幅降低日常运维的登高作业风险。

从功能适配性来看，这款储罐的结构可以覆盖多类场景的使用需求：作为工业压力容器使用时，筒身和封头的壁厚预留了足够的腐蚀裕量，适配低压压缩空气、惰性气体的缓冲储存，鞍座与罐壁之间的连接采用连续角焊缝，焊脚高度满足承压容器的焊接规范，避免交变载荷下的焊缝开裂；作为水或者燃料储存罐使用时，筒身内壁光滑无死角，后期清理沉积物时不需要额外处理内部凸起结构，底部的支撑高度预留了排污阀的安装空间，可以在罐体最低处加装排污接口，定期排出罐底沉积的杂质；作为化学品或者油品容器使用时，顶部法兰可以根据介质特性更换对应的密封垫片，检修梯的钢结构做了圆角打磨，没有尖锐棱角，避免在易燃易爆区域作业时产生碰撞火花。

设计过程中特意做了结构干涉检查：爬梯的所有杆件都不会和筒身的环向焊缝、纵向焊缝位置重合，避免焊接时爬梯的焊缝与罐体主焊缝交叉产生应力叠加，支撑腿的高度经过核算，既保证了罐体底部与地面之间有足够的操作空间安装排污、放空管线，也不会因为罐体过高导致整体重心上移，提升了罐体放置的稳定性，即使是在室外有风载的工况下，配合地脚螺栓固定也能满足抗倾覆要求。另外，整个罐体的结构拆分完全符合常规加工厂的制造工艺，筒身可以用标准钢板卷制，封头可以直接采购标准冲压件，爬梯采用常用的型钢弯折焊接，不需要定制特殊型材，制造成本可控，后期如果需要做防腐保温层，筒身外表面没有过多的凸起结构，保温层的铺设和固定都很方便，不会出现局部保温层贴合不严的问题。

很多设计人员做卧式储罐时往往只关注罐体本身的承压计算，忽略了后期运维的操作便利性，这款设计把检修通道作为整体结构的一部分做了一体化考量，从安装、使用到后期维护的全流程都做了对应的结构优化，不管是直接用于现场设备选型参考，还是作为同类型储罐的建模基础，都能减少很多重复的结构调整工作，避免出现设计完成后才发现检修空间不足、安装接口不匹配的常见问题。
