35齿HTD3M适配15mm带宽同步带轮

在轻载精密传动场景中，同步带轮的选型直接决定了传动系统的精度、噪音水平与使用寿命，这款35齿HTD3M节距的同步带轮，正是针对15mm宽度的3M同步带开发的传动构件，目前广泛应用在小型自动化输送线、桌面级3D打印设备、小型伺服传动模组、办公自动化设备以及轻型检测仪器的传动链路中。不同于普通平带轮依靠摩擦力传动的结构，这款带轮采用HTD3M标准圆弧齿形设计，齿形与带齿的啮合间隙经过反复校核，既不会因为间隙过大出现传动回差，也不会因为啮合过紧导致带齿磨损加剧，在额定负载下传动效率可以稳定保持在98%以上，几乎无滑动的传动特性也让它能够胜任需要精准传动比的工位，比如小型点胶设备的X/Y轴传动、标签收放卷的恒定线速度传动等场景。

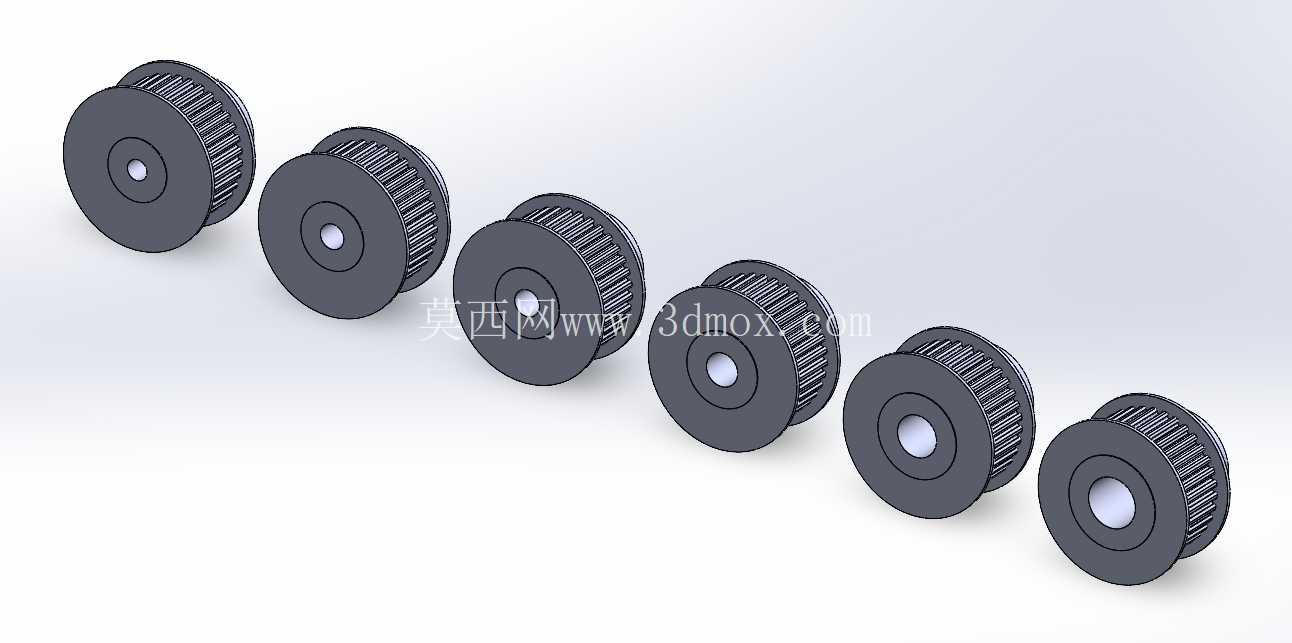

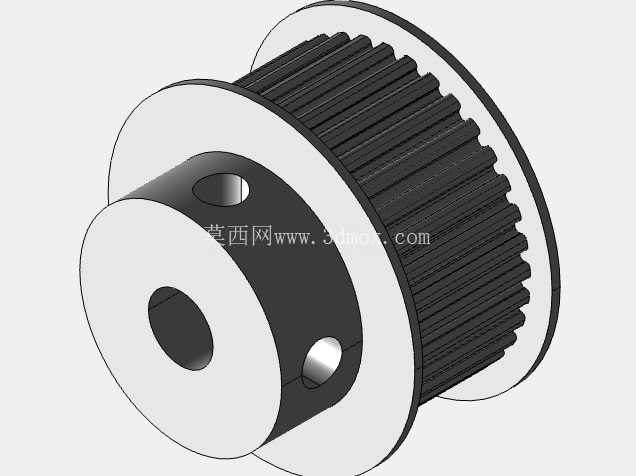

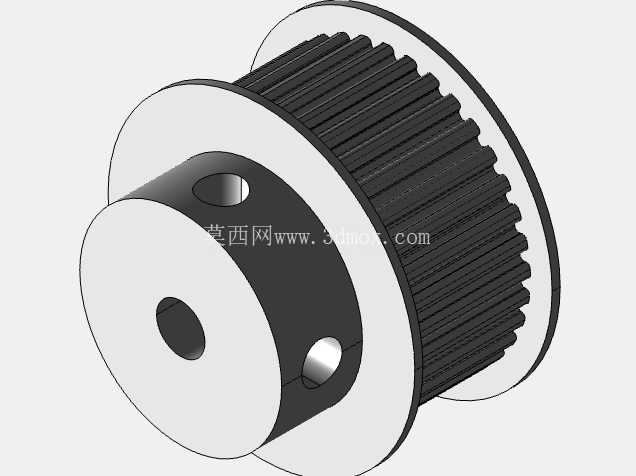

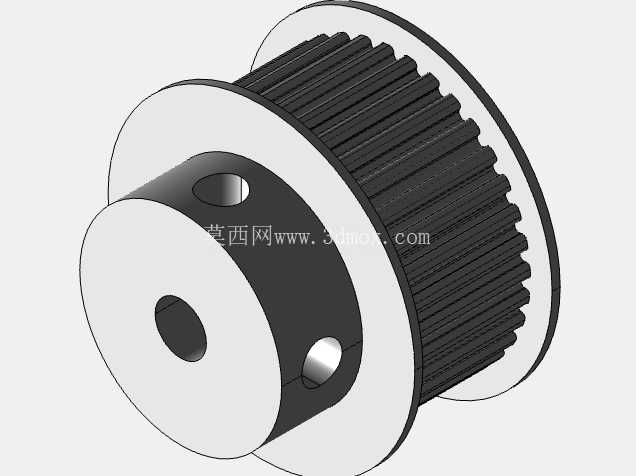

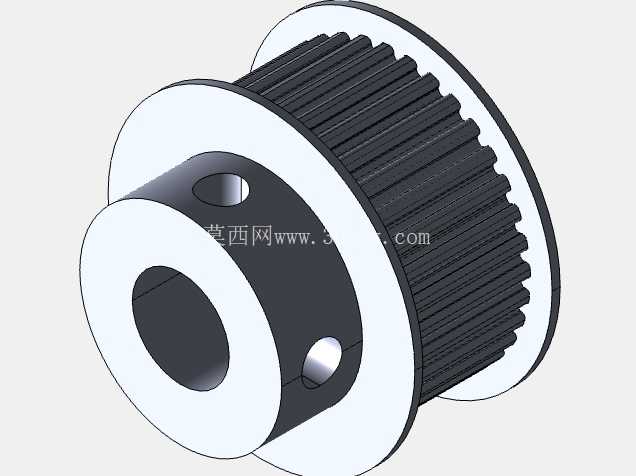

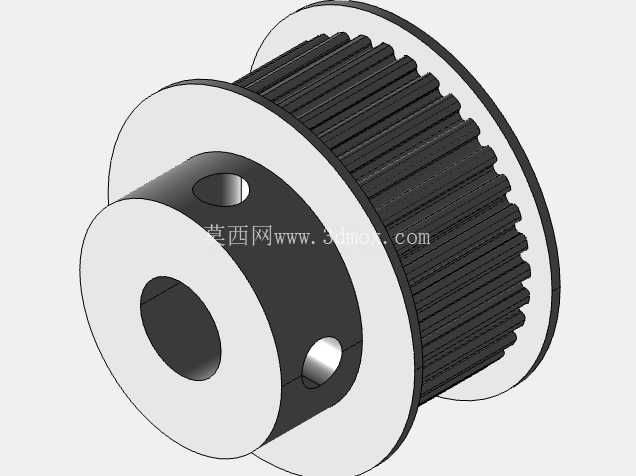

从设计逻辑来看，这款带轮的轮齿部分严格遵循HTD3M的齿形规范，节距为3mm，35齿的设计对应的节圆直径经过精确计算，能够保证带轮与同步带啮合时节线位置无偏移，避免皮带运行中出现爬齿、跳齿的问题。轮缘部分设置了符合带宽要求的挡边，挡边高度略高于皮带厚度，能够防止皮带在高速运行过程中出现轴向窜动脱落的问题，适配15mm宽度的同步带时，挡边内侧的宽度预留了合理的安装间隙，既不会夹伤皮带侧边，也不会给皮带留出过大的窜动空间。带轮的中心安装孔设置了多种常用孔径规格，覆盖了小型传动场景中常用的轴径尺寸，能够直接适配不同输出轴径的伺服电机、步进电机以及传动轴，部分孔径还预留了紧定螺钉安装位，安装时可以通过紧定螺钉将带轮与轴牢牢锁死，避免传动过程中带轮与轴出现相对转动，影响传动精度。

从安装边界来看，这款带轮的整体外径经过严格控制，在安装到设备上时，需要预留的径向空间能够适配多数紧凑安装的小型设备腔体，不会因为带轮外径过大与周边结构件发生干涉。带轮的轮毂部分做了轻量化的结构优化，在保证整体结构强度、满足额定扭矩传递要求的前提下，尽可能减小了带轮自身的转动惯量，在频繁启停的传动场景中，能够有效降低电机的启动负载，提升传动响应速度。轮体的表面处理也充分考虑了长期运行的耐用性，齿面粗糙度控制在合理范围内，既能够减少与皮带啮合时的摩擦损耗，也不会因为表面过于光滑导致传动过程中出现不必要的滑动。

在实际设备应用中，这款带轮通常搭配对应的张紧结构使用，由于3M同步带属于轻载传动带，张紧力不需要过大，带轮的结构强度完全能够承受正常张紧状态下的径向载荷，长时间运行不会出现轮齿变形、轮毂开裂的问题。对于设备设计人员来说，这款带轮的多孔径配置能够大幅减少选型时的适配工作量，不需要额外针对轴径做二次加工，直接选型安装即可完成传动链路的搭建；对于三维建模从业者来说，这款带轮的齿形、挡边、安装孔位都完全符合实际生产标准，导入装配体后可以直接用于传动结构的干涉检查、运动仿真，不需要再对模型结构做额外修正，能够有效缩短设备开发阶段的建模周期。在一些对传动噪音有要求的场景中，这款带轮的圆弧齿形啮合过程更平缓，相比梯形齿同步带轮运行噪音更低，配合背面带布的3M同步带使用时，即使在1000rpm以上的转速下运行，也能保持较低的噪音水平，适合放置在办公环境、实验室环境的轻型设备使用。
