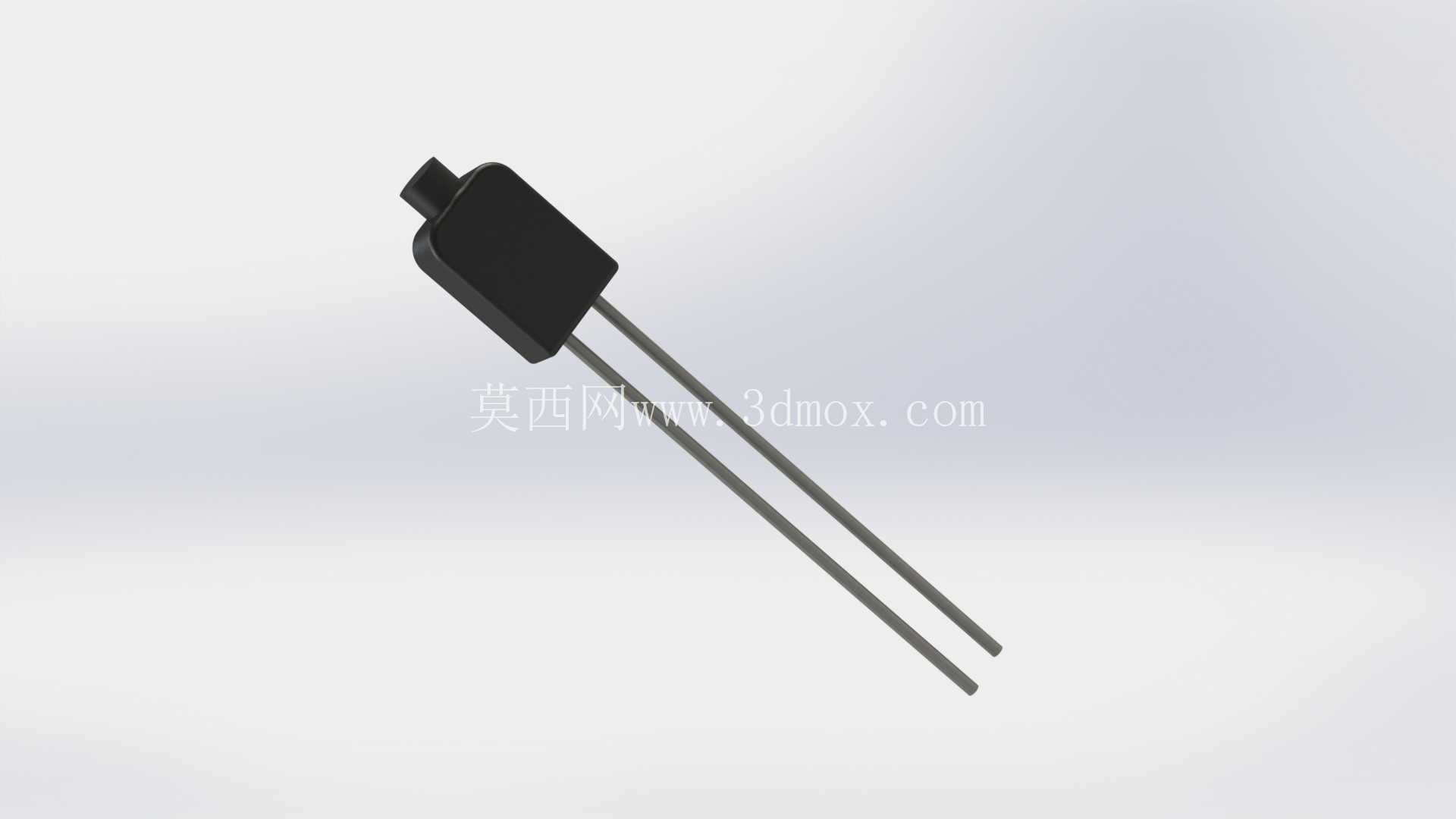

土壤湿度检测双插针传感探头结构

　　这类双插针式土壤湿度传感探头，核心应用场景覆盖设施农业墒情监测、户外园林自动灌溉系统、盆栽绿植养护管控、大田农情数据采集站点，也可嵌入小型家庭园艺智能浇灌设备中，作为前端湿度感知的核心接触部件。探头的实际用途是通过两根平行金属插针插入待测土壤层，利用不同含水率土壤的导电率差异，将土壤湿度的物理量转化为可被后端电路采集的电信号，为灌溉决策、墒情预警提供基础数据支撑。

　　从功能特性来看，探头头部的塑封壳体内部封装了信号处理的核心电路，可完成基础的信号滤波与初步转换，避免传输过程中的信号衰减；两根平行金属插针采用等长等径设计，保证插入土壤后两个电极的接触面积一致，减少因接触差异带来的检测误差，插针表面做了钝化处理，可降低长期埋入土壤后的电化学腐蚀速率，延长野外无维护场景下的使用寿命。设计过程中首先考虑的是插入阻力的控制，插针端部做了小角度收窄处理，插入紧实土壤时无需过大下压力，同时避免插针受力弯折；头部壳体采用方型带定位凸台的结构，一方面方便与后端的信号传输线材做密封对接，另一方面可在自动化装配生产线中通过壳体的平面特征完成快速定位，适配批量组装的工装夹具。

　　安装边界方面，插针的有效插入深度可覆盖表层至10厘米左右的耕作层土壤，满足多数浅根作物的根区湿度检测需求；壳体的最大外径控制在紧凑范围内，可直接卡入标准的传感器安装护管端部，无需额外定制转接结构；插针的平行度公差控制在合理区间，插入过程中不会出现插针分叉导致的检测点位偏移，保证每次检测的采样区域一致性。结构设计上还考虑了户外使用的防水需求，壳体与插针的衔接位置做了包胶密封处理，可阻挡土壤中的水汽渗入壳体内部腐蚀电路，适配露天高湿、多扬尘的复杂使用环境。

　　不同于贴片式的非接触湿度检测元件，这种插针式结构直接与土壤介质接触，检测响应速度更快，数据滞后性更小，在需要实时触发灌溉动作的场景中优势明显；同时整体结构没有活动部件，抗振动性能优异，可搭载在移动的农情巡检机器人上，完成多点位的土壤湿度巡测任务。建模过程中需要重点关注插针与塑封壳体的配合公差，插针根部的定位台阶要与壳体内部的卡槽完全贴合，避免注塑组装过程中出现插针歪斜的问题；壳体表面的脱模斜度设置要兼顾装配定位的平面精度与注塑生产的脱模便利性，不能为了追求脱模效率过度放大斜度导致安装时无法与护管紧密配合。插针的长度设计需要平衡检测深度与结构强度，过长的插针在遇到土壤中的碎石时容易弯折，过短则无法到达作物根区的有效检测层，经过多轮场景验证的长度参数可兼顾两方面需求。头部壳体的边角做了小圆角过渡，既可以避免安装过程中尖锐边角划伤操作人员，也能减少户外使用时的应力集中，降低温度交变环境下壳体开裂的风险。
