6针双刀双掷卧式按钮开关结构设计

在通讯终端、小型工控控制板、手持检测设备的电路设计中，这类6针双刀双掷按钮是极为常用的通断切换部件，很多刚入行的结构工程师在选型时容易只关注电气参数，忽略安装边界与周边结构的干涉问题，这个三维模型完整还原了零件的实际装配特征，能直接用于整机结构的干涉校验。从实际使用场景来看，这类按钮常被用在对讲机频道切换、小型通讯模块的功能触发、便携检测设备的模式选择按键位置，相比单刀单掷按钮，它能同时完成两路独立电路的同步切换，在需要同步通断信号与电源的场景下，能减少面板上的按键开孔数量，简化整机的面板布局。

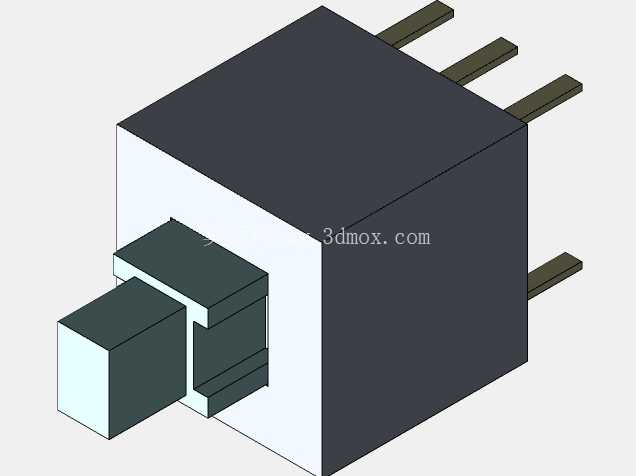

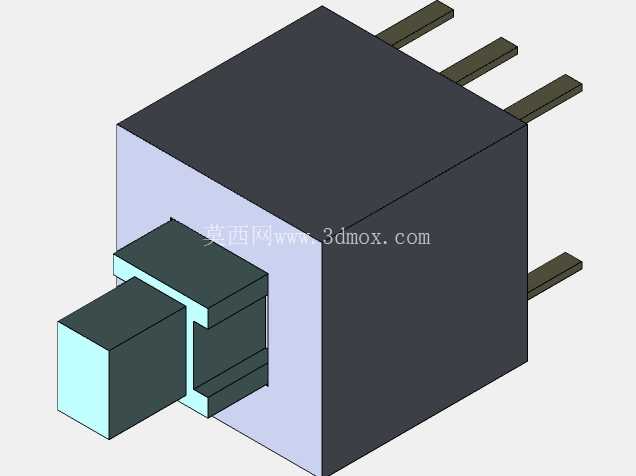

从结构设计思路上，模型还原了这类侧插式按钮的典型特征：主体为方块式塑壳基座，伸出的6根直插引脚按两排三列排布，适配常规1.2mm厚度的PCB板波峰焊工艺，引脚伸出长度刚好满足过板后焊盘的吃锡要求，不会因为引脚过长导致焊后剪脚工序额外增加工时，也不会因为引脚过短造成虚焊风险。按键部分采用阶梯式凸台设计，按压行程控制在2.2mm左右，按压力度维持在1.2N-1.8N区间，既不会因为按压力度过轻造成运输过程中误触发，也不会因为力度过大导致长期使用时手指疲劳。按键侧面的限位凸台与塑壳基座的卡槽配合，能限制按键的最大弹出位置，避免按键受外力拉扯从基座中脱出，同时内部的接触弹片行程与按键行程做了匹配设计，在按键按压到总行程的60%位置时就能完成电路的可靠切换，预留的行程余量能抵消长期使用后的弹片疲劳变形，延长部件的使用寿命。

从安装边界来看，塑壳主体的外形尺寸控制在8.5mm*8.5mm*10mm区间，PCB板上的开孔定位需要注意引脚的中心距为2.54mm，刚好匹配标准IC座的孔距规范，不需要额外定制特殊孔位的PCB，能降低电路板的加工成本。安装时塑壳底部与PCB板面贴合，不需要额外的固定柱，依靠6根引脚的焊锡强度就能完成可靠固定，在按键承受垂直于按压方向的侧向力时，引脚的焊接强度能承受不低于5N的侧向推力而不出现松脱，满足手持设备日常使用中的抗摔要求。按键突出面板的高度可以根据整机外壳的厚度做适配调整，模型中预留的按键凸台长度可以根据实际外壳壁厚做裁切，不需要重新修改基座的核心结构，能适配1mm-3mm不同厚度的设备外壳。

在电路适配性上，双刀双掷的结构意味着每一路开关都有常开、常闭两个触点，在做电路设计时可以根据功能需求选择接通常开或者常闭回路，比如做电源触发时可以接常开触点，做断电复位时可以接常闭触点，两路触点之间的绝缘电阻满足通讯设备的耐压要求，不会出现两路信号串扰的问题。塑壳材料采用的是阻燃PBT材质，能满足波峰焊时的260℃高温耐受要求，过炉时不会出现壳体变形、引脚移位的问题，接触部分采用铜合金镀银处理，接触电阻控制在20mΩ以下，能保证小信号传输时的稳定性，不会因为接触电阻过大造成信号衰减，这一点在微弱通讯信号的切换场景下尤为重要，很多廉价按钮因为接触层镀层太薄，使用半年后就会出现接触不良、信号断续的问题，这类结构的按钮在设计时就考虑了长期使用的接触可靠性，能满足至少10000次的按压寿命要求。

做整机结构建模时，这个模型可以直接导入装配体中，提前校验按键与外壳开孔的配合间隙，外壳按键孔的直径建议比按键凸台大0.3mm-0.5mm，既能保证按键按压时不会卡滞，也不会因为间隙过大造成外观缝隙不均。同时要注意按键中心与外壳开孔的同轴度控制在0.1mm以内，避免长期按压时按键侧面与孔壁摩擦造成卡键问题。在PCB布局时，按钮周边3mm范围内不要布置过高的元器件，避免与塑壳基座产生干涉，尤其是靠近引脚根部的位置，不要布置高度超过2mm的电容、电阻元件，防止过炉时元件本体与塑壳底部挤压造成元件虚焊。
