落地式二氧化碳激光雕刻加工设备结构

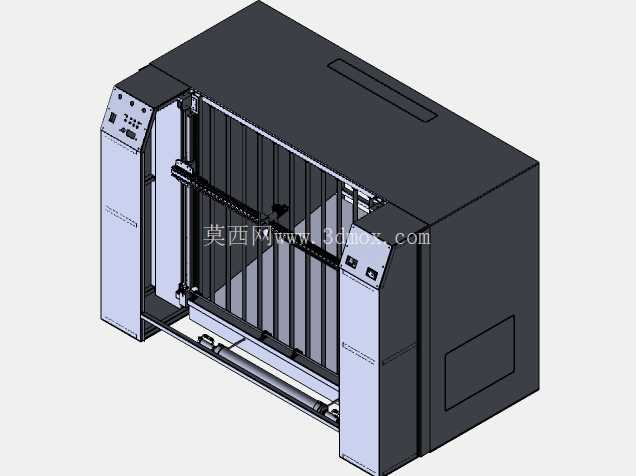

　　在广告标识、工艺礼品、包装印刷、竹木加工这类非金属加工场景里，二氧化碳激光加工设备的适配性一直是车间选型的核心考量点，这套落地式结构的设计，从一开始就瞄准了中小批量加工车间的日常作业需求，没有追求过度冗余的极限参数，而是把作业稳定性、操作便捷性、安装适配性放在了设计优先级的前列。从整机结构布局来看，设备采用双侧立柱支撑横梁的龙门式架构，左右两侧的立式柜体既承担了横梁的导向支撑作用，也将传动组件、电气控制元件集成在柜体内部，既减少了外露管线带来的安全隐患，也能在车间多尘环境下给核心传动、电控部件提供封闭防护，避免加工产生的烟尘碎屑附着在导轨、丝杠或者线路接头上，降低日常维护的频次。

　　横梁部分搭载可沿X轴移动的激光头滑座，配合加工平台的Y向进给结构，能够覆盖整个幅面内的平面加工需求，加工区域外围设置的防护栏结构，一方面是防止作业过程中人员误触加工区域造成激光灼伤或者机械碰伤，另一方面也能阻挡加工过程中飞溅的高温碎屑向外扩散，配合车间配套的烟尘收集系统，就能把加工产生的废气控制在设备腔体范围内，改善车间作业环境。设备的操作面板设置在左右两侧立柱的前端位置，操作人员站在设备上下料侧就能直接完成参数设置、作业启停、状态查看的操作，不需要绕到设备侧面或者背面，适配单人上下料、单人操作的小型加工班组作业流程，减少操作过程中的无效走动。从安装边界来看，整机采用落地式安装设计，不需要额外搭建加高工作台，底部预留的调平支撑脚可以适配车间普通水泥地面的安装需求，不需要做特殊的地基预埋，只要地面平整度误差控制在常规车间地面标准范围内，通过调平脚就能调整整机水平，保证传动系统的运行精度。设备的进料侧预留了足够的上下料操作空间，操作人员站在设备正前方就可以完成板材的放置、定位、取件操作，不需要额外预留侧面的上料空间，对于车间面积有限的小型加工门店来说，能够有效压缩设备的占地空间，提升车间的空间利用率。

　　从功能实现逻辑来看，这套结构适配二氧化碳激光器的安装位，激光光路通过横梁内部的反射镜组传导到加工头位置，加工头自带的焦距调节结构可以适配不同厚度的加工材料，不管是薄款的纸张、皮革、亚克力薄板，还是厚度稍大的密度板、实木板材，都可以通过调整焦距来获得合适的加工光斑，实现雕刻或者切割的不同工艺需求。传动部分采用伺服驱动配合直线导轨的组合，能够保证高速移动过程中的定位精度，在做精细文字雕刻、复杂图案刻蚀的时候，不会因为传动间隙出现图案错位、线条毛边的问题，在做全幅面裁切作业的时候，也能保持匀速进给，避免切口出现斜度或者烧蚀过度的问题。

　　设备顶部预留的排风接口位置，刚好对应加工区域的上方，能够在烟尘产生的第一时间将废气抽走，避免烟尘在腔体内部弥漫附着在光学镜片上，延长镜片的维护周期，减少因为镜片污损导致的激光能量衰减问题。在结构细节设计上，两侧柜体的可拆卸门板方便后期维护的时候快速打开，对内部的传动部件、电气元件进行检修更换，不需要拆解整机的主体框架；加工平台采用栅格状支撑结构，既能够减轻平台自身重量，也能让激光穿透材料之后不会在平台表面形成反射，避免损伤材料背面，同时栅格的间隙也方便加工碎屑向下掉落，配合底部的碎屑收集抽屉，日常清理的时候只需要抽出抽屉就能倒掉积攒的加工废料，不需要伸手到设备腔体内部清扫。这套结构的设计没有追求花哨的附加功能，所有的结构布局都围绕实际加工场景的使用需求展开，不管是做小工艺品的表面图案雕刻，还是做广告板材的裁切加工，或是做包装材料的镂空、打标作业，都能保持稳定的加工表现，对于需要搭建中小幅面激光加工工位的从业者来说，这套结构的尺寸边界、功能布局、防护设计都具备很高的参考价值，建模过程中对传动路径、安装空间、操作人机的细节还原，也能为后续的结构优化、定制改型提供准确的三维参照。
