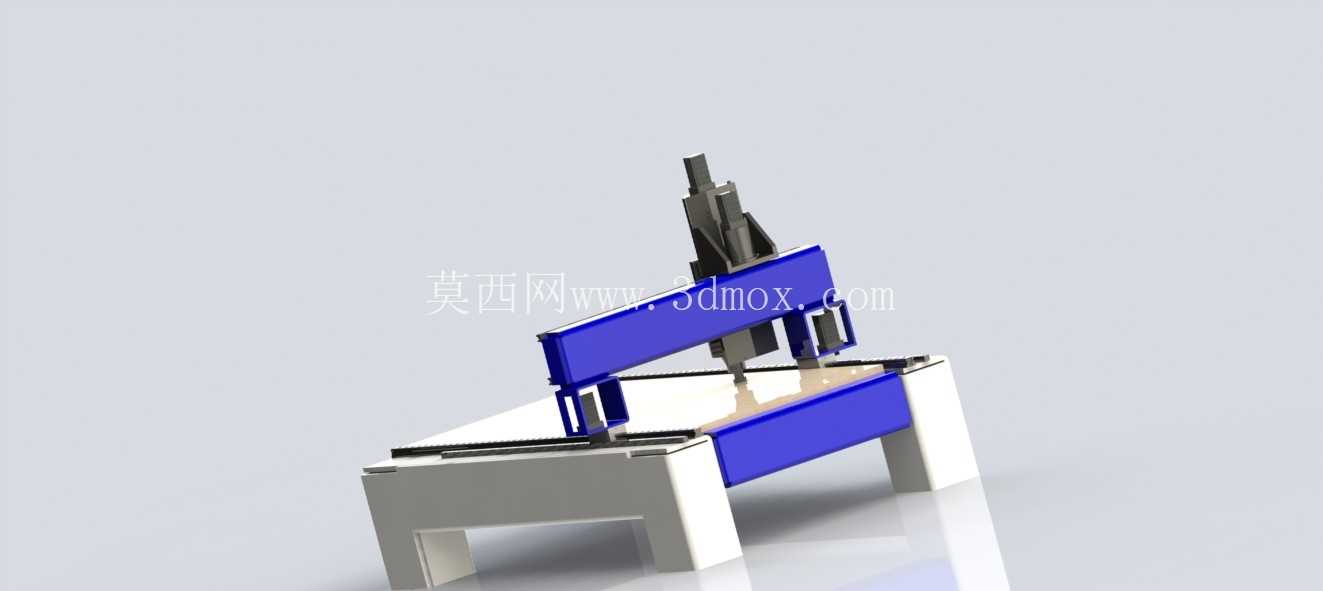

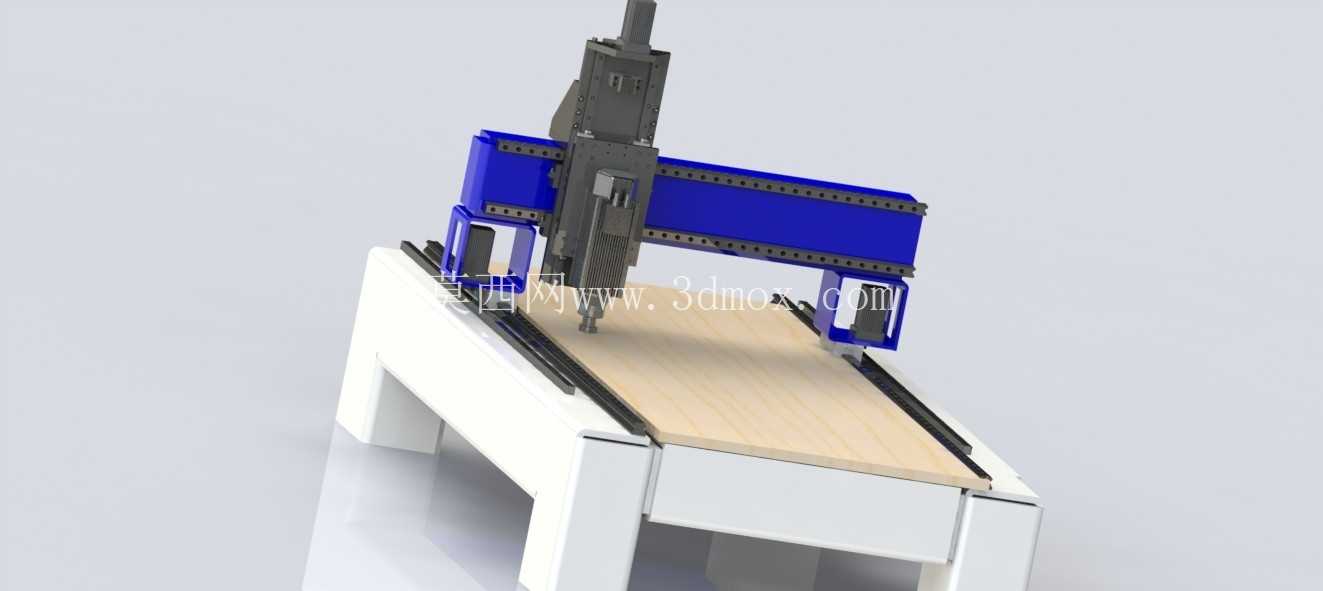

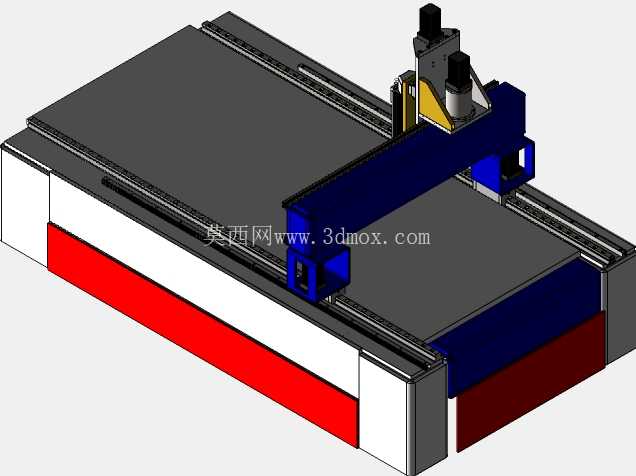

龙门式数控雕刻加工设备三维结构

　　这款龙门架构的数控雕刻设备，主要面向平面板材的浮雕、切割、铣削加工场景，在广告标识制作、木工家具雕花、工艺礼品加工、建筑模型切割、亚克力板材成型等领域都有广泛应用，能够替代传统人工雕刻作业，完成复杂曲面、精细纹路的批量加工任务，加工过程全程由数控系统驱动，无需人工持续干预，加工一致性远高于手工作业。从结构设计来看，设备采用固定龙门架搭配移动工作台的布局思路，两侧立式支撑腿承载横梁的全部重量，横梁上搭载可沿X轴横向移动的加工滑座，滑座上集成Z向主轴进给机构，主轴端可适配不同规格的雕刻刀具、铣刀，工作台沿Y轴纵向移动，三个运动轴均采用直线导轨作为导向支撑，配合滚珠丝杠传递动力，能够保证运动过程的平稳性，避免高速运动时出现爬行、抖动问题，保障加工纹路的顺滑度。

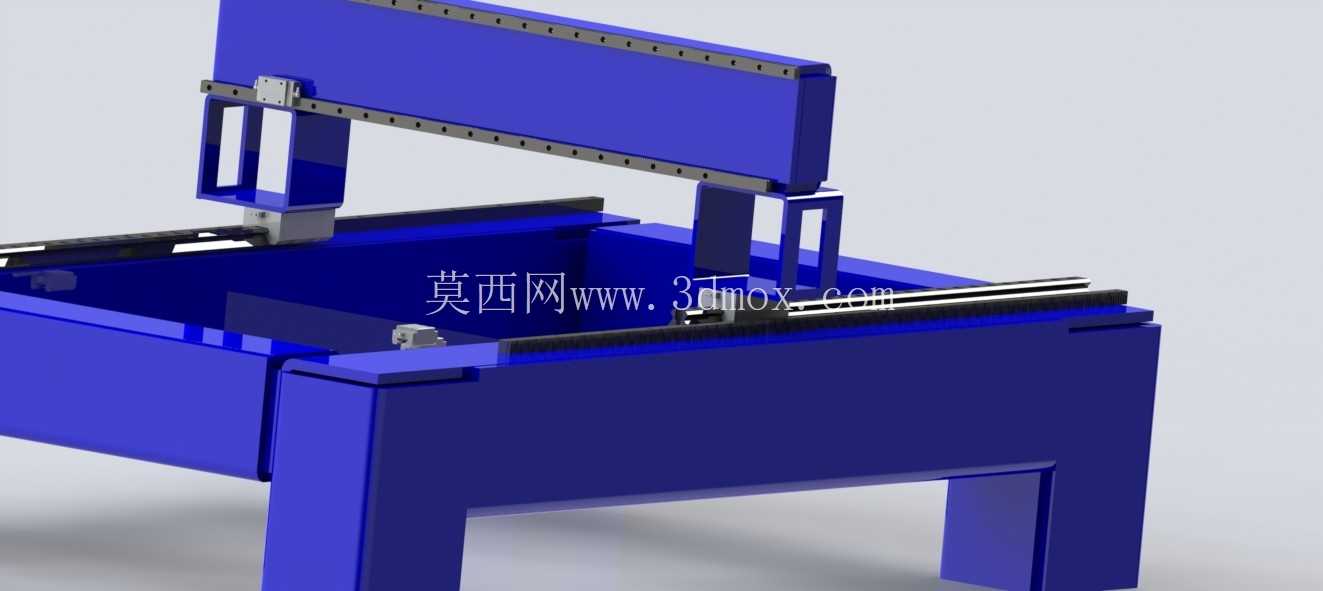

　　设备的床身部分采用方管焊接框架结构，焊接后经过时效处理消除内应力，避免长期使用后出现结构变形，影响加工精度，工作台面采用硬质铝合金型材拼接，表面预留T型槽用于装夹待加工板材，可适配不同尺寸的亚克力板、密度板、双色板、PVC板、软金属薄板等常见加工材料。在功能设计上，Z轴行程预留了足够的抬刀空间，能够满足不同厚度板材的加工需求，加工时主轴可根据预设路径完成下刀、切削、抬刀、快速移动等动作，横梁的跨距设计充分考虑了常规板材的加工幅面，既不会因为跨距过大导致横梁刚性不足出现下挠，也不会因为跨距过小限制可加工板材的尺寸，两侧支撑腿的底部预留了调平地脚的安装位置，安装时可通过调整地脚螺栓将设备整体调平，避免因为地面不平整导致床身扭曲，影响运动轴的运行精度。

　　设备的走线全部采用拖链收纳，X、Y、Z三个轴的动力线、信号线都布置在对应轴的拖链内部，避免运动过程中线缆被拉扯、磨损，提升设备运行的可靠性，主轴部分采用高速风冷电主轴，转速范围覆盖常用雕刻加工的需求，可根据加工材料的不同调整对应转速，加工软质材料时采用高转速低进给，加工硬质材料时适当降低转速提升切削扭矩。从安装边界来看，设备整体占地尺寸适配常规中小型加工车间的摆放需求，不需要额外做特殊的地基处理，只要地面平整、承重足够即可完成安装，设备操作侧预留了足够的上下料空间，操作人员可在设备正面完成板材装夹、对刀、参数设置等操作，设备后侧预留了电控系统的安装空间，电控柜与床身采用分体式设计，可减少加工过程中的振动对电控元件的影响。

　　在结构细节处理上，各运动轴的两端都设置了硬限位块与行程开关，避免运动超程导致机械碰撞，导轨与丝杠部位都设计了防尘护罩，可阻挡加工过程中产生的碎屑、粉尘进入传动部件，延长传动件的使用寿命，主轴夹头采用标准ER夹头结构，可快速更换不同直径的刀具，无需复杂的调整步骤，降低换刀的辅助时间。这款设备的结构设计充分平衡了刚性、加工幅面与制造成本，没有冗余的结构设计，所有部件都服务于加工精度与运行稳定性的需求，对于中小型加工门店、模型制作工作室来说，这类结构的设备既能满足日常的加工需求，也不会占用过多的车间空间，维护保养也相对简便，日常只需要定期清理导轨丝杠上的碎屑、加注润滑脂即可保证设备长期稳定运行。
