双90度弯角组合式工业输送管道

做设备管路布局的时候，很多新手容易忽略弯管段的实际安装余量，总觉得直管段接标准弯头就能凑出走向，真到现场装配的时候才发现，要么是弯头对接处的焊缝位置和设备支架干涉，要么是弯管曲率半径太小，输送带颗粒的介质时容易在转角处积料堵管。这次做的这个双弯组合管道，就是针对车间内紧凑空间的管路转向需求设计的，两个90度弯角的曲率半径统一取管外径的1.5倍，这个数值不是随便定的——曲率太小的话，流体经过转角时的局部阻力系数会陡增，泵的扬程损耗能比大曲率弯管高40%以上，要是走压缩空气的话还会在转角处产生明显的气流脉动，带动整个管路振动；曲率太大又会占用过多安装空间，本来就是为了绕开设备立柱或者电缆桥架才做的转向，弯管做太大反而失去了紧凑布局的意义。

从结构上看，两段直管和两个弯管段采用分段对接的结构，对接处预留了标准焊接坡口，不管是现场氩弧焊连接，还是用卡套式快接接头都能适配，不用再二次加工管口。管段的壁厚按照常规低压流体输送的工况选取，能承受1.6MPa以内的工作压力，不管是走循环冷却水、低压压缩空气，还是常规的无腐蚀性工业流体都能满足强度要求，不会因为转角处的应力集中出现管壁开裂的问题。

实际应用里，这种双弯管道最常用在设备旁的管路接驳场景：比如生产线旁的冷却水管要从地面主管引到设备上方的进水口，中间要避开设备的操作门或者电控柜走线槽，用两个90度弯组合成Z型走向，刚好能在有限的垂直和水平空间里完成管线偏移，不用额外做多个管架支撑，两个弯管段本身的结构刚度就能承受管内流体的重量，只要在两端直管段距离管口150mm的位置加固定管夹，就能避免管路运行时的晃动。

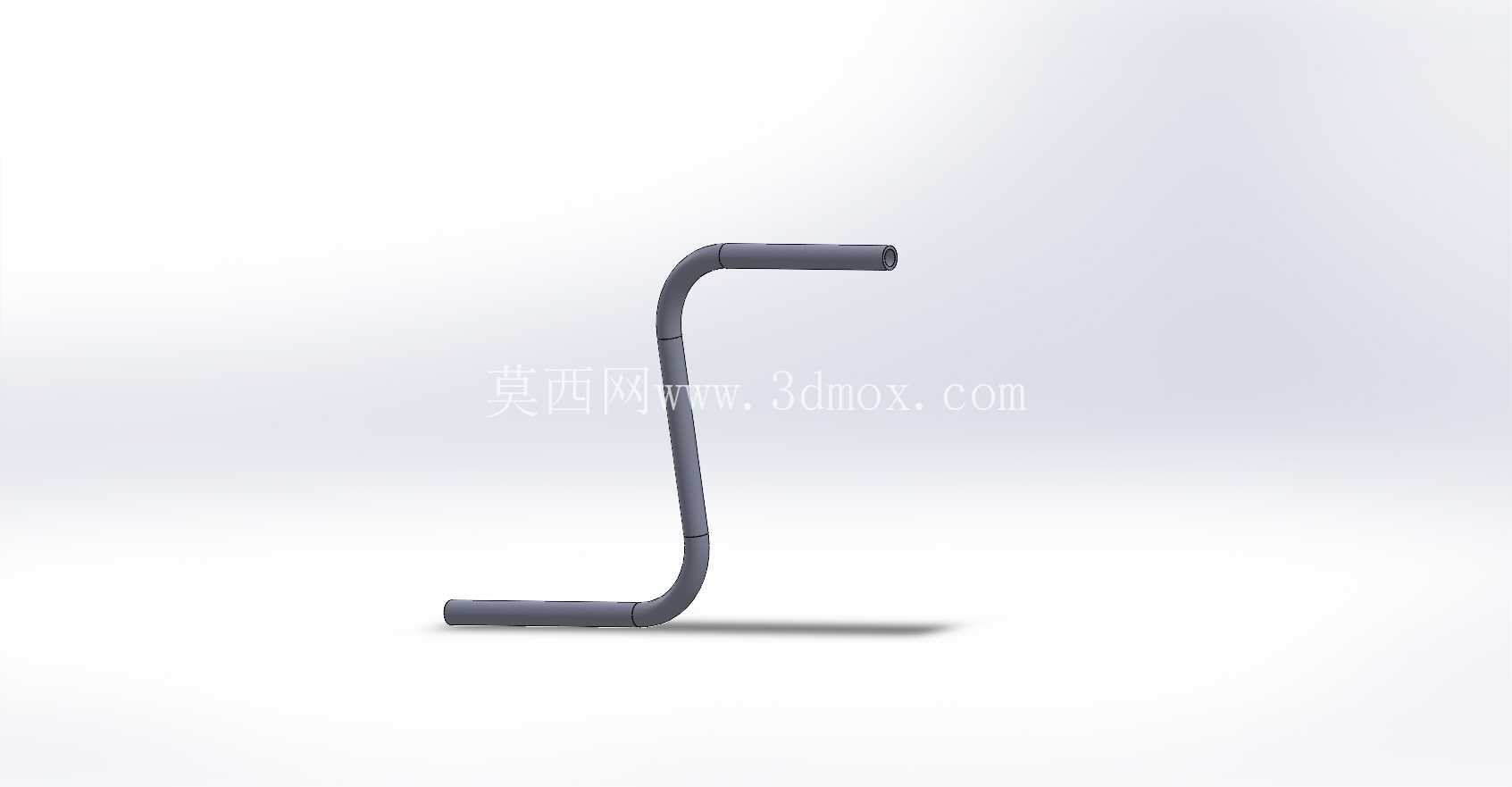

设计的时候特意把两个弯角的旋转方向做了同轴对齐，也就是说整个管道的所有管段都在同一个平面内，安装的时候不用额外调整扭转角度，只要对准两端的连接法兰或者管口，一次就能装到位，不会出现因为弯管扭转导致两端接口错位的问题。很多外购的成品弯管组件经常出现弯角平面度超差的问题，装的时候硬掰着对准接口，管路内部会残留装配应力，设备运行一段时间后应力释放，接口处就容易出现渗漏。这个模型在建模的时候就把两个弯管的中心轨迹做了共面约束，直管段和弯管段的同轴度公差控制在0.5mm以内，对接后整个管路的内壁是顺滑过渡的，没有台阶或者错位，流体经过的时候不会在对接处产生紊流，也就减少了杂质在管壁滞留的可能，后期维护清洗管路的时候也更方便，不用特意去清理转角处的积垢。

安装边界上，两端的直管段预留了足够的连接操作空间，不管是用焊接、法兰连接还是螺纹连接，管口位置距离最近的弯角起点有足够的长度，能放下扳手或者焊接工具，不用在狭窄的弯角处费劲操作。另外管壁的外表面没有多余的凸起结构，后期如果需要给管路做保温层，直接包裹保温棉就行，不用额外处理异形结构，保温层的贴合度也更好，能减少输送热介质时的热量损耗。

很多人觉得管道就是简单的圆管拼起来就行，真到做工程的时候才知道，每一段弯管的曲率、每段直管的长度、对接处的结构形式，都直接影响后期的安装效率和运行稳定性。比如之前做过的一个冷却水管路项目，一开始用的是外购的直角弯头接直管，结果弯头处的阻力太大，冷却水流量达不到设计要求，设备的散热温度一直降不下来，后来换成这种大曲率的一体化弯管组件，同样的泵压下流量提升了近30%，才解决了散热问题。还有的项目里管路布局空间特别紧张，差个几十毫米就会和旁边的设备干涉，这时候这种提前定好弯角位置和直管长度的组合管道，就比现场临时切割拼接的管路精度高很多，装完之后整个管线横平竖直，既好看又不会出现额外的应力。

另外这个管道的结构也适配多种固定方式，除了常规的管夹固定，要是需要在管路中间加装传感器或者压力表，在中间的直管段上开孔就行，因为中间直管段是等径直管，开孔焊接接头的时候更容易保证密封，不会像在弯管段开孔那样因为曲面弧度问题导致焊接缺陷。不管是用在新建厂房的管路铺设，还是现有设备的管路改造，这种双弯组合的管道都能减少现场的加工工作量，只要提前量好两端接口的相对位置，直接装上去就能用，不用现场煨弯或者切割打磨，能省不少安装的时间成本。
