带花键内孔的十二齿链轮结构设计

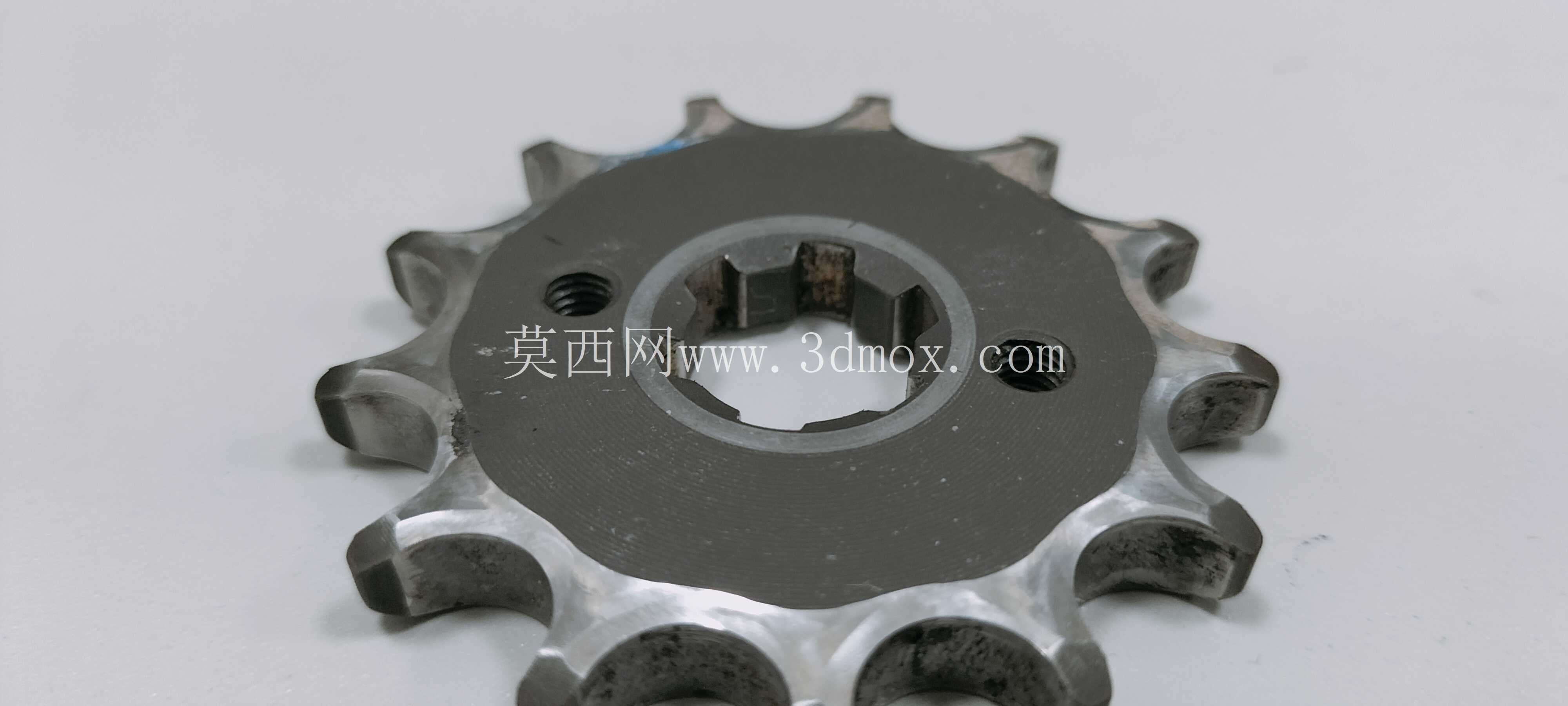

　　这款链轮零件主要适配小节距精密滚子链的传动场景，常见于小型自动化输送线、电动代步车驱动轮组、轻工包装机械的进给传动单元，在传动比要求恒定、中心距不宜过大的动力传递工位中，能实现无滑差的同步动力输出，相比带传动不会出现弹性滑动丢转的问题，相比齿轮传动对安装中心距的公差容忍度更高，适合机架焊接后存在少量装配误差的现场工况。从结构设计来看，零件整体为扁平盘状结构，外圆周均匀分布十二个链齿，齿形按照配套滚子链的啮合轮廓修形，齿侧间隙控制在合理范围，既保证链节能顺利啮入啮出，不会出现卡链跳齿的问题，又能减少啮合过程中的冲击磨损，延长整套链传动副的使用寿命。

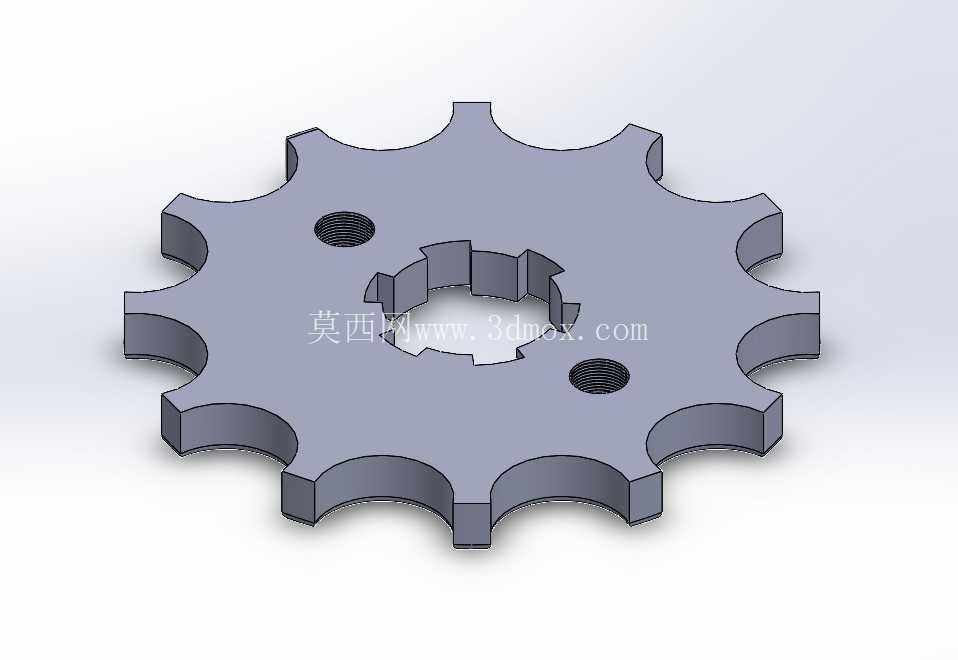

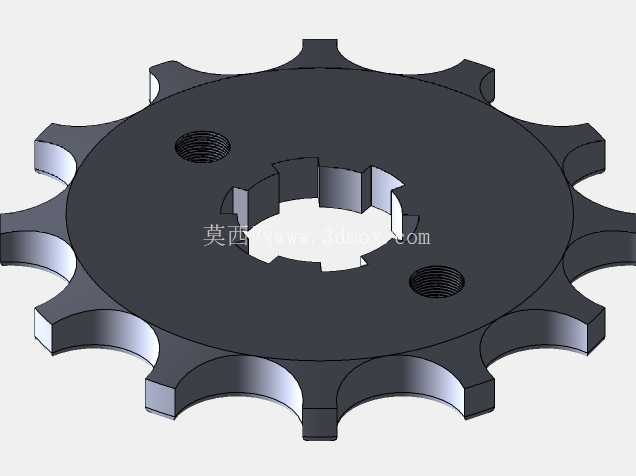

　　齿根位置做了圆弧过渡处理，避免热处理后应力集中导致的齿根断裂问题，齿顶部分做了小倒角，去除加工毛刺的同时，也能防止链条啮合时与齿顶发生刚性剐蹭。内孔采用花键结构设计，相比普通平键连接的通孔，花键配合的接触面积更大，能传递更大的扭矩，同时对中性更好，装配后链轮与传动轴的同轴度更容易保证，高速运转时的动平衡表现更优，不会因为偏心产生额外的径向振动。花键的齿形参数按照对应传动轴的外花键尺寸配做，配合公差选中等间隙配合，方便现场拆装维护，不需要额外的敲击工装就能完成装配拆卸。盘体上对称分布两个定位小孔，可用于安装防转销钉，或者作为动平衡校正时的去重孔位，也能在装配时作为周向定位的标记点，方便调整链轮的初始安装角度。

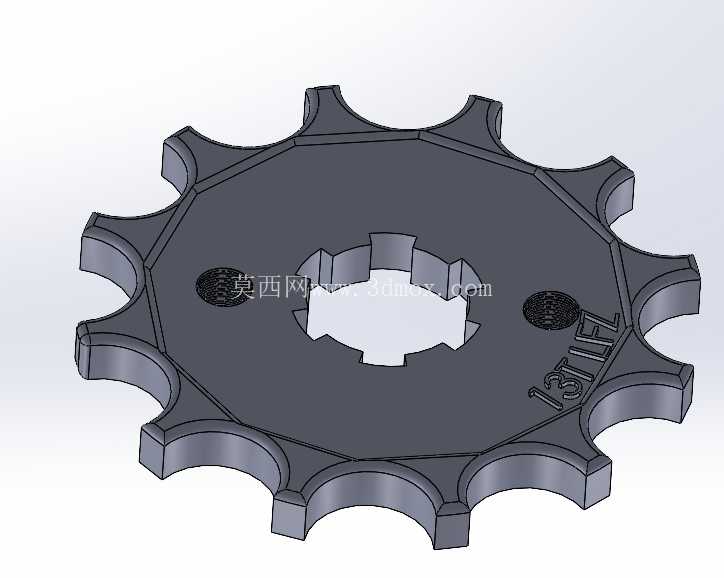

　　盘体表面刻印的标识字符采用模压成型工艺，不会因为后期使用磨损导致零件规格无法辨识，方便备件更换时快速核对参数。从安装边界来看，零件的轴向厚度适配对应链条的内节宽度，安装后链轮两侧与链板的间隙控制在1-2mm，既不会因为间隙过小出现夹链卡滞，也不会因为间隙过大导致链条跑偏脱链。安装时需要保证链轮端面与传动轴的垂直度，误差控制在0.1mm以内，避免链条单侧受力加剧磨损。设计过程中充分考虑了加工工艺性，外轮廓齿形可通过线切割或者滚齿加工一次成型，内花键可采用插齿或者拉削工艺加工，两个小孔可直接钻孔完成，所有加工面的粗糙度要求按照传动件常规标准设定，非配合面不需要额外精加工，能有效控制加工成本。

　　材料选型上可选用45号钢或者40Cr材质，齿面做高频淬火处理，硬度达到HRC40-45即可满足常规工况的耐磨要求，如果是腐蚀环境下使用，也可更换为不锈钢材质，不需要改动整体结构尺寸。实际使用中，这款链轮适合线速度不超过5m/s的中低速传动场景，装配时需要配合张紧机构调整链条垂度，垂度控制在中心距的2%左右最佳，过松容易出现跳齿，过紧会加剧轴承受力和齿面磨损。日常维护时只需要定期在齿面加注润滑脂，就能有效降低啮合噪音，延长零件使用寿命。
