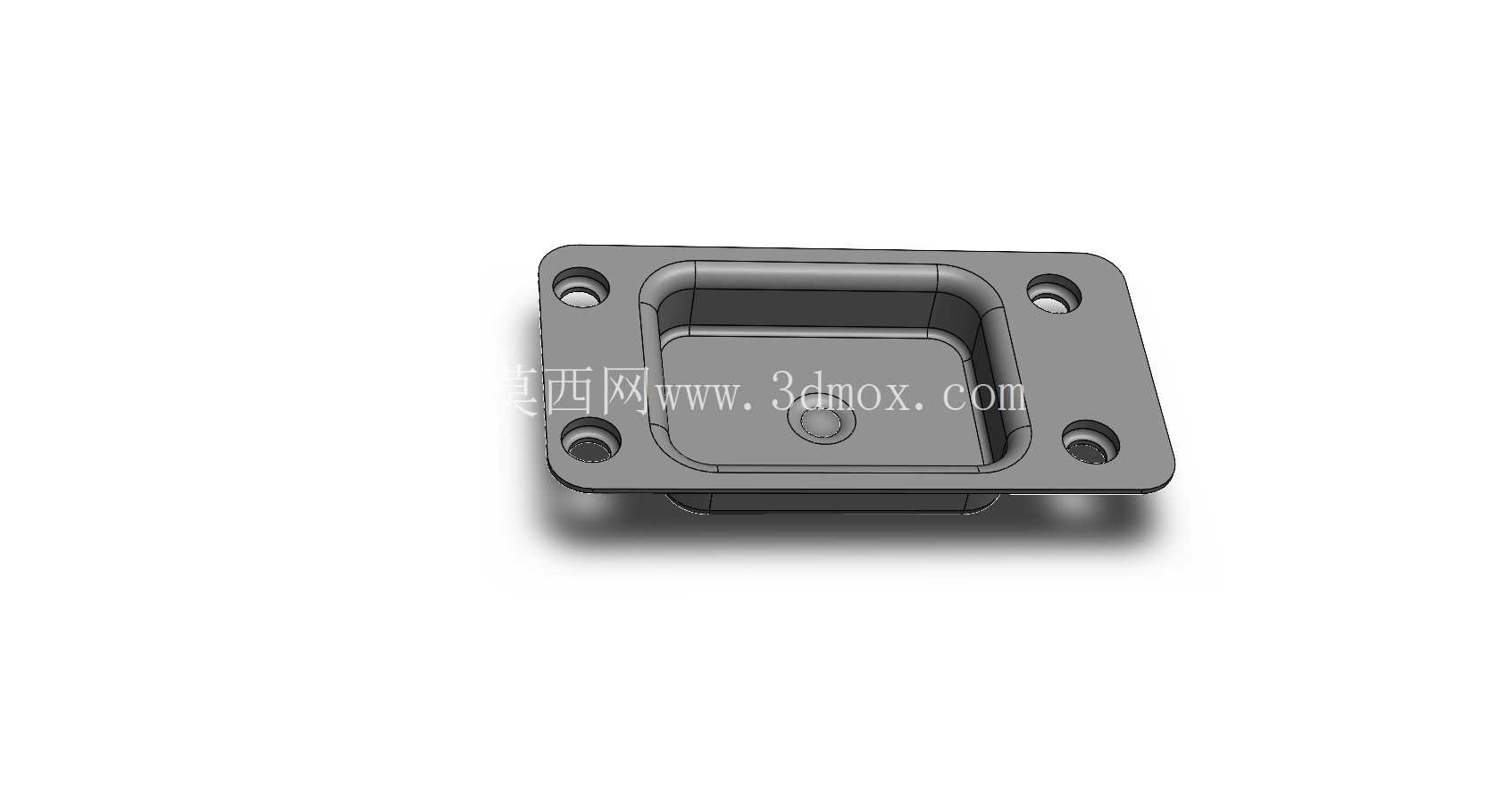

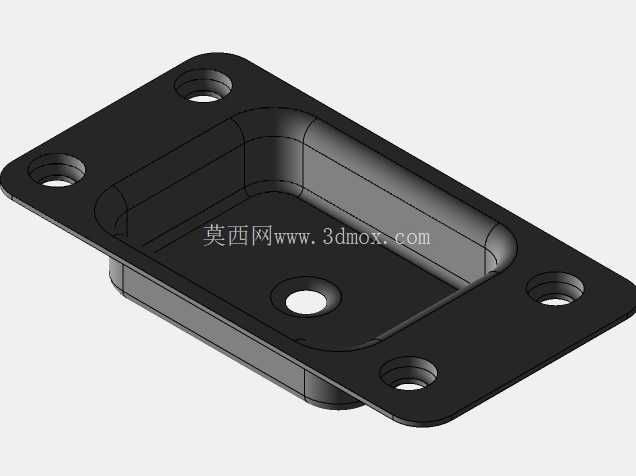

带安装法兰方形铝制水槽结构设计

　　这款带法兰安装边的方形铝制水槽，在小型流体回路、设备冷却单元、紧凑型工业储排液场景中应用十分广泛，区别于常规民用厨卫水槽，其结构完全围绕工业设备的集成安装需求设计，没有多余的装饰性结构，所有几何特征都服务于安装可靠性与流体容纳功能。从结构设计逻辑来看，主体采用方形沉腔结构，腔体内壁做了均匀的拔模斜度，既适配压铸成型的工艺脱模要求，也能在排放液体时减少腔体内的残液滞留，腔体底部中心设置的凸台结构，可适配液位检测元件的安装，或是作为排液口的定位基准，避免外接管路时出现偏位问题。

　　周边延伸的法兰安装边是整个构件的核心安装基准，四个角位对称布置的沉头安装孔，可直接采用内六角螺栓将水槽固定在设备基板或安装架上，沉孔设计能让螺栓头部完全没入法兰平面，不会突出安装面干涉周边其他构件的布置，安装后法兰背面与安装面完全贴合，配合密封垫即可实现接合面的防渗漏，无需额外设计压边结构。法兰与腔体的过渡位置做了均匀的圆角处理，一方面能消除压铸成型时的应力集中，避免构件在受温变、振动载荷时出现转角开裂，另一方面也能减少清洁时的卫生死角，在有洁净要求的设备场景中，能避免积液积垢。整个构件采用铝合金材质压铸成型，自重较轻，同时具备不错的耐锈蚀能力，在常规的水基介质、低浓度冷却介质环境下无需额外做表面防腐处理，就能满足长期使用要求。

　　从安装边界来看，法兰边的外轮廓尺寸决定了其安装所需的最小平面空间，腔体的下沉深度则决定了整体的储液容量，设计时将腔体深度控制在合理区间，既保证足够的储液缓冲容积，也不会因为腔体过深导致整体安装高度超出紧凑型设备的内部空间限制。在实际设备集成中，这类水槽常作为小型循环冷却系统的储液缓冲单元，或是加工设备的切屑废液收集槽，也可在小型自动化设备中作为润滑介质的临时储槽使用。设计过程中对壁厚做了均匀化处理，整个构件的壁厚差控制在极小范围内，避免压铸成型时出现缩孔、冷隔等工艺缺陷，同时法兰边的厚度经过载荷校核，在螺栓锁紧时不会出现法兰变形翘曲的问题，保证接合面的密封可靠性。

　　腔体上口的外翻边结构，既提升了整个槽体的结构刚性，避免槽体受外力挤压出现变形，也可作为槽盖安装的定位基准，需要加盖封闭时可直接沿外翻边布置密封胶条与盖板，无需额外焊接安装边。四个安装孔的位置度公差经过严格控制，能适配标准安装基板的孔位，现场安装时无需二次扩孔或调整，直接锁紧螺栓即可完成固定，大幅提升设备装配的效率。在流体流动特性上，腔体底部向中心凸台周边做了微小的倾斜坡度，能让液体在排放时完全流向中心位置，不会在槽底边角残留积液，避免长期使用后积液变质产生杂质影响介质清洁度。整个构件没有多余的外露凸起结构，所有转角都做了圆滑过渡，在设备内部布线、走管时不会刮伤线缆或管路外壁，适配设备内部紧凑的排布环境。
