外置移动固态硬盘结构设计方案

这款外置存储设备的结构设计，首先要兼顾便携场景下的抗冲击需求与日常插拔使用的耐磨属性，在外壳的筋位布局上，上下壳体的内侧设置了多道平行的加强肋，既可以在壳体受到挤压、跌落冲击时分散应力，避免外力直接传导至内部的存储电路板与闪存颗粒，也能在注塑生产阶段减少壳体的缩痕、翘曲问题，提升量产良率。从实际使用场景来看，这类外置硬盘主要面向移动办公、大文件跨设备传输、户外素材备份等需求，因此结构设计上必须控制整体的外形边界，整体长度控制在常规U盘尺寸区间内，宽度适配Type-C公头的安装位，厚度刚好容纳2230规格的NVMe固态硬盘与转接控制板，不会出现多余的空间浪费，日常可以直接放在牛仔裤口袋、笔记本电脑包的侧袋中，不会占用过多收纳空间。

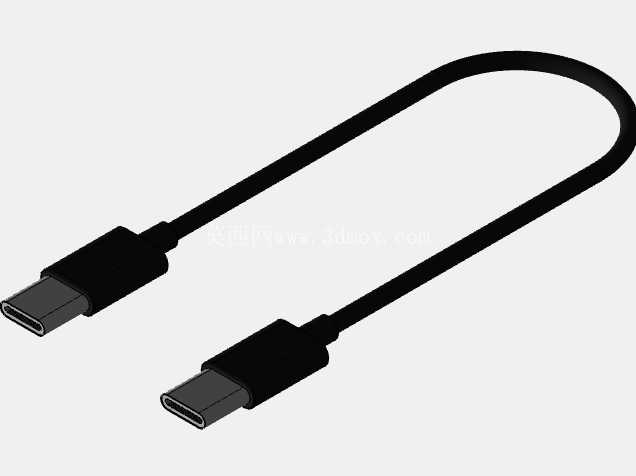

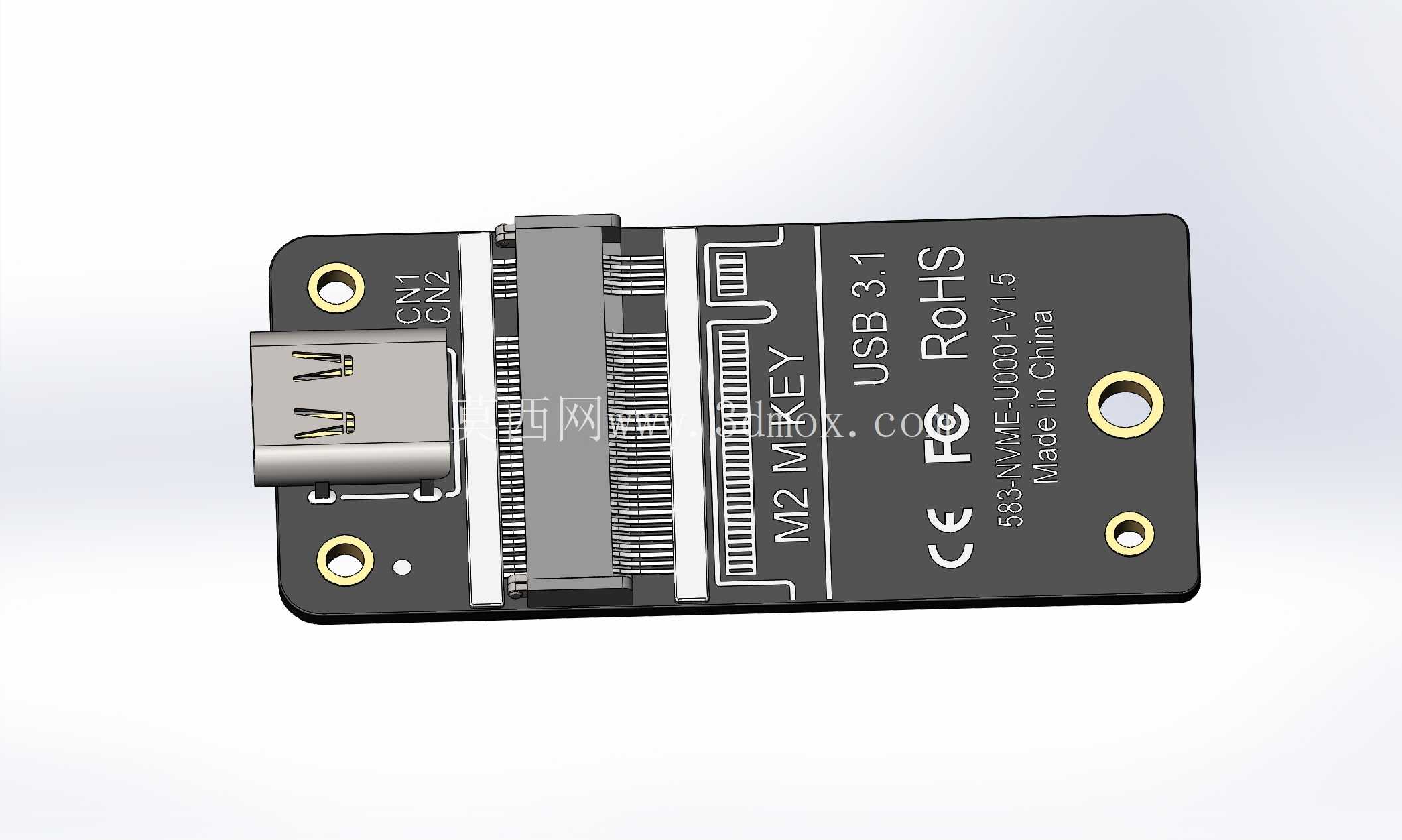

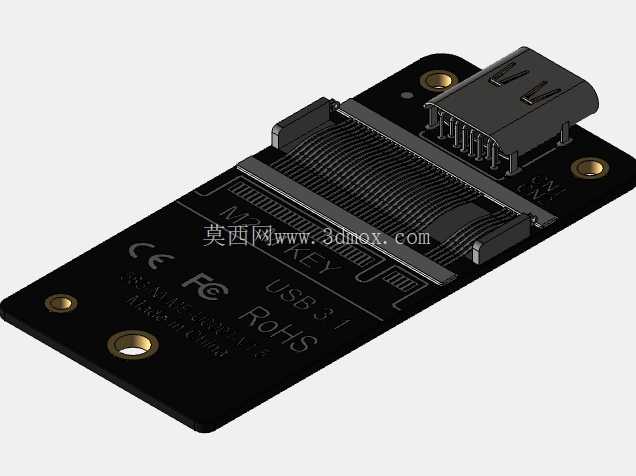

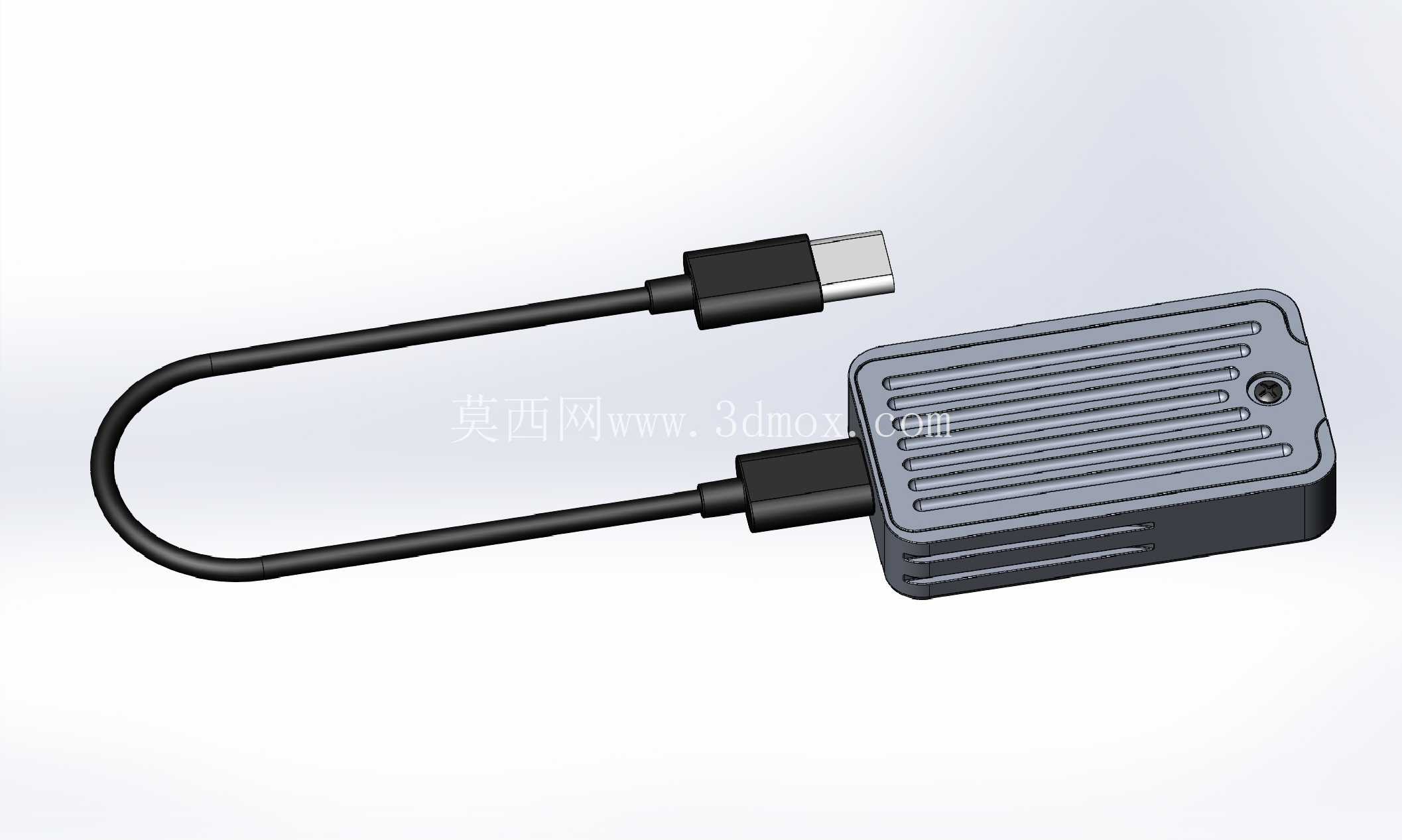

在接口部分的设计上，采用了板载Type-C公头直连的方案，省去了额外的转接头结构，公头部分的金属外壳与上下壳体的定位槽做了过盈配合，避免长期插拔后公头出现松动、移位的问题，同时公头根部做了圆弧过渡的应力释放结构，减少插拔时的侧向力对电路板焊点的拉扯。配套的Type-C数据线两端都做了加长的SR应力释放设计，线身采用柔性TPE材质，在日常弯折、拉扯时不会出现线芯断裂的问题，数据线的接口端与硬盘壳体的接口位做了适配的倒角，插入后不会出现明显的缝隙，避免灰尘、水汽从接口缝隙进入设备内部。

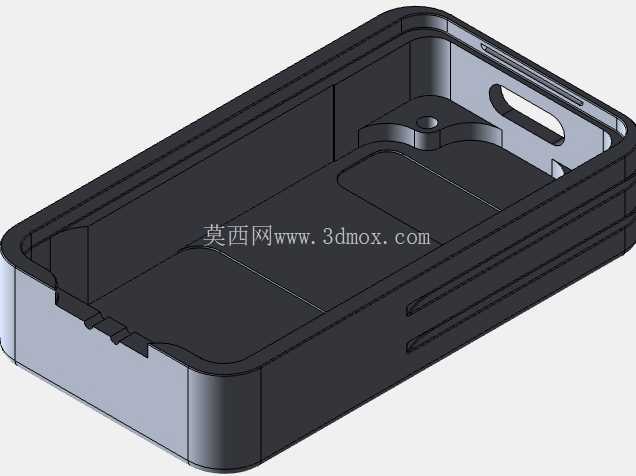

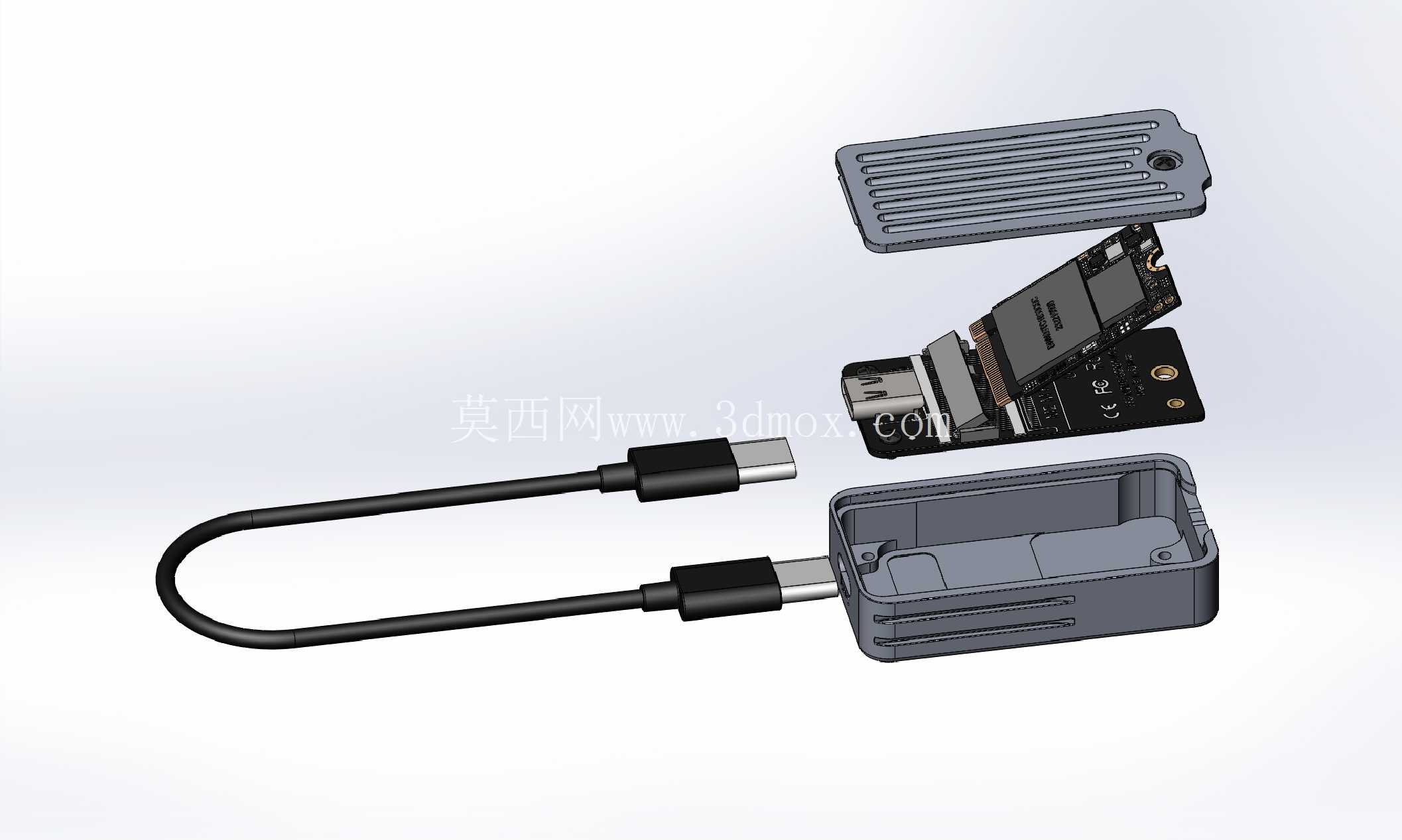

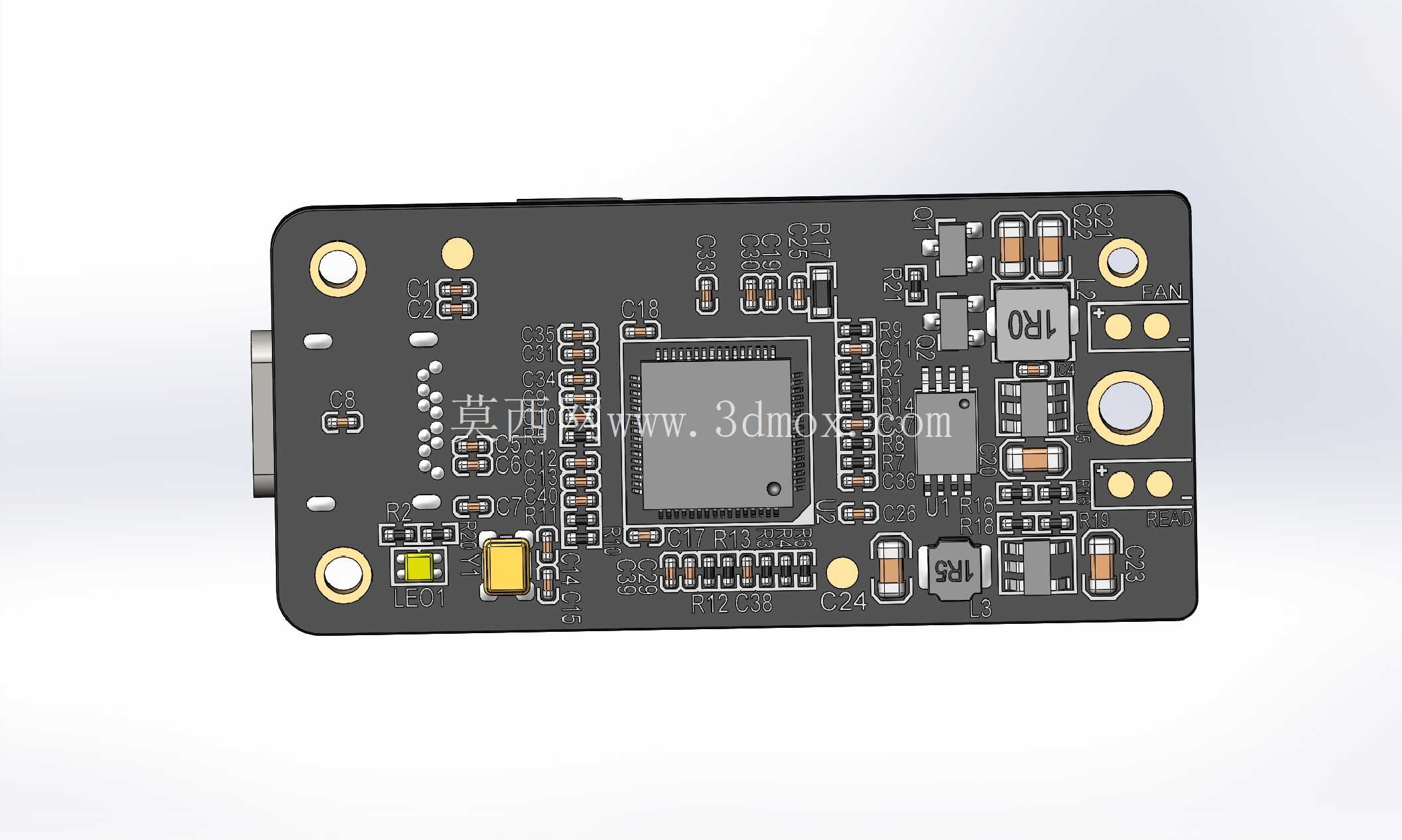

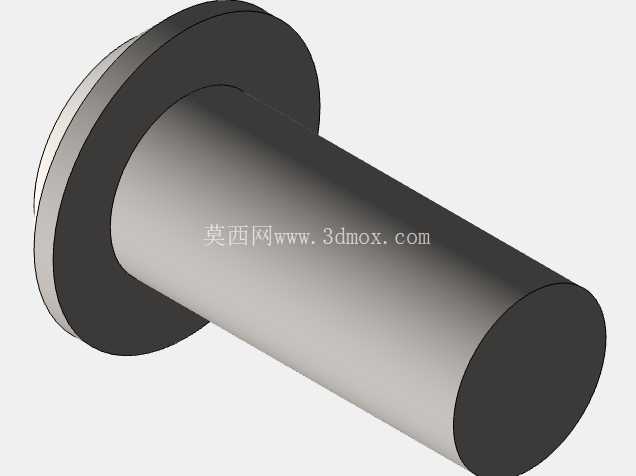

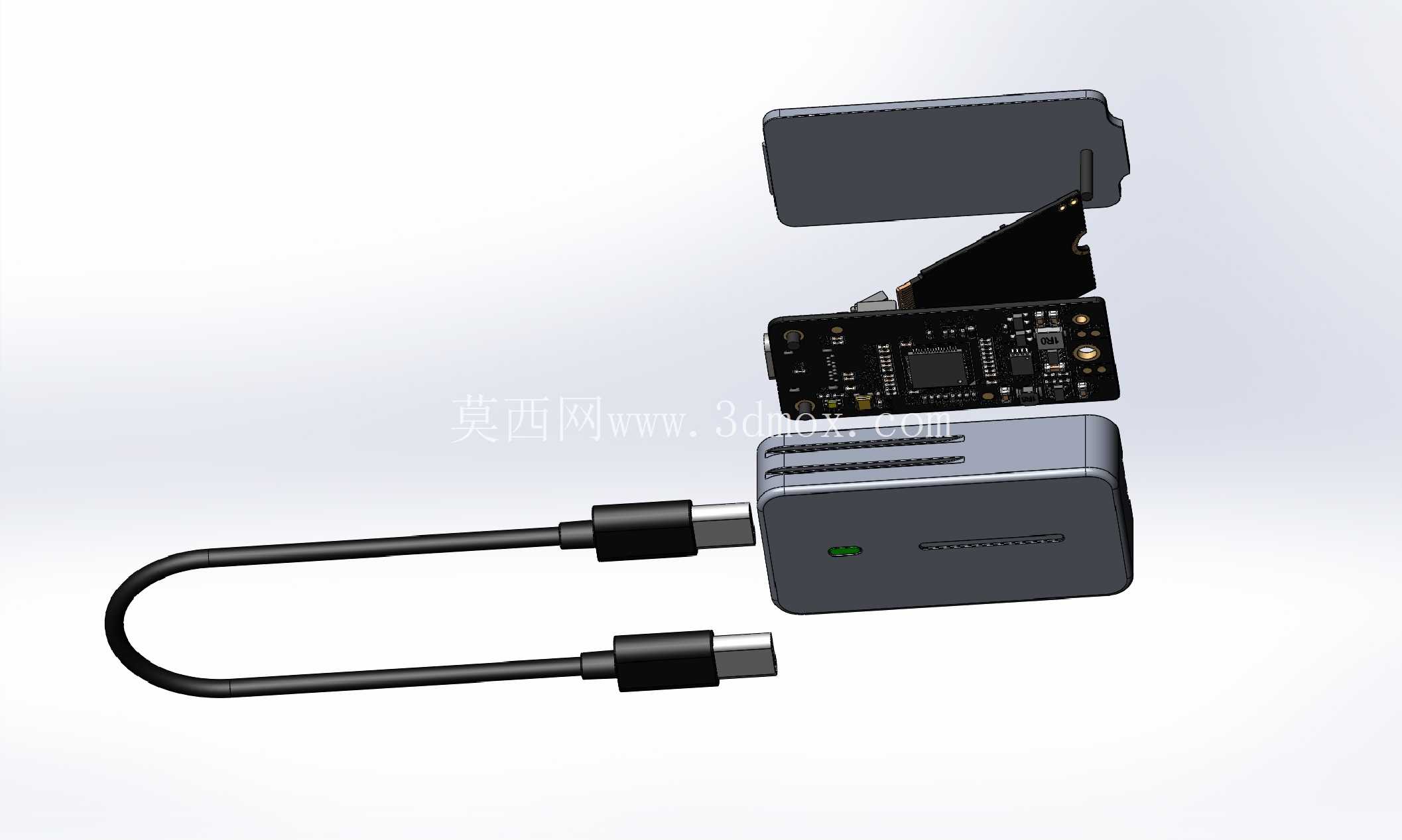

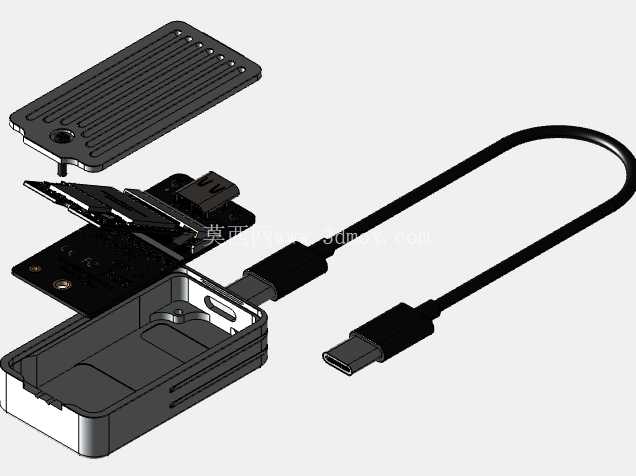

内部的电路板固定采用了壳体定位柱加卡扣的固定方式，不需要额外打螺丝，装配时只需要将电路板对准定位柱卡入下壳体，再扣合上壳体即可完成组装，大幅提升装配效率，同时定位柱的高度经过精确计算，刚好将电路板托举在壳体中间位置，电路板上下两面都预留了均匀的间隙，既可以避免闪存颗粒、主控芯片与壳体直接接触产生磨损，也能形成自然的空气对流通道，在硬盘持续读写产生热量时，热量可以通过间隙内的空气传导至外壳的散热筋上，再通过外壳表面散发到外界，避免长时间高负载读写时出现过热掉速的问题。

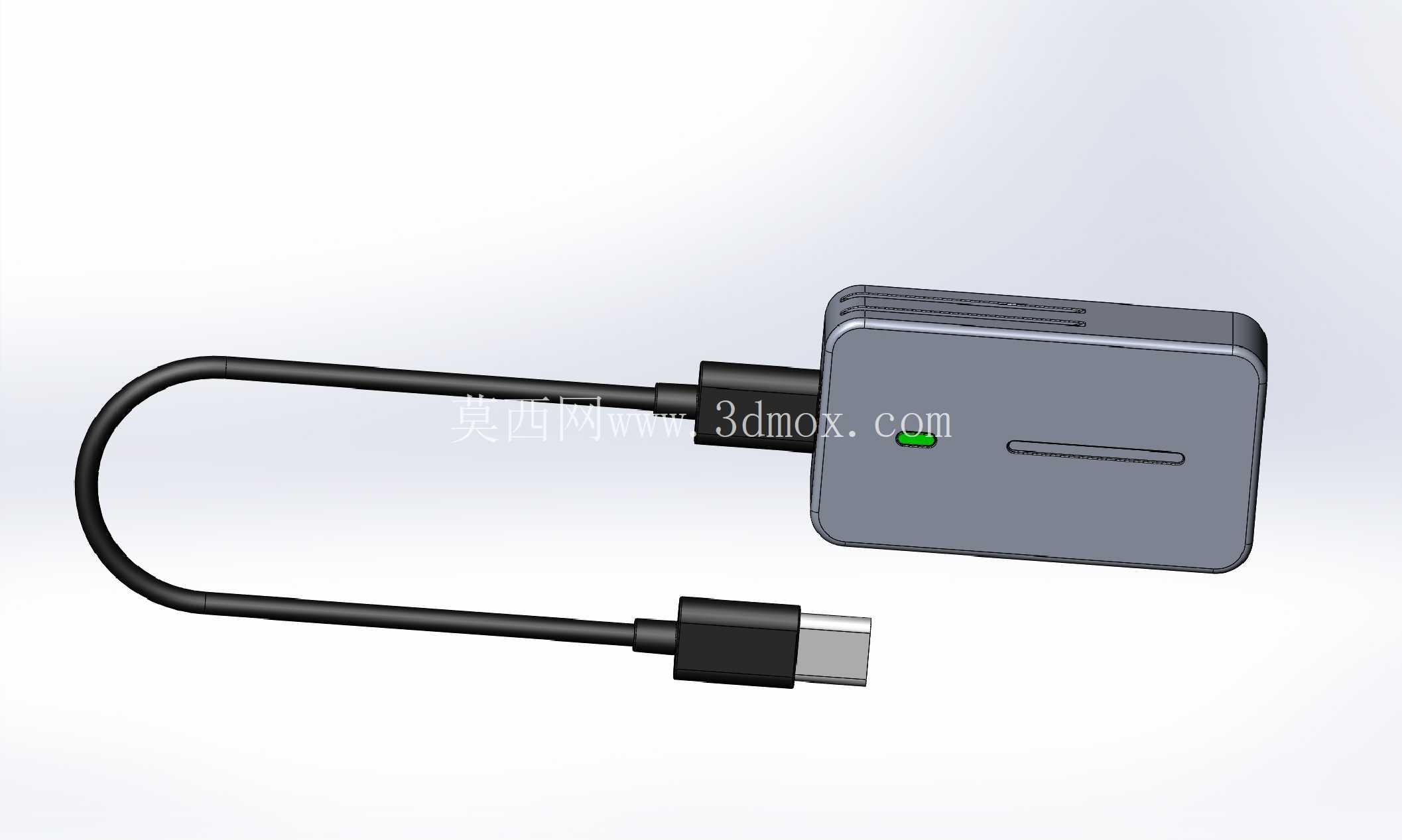

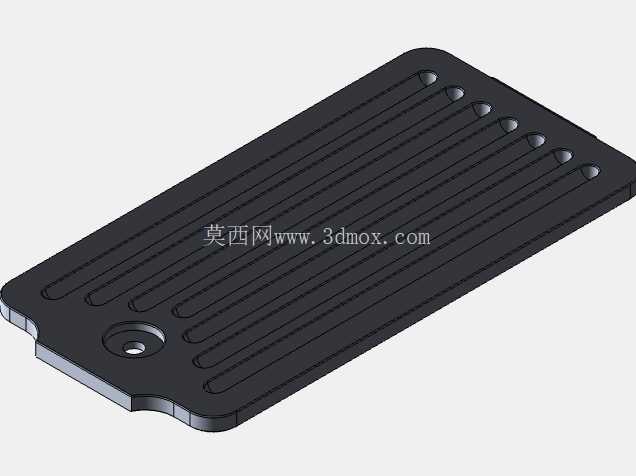

上壳体的外表面设计了多道平行的凹槽纹理，一方面可以增加手持插拔时的摩擦力，避免手滑导致设备掉落，另一方面这些凹槽也增大了外壳的散热面积，提升被动散热的效率，同时凹槽的走向与设备长度方向一致，视觉上也能拉长设备的比例，让整体外观更显精致小巧。壳体的边角全部做了R2以上的圆角处理，没有尖锐的棱角，日常拿取时不会划伤手，也能在设备意外跌落时通过圆角分散冲击力，降低壳体开裂的概率。

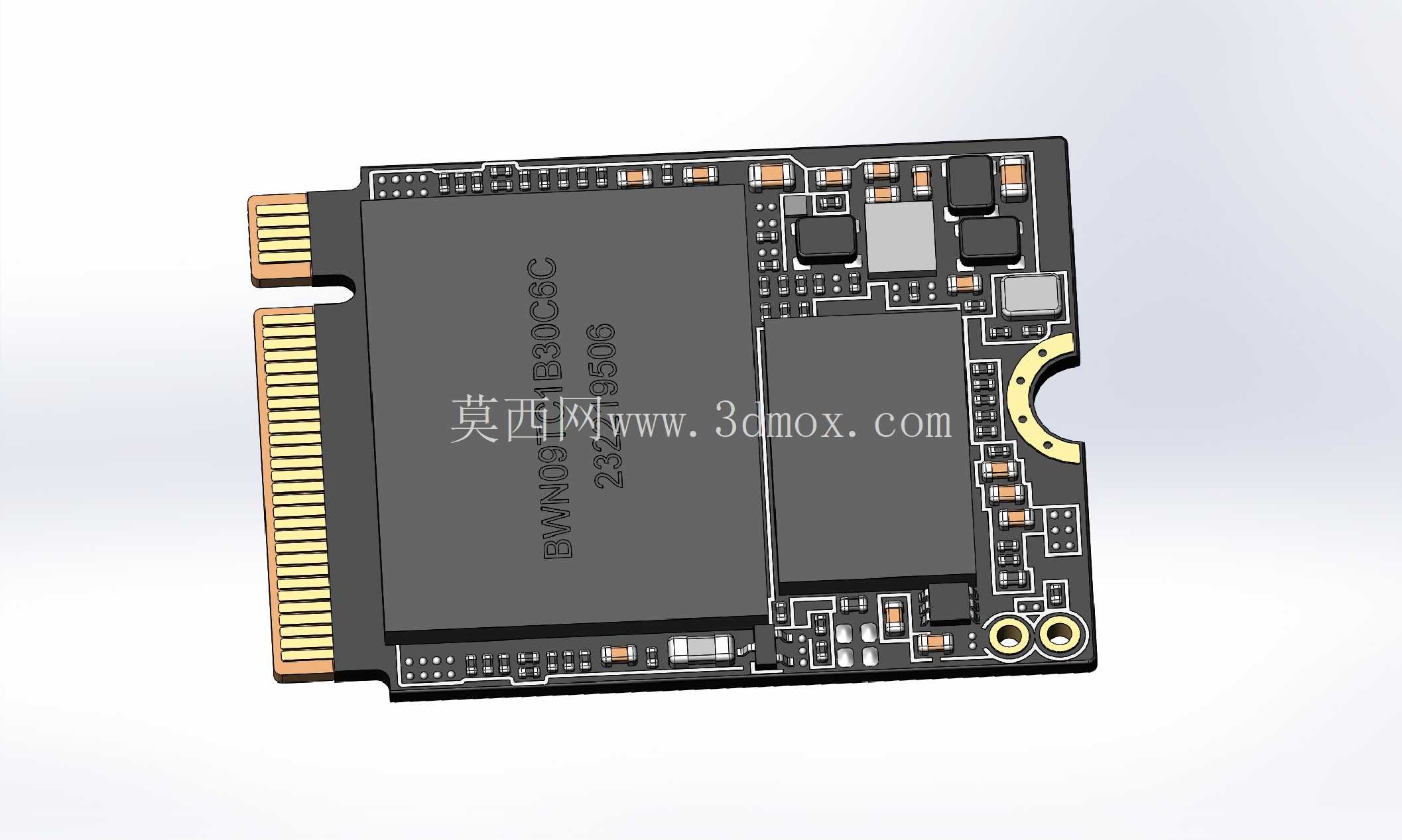

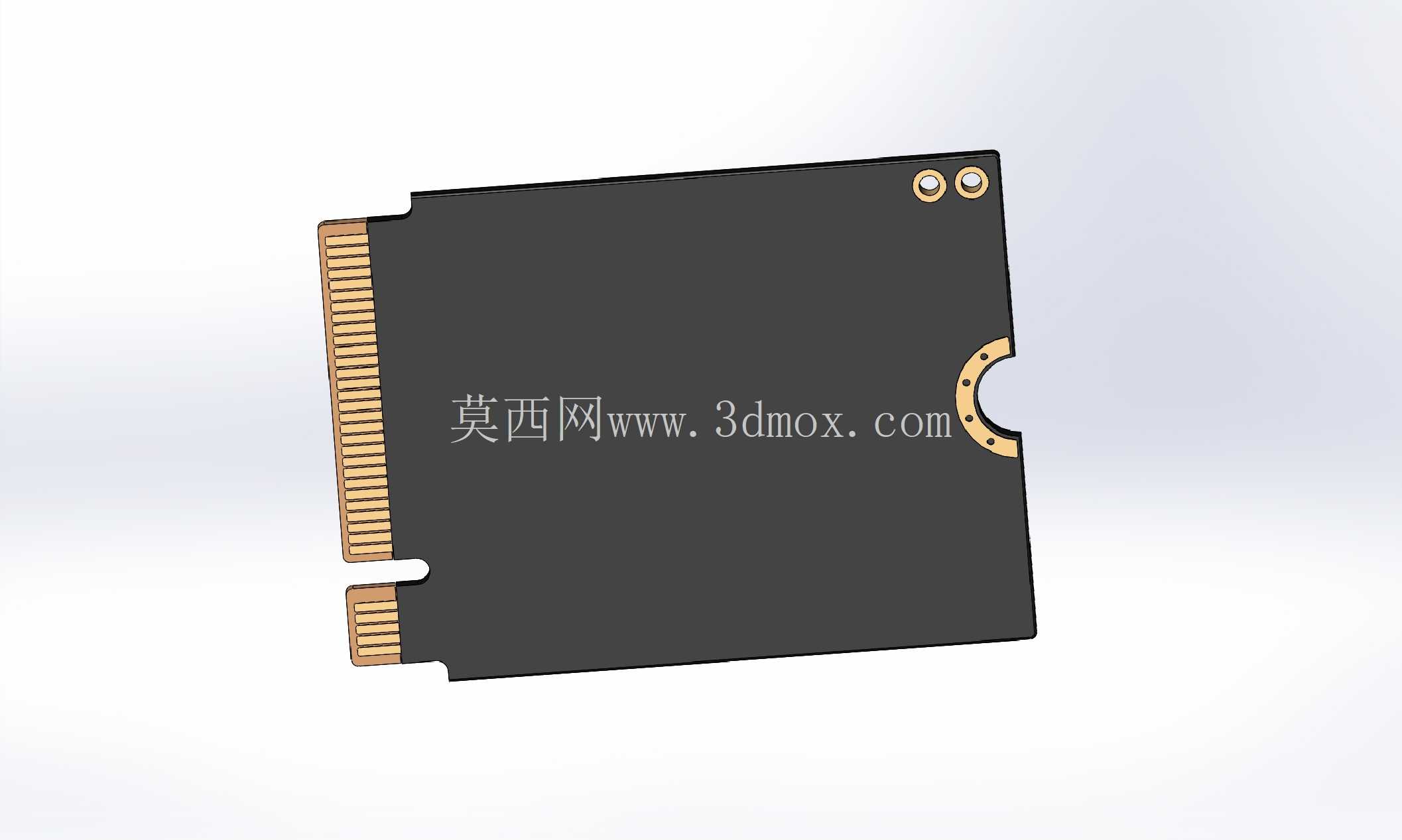

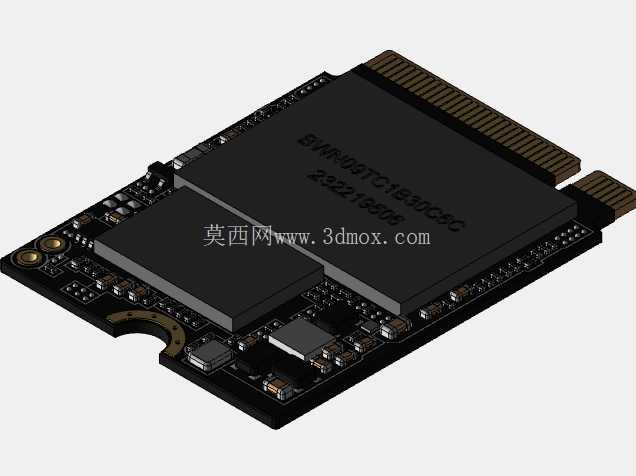

在安装边界的考量上，内部的存储板卡安装位严格适配2230规格的固态硬盘，控制板的元件布局全部避开壳体的卡扣与加强筋位置，不会出现元件与壳体干涉的问题，壳体的合模线设置在侧面的居中位置，合模后错位量控制在0.05mm以内，不会出现明显的刮手感。尾端的挂孔位置做了局部加厚处理，挂孔的直径适配常规的钥匙圈、挂绳尺寸，用户可以将硬盘挂在钥匙串上随身携带，加厚的结构可以避免挂孔处长期受力出现开裂。

从结构可靠性的角度出发，上下壳体的卡扣采用了周向均匀分布的设计，每个卡扣的扣合量控制在0.3mm，既可以保证壳体扣合后不会轻易松脱，也能在需要维修更换内部硬盘时，用撬片沿着合模线缝隙即可轻松拆开，不会损坏卡扣结构。壳体内部在主控芯片对应的位置预留了导热垫的安装空间，用户可以根据自身的使用需求加装导热垫，进一步提升散热效率，满足长时间大文件传输的散热需求。接口部分的金属外壳与电路板的接地层做了连通设计，可以有效导出插拔时产生的静电，避免静电击穿内部的存储芯片与主控元件，提升设备在干燥环境下使用的可靠性。
