8位鸥翼引脚半间距拨码开关结构设计

在电路板级功能配置场景里，这类8位半间距拨码开关是非常常见的板载配置元件，常被用在通讯终端、工业控制板卡、嵌入式设备的硬件地址设置、功能档位切换环节，不需要额外外接输入设备，直接通过拨柄的通断组合就能完成二进制参数的硬件写入，设备上电时直接读取引脚电平就能获取配置信息，相比软件配置的方式，硬件拨码的设置状态不会因为掉电丢失，也不需要额外的存储单元支持，在对可靠性要求较高的工业通讯类板卡上应用十分普遍。

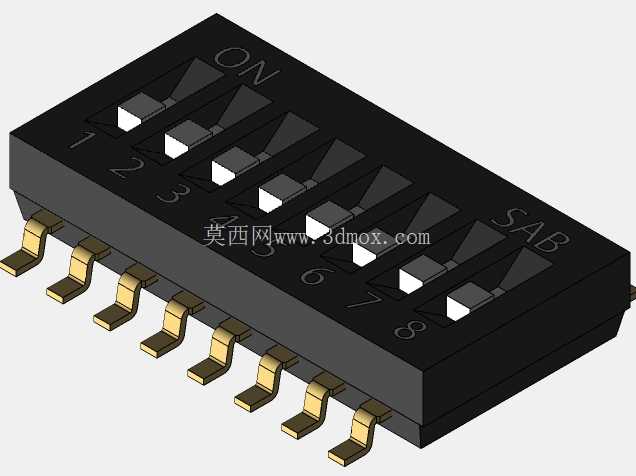

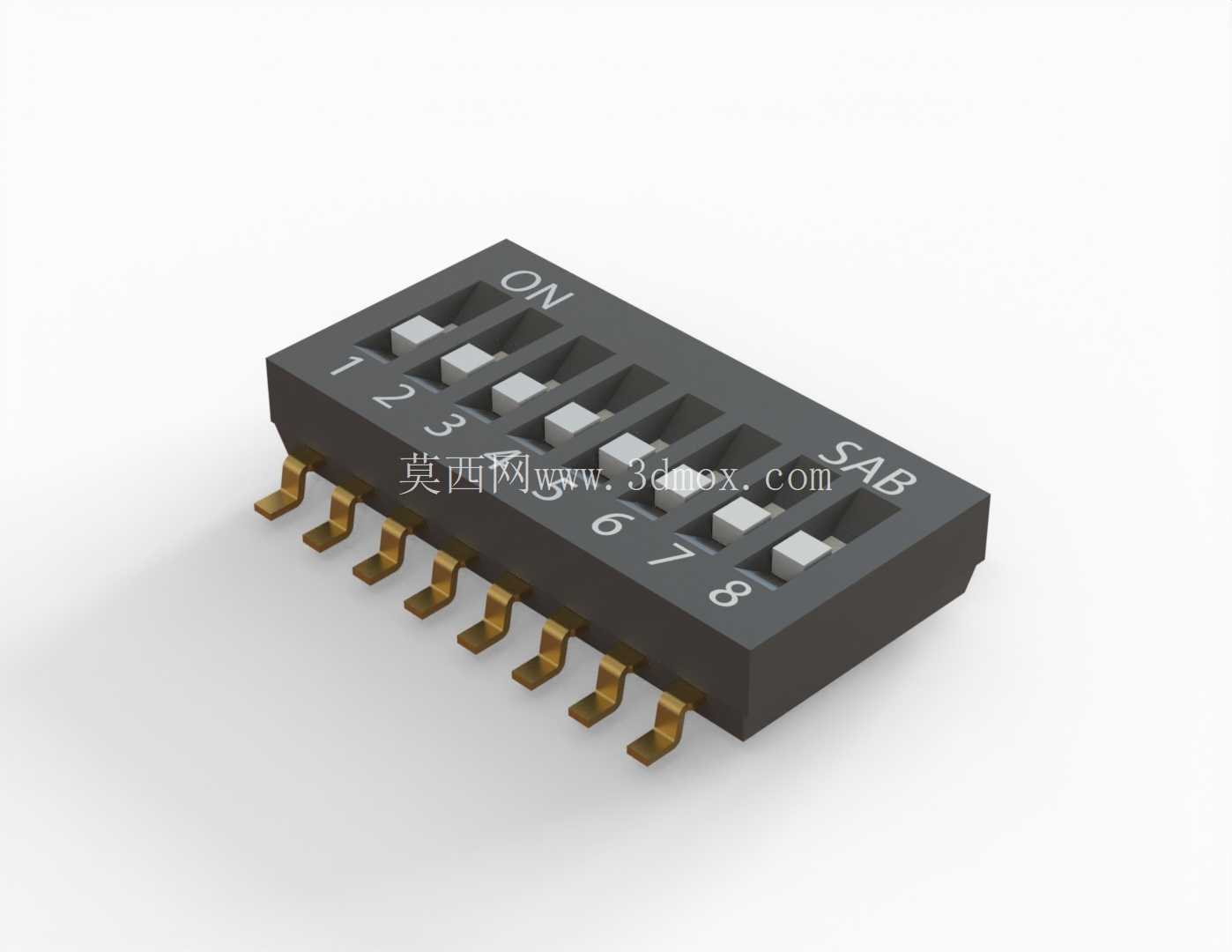

从结构设计角度看，这款拨码开关采用SOP08鸥翼引脚封装，引脚间距为1.27mm半间距规格，整体外形贴合标准表贴封装尺寸，能够直接匹配通用SOP8焊盘的PCB布局，不需要额外设计特殊焊盘，在做板卡布局时可以直接调用标准封装库完成放置，大幅降低PCB设计阶段的工作量。鸥翼型引脚的设计充分考虑了表贴焊接的工艺要求，引脚向外弯折形成的焊接平面能够充分贴合PCB焊盘，在回流焊过程中焊锡能够均匀浸润引脚表面，形成可靠的焊点，同时鸥翼结构的引脚具备一定的弹性形变空间，能够抵消焊接过程中因为热胀冷缩产生的应力，避免引脚与塑封本体连接处出现断裂失效的问题。

开关本体采用耐高温阻燃塑封材质，能够承受表贴焊接过程中的高温冲击，不会出现壳体变形、拨柄卡滞的问题。本体上的8个拨柄对应8路独立的通断回路，每个拨柄都带有清晰的数字位号标识与ON档位标识，操作人员在设置参数时可以直观对应每一路的通断状态，不会出现位号混淆的问题。拨柄的滑动阻尼经过针对性设计，既不会因为震动出现档位误偏移，也不会因为阻尼过大导致拨动力度过大损坏元件，每一次档位切换都有清晰的触感反馈，操作人员不需要额外查看就能确认档位是否切换到位。

从安装边界来看，这款开关的本体高度控制在标准SOP封装的高度范围内，在板卡堆叠安装时不会和上层板卡或者结构件产生干涉，引脚伸出本体的长度符合表贴元件的通用标准，焊接后引脚末端不会超出焊盘范围，避免出现相邻引脚连锡短路的问题。开关本体的底部做了平整化处理，贴装时能够平稳放置在PCB表面，不会出现本体倾斜导致的引脚虚焊问题。内部的接触簧片采用镀金处理，长期使用也不会出现接触氧化导致的导通电阻变大问题，在工业温湿度环境下能够保持稳定的导通性能，每一路开关的接触电阻都控制在毫欧级，不会对弱信号回路的信号传输产生额外影响。

在实际选型应用中，这类半间距拨码开关特别适合空间紧凑的通讯类板卡使用，相比传统2.54mm间距的拨码开关，它的占用PCB面积缩小了近一半，能够在有限的板卡空间内实现8位参数配置功能，不需要占用过多的板上空间，给其他核心元件留出布局余量。设计建模时需要重点关注拨柄的滑动行程与本体限位结构的配合，既要保证拨柄滑动到位后触点能够可靠接触，也要保证拨柄不会从本体滑槽中脱出，同时塑封本体的分模线位置要避开拨柄的滑动区域，避免分模线产生的毛刺影响拨柄的滑动顺畅度。引脚与塑封本体的结合位置要做密封处理，避免波峰焊或者回流焊过程中焊锡助焊剂渗入开关内部，导致触点接触不良或者拨柄卡滞。
