螺栓式蘑菇头主销连接构件设计

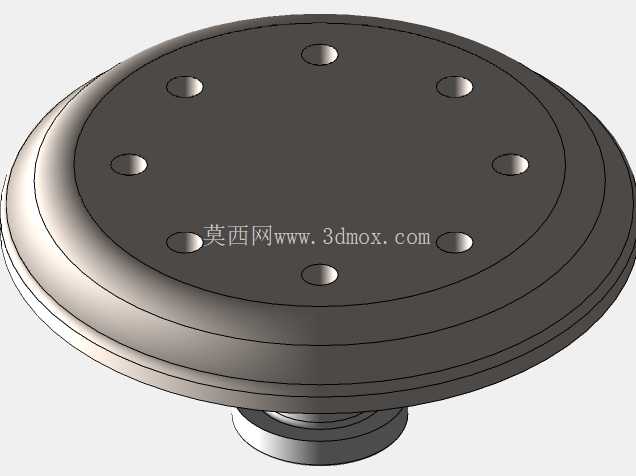

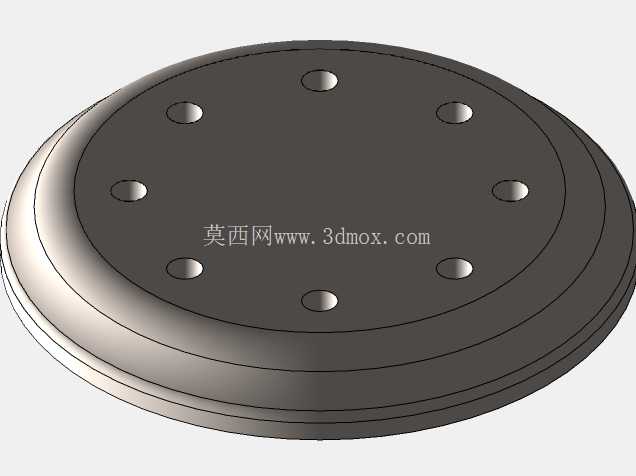

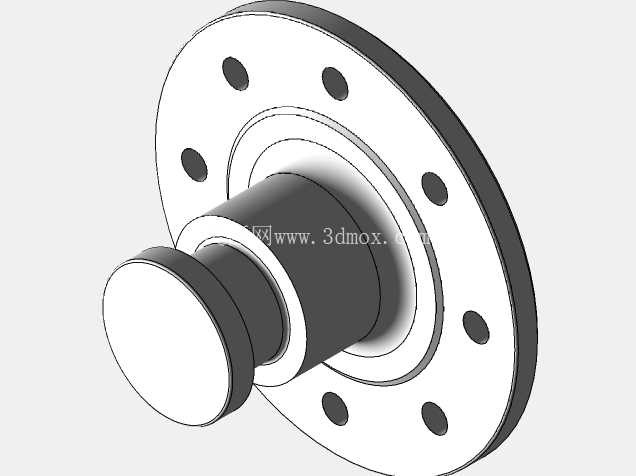

　　在商用车底盘、重型挂车以及部分工业重载回转机构的连接环节中，主销作为核心传力部件，承担着垂向载荷传递、横向定位以及回转自由度约束的关键作用，螺栓式蘑菇头主销正是针对大载荷、高频次回转工况开发的专用连接构件。这款50毫米规格的蘑菇头主销，采用法兰式蘑菇头端盖搭配下部螺纹柱的结构形式，端盖圆周均匀布置8个沉头安装孔，安装时可通过配套螺栓将主销整体固定在车架或者上装连接座上，避免传统压装式主销拆卸维护困难的问题。

　　从实际应用场景来看，这类主销多用于半挂车牵引鞍座与车架的连接、重型叉车转向桥的主销连接、以及大型工程设备回转支撑的定位连接场景，相比传统直杆式主销，蘑菇头的大直径法兰面可以有效分散接触面的压应力，避免长期重载下连接座出现压溃变形的问题。设计过程中，首先要匹配安装边界的尺寸要求，50毫米的杆径对应标准的主销衬套内径公差，下部螺纹段的长度需要根据连接座的厚度预留足够的螺母锁紧余量，同时要考虑防松垫片的安装空间；端盖部分的沉头孔深度需要保证螺栓锁紧后头部不高出端盖平面，避免回转过程中与相邻部件发生运动干涉。端盖圆周的8个安装孔采用等角度均布设计，一方面保证各个螺栓受力均匀，另一方面也能适配不同角度的安装对位需求，降低现场装配的对位难度。

　　主销的蘑菇头过渡段采用大圆角平滑过渡，避免应力集中导致的疲劳断裂问题，这一位置是主销承受交变弯曲载荷的核心区域，圆角半径的取值需要结合材料的疲劳强度参数计算，既要保证足够的结构强度，也要避免圆角过大导致与衬套端面的干涉。杆身部分的表面粗糙度需要控制在合理范围内，既要保证与衬套配合时的回转顺畅，也要避免表面过于光滑导致润滑油膜难以附着，长期使用出现异常磨损。从安装流程来看，装配时需要先将衬套压入对应的转向节或者回转座孔内，再将主销从上方插入，蘑菇头端面与连接座贴合后，依次拧入圆周的固定螺栓，按照对角顺序分次拧紧到规定扭矩，避免端盖受力不均出现翘曲，下部螺纹段穿出连接座后加装防松垫片和锁紧螺母，完成轴向的定位固定。

　　在日常维护场景中，这种螺栓固定式的结构不需要大型压装设备就可以完成主销的更换，相比传统过盈配合的主销结构，能大幅降低售后维护的时间成本和设备投入，尤其适合长途运输车辆在沿途维修站点的快速检修需求。设计建模阶段需要重点关注各个配合面的形位公差要求，蘑菇头下端面与杆身轴线的垂直度需要严格控制，否则安装后主销会出现偏斜，导致回转卡滞、单侧磨损加剧的问题；8个安装孔的位置度公差也要匹配连接座上的螺纹孔位置，避免出现装配错位无法安装的情况。杆身的直径公差需要与选用的衬套公差匹配，保留合适的配合间隙，既要保证回转灵活，也要避免间隙过大导致行驶过程中出现冲击异响，缩短部件使用寿命。这类主销的材质一般选用中碳合金钢经调质处理，表面进行淬火处理提升耐磨性能，建模时不需要额外体现热处理工艺，但结构设计上要预留足够的强度余量，应对重载工况下的冲击载荷。蘑菇头端盖的厚度需要根据额定载荷计算，保证在最大垂向冲击载荷下不会出现弯曲变形，端盖外圆的直径要大于连接座上的安装孔直径，保证足够的支撑接触面积，降低接触面的比压。
