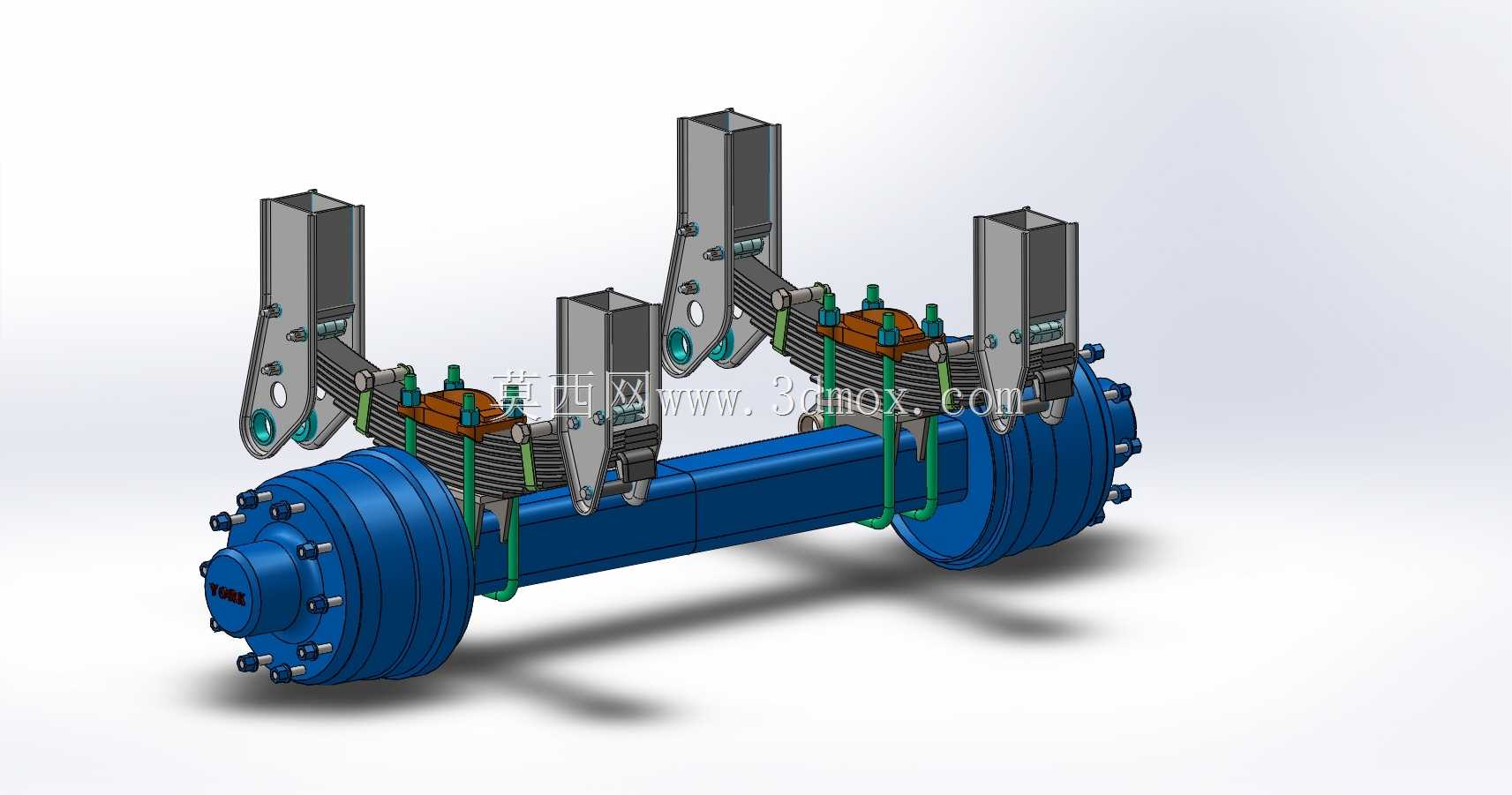

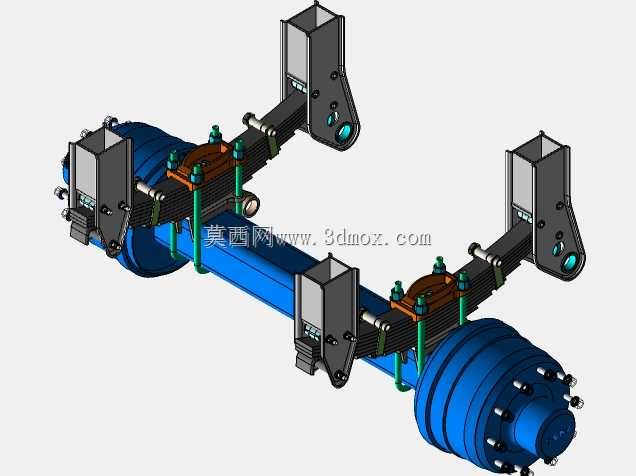

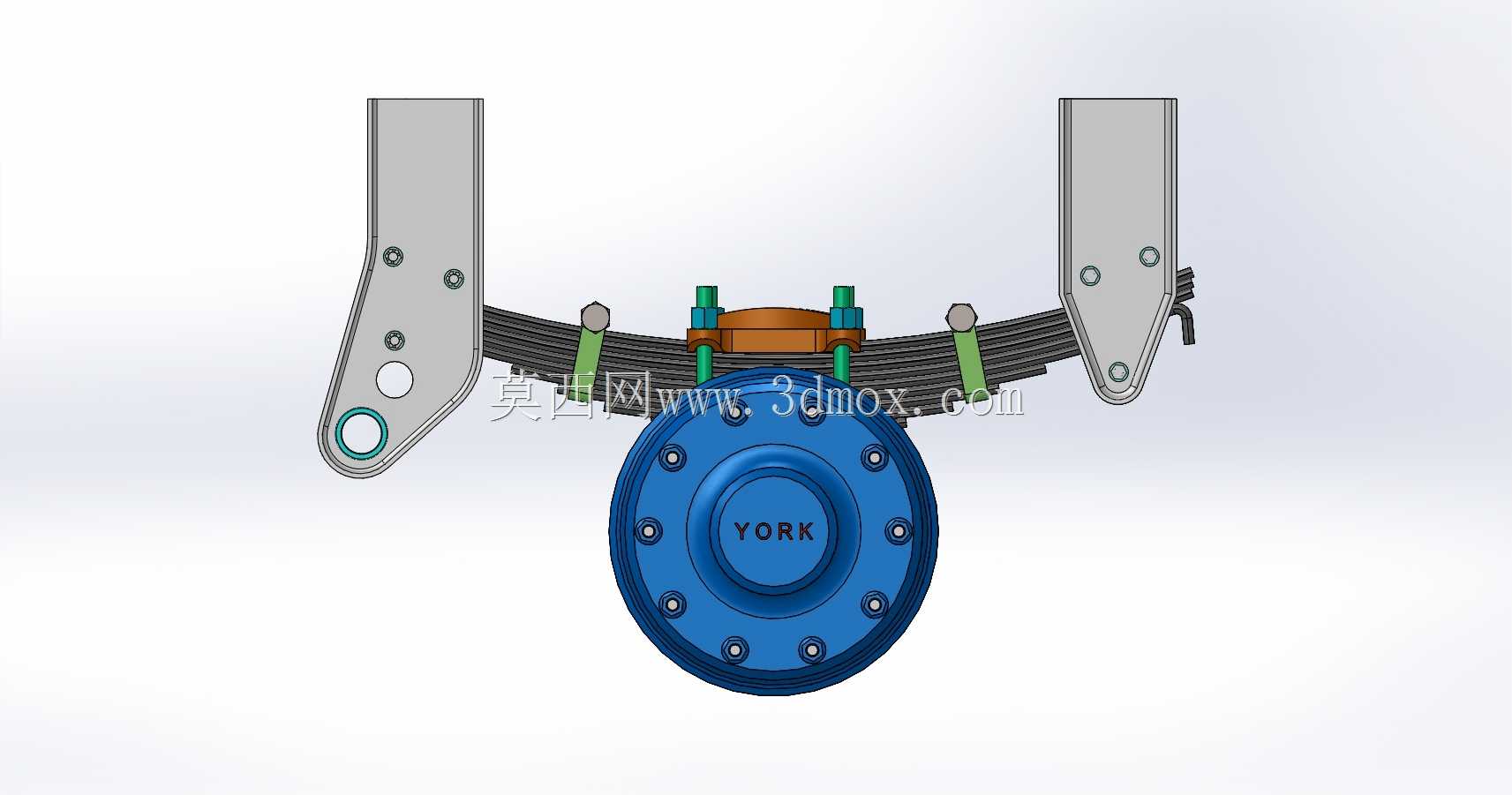

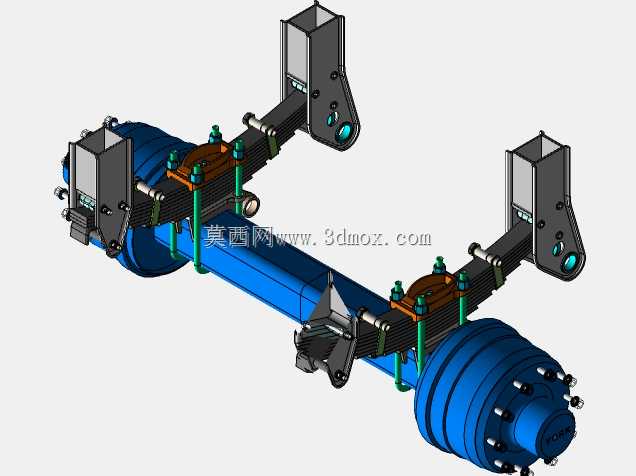

12吨商用车车桥配钢板弹簧悬架结构

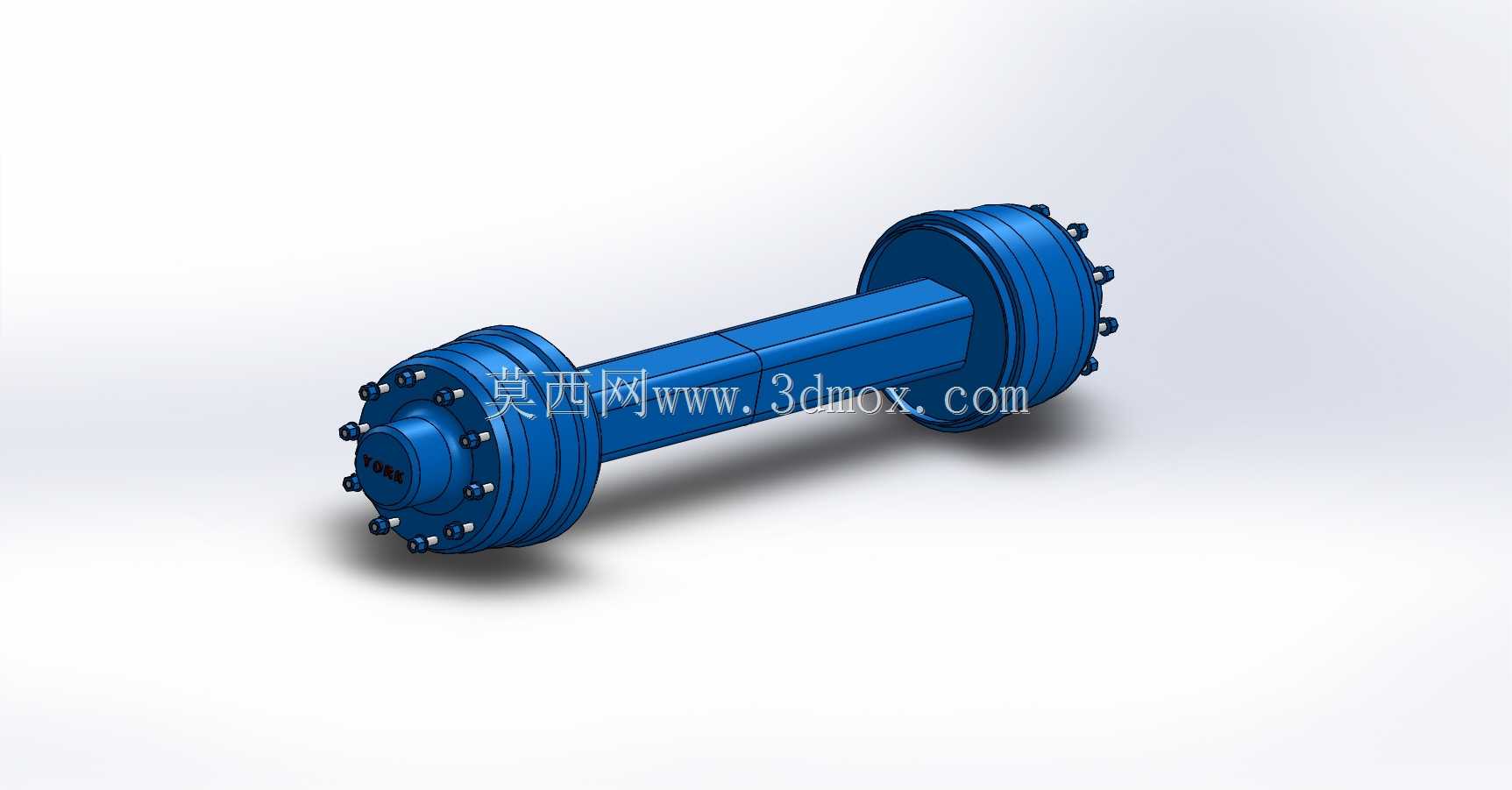

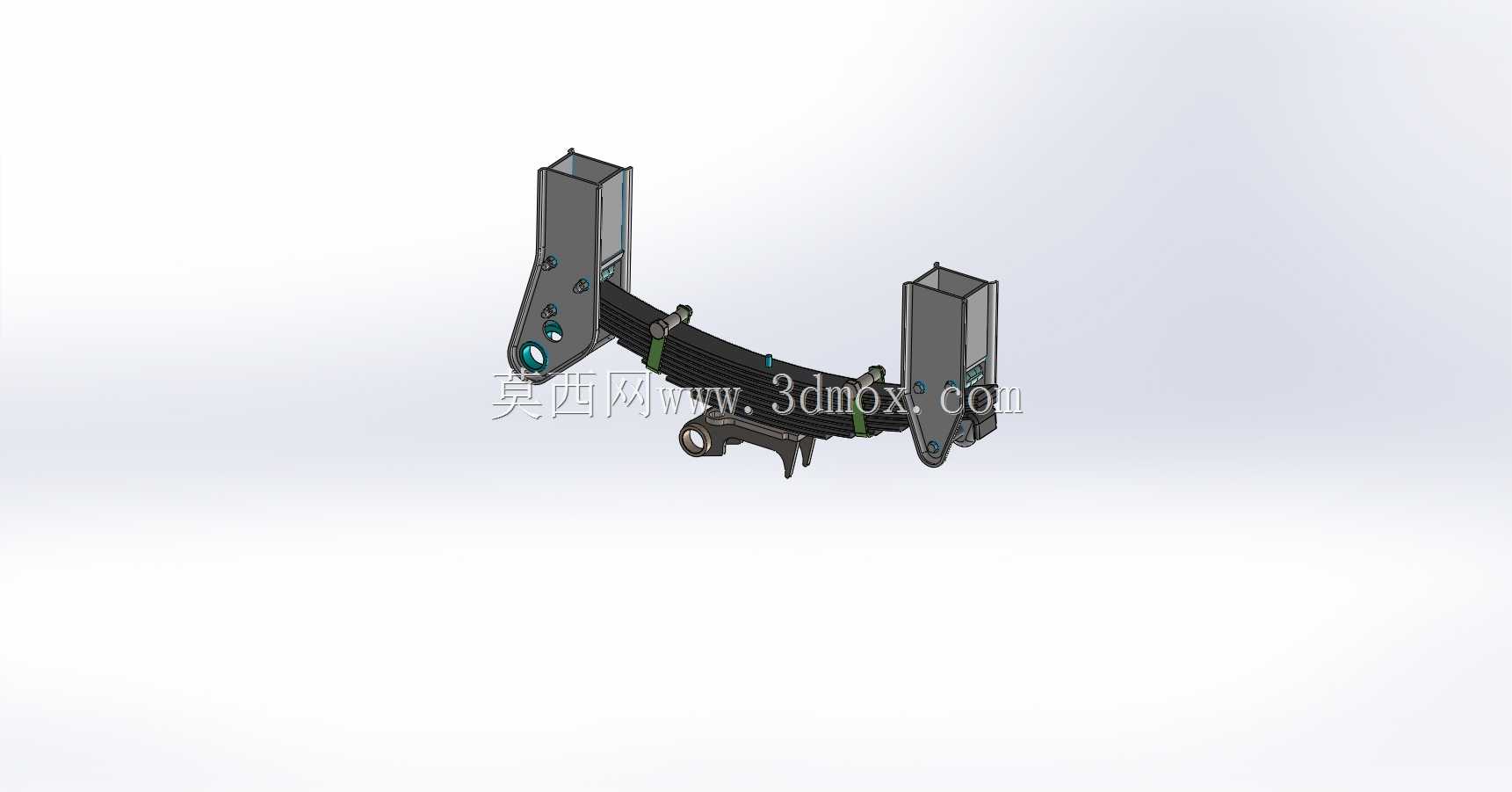

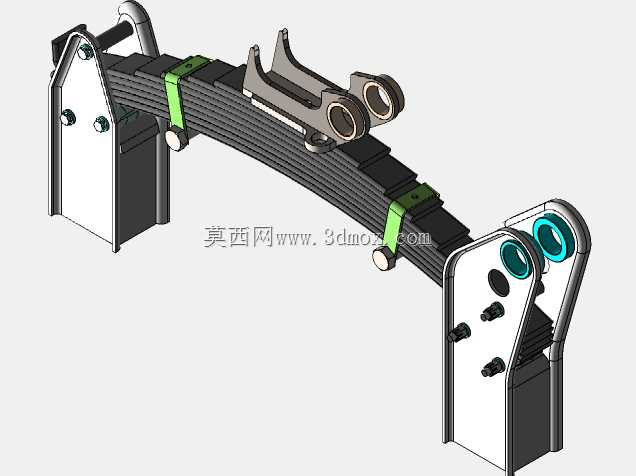

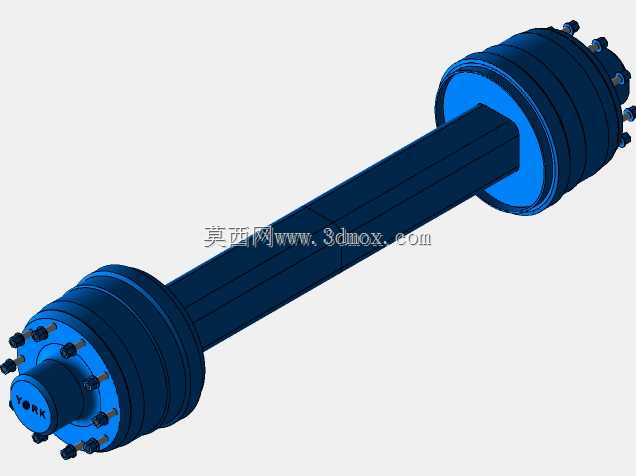

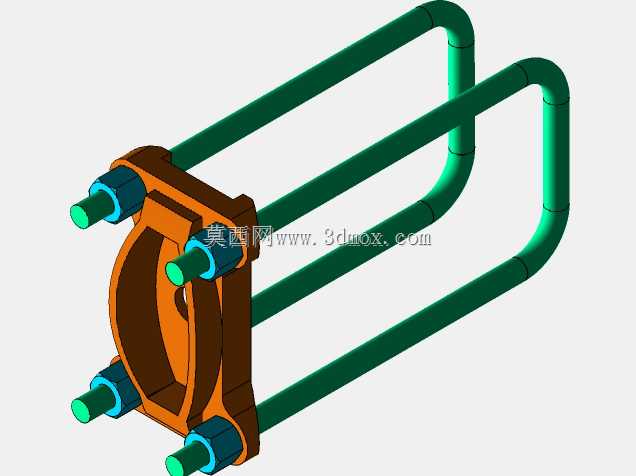

重载商用车行驶在非铺装路面时，车桥与悬架连接位置的应力集中问题，一直是底盘零部件早期失效的核心诱因。这套12吨级车桥匹配装配式悬架的结构，在连接座的圆弧过渡处做了差异化壁厚处理，靠近钢板弹簧销孔的位置壁厚增加4mm，远离受力路径的侧翼做了挖空减重，既避免了急刹车时制动力传递带来的连接座根部开裂，也没有额外增加过多的簧下质量影响整车平顺性。钢板弹簧的片间接触位置没有做完全平齐的贴合设计，每片弹簧的端部都做了3度的倾角预压，空载时只有最上方的主片与两端吊耳接触，随着载荷增加，下方的弹簧片逐次参与承载，避免了片间长期静摩擦带来的异响与磨损，也让刚度曲线呈现更平缓的渐变特性，不会出现轻载颠簸、重载压垮的极端反馈。车桥两端的轮毂连接法兰面，螺栓孔的位置度公差控制在0.02mm以内，法兰背面做了0.1mm的浅沉台，装配时螺栓头能完全嵌入沉台内，不会因为路面碎石磕碰导致螺栓松动，也避免了螺栓头突出带来的轮毂装配干涉。悬架的吊耳支架与车架连接的位置，预留了2mm的调整间隙，现场装配时可以根据车架的焊接误差微调安装位置，不用强行靠螺栓拉力拽动支架导致内部产生装配内应力，很多早期断裂的支架问题，恰恰是强行装配带来的内应力在交变载荷下持续释放导致的。钢板弹簧的U型螺栓安装位，在车桥本体上做了对应的定位凸台，U型螺栓卡入后不会出现横向窜动，就算长期行驶在颠簸路面，螺栓的预紧力衰减速度也能降低30%以上，不用频繁进站复紧。这套结构没有追求过于复杂的轻量化设计，所有的受力路径都做了直线化处理，力从车轮传递到车桥后，能直接通过钢板弹簧、吊耳传递到车架，没有多余的弯折路径带来的能量损耗与应力集中，完全适配12吨级商用车高频重载、维保条件有限的使用场景。
