重型货运半挂Tip自卸拖车结构

　　这套Tip拖车结构面向散装物料公路转运与厂内倒运场景，常见于砂石骨料堆场、矿山采区、粮食收储站、基建工地短驳线路，配合YST460、YST750这类牵引车头完成32立方米容积散料的装载、运输与举升卸料作业，替代人工卸料环节，缩短散货周转周期。

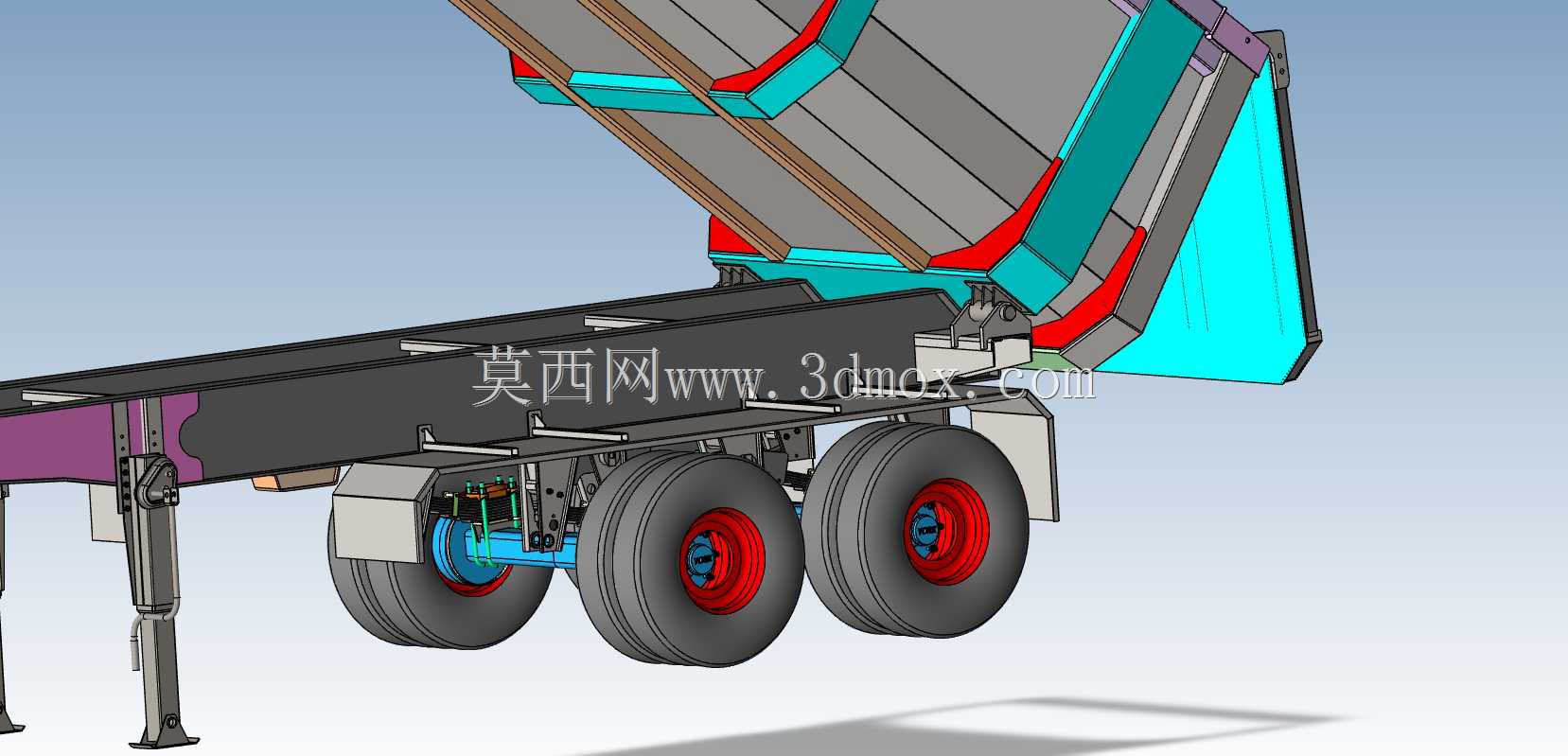

　　建模时先从整车行驶边界入手：整车总长控制在半挂列车常规转弯半径适配范围内，车宽符合公路货运车辆外廓尺寸限值，满载状态下整车质心高度经过校核，避免举升卸料时侧向失稳。车架采用纵梁贯通式布局，纵梁截面按满载弯曲工况做加厚处理，横梁间距在悬架安装位、举升缸支撑位做加密排布，分散集中载荷；悬架选用重载钢板弹簧搭配york制式车轴，每轴两端配重载越野轮胎，轮胎与轮罩之间预留足够跳动间隙，适配非铺装工地路面的颠簸工况，车轴制动气室、轮毂安装位的连接孔位均按实车装配关系预留，可直接对接制动系统、轮端零件的装配校核。

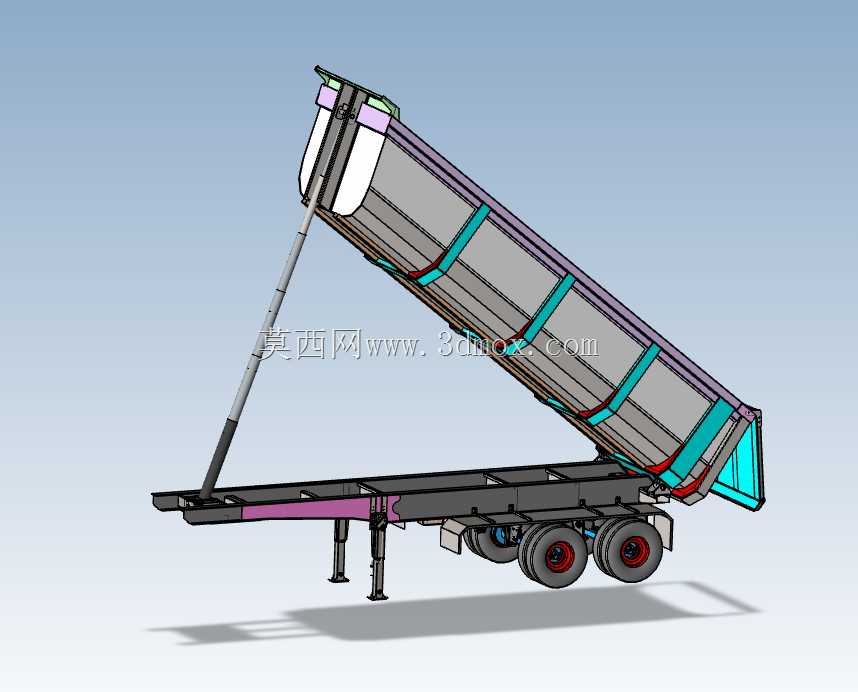

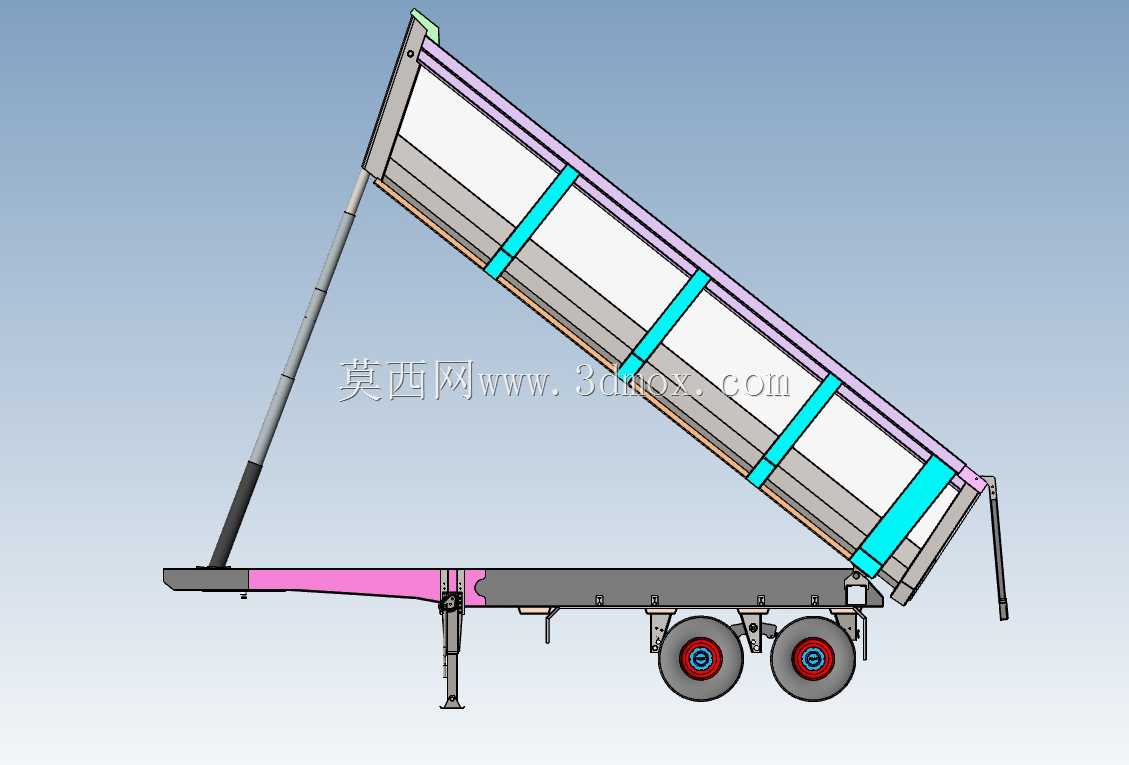

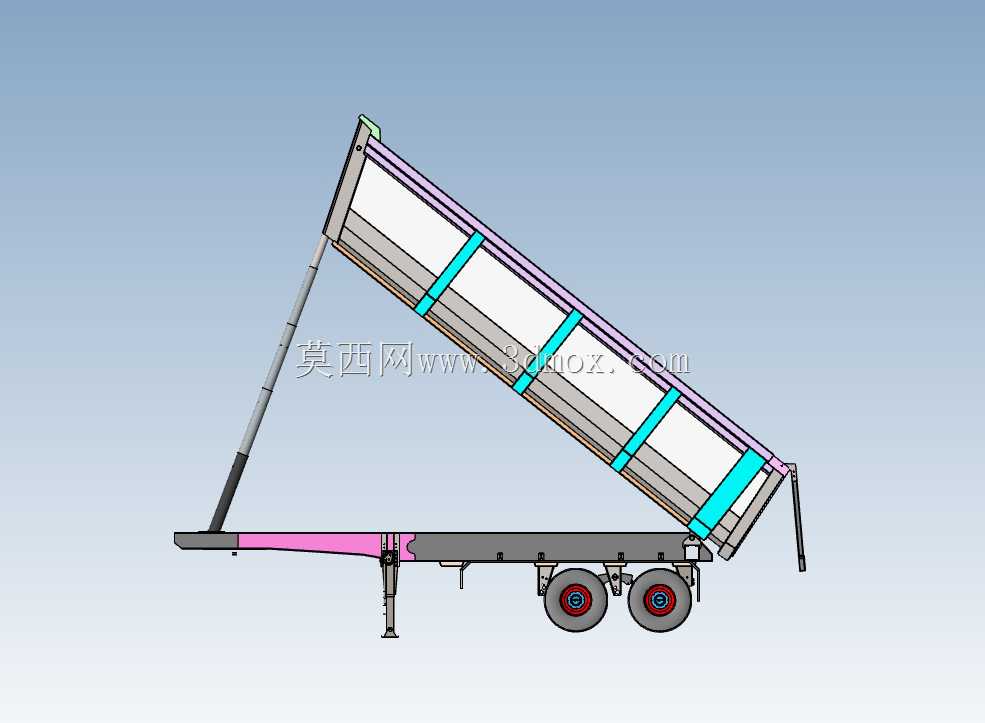

　　货厢部分采用U型断面设计，相比矩形厢体减少散料残留，厢体侧板做加强筋压型处理，顶部敞口方便装载机从上方投料，尾部设置可自动开合的锁止尾门，举升时尾门随物料推力自动开启，回落时靠锁钩自动扣合。举升机构前置布置多级液压油缸，油缸下铰点固定在车架前部加强支座，上铰点连接货厢前部底端，举升角设计满足散料自然滑落角度，卸料时无需人工清理厢内余料。

　　建模过程中所有安装接口都保留了真实装配间隙：牵引销位置匹配标准牵引座高度，侧防护栏、后保险杠的外伸尺寸符合车辆安全规范，备胎架、支腿的安装位在车架两侧预留对应螺栓孔，既可以用于专用车改装环节的结构干涉校验，也能作为散货运输设备选型时的布局参考，核对厂区卸料通道宽度、举升作业上空净空是否满足作业要求。
