三重周期极小曲面施瓦茨P型多孔结构

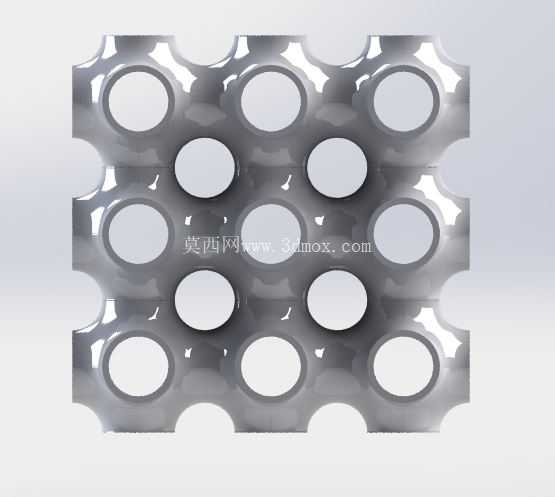

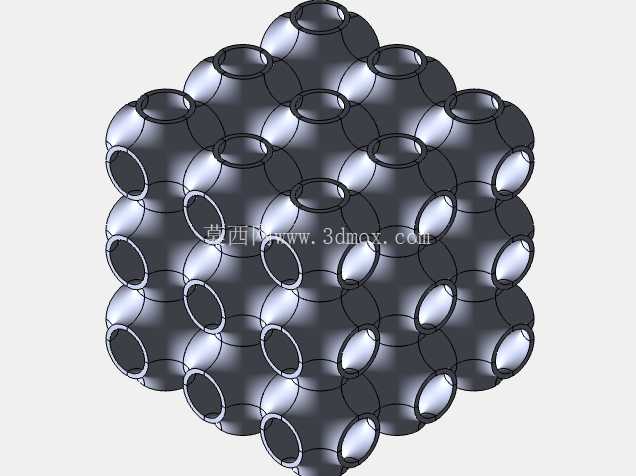

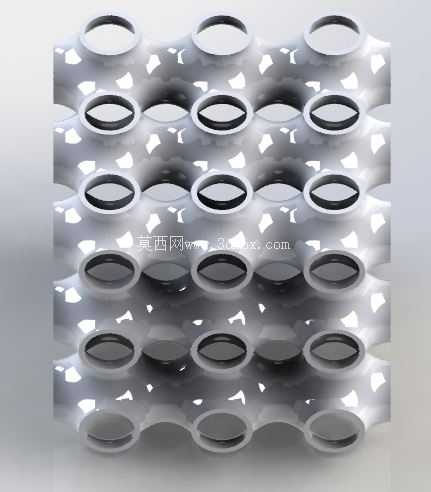

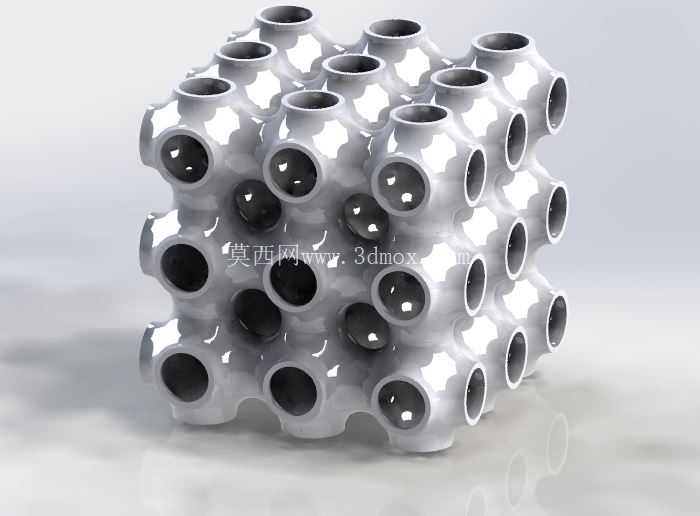

施瓦茨P型三重周期极小曲面属于典型的隐式曲面构造的多孔连通结构，这类结构最早源于微分几何领域的数学曲面研究，随着增材制造技术的成熟，逐步在工程领域得到落地应用。从结构拓扑来看，该曲面在三维空间内沿三个正交方向呈周期性重复排布，整体可通过调整周期单元的尺寸、壁厚参数，适配不同的工程使用需求，单元拼接过程中曲面保持G2连续，不存在尖锐棱边与应力集中拐点，这一特性使其在承载工况下的应力分布均匀性远优于传统桁架式晶格结构。

在生物医疗领域，这类结构是骨组织工程支架的核心构型之一，其连通的管状孔隙能够满足成骨细胞长入、体液流通的需求，高比表面积的特性也利于细胞粘附与营养物质传输，设计时可通过调整曲面的偏移量控制孔隙率，匹配人体不同部位松质骨的弹性模量，避免植入后出现应力遮挡问题。在换热设备领域，该结构的连续曲面能够大幅提升流体与固体壁面的接触面积，周期性的流道扰动可打破流体边界层，提升换热效率，同时曲面的平滑过渡不会造成流道内的流动死区，降低流体阻力与杂质沉积风险，常被用于紧凑型换热器的芯体结构设计，相比传统翅片式换热结构，在相同换热效率下体积可缩小30%以上。

从设计逻辑来看，这类曲面无法通过常规的拉伸、旋转、扫掠等实体建模命令生成，需要基于隐函数方程进行等值面提取，建模过程中需控制单元边界的曲面连续性，避免多单元拼接时出现错位、壁厚不均的问题。结构的壁厚参数需结合使用场景的工艺能力设定，若采用金属3D打印工艺，最小壁厚需控制在打印设备的最小成型精度以上，避免成型过程中出现结构塌陷、粉末残留堵孔的问题；若用于注塑成型的多孔嵌件，则需结合熔体流动特性调整曲面拔模角度，保证脱模顺畅。

在安装适配层面，该类多孔结构通常作为功能嵌件集成到其他部件中，设计时需在结构边缘预留实体安装边，安装边上可根据装配需求设置定位孔、焊接凸台或粘接面，周期单元的排布范围需严格控制在安装边界以内，避免曲面延伸到装配配合面影响密封与定位精度。针对不同的承压需求，可在结构内部沿受力方向增设局部加强肋，加强肋与曲面的交接处需做圆角过渡，避免新增的应力集中点削弱结构整体强度。在轻量化设计场景中，该结构可替代传统的实体减重结构，在保证相同刚度与强度的前提下，减重幅度可达50%以上，同时连续的曲面结构相比镂空点阵结构具有更好的抗疲劳性能，适合承受交变载荷的工况，例如航空航天领域的轻量化承力构件、汽车领域的吸能缓冲结构。

实际工程应用中，这类结构的流体通道特性也被用于流体混合、催化载体等场景，平滑的曲面通道不会对流体中的固体颗粒造成卡滞，周期性的分流合流结构可提升流体混合均匀度，作为催化载体使用时，高比表面积可负载更多催化介质，连通的孔隙也利于反应介质的流通，降低反应过程中的压损。设计过程中还需考虑结构的各向同性特征，施瓦茨P型曲面在三个正交方向上的力学性能基本一致，不会出现传统桁架结构各向异性的问题，对于承受多方向载荷的工况具有更好的适应性，无需针对不同受力方向做额外的结构强化。
