食品级螺带式干粉混合搅拌设备结构

　　这款卧式螺带结构的干粉混合设备，核心应用场景集中在食品加工领域的粉体配料工序，也可适配精细化工、饲料加工等行业的干性粉体、颗粒状物料的均匀混合作业，能够完成两种及以上不同比重、不同粒度的干性物料的均质混合，避免物料分层、结团的常见混料问题。设备整体采用卧式槽型结构设计，搅拌腔体为U型截面，这种截面设计能够最大化减少腔体内的物料残留死角，配合螺带搅拌桨的推送轨迹，可让物料在腔体内实现多维度的对流运动——内层螺带将物料向腔体两端推送，外层螺带将物料向腔体中心聚拢，同时带动物料沿径向上下翻动，相比普通桨叶搅拌，混合均匀度可提升15%以上，混合周期也能缩短近三分之一。

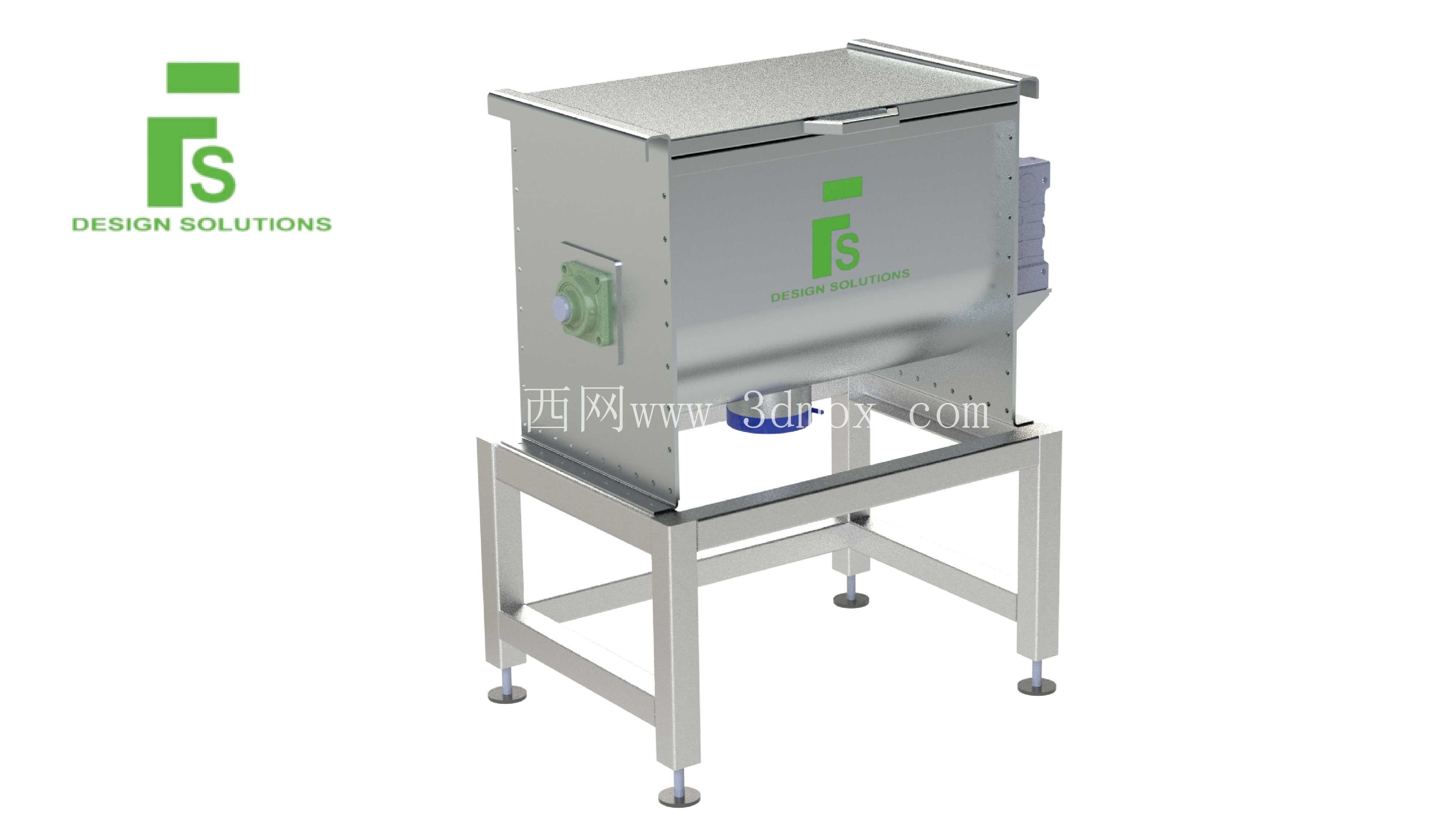

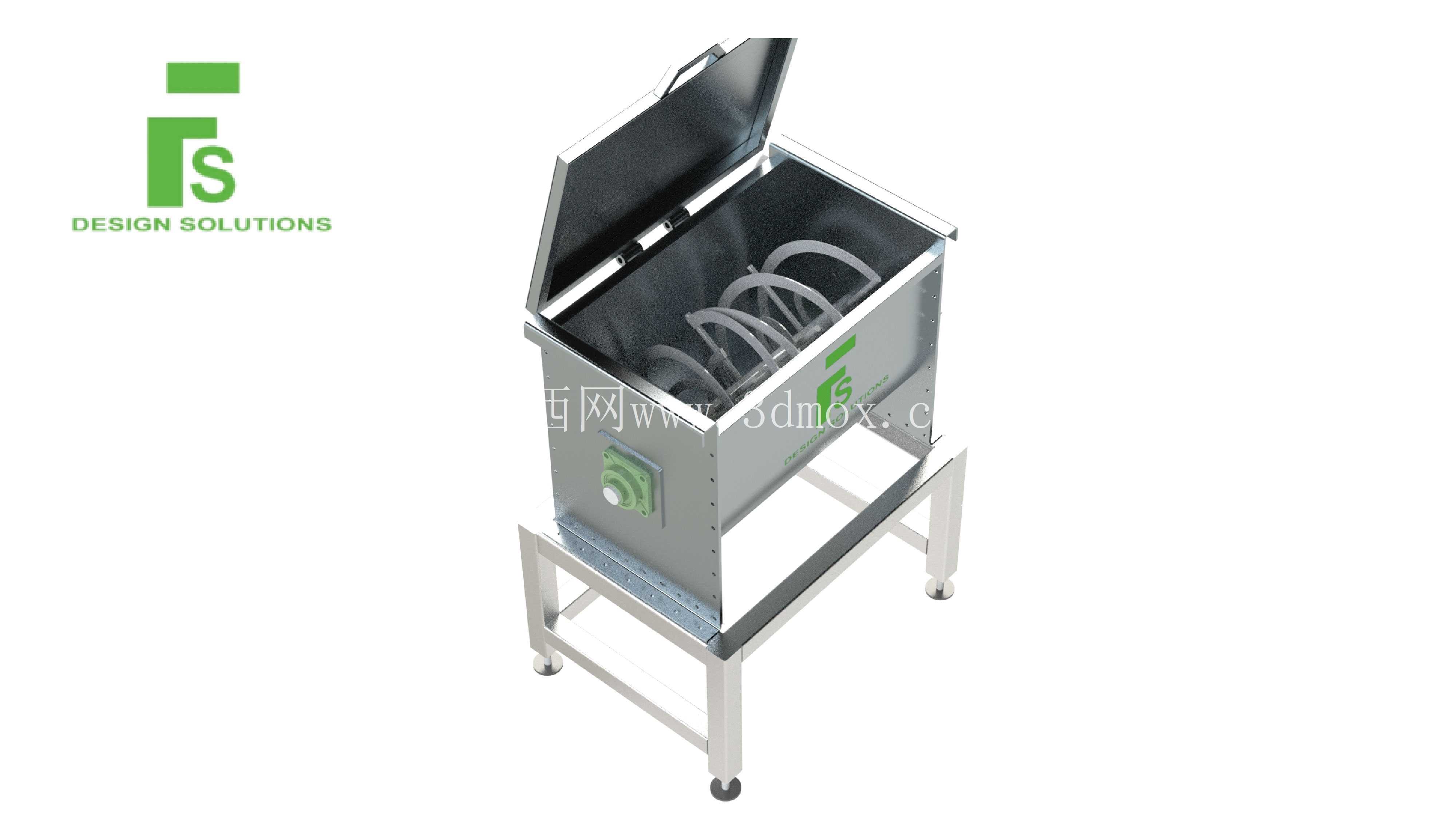

　　从结构设计逻辑来看，搅拌轴的支撑采用两端带密封组件的轴承座布局，密封件选用食品级硅橡胶材质，既能够防止粉体物料泄漏到轴承部位造成磨损，也能避免润滑油脂渗入腔体污染物料，符合食品加工设备的卫生要求。腔体上盖采用可开合的铰链式结构，开合角度可达到110度，方便操作人员在批次生产结束后对腔体内部、搅拌桨进行彻底清洁，避免不同批次物料交叉污染，上盖边缘配有压紧卡扣，闭合后可实现腔体的微密封，防止混料过程中轻质粉体扬尘外溢。设备的机架采用方管焊接成型的框架式支撑结构，四条支腿底部配有可调式脚杯，可根据安装地面的平整度调整设备水平度，抵消搅拌过程中产生的小幅振动，保证设备运行稳定性。

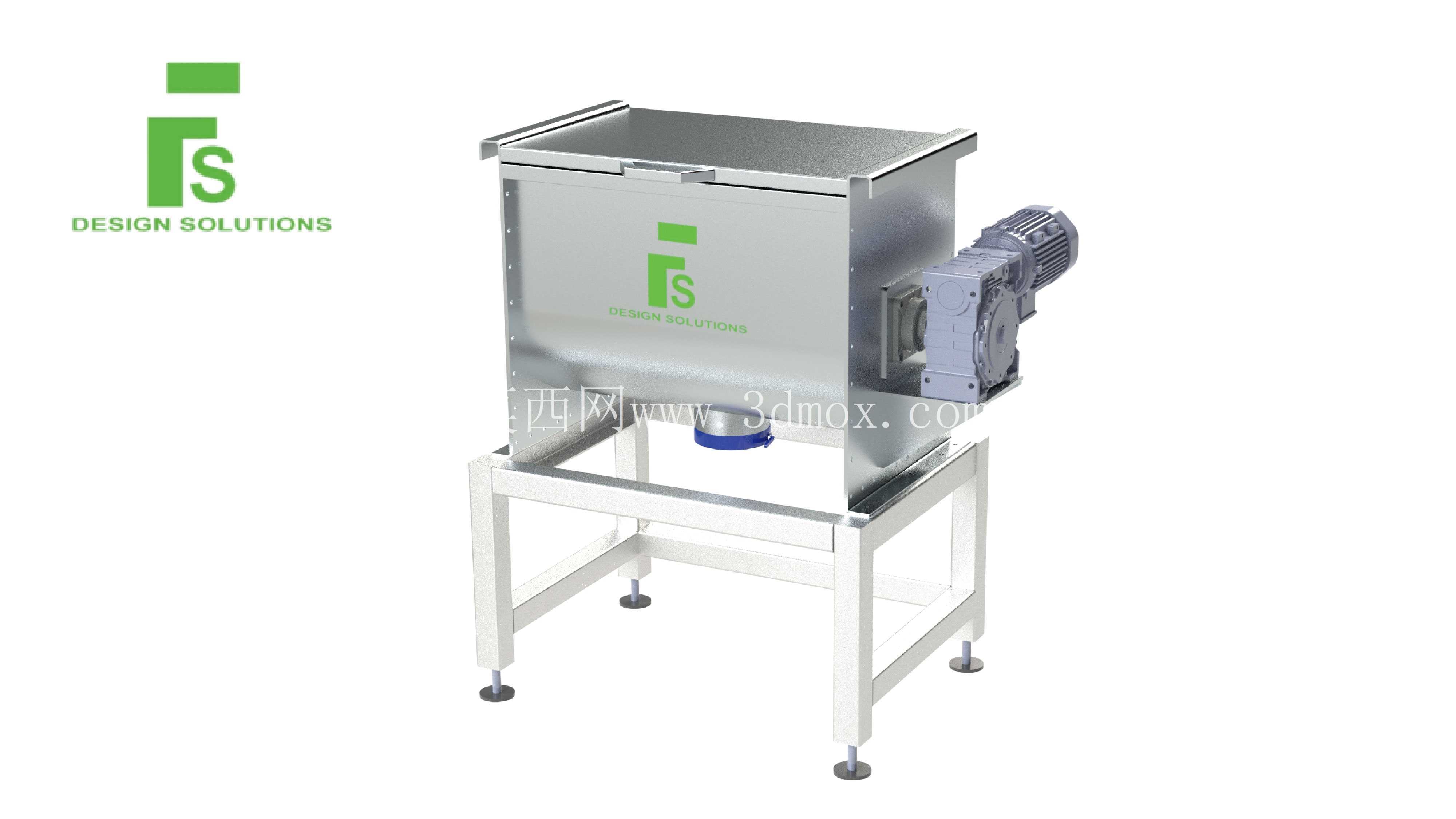

　　安装边界方面，设备整体长度控制在1.2米左右，宽度0.6米，腔体有效容积约为100L，支腿安装孔位的横向间距为0.9米，纵向间距为0.45米，安装时需要在设备上方预留至少0.8米的操作空间，满足上盖开合、投料的操作需求，设备侧面预留动力安装位，可匹配0.75kW到1.5kW的减速电机直接驱动，无需额外加装传动链轮，结构紧凑度更高。在实际使用场景中，这款设备可用于面粉、糖粉、食品添加剂、五谷杂粮粉等干性物料的混合工序，投料时可通过上盖的投料口加入物料，混合完成后可通过腔体底部的出料阀快速卸料，出料口的位置设计在腔体最低处，配合螺带的推送作用，残料率可控制在0.5%以下。

　　设计过程中针对螺带与腔体内壁的间隙做了严格控制，单边间隙保持在3mm到5mm之间，既不会因为间隙过小造成螺带与腔体壁摩擦产生金属碎屑，也不会因为间隙过大导致壁面积料无法参与混合。搅拌螺带采用不锈钢板材折弯成型后与搅拌轴焊接固定，所有焊接位置都做了打磨抛光处理，表面粗糙度达到Ra0.8，不会挂留物料，清洁难度低。设备整体与物料接触的部位全部采用304不锈钢材质，符合食品接触材料的安全标准，非接触部位的机架表面做了喷砂处理，兼顾耐腐蚀性与外观整洁度。从建模细节来看，结构完整还原了铰链、卡扣、密封件、脚杯、搅拌桨、出料结构等全部细节，可直接用于设备方案展示、结构校核、生产出图参考，也可作为同类混合设备设计的参考蓝本，帮助设计人员快速完成同类型设备的结构迭代，减少重复建模的工作量。
