Samiflex系列弹性柔性联轴器结构设计

　　在各类工业传动系统的轴系布局中，两轴对中误差的补偿始终是结构设计阶段需要重点考量的环节，无论是泵类设备、输送线驱动单元还是中小型机床的进给传动端，安装过程中难免存在的径向偏移、角向偏差甚至轴向窜动，若采用刚性联轴器直接连接，长期运行下会在轴肩、轴承位产生持续的交变附加载荷，轻则加速轴承磨损、导致密封件提前失效，重则引发轴系疲劳断裂、驱动端电机过载烧毁。Samiflex柔性联轴器正是针对这类工况开发的传动连接部件，覆盖A3、A4、A45、A50、A55多个规格，可适配不同轴径、不同扭矩等级的传动需求。

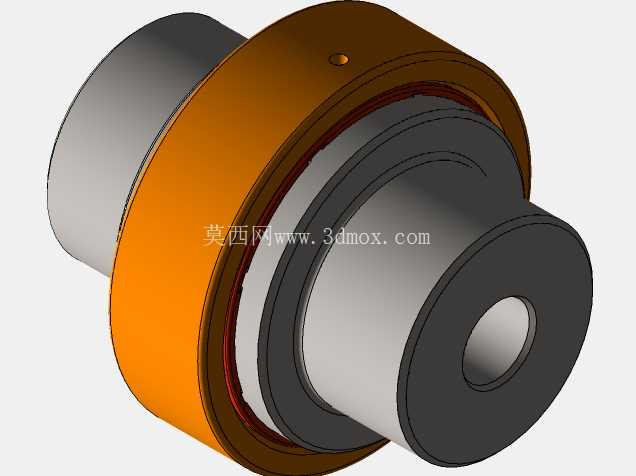

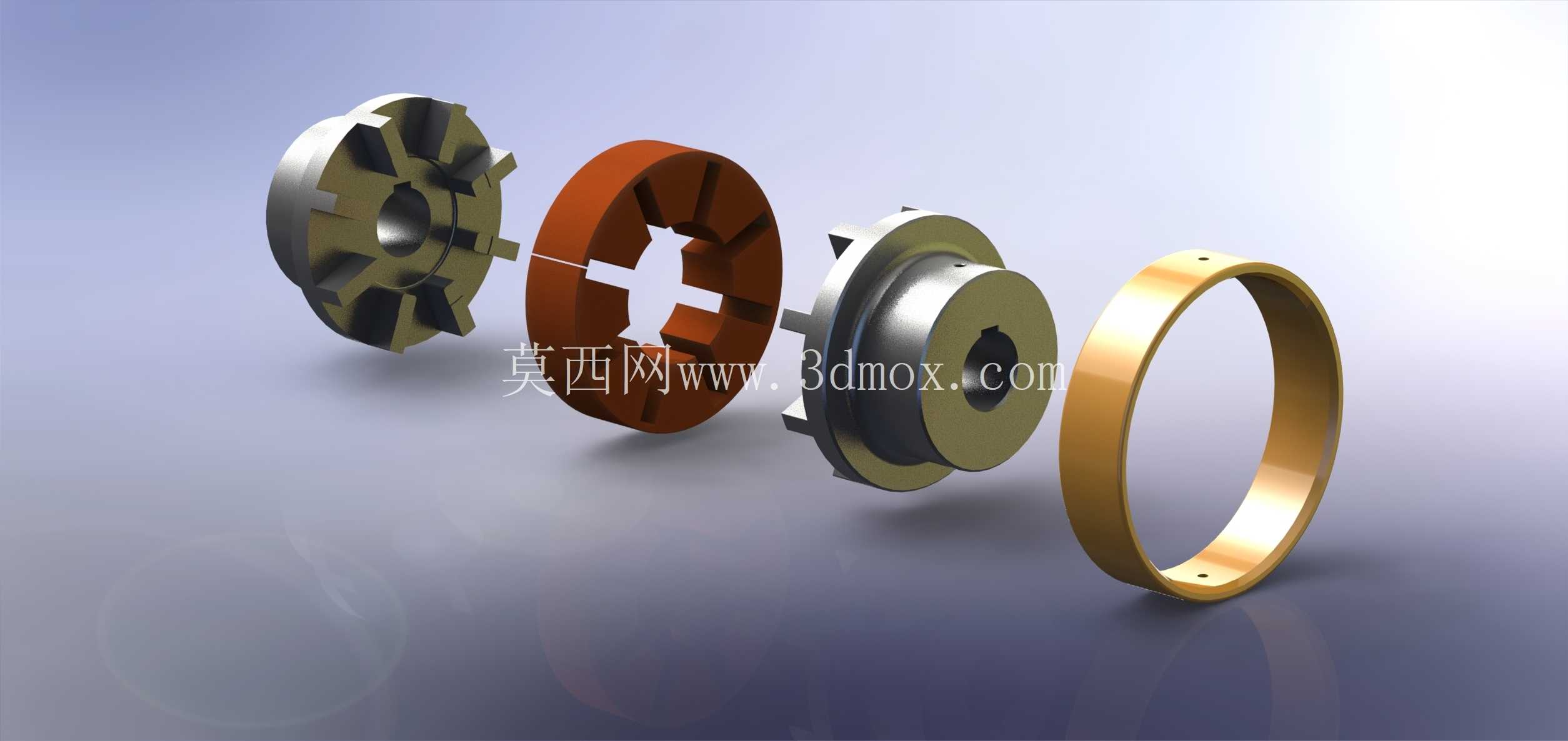

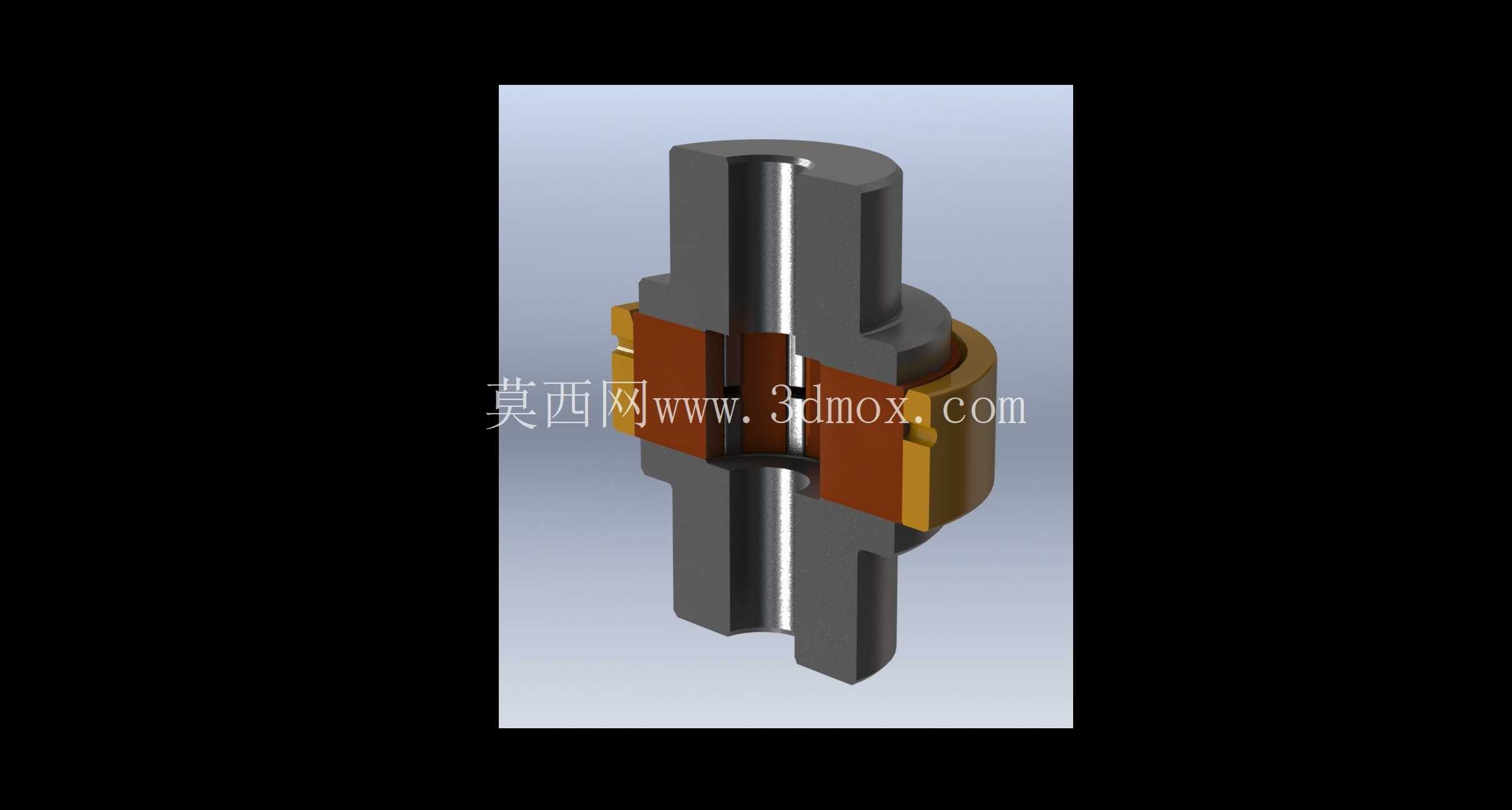

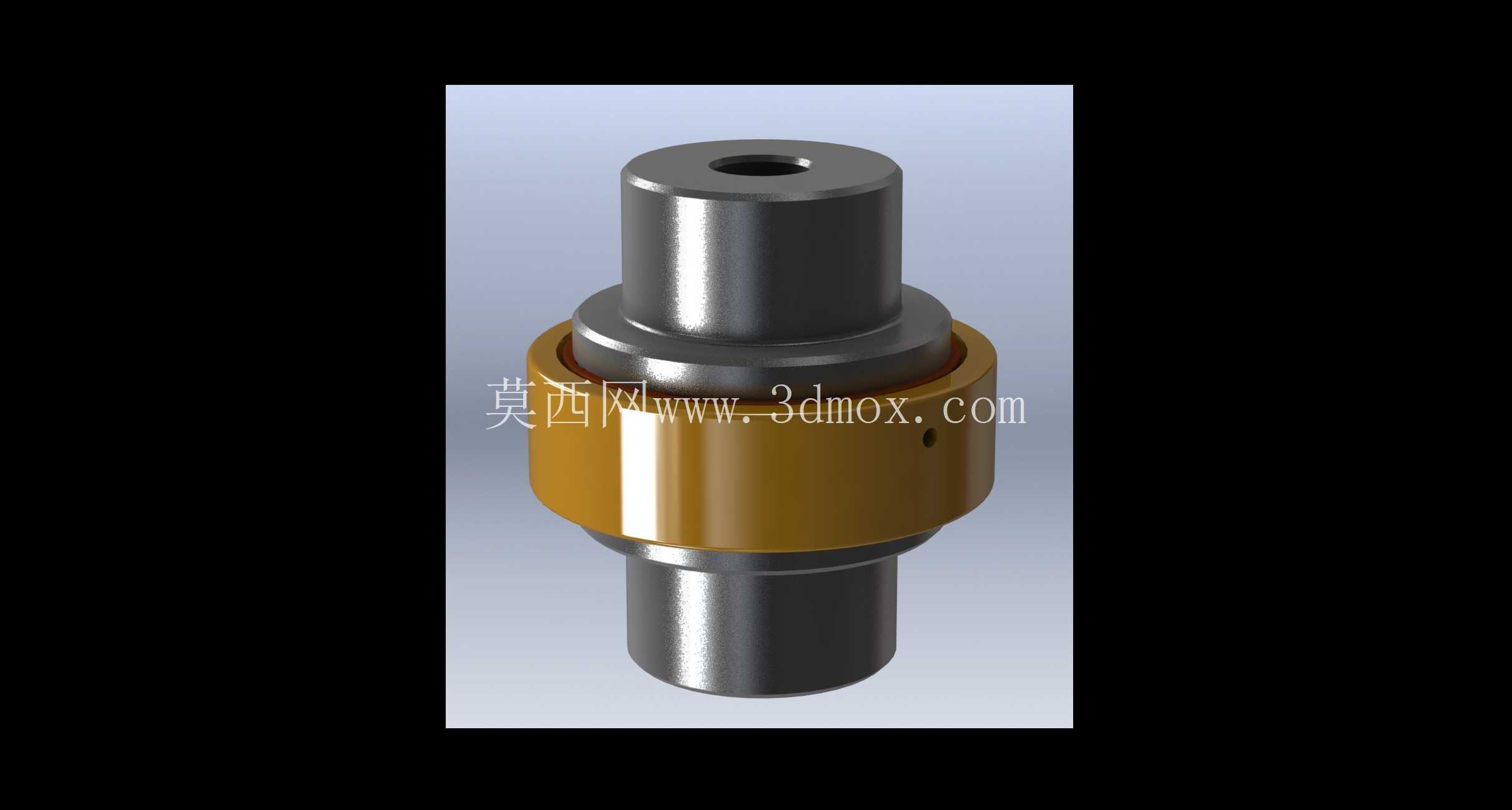

　　从结构设计逻辑来看，该联轴器采用对称分体式金属轮毂搭配中间弹性缓冲块的组合形式，两端轮毂分别通过键连接与主动轴、从动轴实现周向固定，轮毂外侧设置的定位凸台与中间弹性块的卡槽形成嵌合式配合，无需额外的紧固件即可实现扭矩的可靠传递，这种无螺栓的嵌合结构一方面减少了连接松动的风险点，另一方面也让现场拆装维护的效率大幅提升，不需要额外拆卸两端的设备本体，仅需沿轴向挪动少量距离即可完成弹性块的更换。

　　在功能特性层面，中间的弹性缓冲块除了承担扭矩传递的作用外，还可有效吸收传动过程中的冲击振动，尤其是在启动频繁、负载存在波动的工况下，弹性块的形变可以缓冲瞬时冲击载荷，避免刚性碰撞产生的噪音与零件损伤；同时该结构可补偿一定范围内的径向、角向与轴向安装偏差，降低了轴系对中调整的精度要求，对于现场安装条件有限、设备长期运行后基础沉降导致的轴系偏移，也能保持稳定的传动性能，不会因为微小的对中偏差就产生异常磨损。从安装边界来看，不同型号的联轴器对应不同的轴径适配范围与额定扭矩区间，设计选型时需要先确认被连接两轴的轴径尺寸、键槽规格，确保轮毂内孔与轴的配合公差符合过渡配合的要求，同时要预留足够的轴向安装空间，保证两轴伸入轮毂的长度达到设计值，避免轴端顶触或者配合长度不足导致的连接失效；径向方向上要确认联轴器最大外圆尺寸与周边设备外壳、防护罩的安全间隙，避免运行过程中出现剐蹭。

　　在实际三维建模过程中，需要重点还原轮毂与弹性块的配合公差，尤其是卡槽与凸台的配合面尺寸，既要保证装配时的顺畅性，也要避免配合间隙过大导致传动过程中出现回差；同时要还原键槽的位置与尺寸精度，因为键连接是扭矩传递的核心受力部位，建模时的尺寸偏差会直接影响后续工程图输出、数控加工的准确性。这类柔性联轴器的应用场景十分广泛，在轻工机械、化工泵组、物流输送设备、中小型风机的传动端都能看到同类型结构的应用，相比传统的凸缘刚性联轴器，它的环境适应性更强，维护成本更低，尤其是在不便于频繁做高精度对中调整的现场工况下，这类弹性联轴器的优势更为明显；而相比膜片联轴器、波纹管联轴器等其他类型的柔性联轴器，Samiflex的结构更为简单，弹性元件的更换成本更低，对于中低扭矩、转速适中的传动场景来说，性价比更为突出。在结构细节处理上，轮毂的金属部分通常采用高强度钢材加工，表面做防锈处理以适应多尘、潮湿的工业环境，中间弹性块根据使用工况的不同可选用不同硬度的耐磨弹性材料，兼顾缓冲性能与使用寿命；建模时还需要注意轮毂端部的倒角设计，这些工艺倒角不仅是为了装配时的导向，也能去除加工后的锐边，避免安装过程中划伤操作人员或者损坏密封件。
