高精度便携钢卷尺外观结构三维设计

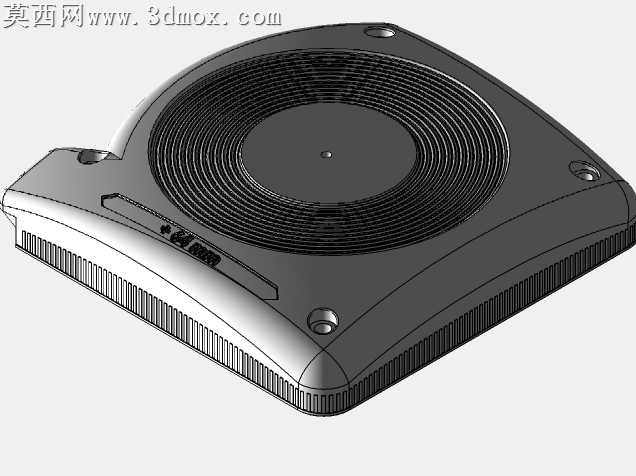

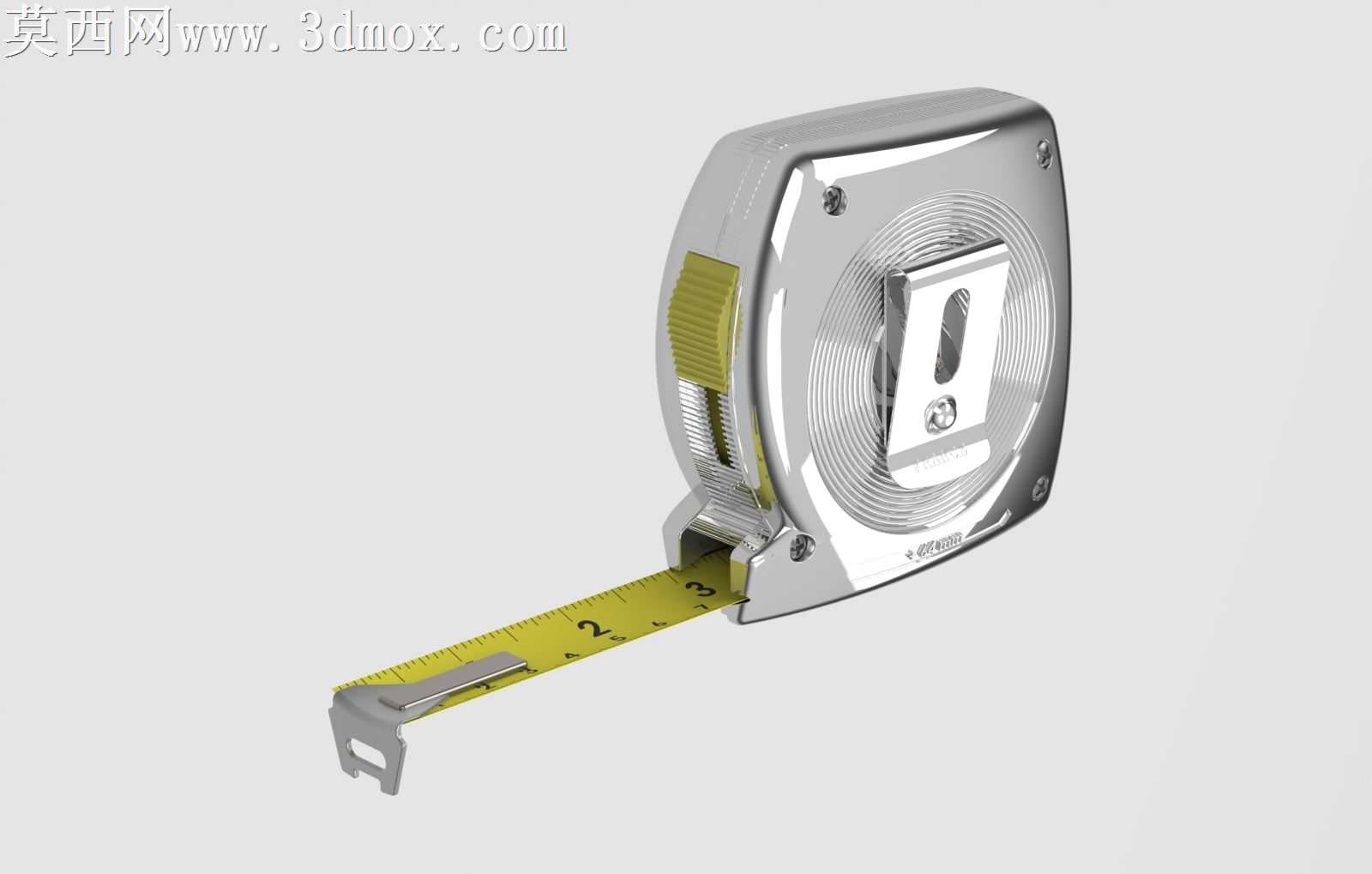

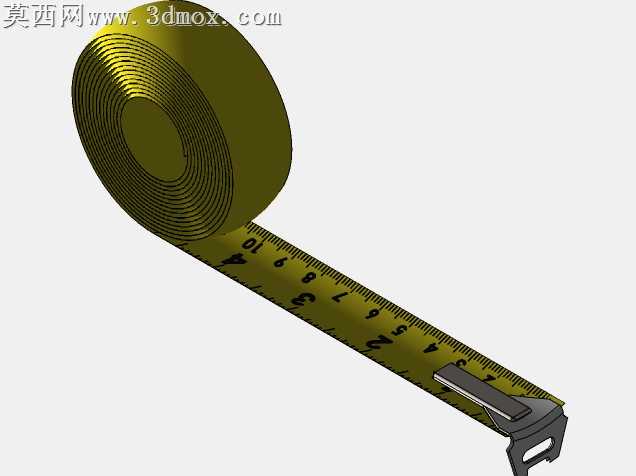

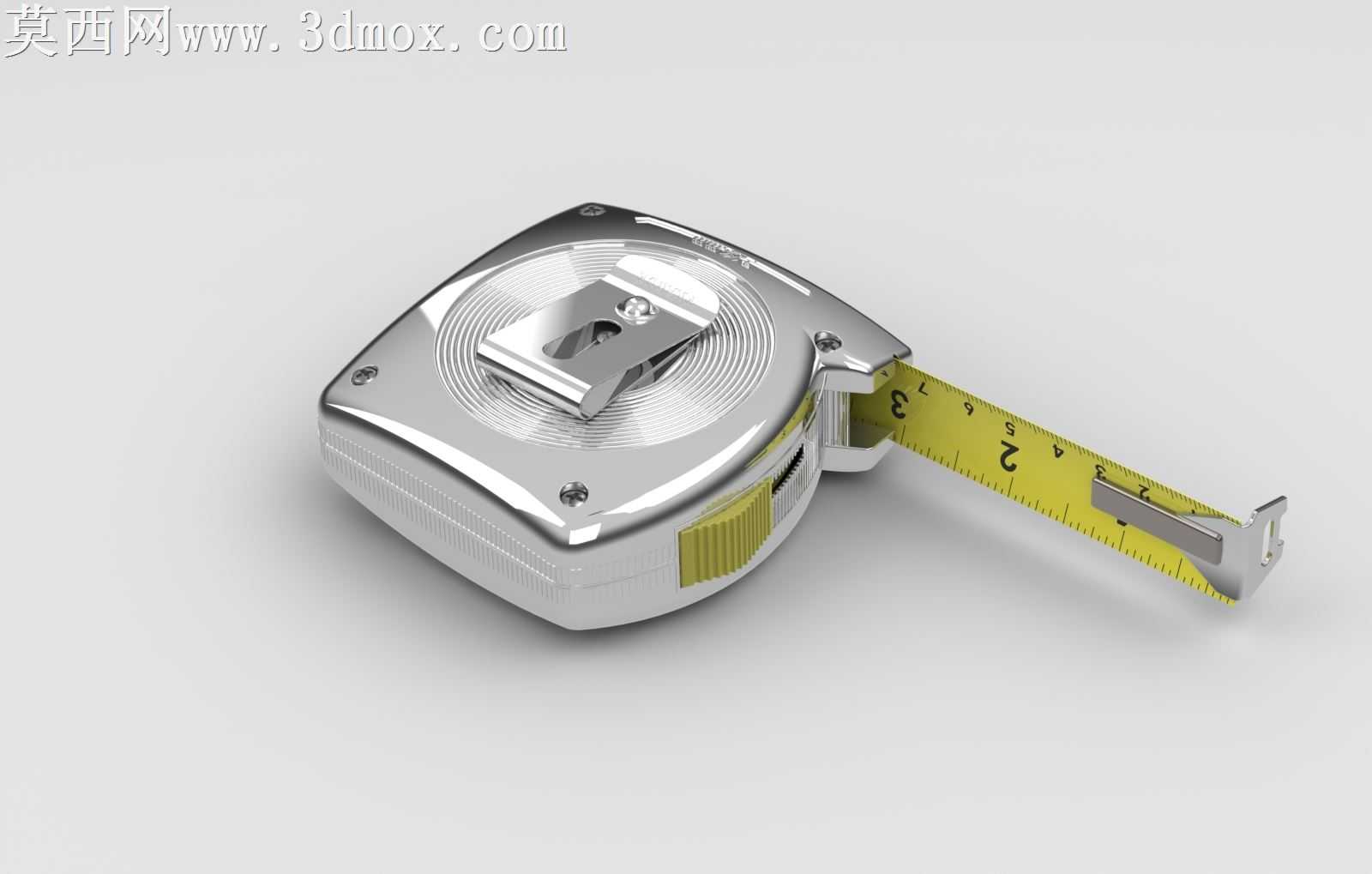

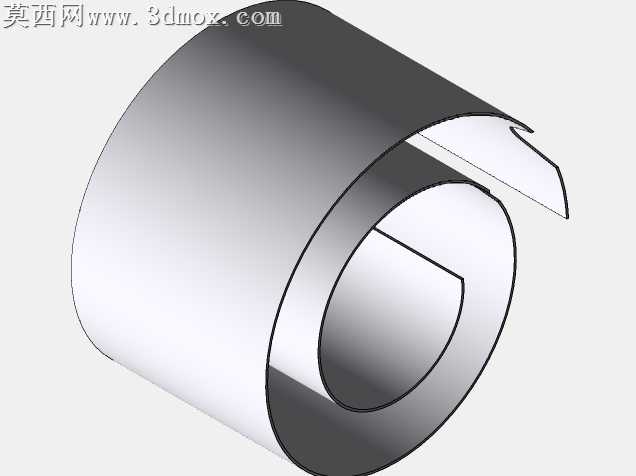

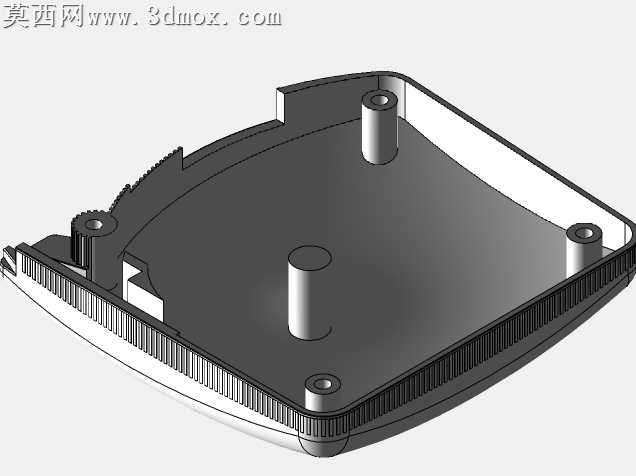

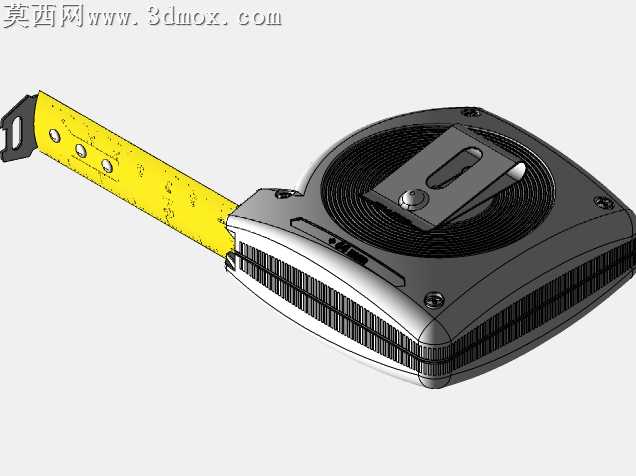

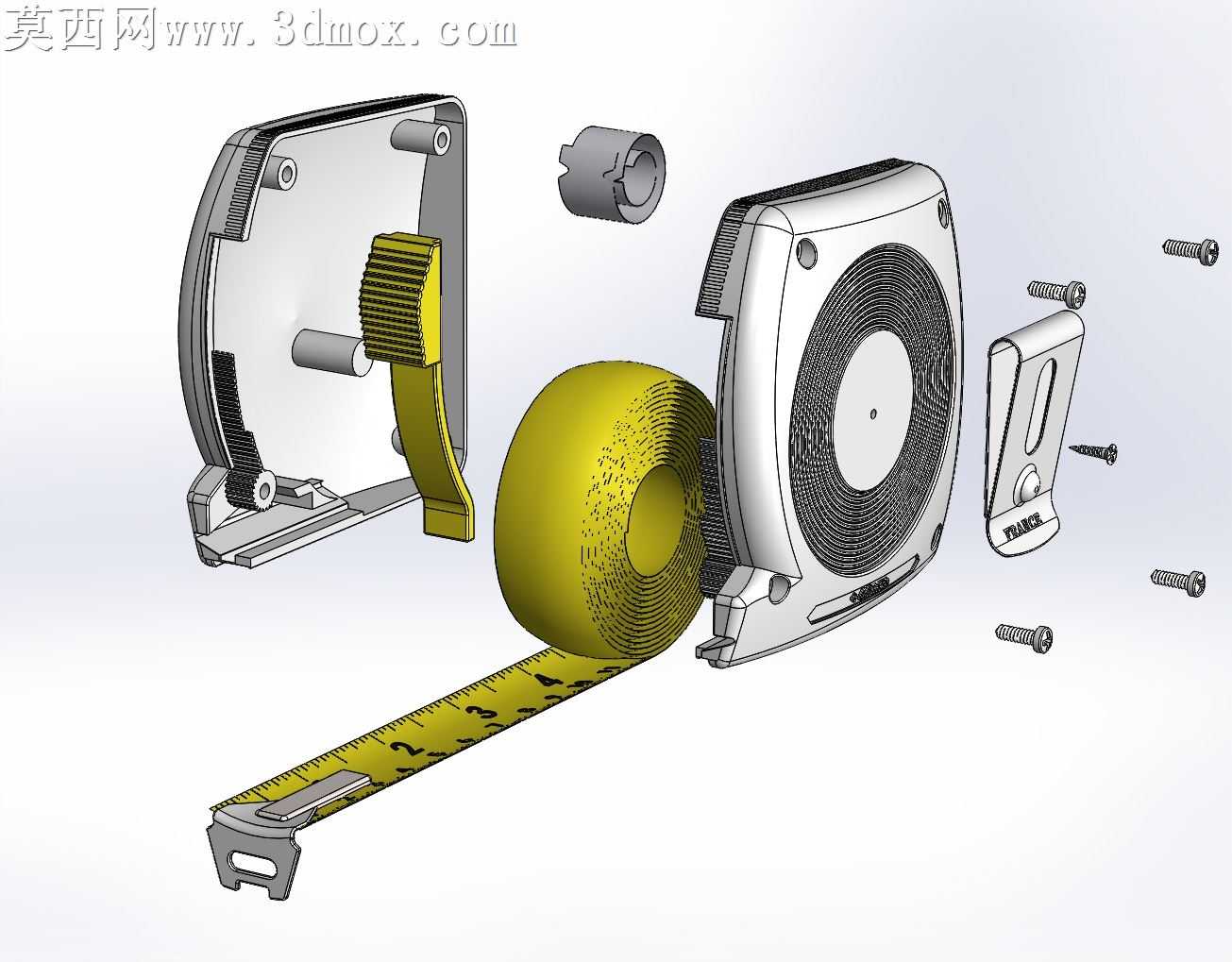

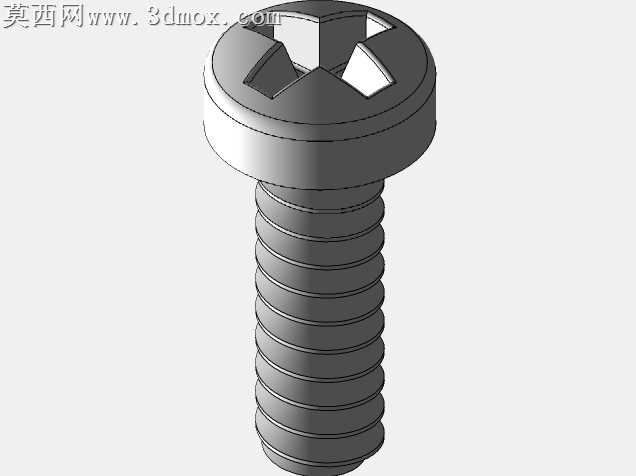

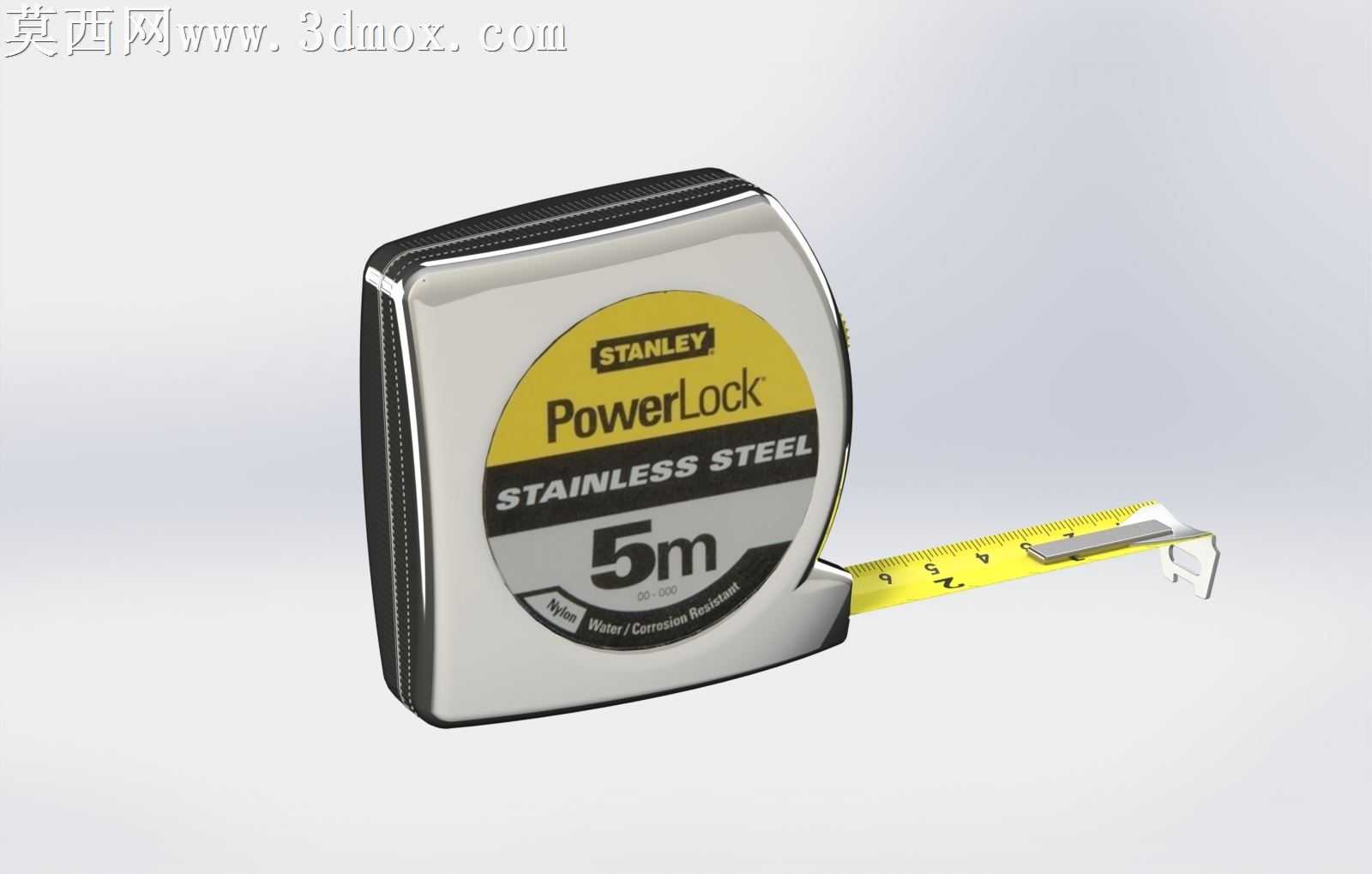

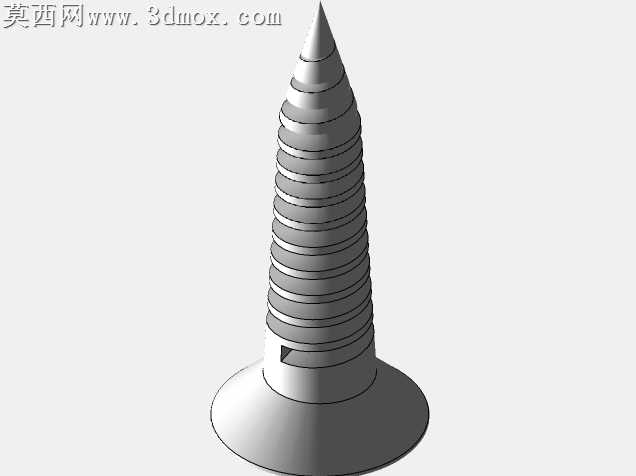

本作品为便携钢卷尺的三维建模设计成果，建模过程严格遵循实物测绘的尺寸比例，完整还原了钢卷尺的全部结构细节。建模阶段采用自底向上的设计思路，首先完成尺壳主体的曲面构建：尺壳采用流线型圆角过渡设计，既符合手持握持的人体工学弧度，又避免了尖锐棱角带来的使用安全隐患，建模时通过多段引导线放样生成曲面，再对边缘进行等半径圆角处理，保证曲面连续顺滑无破面。尺壳正面的金属装饰片采用独立零件建模，还原了金属片上的挂孔、冲压标识、固定螺丝沉孔等细节，螺丝零件按照标准紧固件尺寸绘制，还原了十字槽头、螺纹牙型的细节特征。尺身侧面的防滑推钮单独建模，推钮表面设计有竖向防滑纹理，通过阵列凸起特征实现纹理效果，还原推钮的防滑操作手感。尺带部分采用柔性零件模拟思路，建模时还原了拉出状态的自然弧度，尺带表面的刻度标识通过贴图映射实现，清晰呈现英寸与公制双刻度的标识细节，尺带端部的金属挂钩采用钣金建模思路，还原挂钩的弯折角度、挂孔、铆钉固定位的结构，精准还原挂钩可活动的间隙设计，保证测量时内外尺寸测量的补偿精度。内部卷簧结构按照蜗卷弹簧的螺旋线参数扫描生成，还原弹簧的层叠排布状态，同时还原尺带出口处的耐磨金属衬片结构，避免长期抽拉尺带磨损尺壳。材质渲染阶段，尺壳主体采用亮面镀铬金属材质，调整反射参数模拟金属镜面的高反光效果，防滑推钮采用哑光黄绿色工程塑料材质，添加细微颗粒质感模拟塑料的磨砂触感，尺带采用哑光黄色烤漆金属材质，刻度标识采用黑色印刷质感，端部挂钩采用拉丝不锈钢材质，调整粗糙度参数模拟拉丝纹理的漫反射效果，金属固定螺丝采用镀锌亮面金属材质，还原紧固件的金属光泽。整体渲染采用工作室柔光环境，添加多盏补光避免金属表面出现过曝死白，通过环境贴图反射模拟真实金属的环境映照效果，最终呈现的模型结构完整，细节还原度高，可用于产品展示、结构验证、五金工具类产品的宣传素材制作，也可作为手动工具设计的参考案例，帮助设计者理解便携卷尺的内部结构组成与外观曲面设计思路，建模过程中对各零件的配合间隙做了合理预留，符合实际产品的装配公差要求，可直接用于后续的结构干涉检查与装配模拟。
