高精度机械式游标卡尺三维建模作品

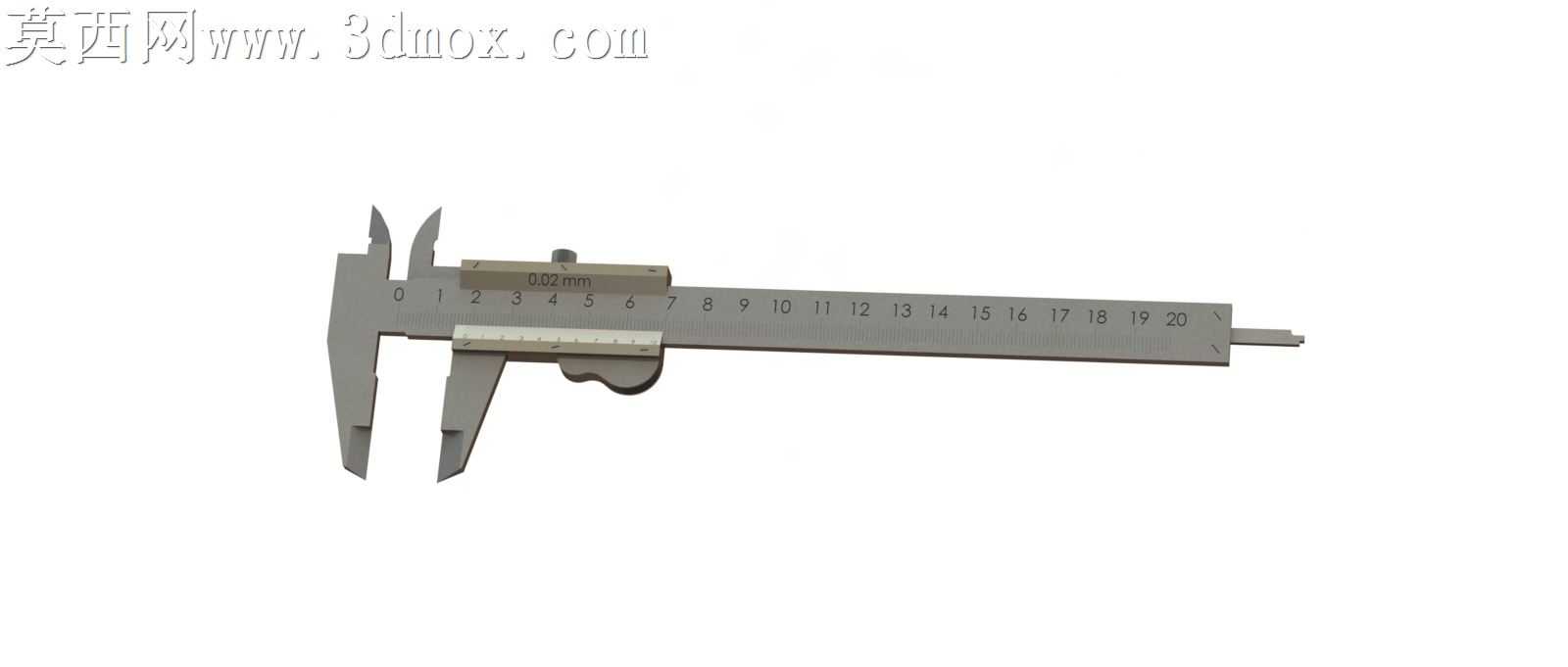

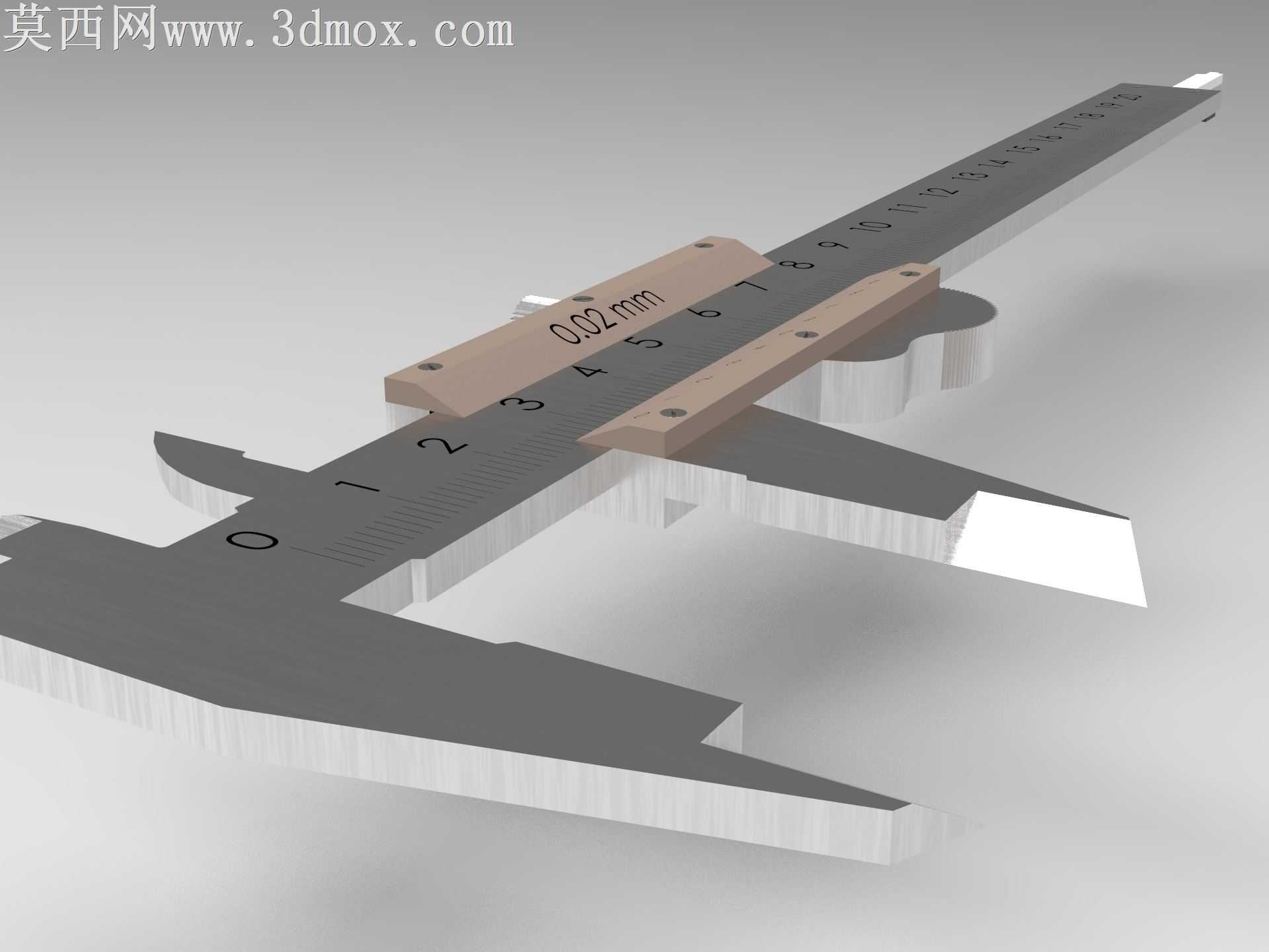

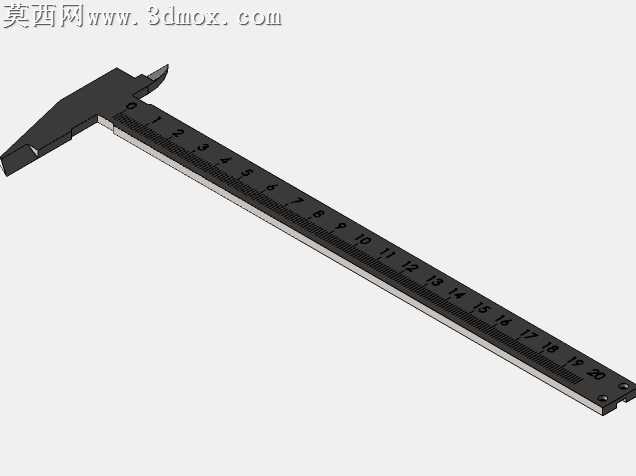

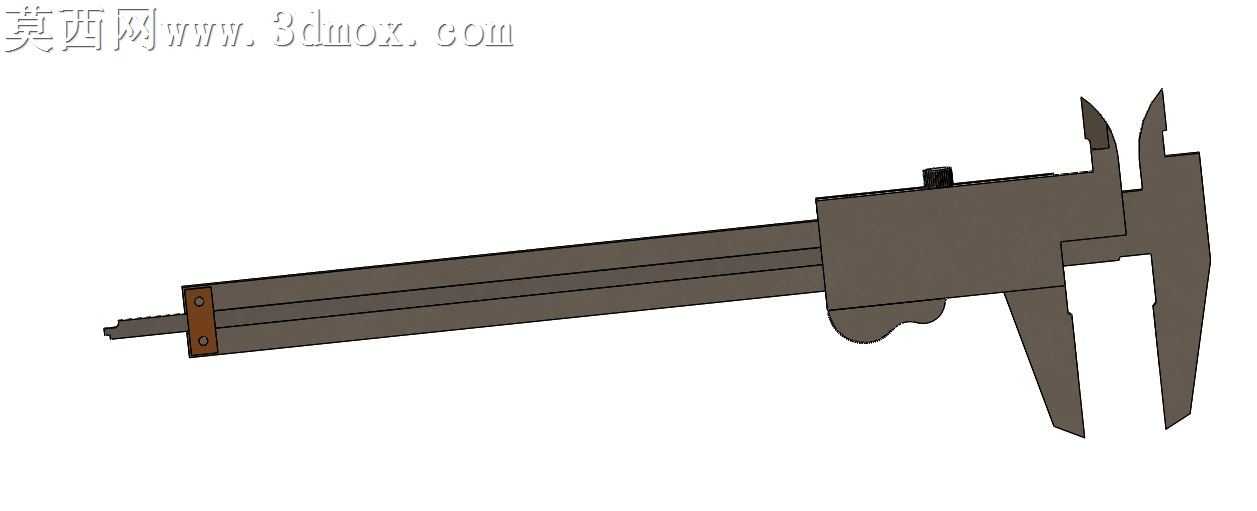

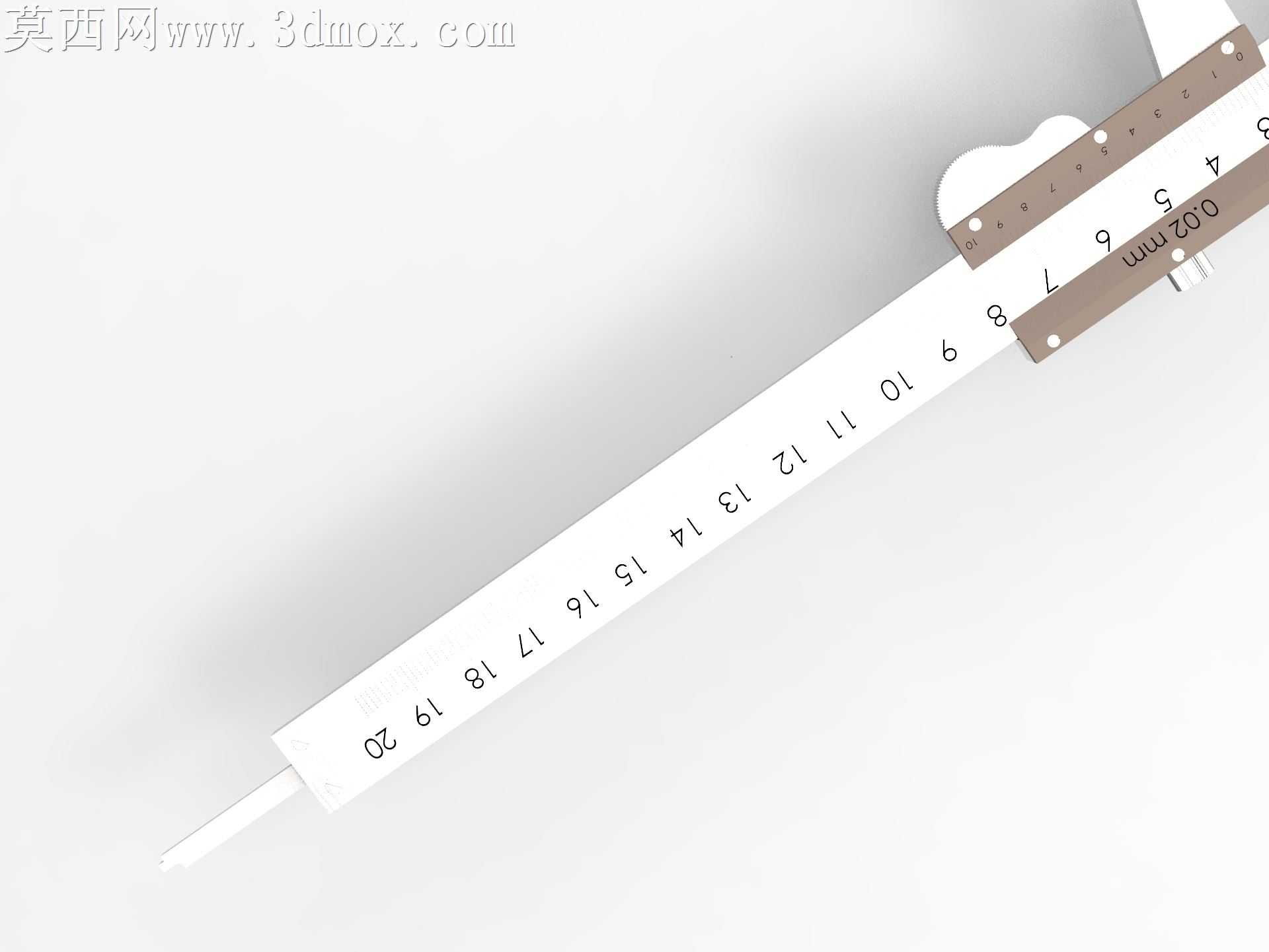

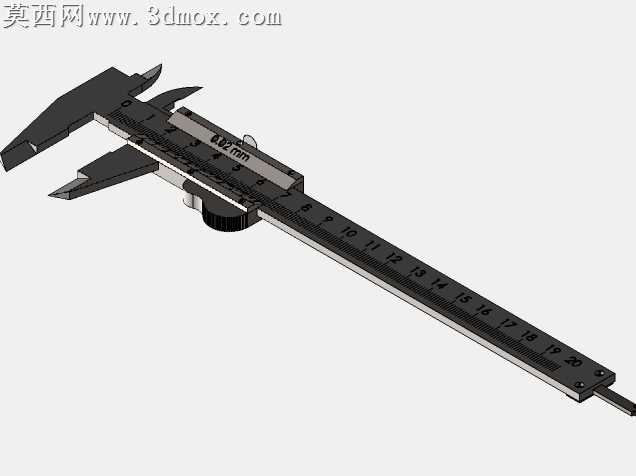

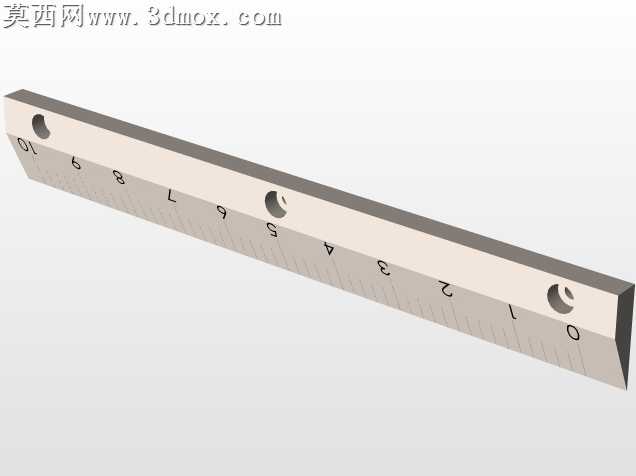

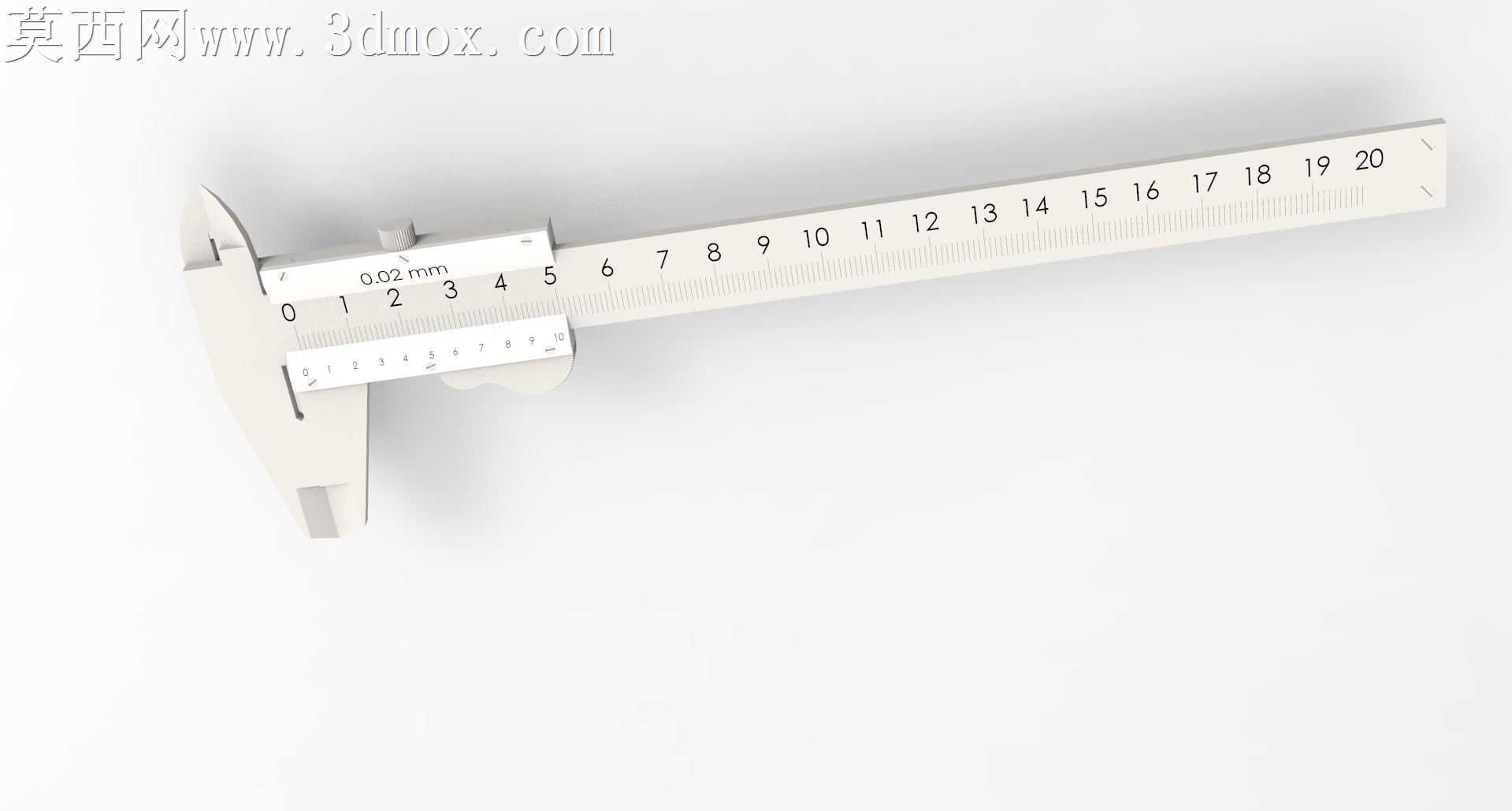

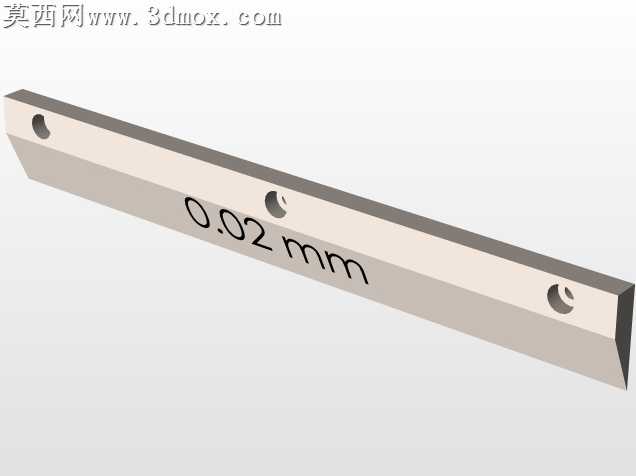

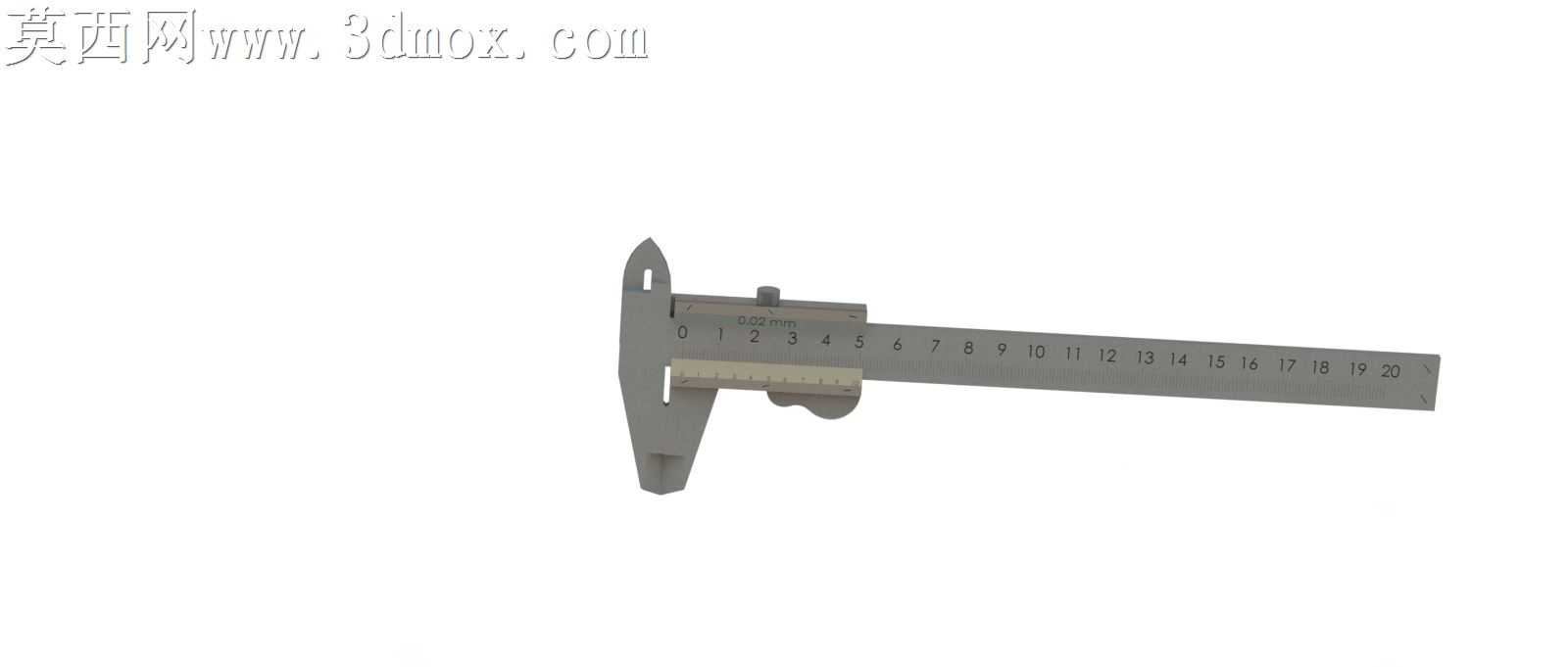

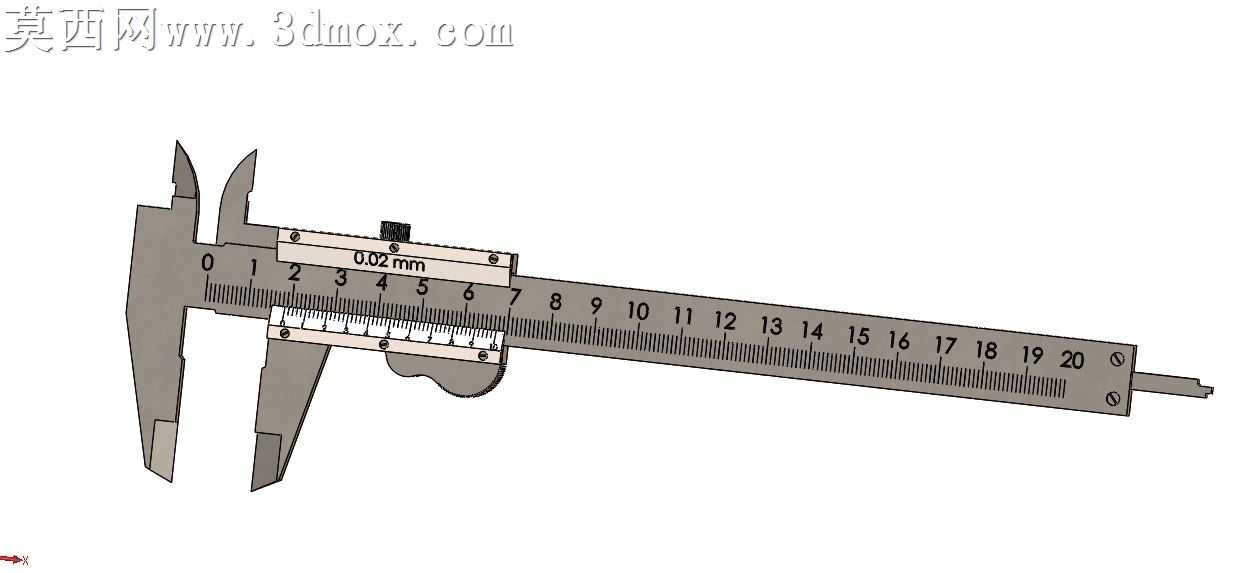

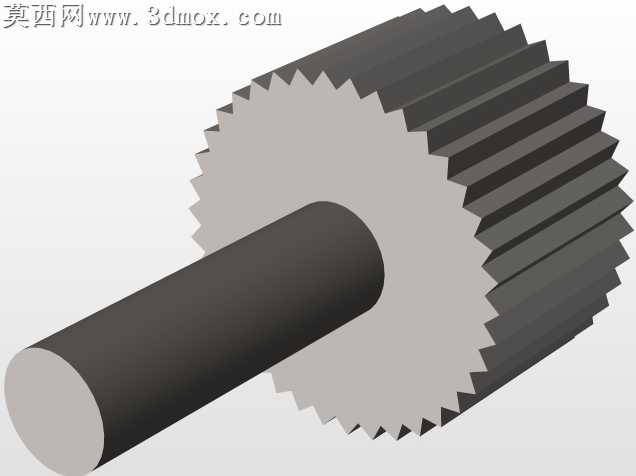

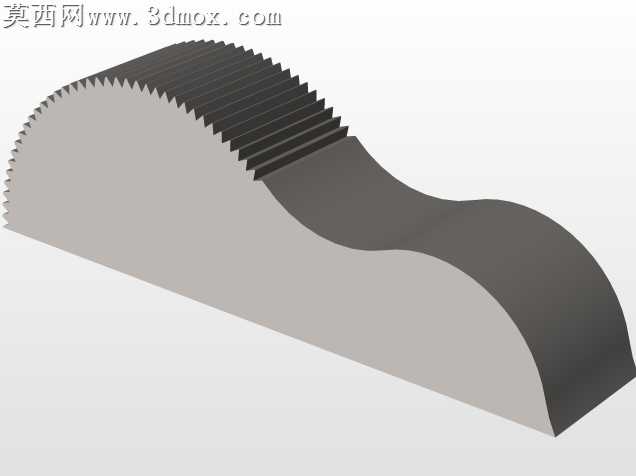

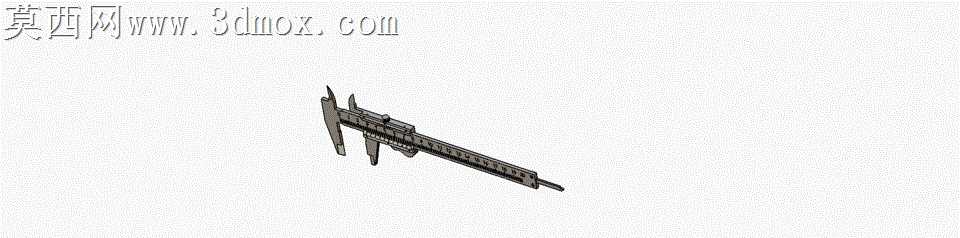

本作品为机械式游标卡尺的三维建模成果，建模过程严格遵循真实游标卡尺的尺寸比例与结构逻辑，完整还原了游标卡尺的全部功能部件。建模阶段以实际工业用0.02mm精度游标卡尺为参照，首先搭建主尺基体结构，精准刻画主尺上的刻度排布逻辑，主尺刻度的间距、数值标识位置均与实物保持一致，主尺的尺身厚度、内外测量爪的形态与尺寸比例经过反复校准，确保内测量爪、外测量爪的开合行程符合真实量具的活动范围。随后构建游标滑动组件，游标滑块与主尺的配合间隙按照实际装配公差进行设置，既保证滑块能够沿主尺顺畅滑动无卡顿，又避免间隙过大导致的结构松垮，游标上的辅助刻度与主尺刻度的对应关系完全符合0.02mm精度游标卡尺的读数规则，深度测量杆的伸缩结构也做了完整还原，可随游标滑动同步实现深度测量的动作模拟。材质与渲染阶段，针对卡尺不同部件的材质特性做了区分处理：主尺与测量爪部分采用高碳钢材质表现，调整材质的金属粗糙度参数，还原工业量具表面经过磨削处理后的哑光金属质感，同时保留边缘处的细微高光体现金属的坚硬特质；游标滑块上的紧固螺丝采用发黑处理的金属材质，颜色偏深灰黑，表面粗糙度略高于尺身，模拟螺丝经过热处理后的表面状态；尺身表面的刻度标识采用蚀刻填漆的效果处理，刻度线条清晰锐利，填漆颜色均匀饱满，与金属尺身形成清晰的视觉区分，避免刻度与基体材质混淆影响辨识度。渲染过程中采用柔和的工作室布光方案，主光源从斜上方45度角照射，突出尺身的结构轮廓与刻度细节，辅助光源补亮测量爪的暗部区域，避免结构死角出现死黑，同时添加微弱的环境反射，让金属表面呈现出真实的环境映照效果，整体渲染效果真实细腻，既清晰展现了游标卡尺的完整结构，也还原了工业量具精密、规整的产品特质。整个建模过程从结构还原到材质表现都围绕真实量具的工业属性展开，没有添加多余的装饰性元素，所有结构都服务于游标卡尺的测量功能，完整呈现了这款经典精密测量工具的三维形态。
