高精度三丰游标卡尺结构设计作品

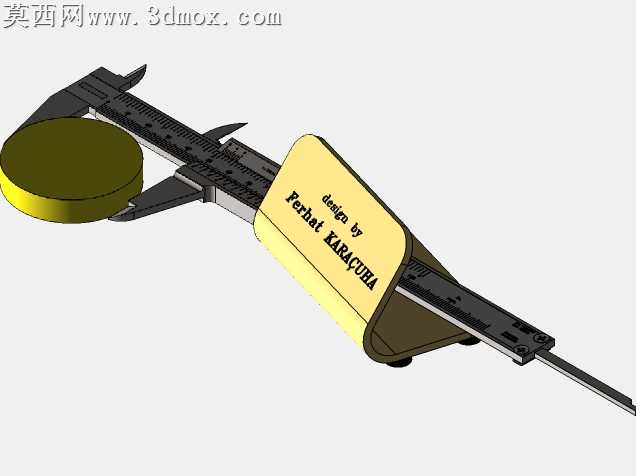

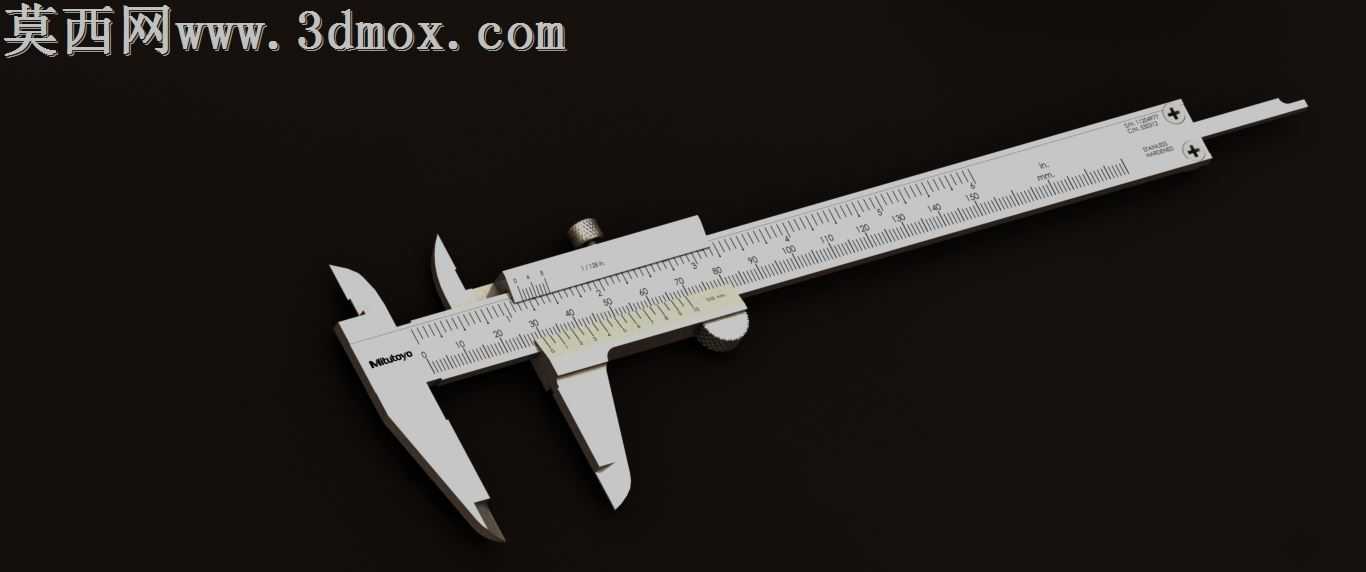

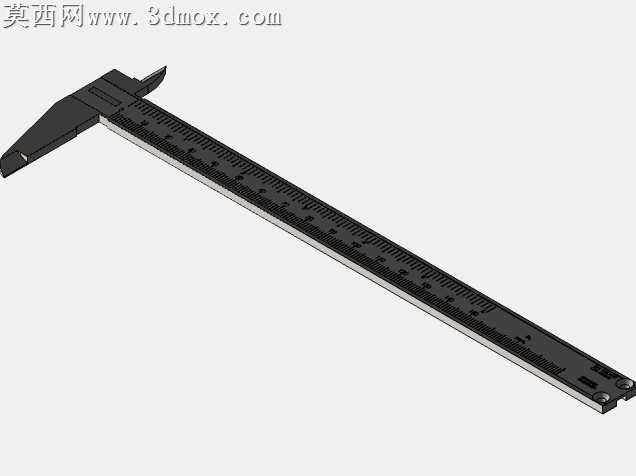

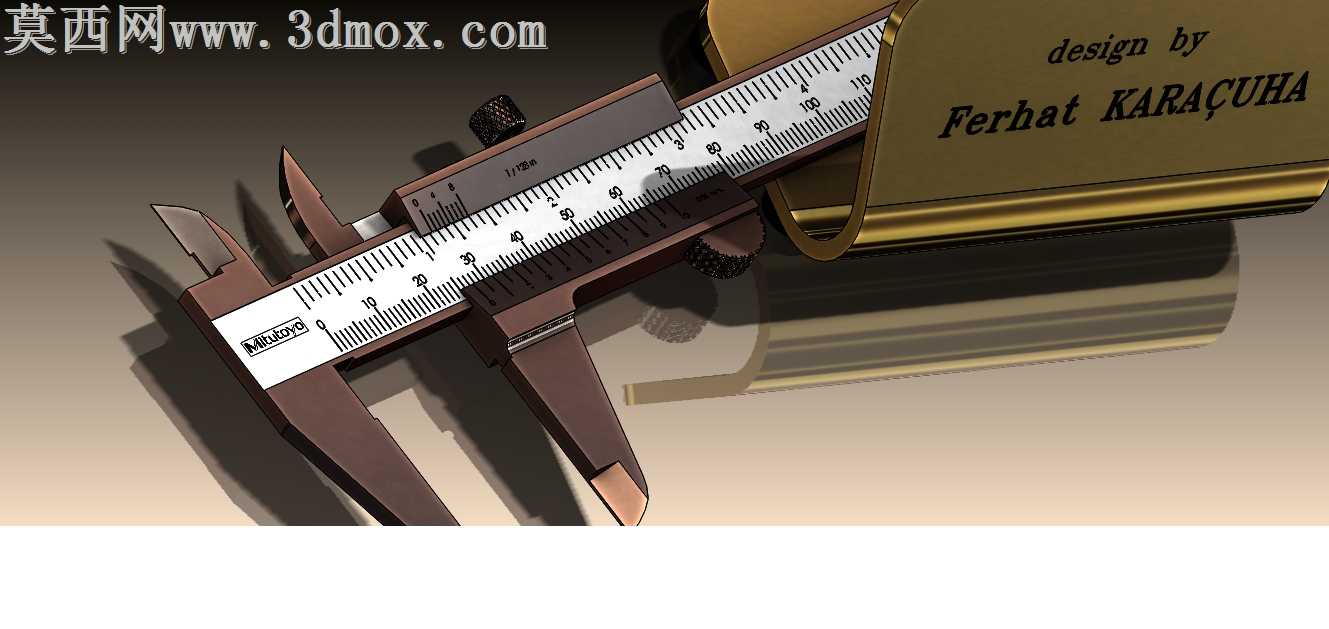

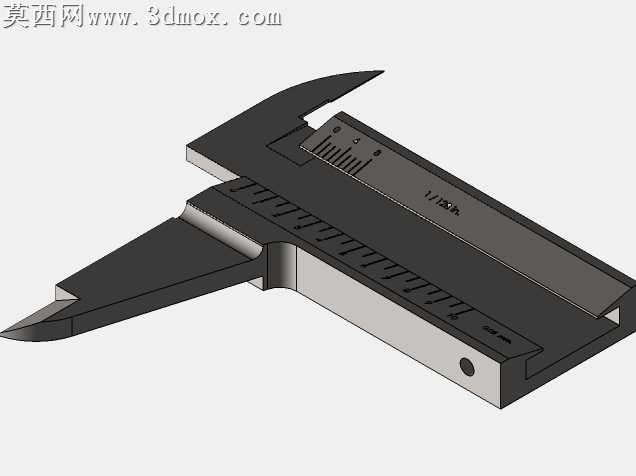

本作品围绕工业测量场景常用的三丰游标卡尺开展全参数化三维设计，完整还原了游标卡尺的全部功能结构与外观细节。建模过程中严格遵循游标卡尺的实际生产尺寸规范，对尺身主刻度、游标尺副刻度进行了1:1等比例复刻，刻度线间距、数字标识位置完全匹配实物的测量精度标准，确保模型可直观体现游标卡尺的读数逻辑与测量原理。结构设计层面，完整构建了内测量爪、外测量爪、深度尺、锁紧螺钉、滑动游标组件、滚轮调节结构等全部功能部件，各部件之间的装配间隙、滑动配合关系完全参照真实产品的装配公差进行设置，滑动游标可沿尺身顺畅移动，锁紧螺钉可实现游标位置的固定，深度尺可随游标滑动实现深度尺寸测量，完整还原了游标卡尺的全部操作功能。材质与渲染表现上，针对卡尺不同部件的材质特性进行了区分设置：尺身与测量爪部分采用高碳钢材质表现，还原了量具特有的哑光金属质感与表面细微的磨砂纹理，刻度标识区域做了哑光刻蚀效果处理，避免反光影响读数识别；锁紧螺钉、调节滚轮部分做了发黑处理的金属质感，模拟工业量具的表面处理工艺；整体渲染采用柔和的侧上方打光方案，通过光影过渡突出卡尺的结构轮廓与部件层次，金属表面的反光强度控制在合理区间，既体现金属材质的质感，又不会因过强反光遮挡结构细节。设计过程中优先保证结构的准确性与功能的完整性，对卡尺的测量行程、测量爪开合范围、深度尺伸出长度等核心参数均按照量产三丰游标卡尺的参数进行设定，各部件的连接结构、限位结构均做了细化处理，避免出现结构穿模、配合错位等问题，模型可直接用于测量原理教学演示、产品结构展示、工业场景素材搭建等用途，清晰展现了机械式游标卡尺的经典结构设计与精密工业产品的设计特点。
