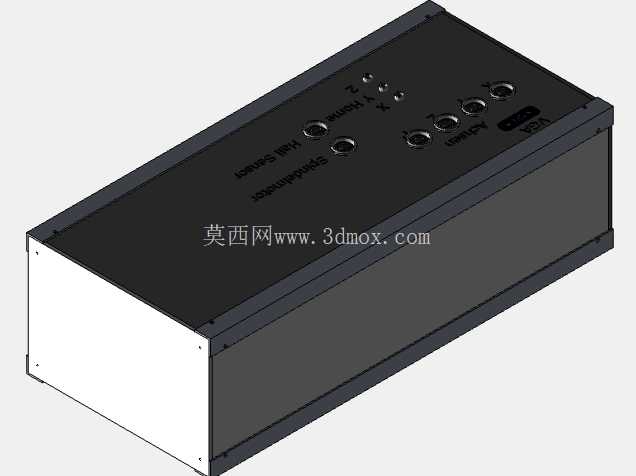

数控雕刻机步进驱动控制单元结构设计

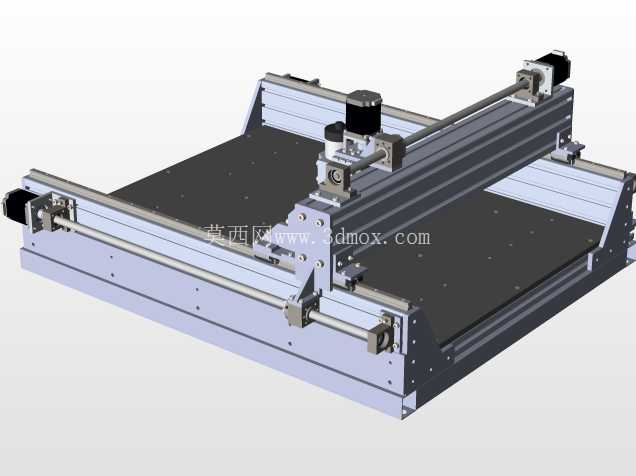

在桌面级及小型工业数控雕刻机的电控系统搭建中，步进电机驱动单元是直接决定设备加工精度、运行稳定性与动态响应能力的核心部件，本次呈现的驱动结构设计，完全围绕小型雕刻机的实际工况需求展开，没有冗余的功能堆砌，每一处结构细节都对应现场使用的实际痛点。

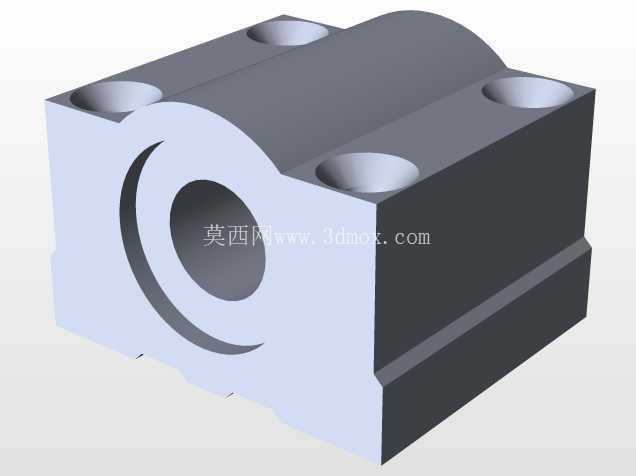

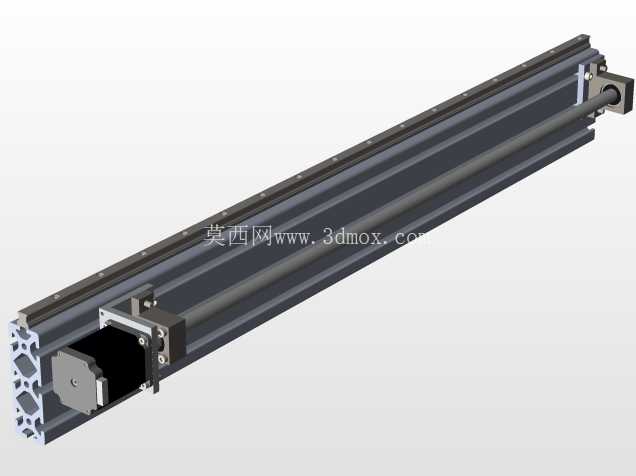

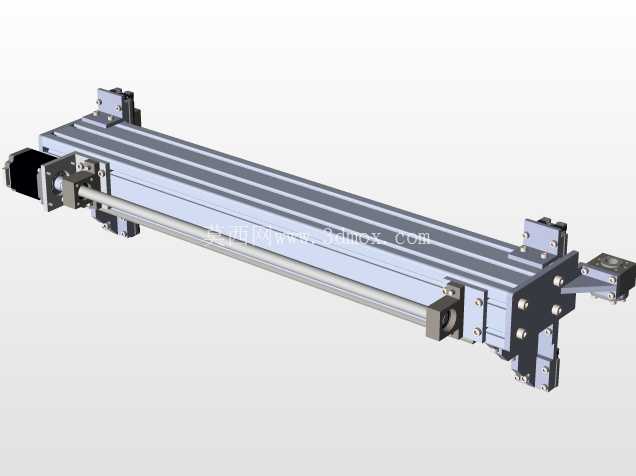

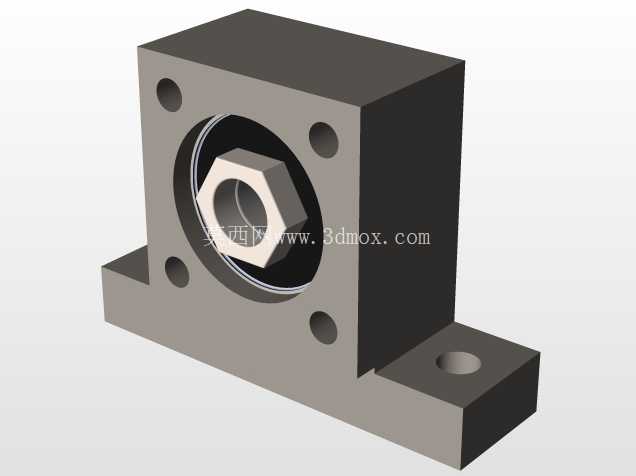

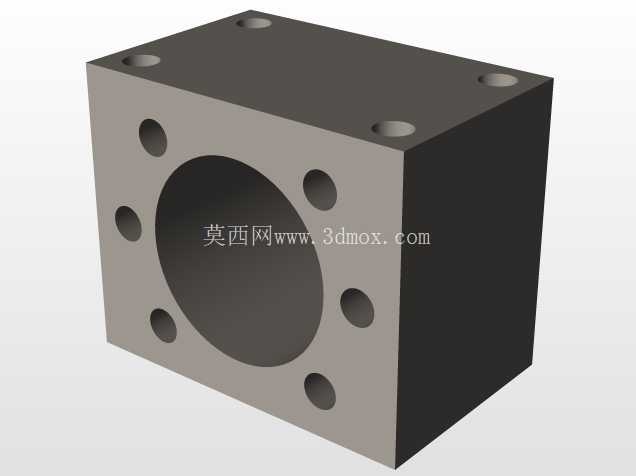

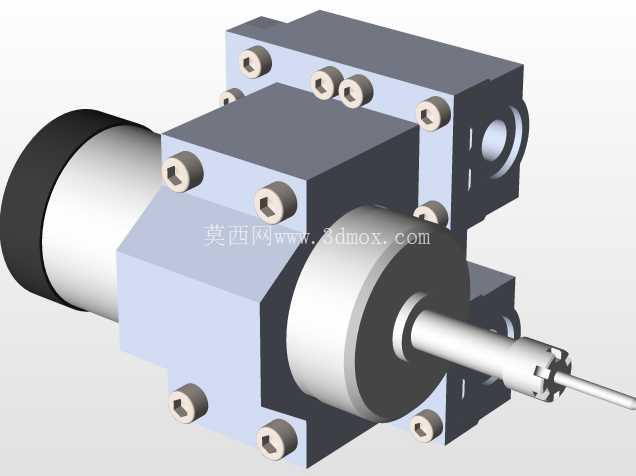

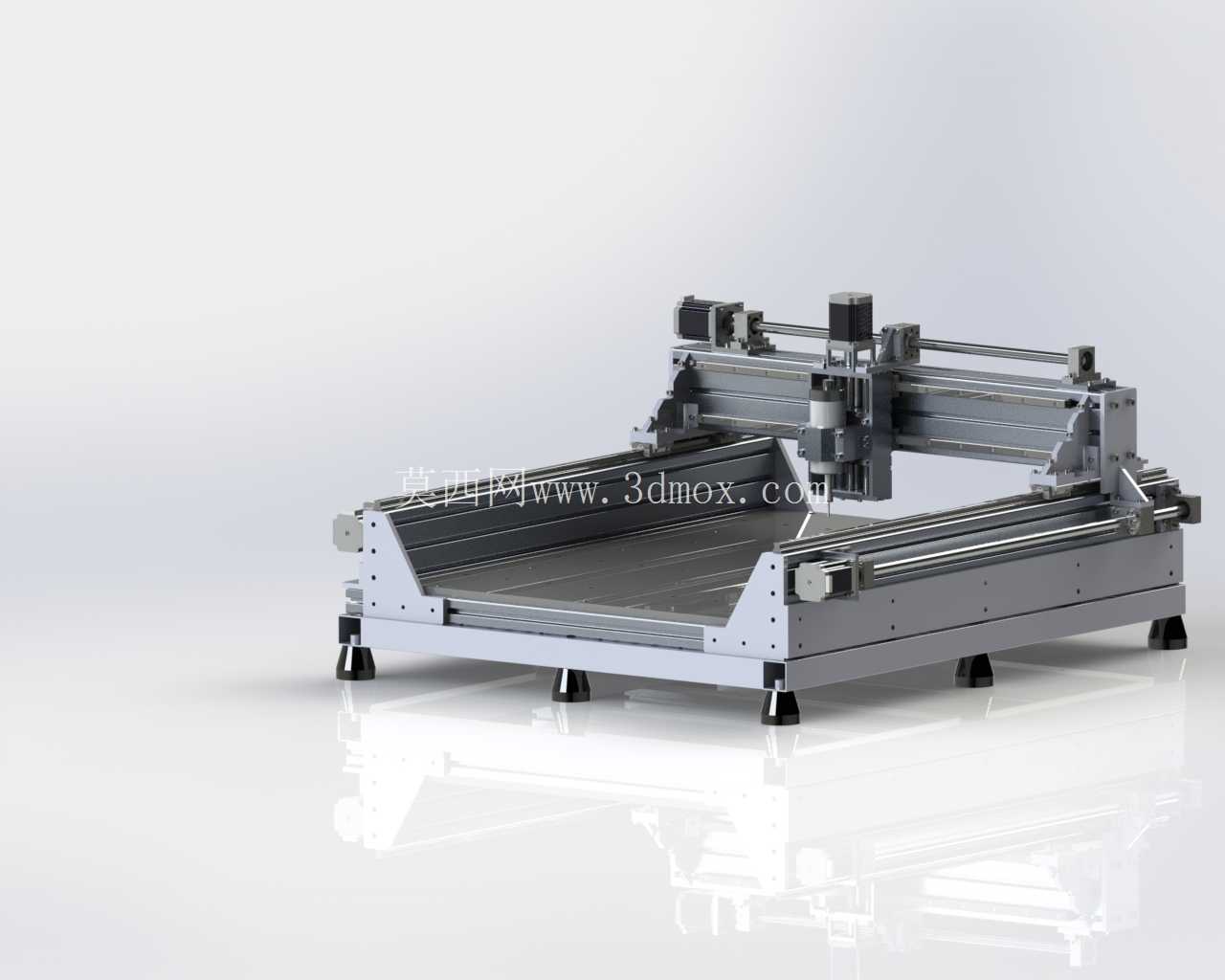

从实际应用场景来看，这类驱动单元主要适配42、57系列两相步进电机，覆盖广告标识雕刻、小型木工浮雕、PCB板钻孔、软金属铣削等常见的小型数控雕刻作业场景，安装位置通常位于雕刻机电控箱内部的DIN导轨上，或是直接通过螺丝固定在电控箱的金属安装板上，紧邻步进电机接线端子排布，尽可能缩短动力线长度，减少信号传输过程中的电磁干扰，避免雕刻过程中出现丢步、错位等直接影响加工良率的问题。

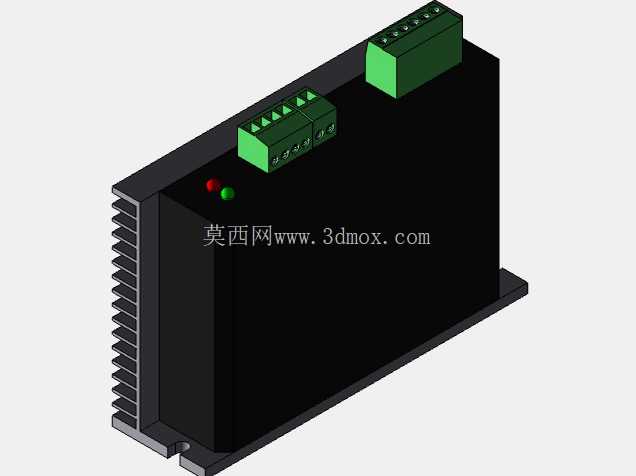

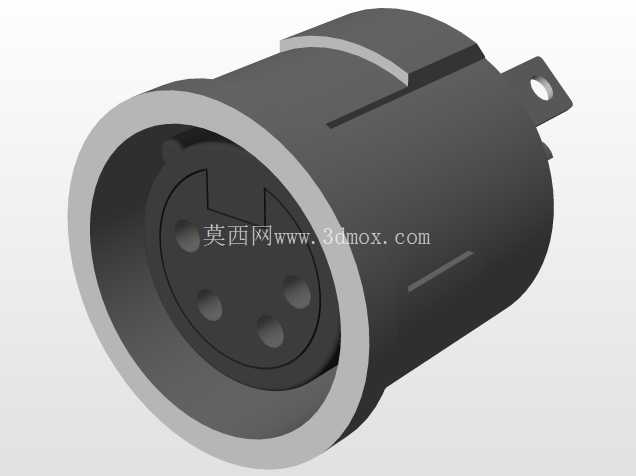

从功能特性层面来看，该驱动单元集成了脉冲信号接收、电流细分调节、过流保护、过热提示等核心功能，外壳侧面设计的密集散热鳍片，是针对雕刻机长时间连续作业的工况做的针对性优化——雕刻机单次加工时长往往从数十分钟到数小时不等，驱动模块长时间处于大电流输出状态，热量如果不能及时散出，很容易触发过热保护导致加工中断，甚至造成功放管烧毁，鳍片式的散热结构不需要额外加装散热风扇，就能在自然对流条件下把核心元器件的工作温度控制在合理区间，同时避免了风扇积尘、风扇寿命不足带来的额外维护成本，更适合木工、广告加工这类粉尘浓度较高的作业环境。外壳正面设置的红绿双色状态指示灯，能够直观反馈驱动的供电状态、脉冲信号输入状态以及故障报警状态，现场调试人员不需要外接检测设备，就能快速判断驱动是否正常工作，大幅缩短设备调试与故障排查的时间。顶部的两组绿色接线端子，分别对应电源输入、电机绕组接线以及控制信号接线，端子采用螺丝压接式设计，接线牢固可靠，能够承受雕刻机快速启停、正反转切换时的瞬时电流冲击，不会出现接线松脱导致的缺相、电机抖动等问题。

从设计思路来看，整个结构采用模块化的布局逻辑，将发热量大的功率元器件紧贴外壳内侧的散热基面安装，通过导热介质把热量直接传导到外部散热鳍片上，信号处理部分的电路则远离发热区域布置，避免高温影响电子元器件的参数稳定性，导致细分精度下降。外壳采用黑色阻燃工程塑料搭配金属散热基座的组合，既保证了整体结构的绝缘性能，避免电控箱内布线复杂导致的短路风险，又通过金属基座提升了整体的结构强度与散热效率。接线端子采用凸起式的模块化设计，不同功能的接线区域做了明确的物理分隔，现场接线时不容易出现错接、混接的问题，降低安装调试的出错概率。

从外形尺寸与安装边界来看，该驱动单元整体采用长方体紧凑布局，宽度方向控制在单轴驱动的最小安装尺寸范围内，多轴并排安装时，相邻驱动之间只需要预留5mm左右的散热间隙即可，能够有效节省电控箱内部的安装空间，对于小型桌面雕刻机这类电控箱空间十分有限的设备来说十分友好。安装固定方式兼容两种常见形式：底部预留的卡槽可以直接卡装在标准35mm DIN导轨上，实现免螺丝快速拆装，方便后期维护更换；同时基座上预留的两个沉头安装孔，也支持通过M4螺丝直接固定在金属安装板上，满足不同电控箱的安装设计需求。整体高度方向的尺寸经过优化，接线完成后端子上方预留的走线空间不会与电控箱盖板产生干涉，适配厚度1.5mm-2mm的标准电控箱安装要求。

在实际的设备选型与结构适配过程中，这类驱动单元的结构尺寸直接决定了电控箱的内部布局规划，建模过程中需要精准对齐接线端子的位置、散热鳍片的间隙尺寸、安装孔的定位公差，确保实际生产装配时，接线操作空间充足，散热风道顺畅，安装固定无干涉。很多初次做小型雕刻机设计的工程师，往往会忽略驱动模块的散热空间预留，把多个驱动紧紧贴在一起安装，结果长时间加工时驱动频繁过热报警，反而影响设备的整体可靠性，这个模型的结构细节，能够给电控布局设计提供精准的尺寸参考，避免设计阶段出现尺寸匹配失误。
