工程塑料合页式门铰链结构设计

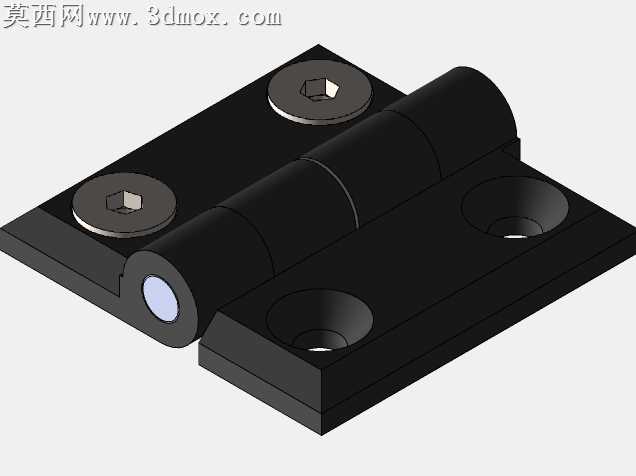

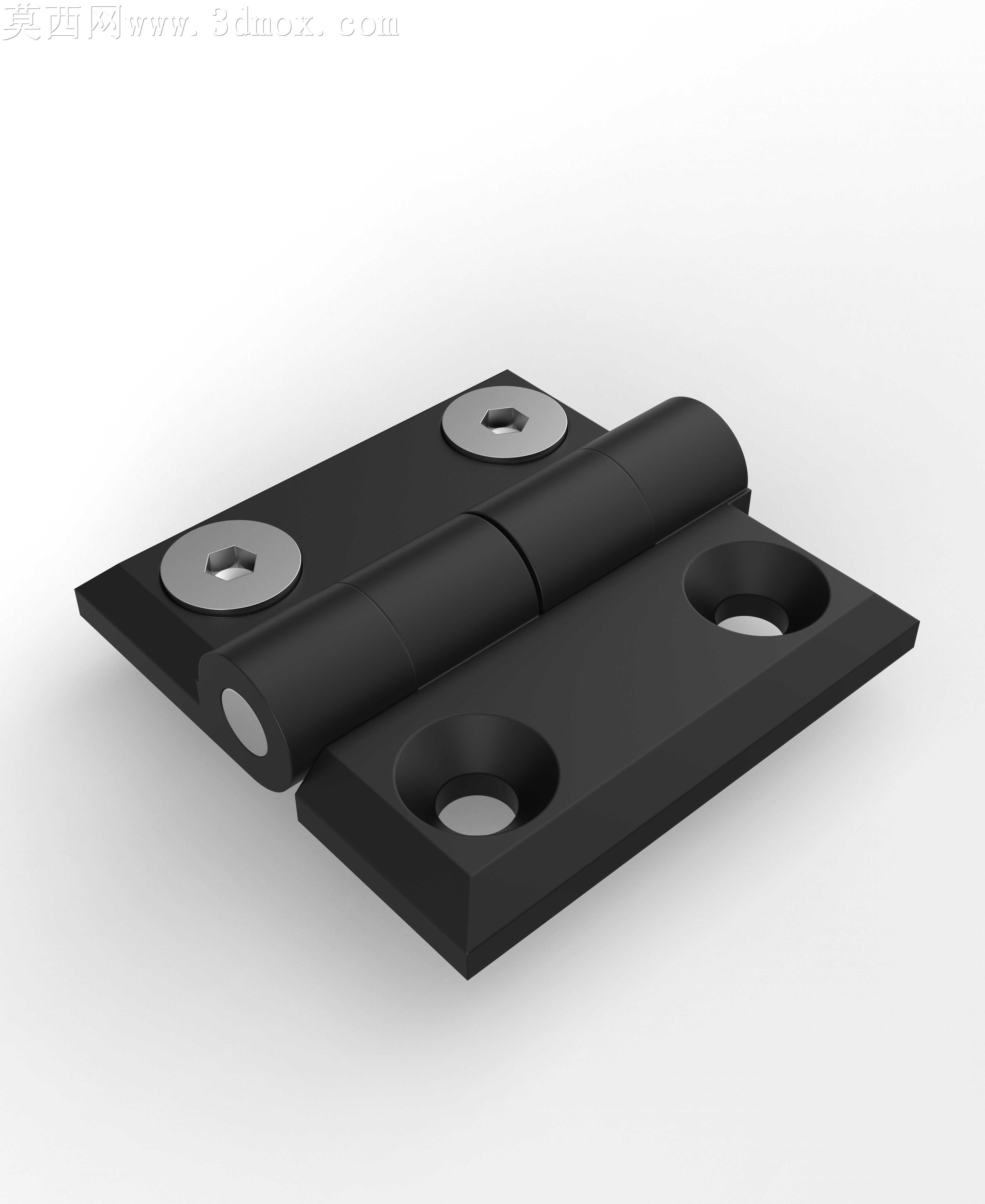

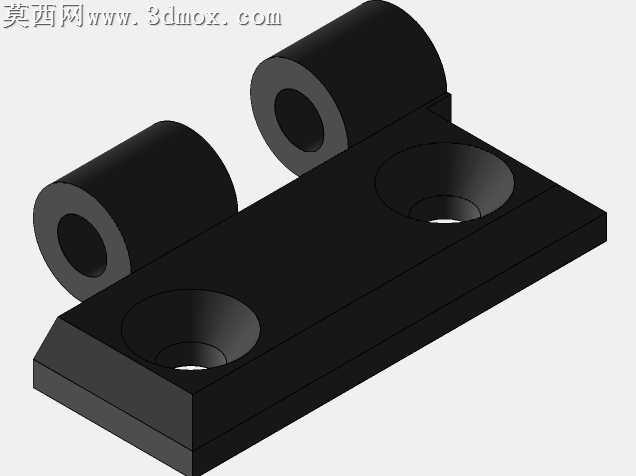

本作品为工程塑料材质的平开门合页铰链三维建模成果，建模过程严格遵循工业级塑料铰链的实际生产尺寸规范，先通过草图绘制完成两片合页页片的轮廓基准，其中固定页片预留两个沉头安装孔位，用于适配内六角沉头螺钉实现与门框的紧固连接，活动页片同样设置对应安装孔位用于与门扇固定，孔位的沉头深度、孔径参数均匹配标准紧固件尺寸，保证安装后螺钉端面与页片表面齐平无凸起。建模时对中间的铰接转轴结构做了精细化处理，采用卷圆式合页筒结构，将两片页片的铰接端分别做出交错排布的筒状轴套，轴套的同轴度公差控制在合理范围内，保证穿入销轴后铰链转动顺畅无卡滞，同时在轴套端部做了微小的圆角过渡处理，避免塑料件开合过程中出现应力集中导致的开裂问题。材质渲染阶段选用哑光黑色工程塑料材质，模拟尼龙加纤改性塑料的表面质感，调整材质的粗糙度、反光度参数还原真实塑料件的哑光视觉效果，金属螺钉部分则赋予金属材质，区分不同部件的材质差异，渲染时采用柔和的工作室光照环境，清晰展现铰链的结构轮廓、孔位细节与合页接缝处的装配关系。设计过程中充分考虑塑料铰链的使用特性，页片边缘全部做了倒角处理，去除尖锐棱角提升使用安全性，页片厚度根据塑料件的承重需求做了合理设置，既避免厚度过大造成材料浪费，也防止厚度不足导致承重时页片变形断裂，铰接部位的间隙设置预留了塑料件的装配公差与转动余量，保证铰链在常温环境下可以实现0到180度范围内的顺畅开合，整体结构简洁规整，无多余冗余设计，完全符合民用门窗、小型设备箱门用塑料铰链的实际使用需求，建模过程中所有特征均采用参数化设计方式，后续可根据不同的承重、安装尺寸需求快速调整页片尺寸、孔位间距、轴套直径等参数，快速衍生出不同规格的同系列铰链模型。
